Клапан обратный Benarmo Ду100 Ру16 двухстворчатый, межфланцевый, с чугунными створами, корпус - чугун GG25, уплотнение седла - EPDM

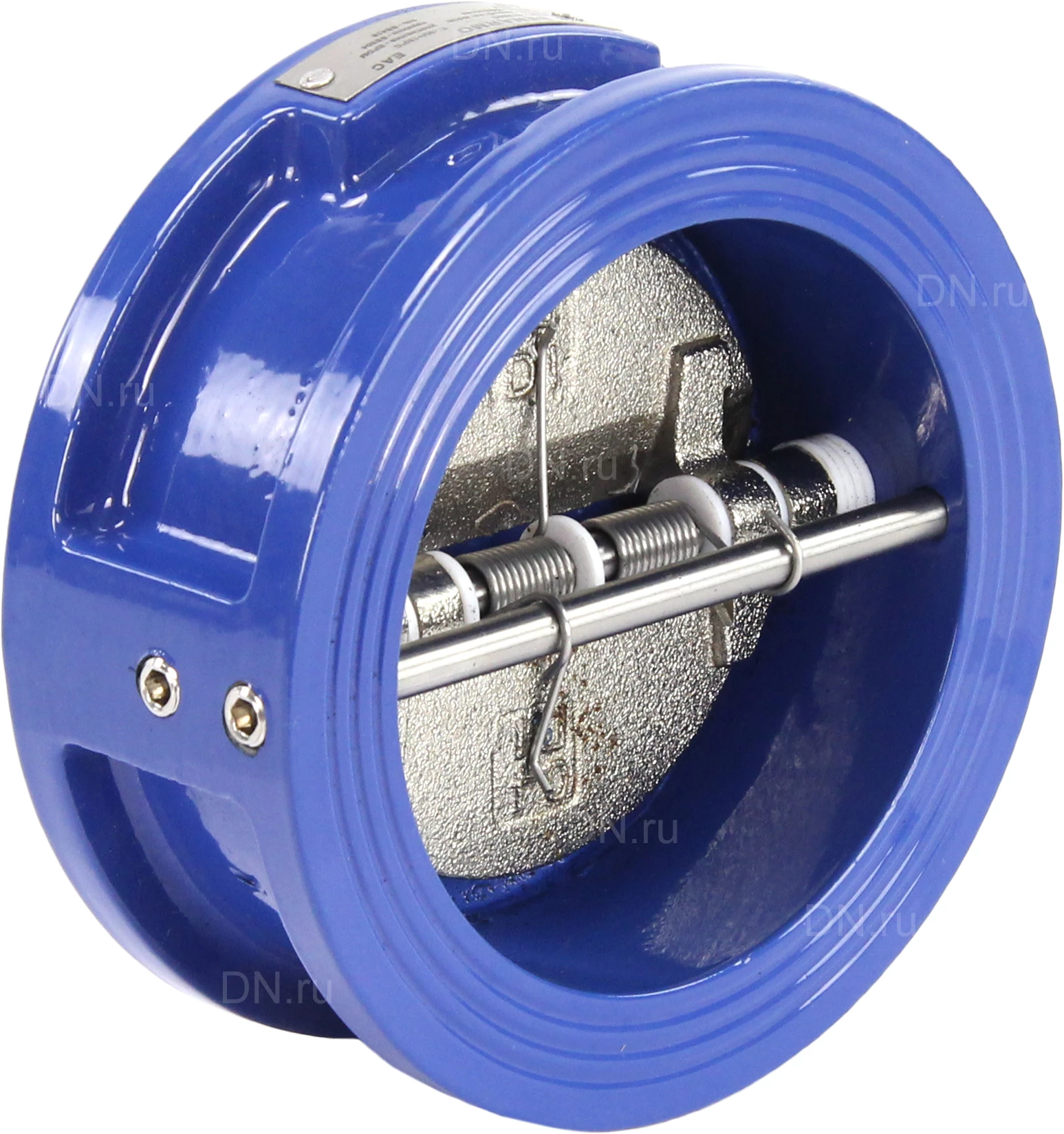

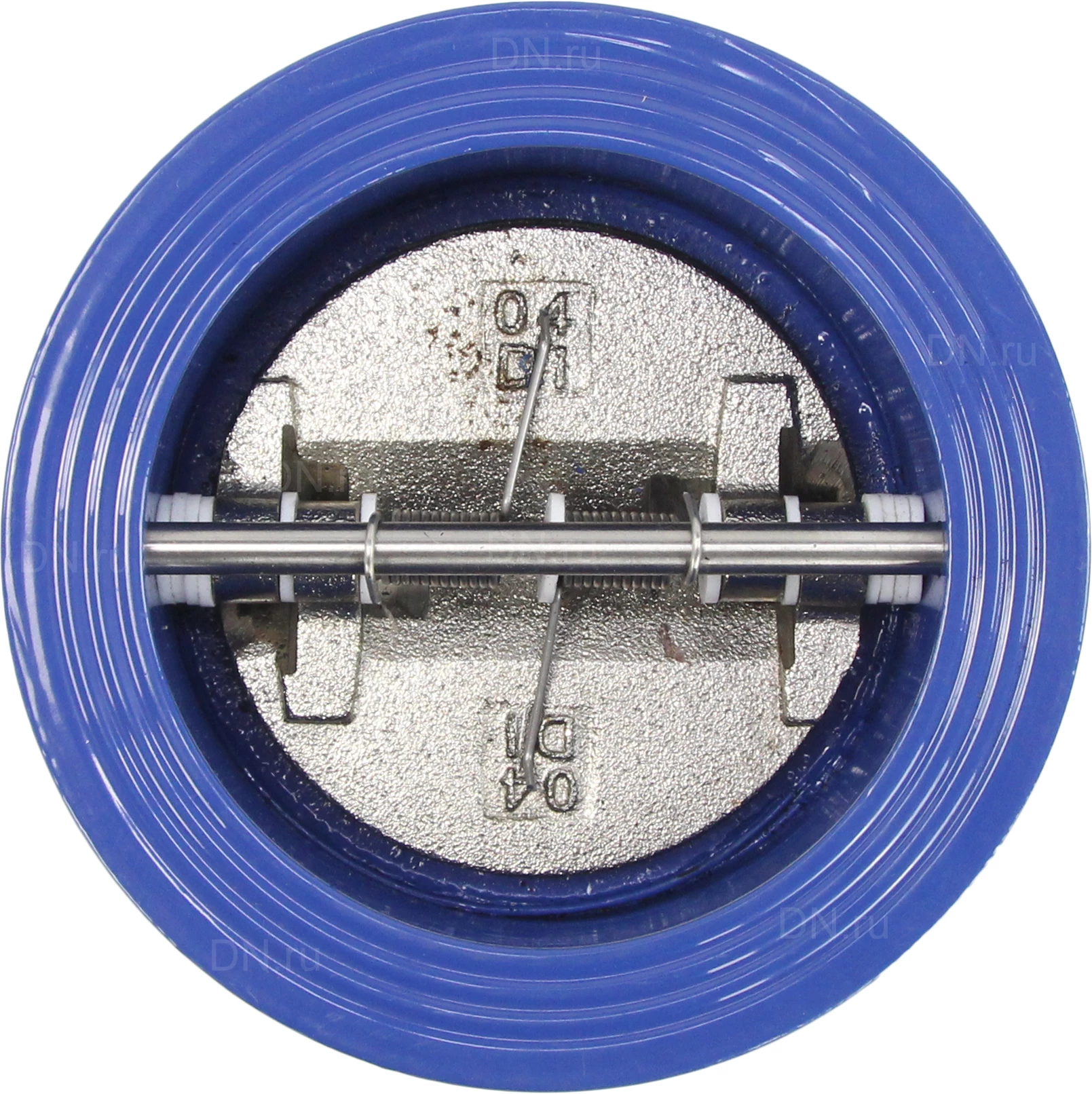

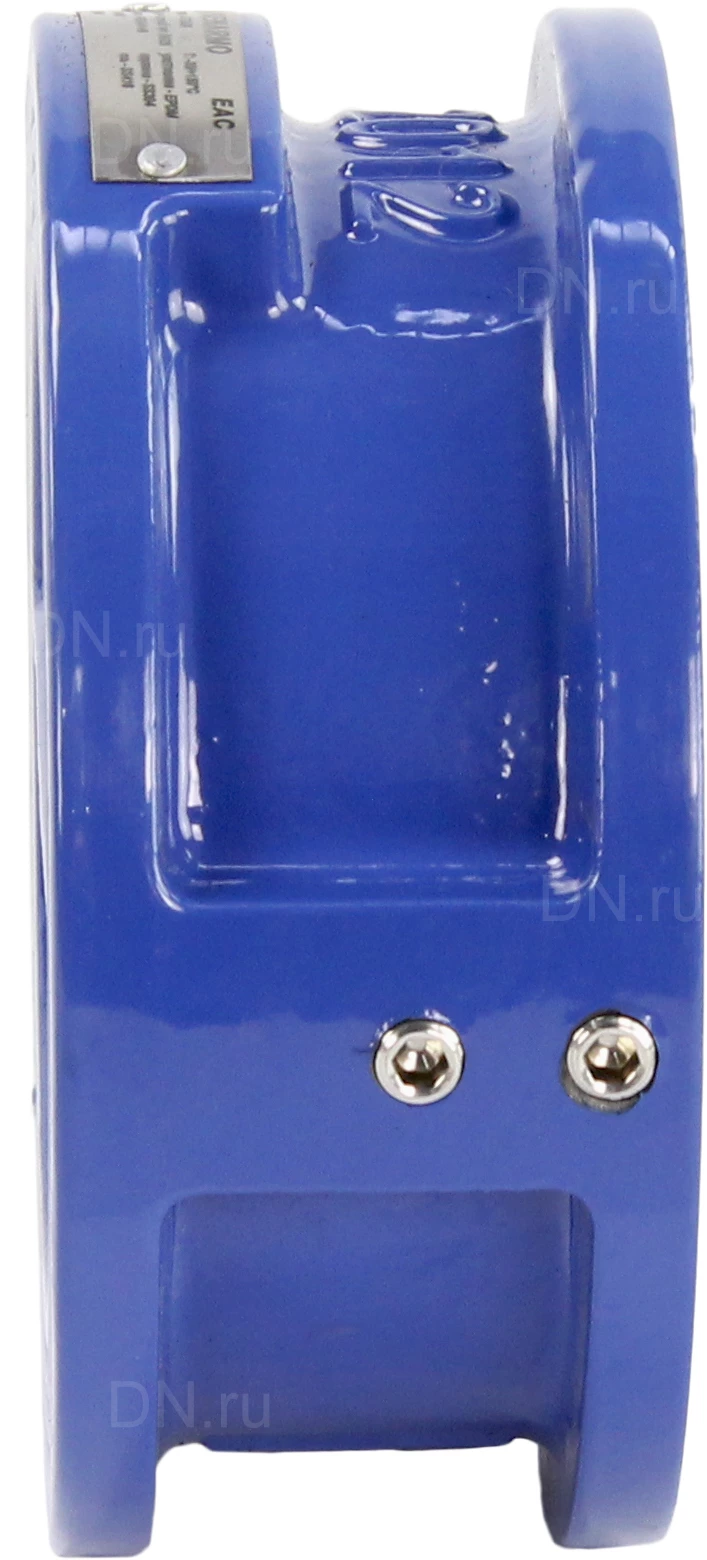

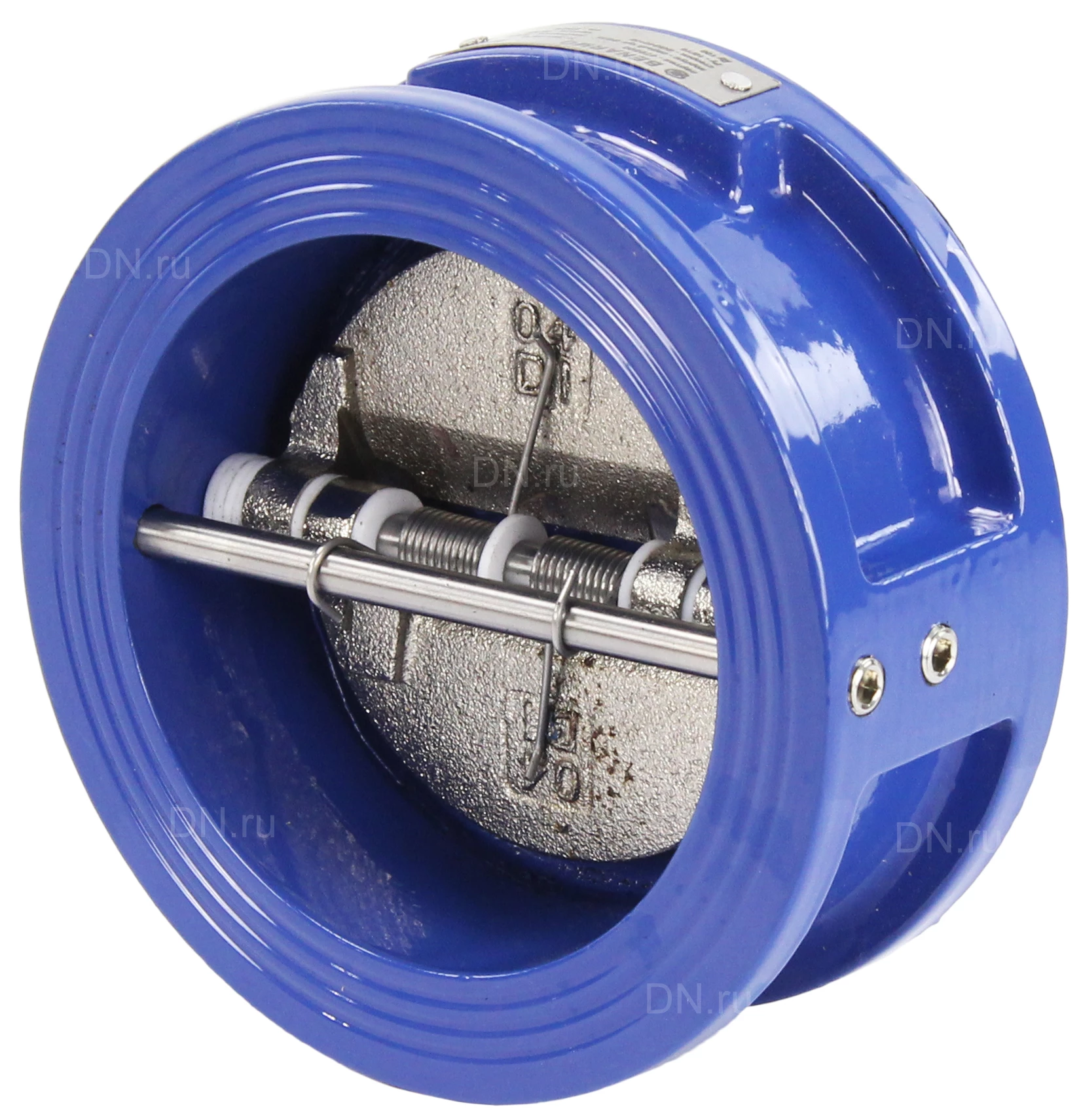

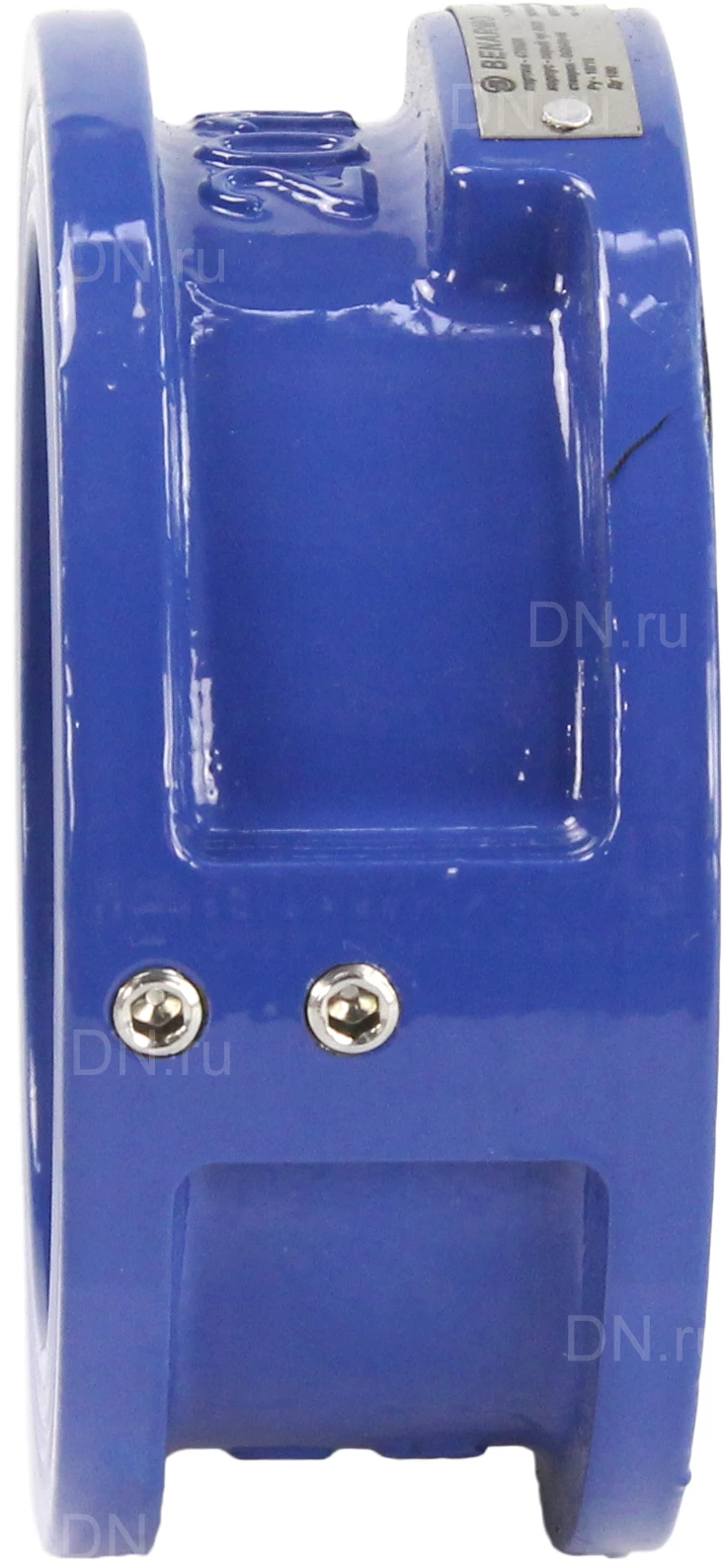

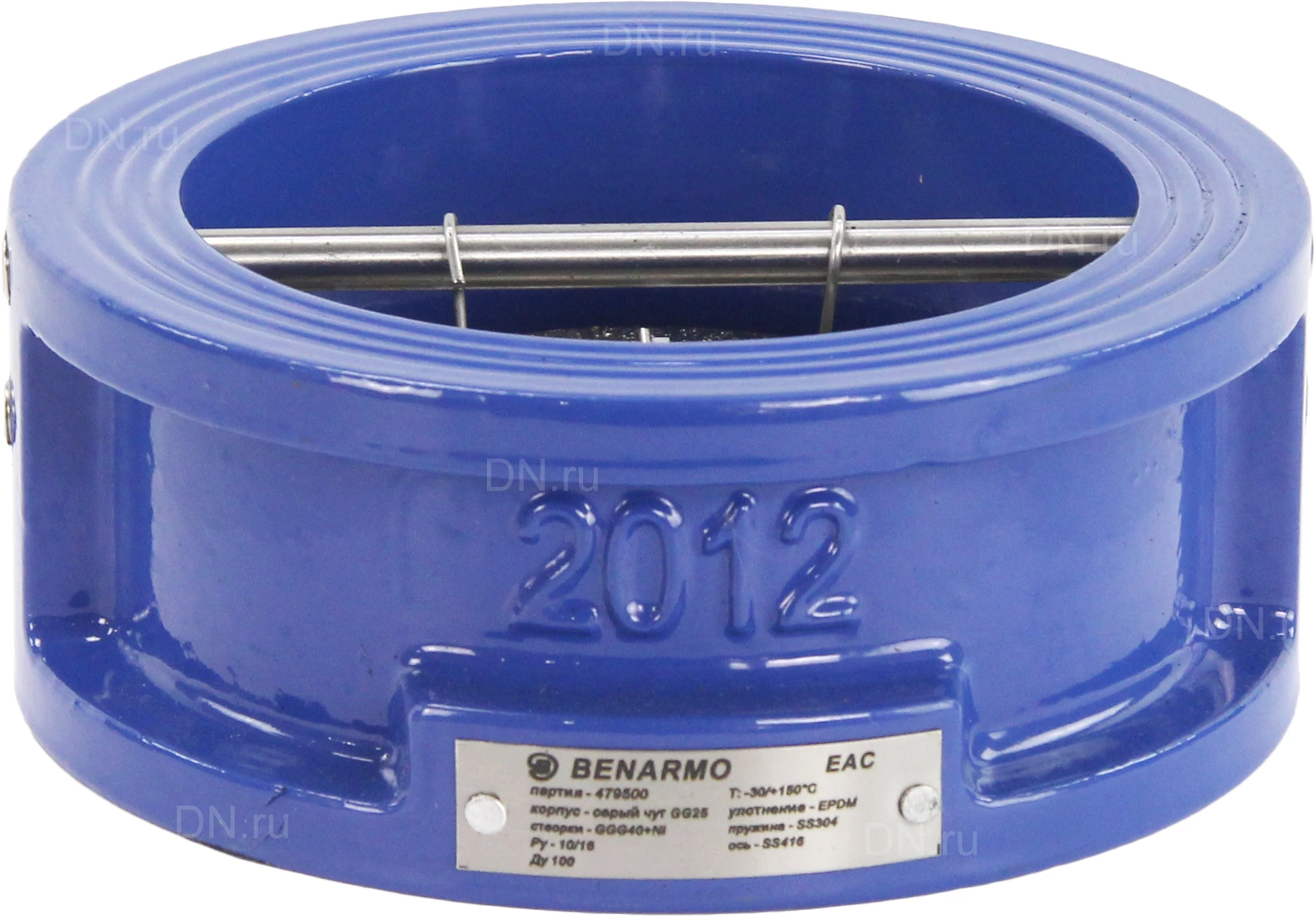

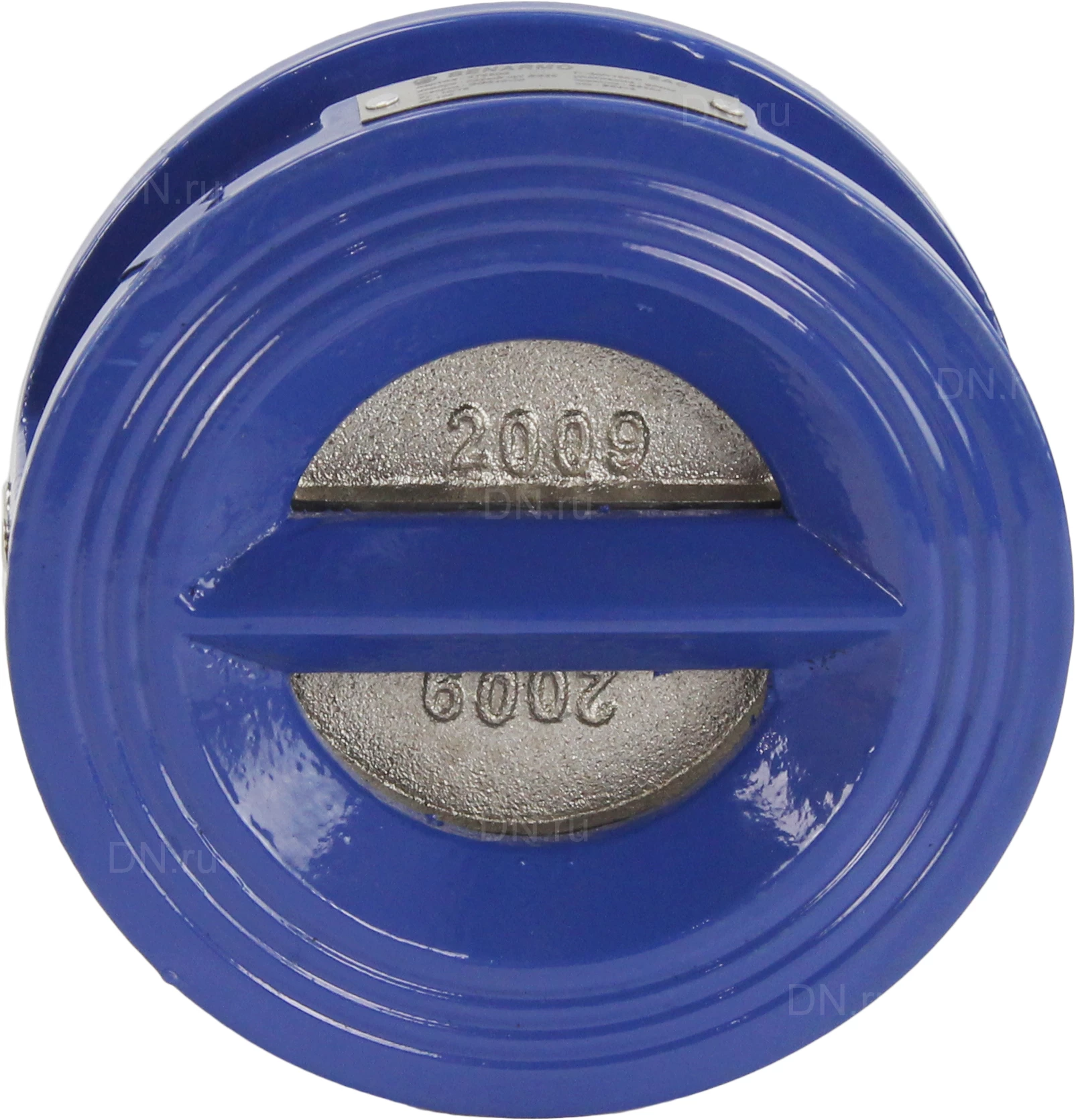

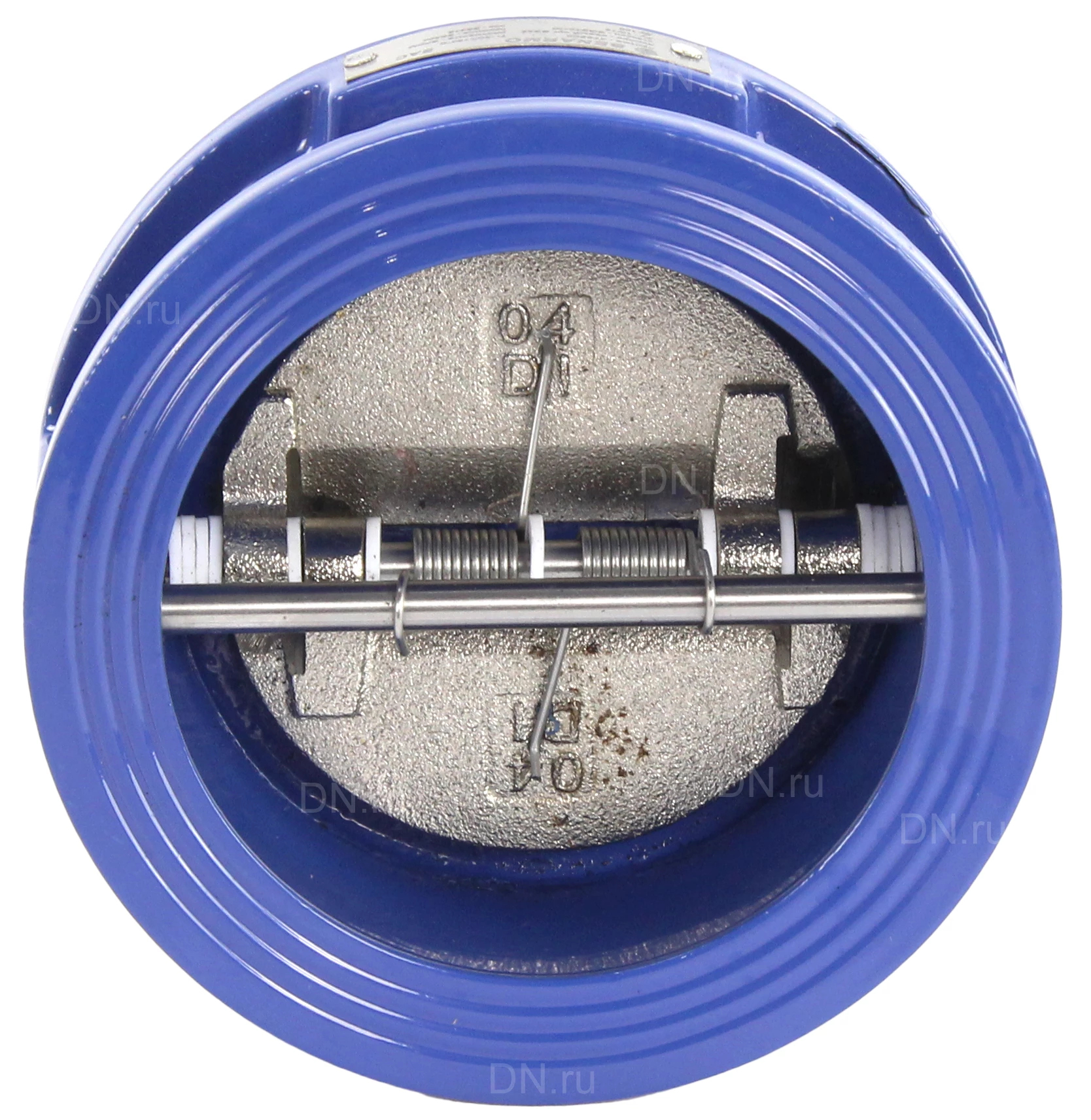

Клапан обратный Benarmo Ду100 Ру16 представляет собой устройство, состоящее из двух полукруглых подпружиненных створок перемещающихся в корпусе в виде кольца. Конструкция выполнена, таким образом, что при обратном потоке рабочей среды в трубопроводе, происходит срабатывание клапана (захлопываются створки), при этом перекрывается проходное сечение трубопровода. Уплотнение седла клапана выполняется из материала EPDM, обеспечивающего работу клапана при заданных температурах среды. Обратный клапан монтируется между фланцами трубопровода через уплотнительные прокладки. Створки изготовлены из ковкого чугуна с защитным покрытием и из нержавеющей стали. Ось клапана и пружина изготовлены из нержавеющей стали. Параметры клапана обратного Benarmo Ду100 Ру16: Тип клапана - двухстворчатый Диаметр номинальный DN - 100 мм Диаметр в дюймах - 4″ Давление номинальное PN - 16 бар Класс герметичности по ГОСТ 9544 -2015 - "A" Уплотнение седла - EPDM Температура рабочей среды - до +100 С° Температура рабочей среды - от 4 до 100 °C Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250 Среда - нейтральные среды Материал запорного органа - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Присоединение - межфланцевое Тип присоединения - межфланцевый Бренд - Benarmo Страна производитель - Китай Гарантия - 12 мес. Вес - 4.35 кг Клапан обратный Benarmo Ду100 Ру16 двухстворчатый, межфланцевый, с чугунными створами, корпус - чугун GG25, уплотнение седла - EPDM Габаритные и установочные размеры клапана обратного Benarmo Ду100 Ру16: Диаметр Dn - 100 мм Строительная длина, В - 64 мм Наружный диаметр А - 162 мм Внутренний диаметр Е - 117 мм Эскиз клапана обратного Benarmo Ду100 Ру16 Материалы деталей клапана обратного Benarmo Ду100 Ру16: № Наименование Материал 1 Корпус Серый чугун GG25 2 Створки клапана Ковкий чугун GGG40+Ni 3 Пружина Нерж. сталь S304 4 Ось Нерж. сталь S416 № Наименование Материал 5 Заглушка Сталь 6 Уплотнение корпуса PTFE 7 Уплотнение пружины PTFE 8 Стопорный штифт Нерж. сталь S416 9 Уплотнение седла EPDM
