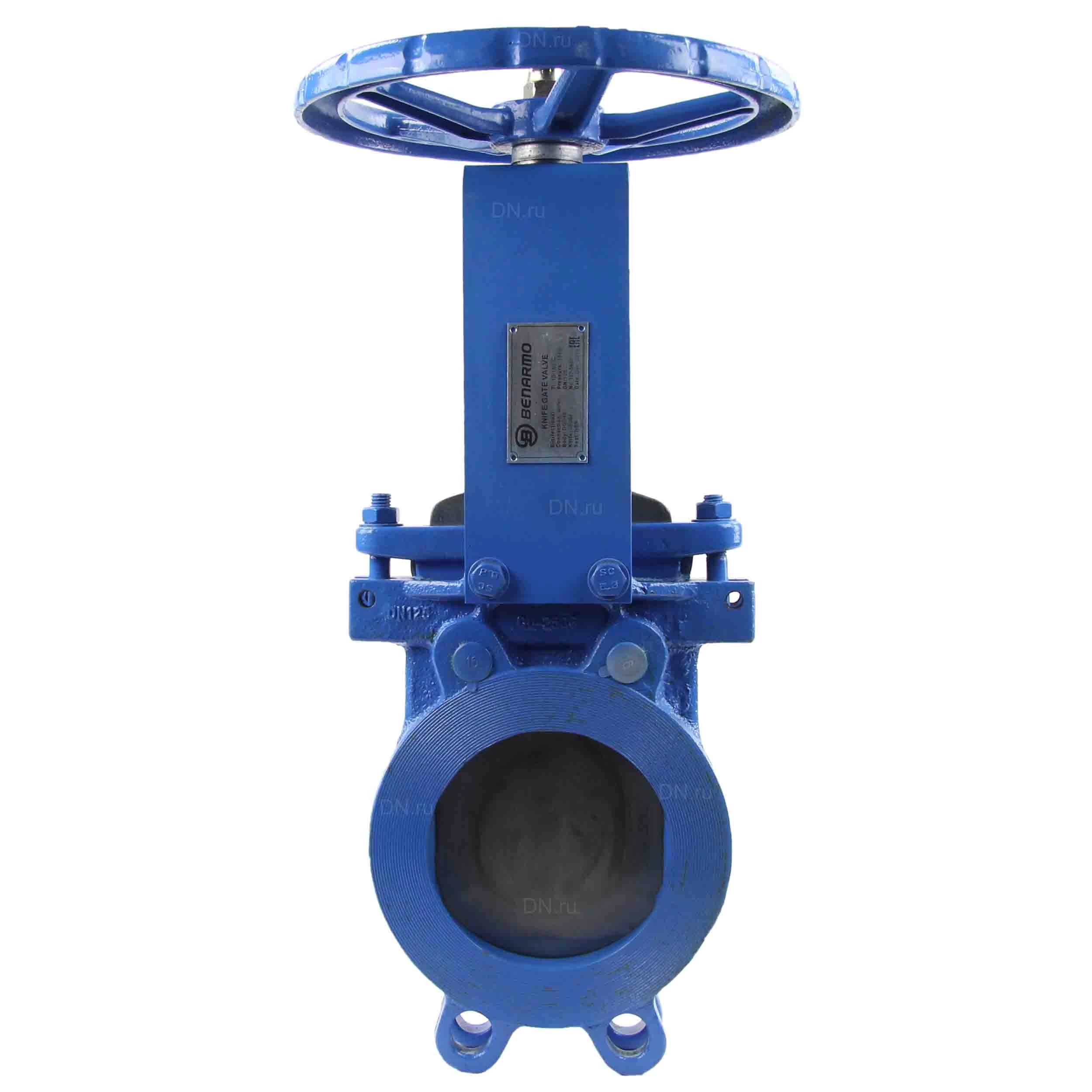

Задвижка шиберная ножевая KVANT Ду100 Ру10 уплотнение - EPDM, нож - нержавеющая сталь, межфланцевая, двухсторонняя, корпус - чугун

Особенностью задвижек шиберных межфланцевых из чугуна является отлично продуманная конструкция, исключающая засорение затвора и застревание в нем твердых частиц. Конструкция полнопроходная, а значит, потери давления минимальны, пропускная способность на высоте. Работа затвора проходит без каких-либо шумов или вибрации. Технические характеристики задвижки шиберной ножевой KVANT Ду100 Ру10 уплотнение - EPDM, нож - нержавеющая сталь, межфланцевой, двухсторонней, корпус - чугун Тип задвижки - Шиберная Тип присоединения - межфланцевый Диаметр - 100 мм Давление номинальное - 10 бар Класс материала корпуса - чугун Класс материала запорного органа - нержавеющая сталь Вид уплотнения - двустороннее Уплотнение - EPDM Тип управления - ручной Страна производитель - Россия Бренд - Kvant Управление - ручное/штурвал/маховик Строительная длина - 51 мм Клин - однодисковый Температура рабочей среды - от -40°C до 130°C Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Материал запорного органа - нержавеющая сталь Количество болтовых отверстий на одном фланце - 8 Диаметр болтовых отверстий на одном фланце - 18 Наличие концевых выключателей - нет Среда - вязкие среды, сточные воды, вода техническая, жидкая среда, порошковые и кристаллизованные среды Применение - водоснабжение, теплоснабжение, Нефтегазовая промышленность Вес - 12 кг Задвижка шиберная ножевая KVANT Ду100 Ру10 уплотнение - EPDM, нож - нержавеющая сталь, межфланцевая, двухсторонняя, корпус - чугун Габаритные и установочные размеры задвижки шиберной ножевой KVANT Ду100 Ру10 уплотнение - EPDM, нож - нержавеющая сталь, межфланцевой, двухсторонней, корпус - чугун DN - 100 мм L - 51 мм D - 220 мм D1 - 180 мм D2 - 156 мм D0 - 250 мм N-Th - 8-М16 D - 18 мм H - 378 мм Эскиз размеров и деталей задвижки шиберной ножевой KVANT Ду100 Ру10 уплотнение - EPDM, нож - нержавеющая сталь, межфланцевой, двухсторонней, корпус - чугун Материалы деталей задвижки шиберной ножевой KVANT Ду100 Ру10 уплотнение - EPDM, нож - нержавеющая сталь, межфланцевой, двухсторонней, корпус - чугун № Наименование Материал 1 Корпус Чугун GGG40 2 Нож Нержавеющая сталь 3 Уплотнение EPDM 4 Проволочное крепление Нержавеющая сталь 5 Крепеж Нержавеющая сталь 6 Сальник Углеродистая сталь 7 Крепеж Нержавеющая сталь 8 Крепеж Нержавеющая сталь 9 Крепеж Нержавеющая сталь 10 Шток 2Cr13 11 Опорная пластина Углеродистая сталь 12 Штурвал Углеродистая сталь 13, 14 Прижимной крепеж Нержавеющая сталь 15 Упорный подшипник Конструкционная сталь 16 Направляющая гайка Бронза 17 Набивка PTFE 18 Кольцевая прокладка PTFE 19 Крепеж Нержавеющая сталь 20 Крепеж Нержавеющая сталь 21 Кольцевая прокладка EPDM
