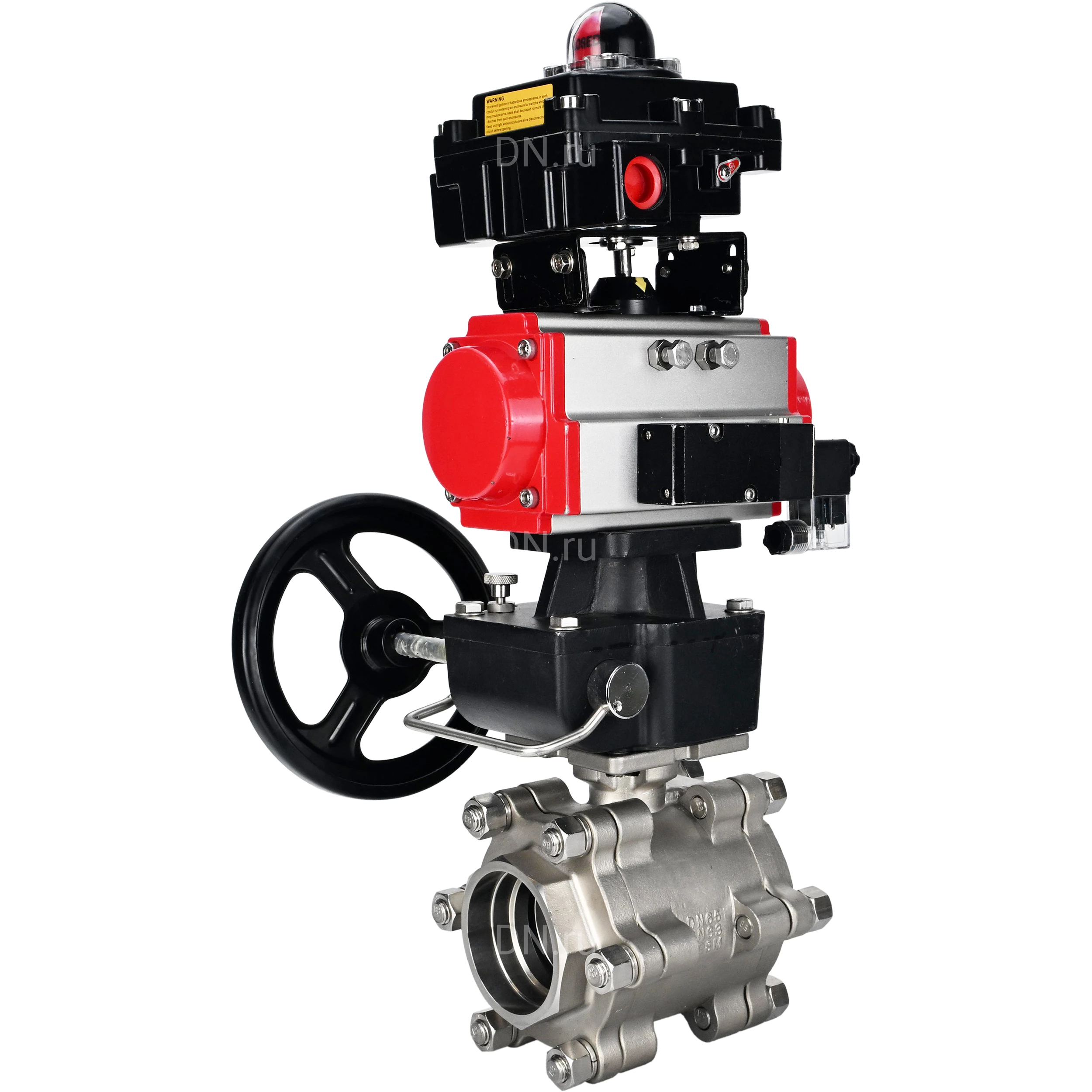

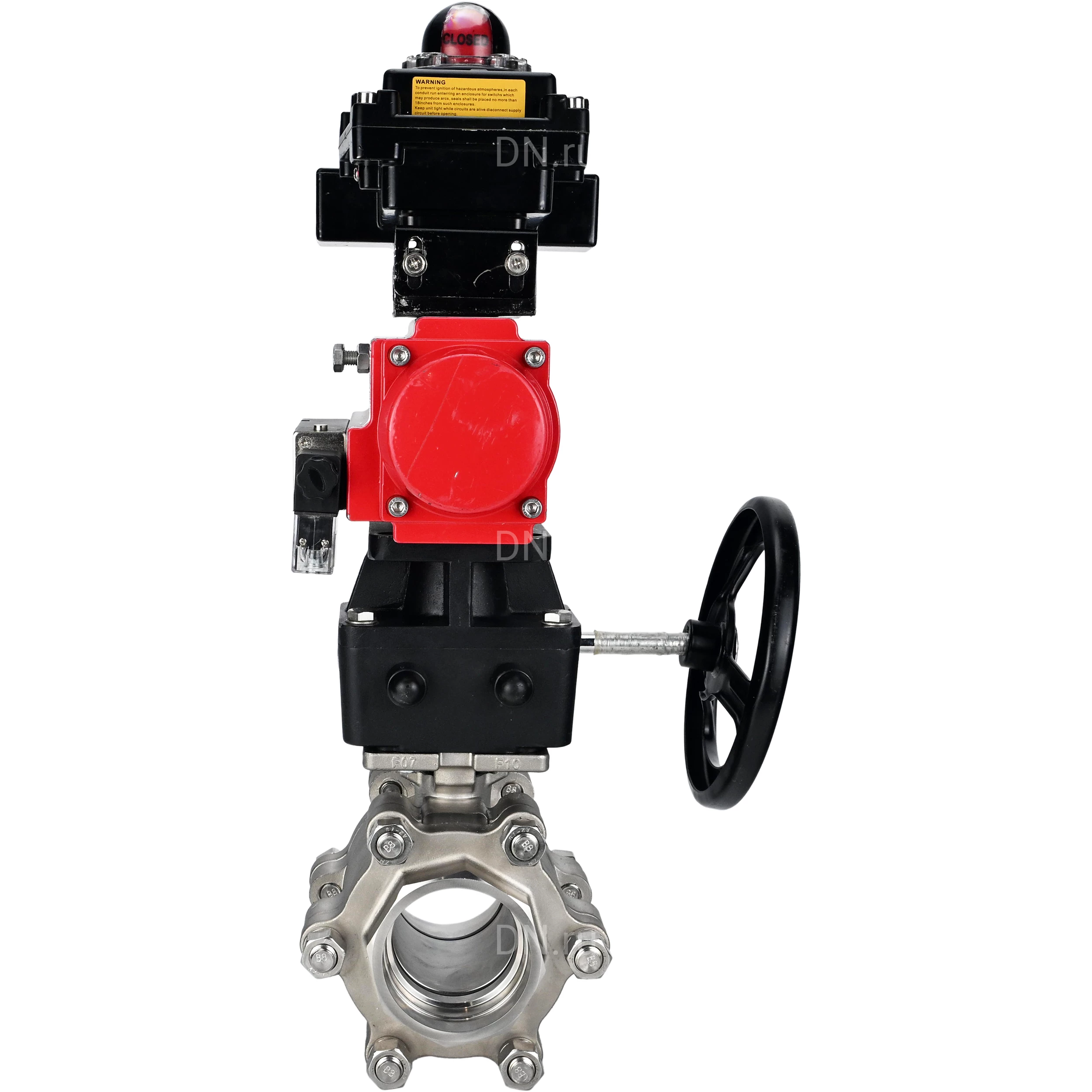

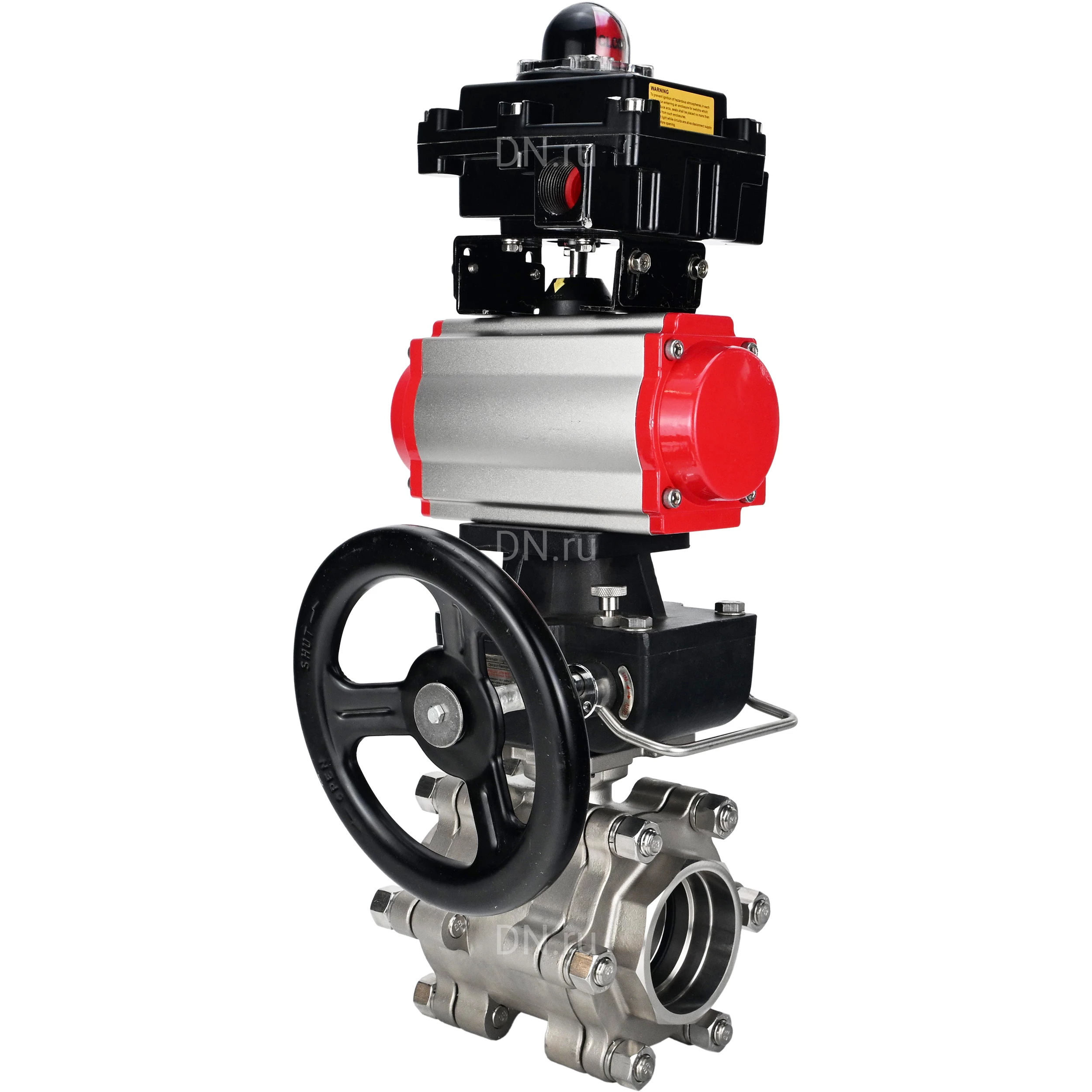

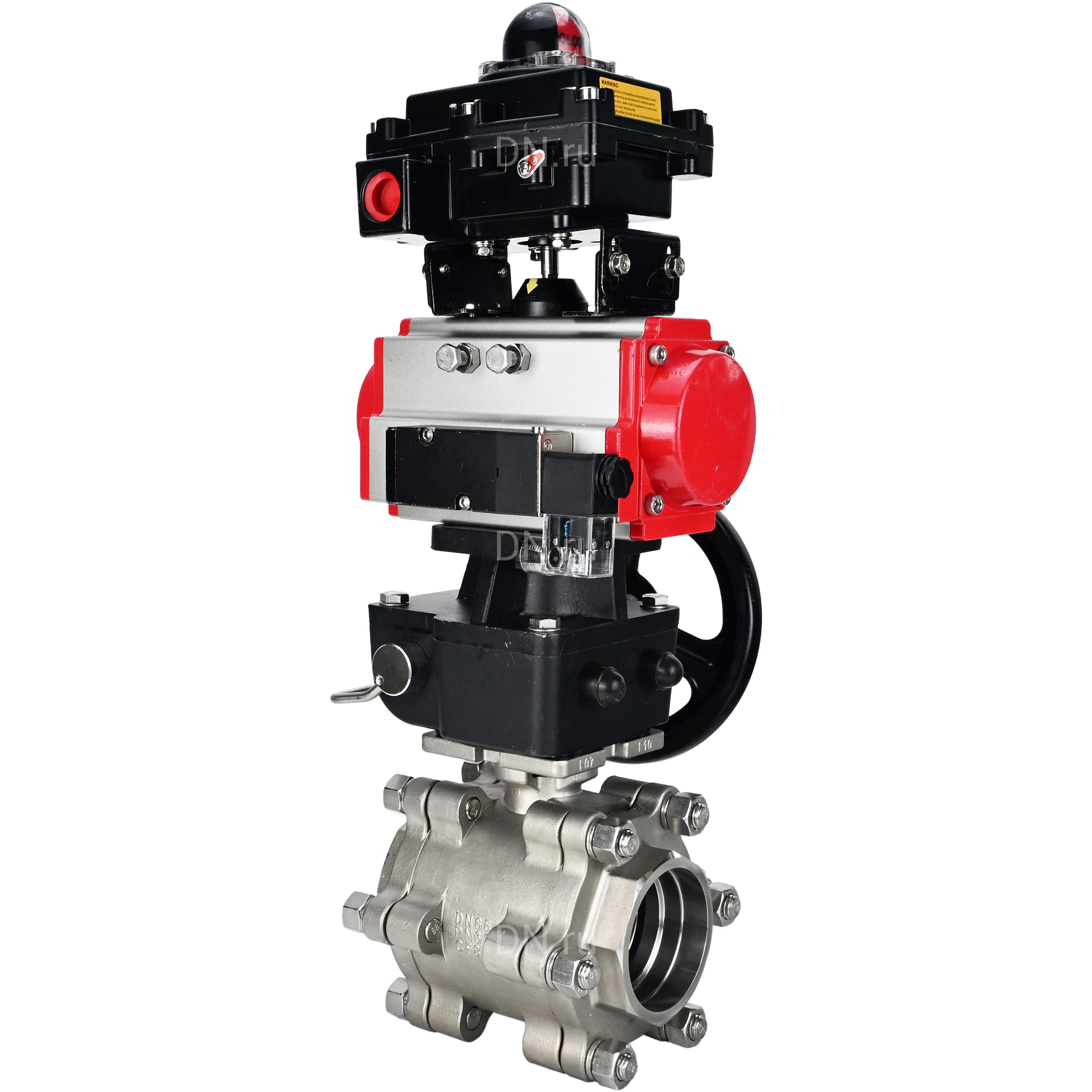

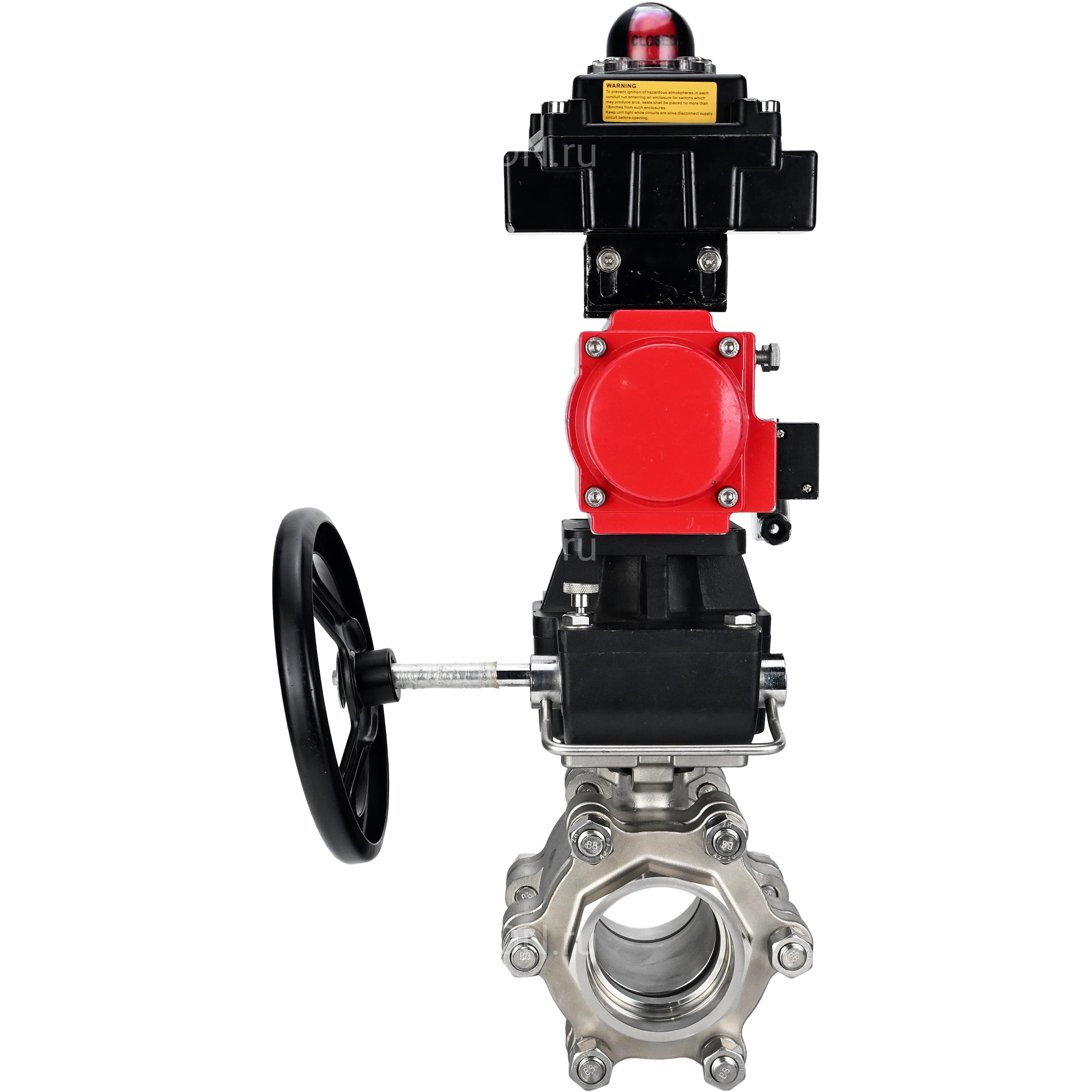

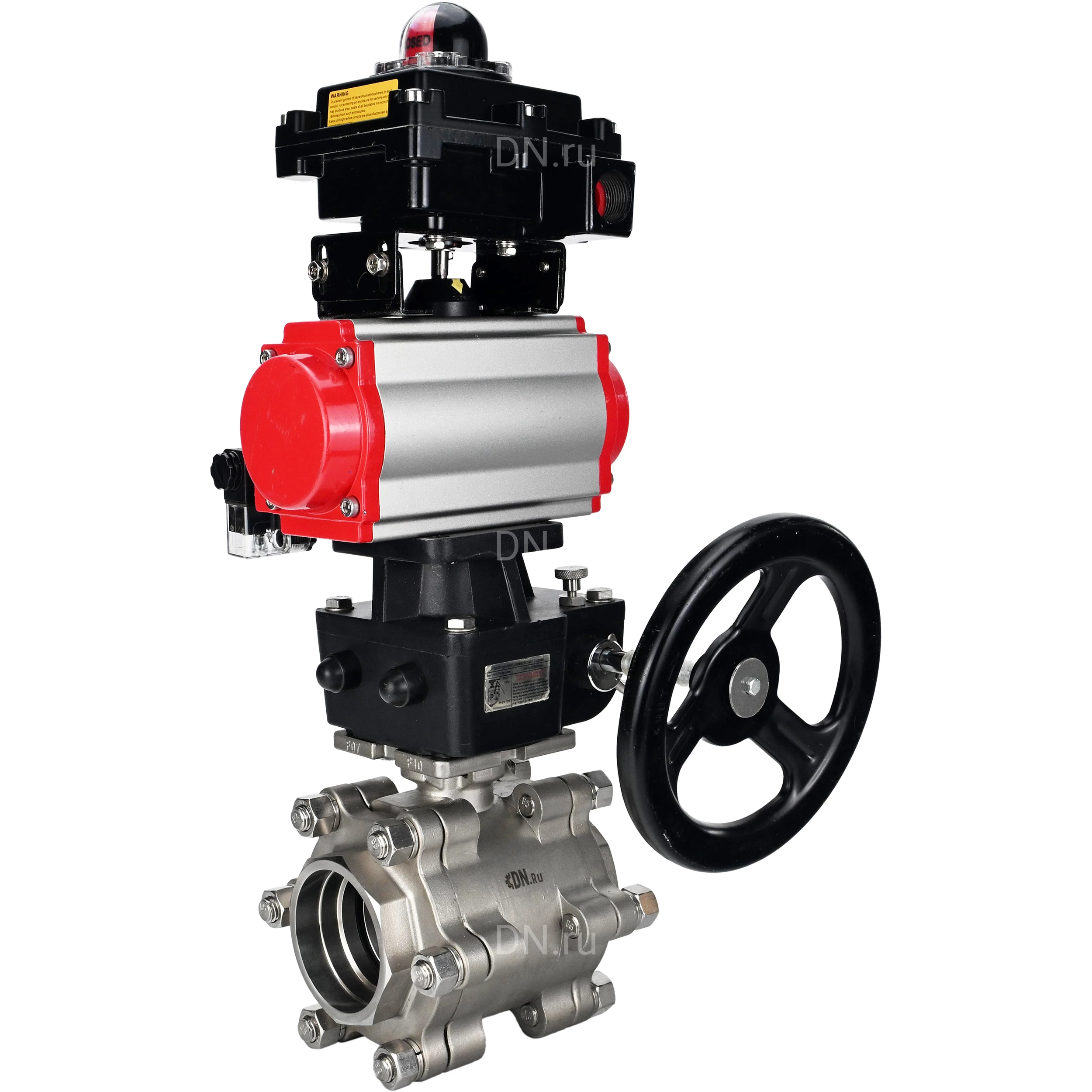

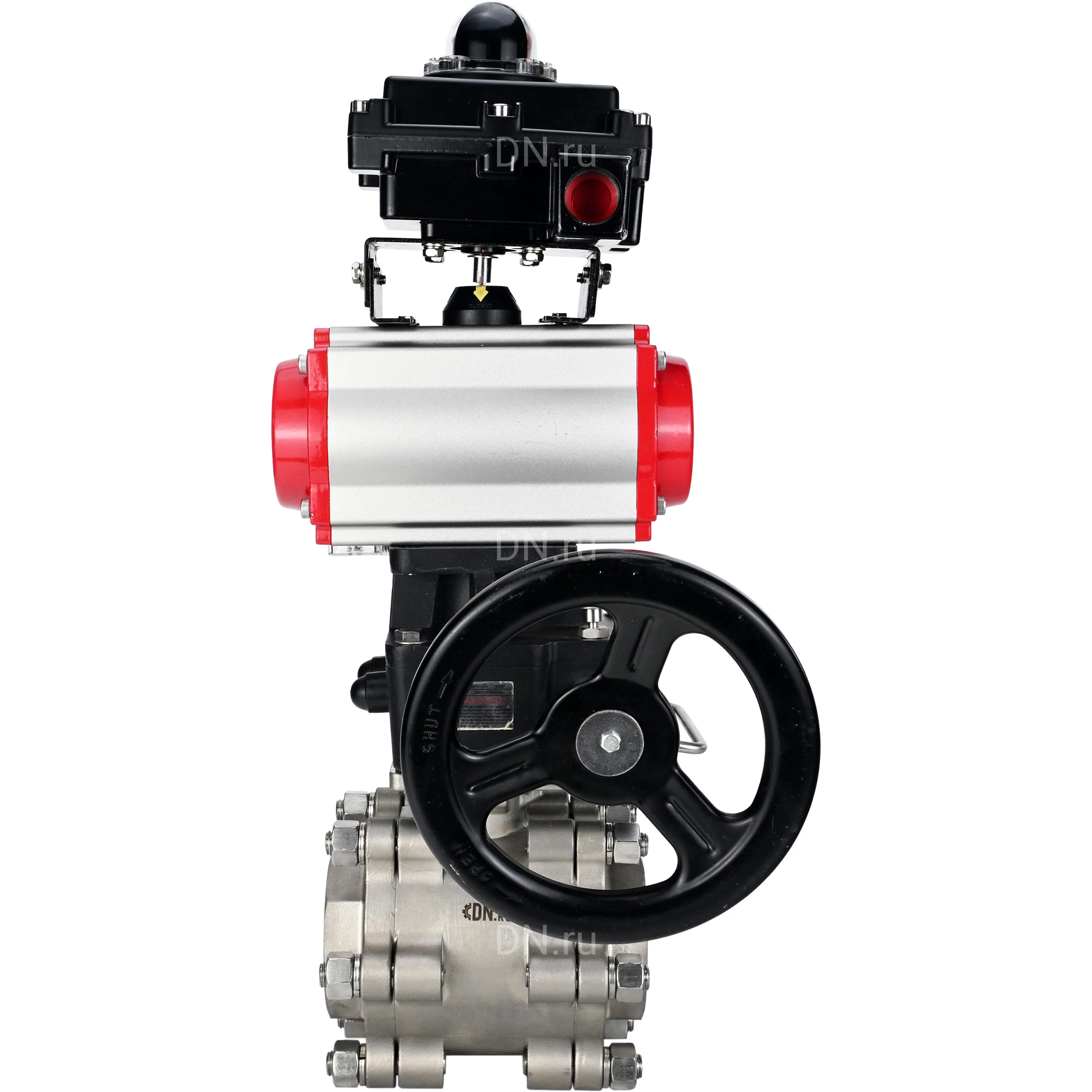

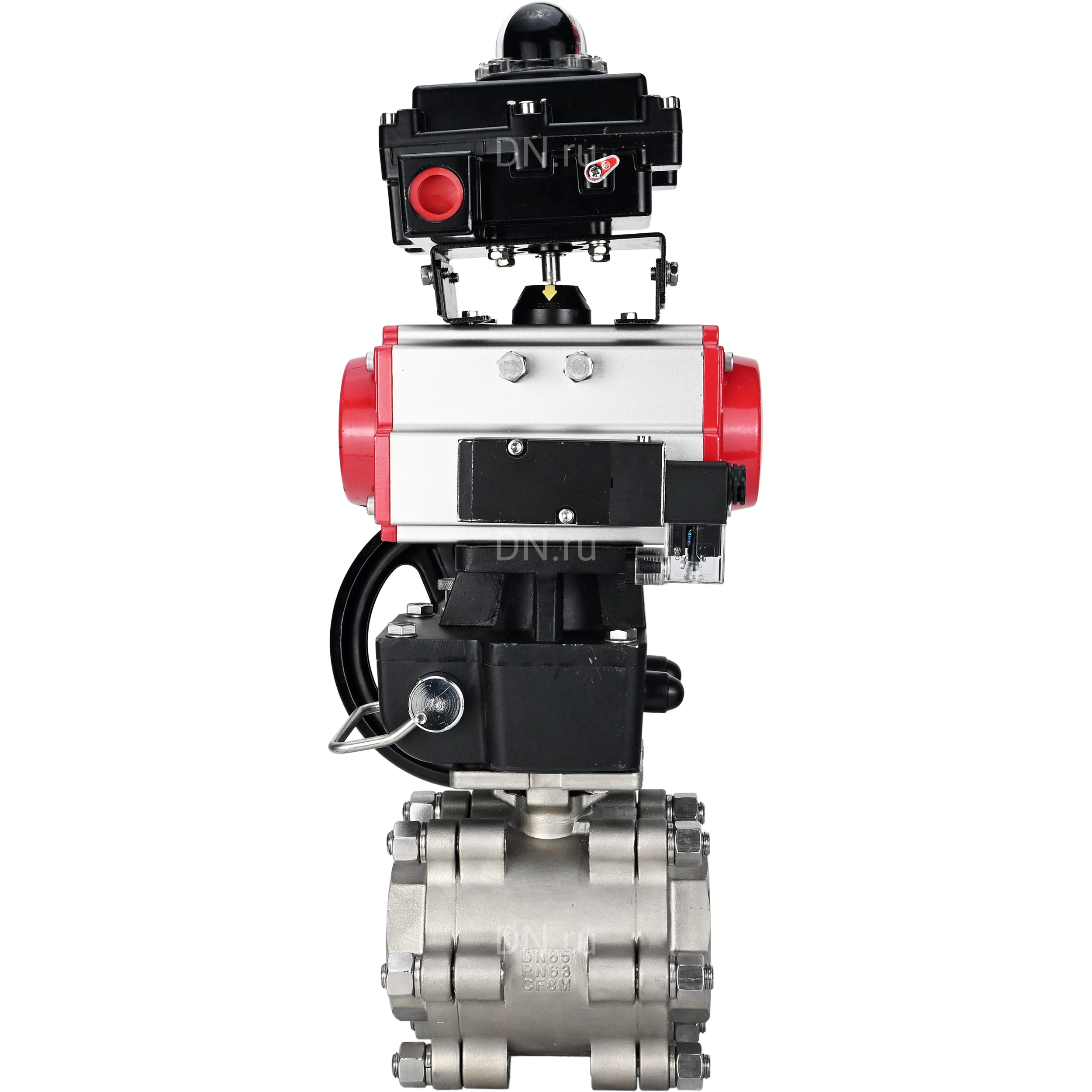

Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду65 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105, пневмораспределителем 4M310-08 AC220V, БКВ APL-410N EX, ручным дублером MON2-450-T28-ISO

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.Пневмоприводы двойного действия PA-DA-х используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры.Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Технические характеристики крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду65 Ру63 полнопроходного, под приварку: Диаметр номинальный - 65 мм Давление номинальное - 63 бар Класс герметичности - "A" Тип уплотнения - PTFE / Фторопласт / Тефлон Серия - BV3232P(3pc)-FP-SW-ISO-H Крутящий момент - 60 Нм Тип ISO-фланца - F07, F10 Размер вала (квадрат) - 17х17 мм Присоединение - под приварку Тип устройства крана - двухходовой Проход шара крана - полнопроходной Конструкция крана - Разборный 3-х составной Тип управления - пневмопривод двойного действия Температура рабочей среды - от -29 до +204 °C Среда - вода, пар, нефтепродукты, нейтральные среды Область применения - водоснабжение, теплоснабжение, пароснабжение Страна производитель - Россия Срок службы - 10 лет Вес крана - 9 кг Видео крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду65 Ру63 Габаритные и установочные размеры крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду65 Ру63 полнопроходного, под приварку: L - 165 мм Ød - 65 мм ØK - 73.8 мм S - 16 мм Эскиз габаритов крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду65 Ру63 полнопроходного, под приварку Материалы деталей крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду65 Ру63 полнопроходного, под приварку: № Наименование Материал 1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 2,3 Патрубок нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 4 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 5 Уплотнительное седло PTFE 6 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 7 Упорная шайба PTFE 8 Кольцеобразное уплотнение FKM 9 Набивка PTFE 10 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10) 11 Дисковая пружина нержавеющая сталь AISI 304 (аналог 08Х18Н10) 12 Предохранительная крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 13 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 14,15 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 17 Шпилька нержавеющая сталь AISI 304 (аналог 08Х18Н10) Эскиз материалов крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду65 Ру63 полнопроходного, под приварку Технические характеристики пневмопривода DN.ru PA-DA-105: Модель привода - PA-DA-105 Наличие ручного дублера - есть Тип пневмопривода - двойного действия Подача воздуха - G1/4" Крутящий момент - 198 Нм Тип ISO-фланца - F07, F10 Квадрат штока - 22х22 мм Вес привода - 6.8 кг Страна производитель привода - Китай Пневмопривод DN.ru PA-DA-105 Габаритные и установочные размеры пневмопривода DN.ru PA-DA-105: A - 57.5 мм B - 64 мм C - 122.5 мм D - 133 мм E - 153 мм F - 109.5 мм G - 30 мм H - 80 мм I - 70 мм J - 102 мм M - 22х22 мм N - 26 мм Z - 268 мм d - 40 мм K - M8x13 L - M10x16 Эскиз габаритов пневмопривода DN.ru PA-DA-105 Конструкция пневмопривода DN.ru PA-DA-105: № п/п Наименование детали Материал 1 Индикаторный винт АБС-пластик 2 Индикатор положения АБС-пластик 3 Пружинный зажим нержавеющая сталь 304 4 Металлическая шайба нержавеющая сталь 304 5 Прижимная шайба инженерный пластик 6 Корпус экструдированный алюминиевый сплав с твердым анодированием 7 Прижимная шайба инженерный пластик 8 Ограничитель легированная сталь 9 Уплотнительное кольцо вала верхнее NBR 10 Антифрикционное кольцо вала верхнее инженерный пластик 11 Вал легированная сталь никелированная 12 Антифрикционное кольцо вала нижнее инженерный пластик 13 Уплотнительное кольцо вала нижнее NBR 14 Заглушка NBR 15 Уплотнительное кольцо регулировочных винтов NBR 16 Шайба регулировочного винта нержавеющая сталь 304 17 Стопорная гайка регулировочного винта нержавеющая сталь 304 18 Винт регулировочный нержавеющая сталь 304 19 Поршень алюминиевый сплав, литой под давлением 20 Направляющая накладка поршня инженерный пластик 21 Антифрикционное кольцо поршня инженерный пластик 22 Уплотнительное кольцо поршня NBR 23 Комплект пружин пружинная сталь 24 Уплотнительное кольцо крышки NBR 25 Торцевая крышка литой алюминий с полиэфирным покрытием 26 Винт крышки нержавеющая сталь 304 27 Стопорный винт нержавеющая сталь 304 28 Адаптер углеродистая сталь Эскиз пневмопривода DN.ru PA-DA-105 Технические характеристики пневмораспределителя DN.ru 4М310-08 220В: Конструкция - золотникового типа Модель пневмораспределителя - 4M310-08 AC220V (на корпус) Напряжение питания - 220В Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) - 10 бар Рабочее давление (рекомендуемый диапазон для нормальной работы) - 1.5 ÷ 1.8 бар Вид пневмораспределителя - 5/2 пятилинейный, двухпозиционный Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Эффективная площадь сечения - 25 мм2 Температура эксплуатации - от 0°C до +60°C Максимальная частота срабатывания- 5 цикл/сек Ручное дублирование - есть Степень защиты - IP65 Соединение с пневмоприводом - стыковочная поверхность по стандарту NAMUR (VDI/VDE3845) Материал корпуса - анодированный алюминий Размеры выхлопных портов (сброс в атмосферу) - 2 - PT1/4″ Размер портов отвода воздуха (в пневмопривод) - 2 х Ø19.2 мм Размер порта подвода воздуха (в пневмораспределитель) - G1/4″ Время отклика - 0.05 сек Вес - 0.35 кг Средний ресурс - 10 000 000 циклов Пневмораспределитель DN.ru 4М310-08 220В Габаритные и установочные размеры пневмораспределителя DN.ru 4М310-08 220В: A - 40 мм C - 24 мм D - 28 мм E - 32 мм F - 40 мм G - 21.5 мм H - 69 мм I - 45 мм K - 17.5 мм L - 135 мм J - 29.3 мм N - 40 мм M - 27 мм Эскиз габаритов пневмораспределителя DN.ru 4М310-08 220В Технические характеристики блока концевых выключателей DN.ru APL-410N EX: Модель блока концевых выключателей - APL-410N EX Защита - всепогодный IP65, взрывозащищенный Exd IIB T6 Температура окружающей среды - от -25°C до +80°C Резьба кабельного ввода - 2 x NPT1/2” Клеммная колодка - 8 ячеек 0.05-2.5мм2 Номинальное напряжение - 250В Номинальный ток - 10 А Переключатели/датчики - два механических переключателя / два датчика приближения Полный угол поворота - 90° Срок службы - 10 лет Вес - 1.1 кг Блок концевых выключателей DN.ru APL-410N EX Габаритные и установочные размеры блока концевых выключателей DN.ru APL-410N EX: A - 177 мм B - 174 мм C - 178 мм D - 101 мм E - 76 мм F - 57 мм G - 55 мм H - 23 мм I - 27 мм J - 3 мм K - 4 мм d1 - 5 мм d2 - 9.5 мм Эскиз габаритов блока концевых выключателей DN.ru APL-410N EX Материалы деталей блока концевых выключателей DN.ru APL-410N EX: № Наименование Материал Кол-во 1 Визуальный индикатор ABS пластик / поликарбонат 1 2 Крышка визуального индикатора поликарбонат 1 3 Этикетка - 1 4 Винты крышки БКВ нержавеющая сталь 8 5 Крышка корпуса БКВ литье алюминия под давлением 1 6 Вал нержавеющая сталь 1 7 Концевые выключатели - 2 8 Кулачки (эксцентрики) поликарбонат 2 9 Корпус БКВ литье алюминия под давлением 1 10 Клеммник - 1 11 Клемма заземления нержавеющая сталь 1 12 Отверстие (резьба) для кабельного ввода - 2 13 Кронштейн нержавеющая сталь 1 Эскиз блока концевых выключателей DN.ru APL-410N EX Технические характеристики ручного дублера DN.ru MON2-450-T28-ISO: Модель ручного дублёра - MON2-450-T28-ISO Режим работы - повторно-кратковременный, реверсивный Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла Ход - механический предел 0-90° Передаточное отношение - 28:1 Выходной крутящий момент - 450 Нм Тип ISO-фланца - F07, F10 Квадрат штока - 17х17 мм Вес - 4.5 кг Ручной дублер DN.ru MON2-450-T28-ISO Материалы деталей ручного дублера DN.ru MON2-450-T28-ISO: № Наименование Материал 1 Шток для монтажа пневмопривода Сталь 45 2 Уплотнительное кольцо EPDM 3 Фиксирующая пружина Пружинная сталь 4 Верхняя торцевая крышка Сплав алюминия 5 Винт Сталь 304 6 Фиксирующая скоба (главная тяга) Сталь 304 7 Корпус Сплав алюминия 8 Уплотнительное кольцо EPDM 9 Редуктор Чугун ВЧ50 10 Переходная муфта Чугун ВЧ40 11 Шток редуктора Чугун ВЧ40 Эскиз ручного дублера DN.ru MON2-450-T28-ISO
