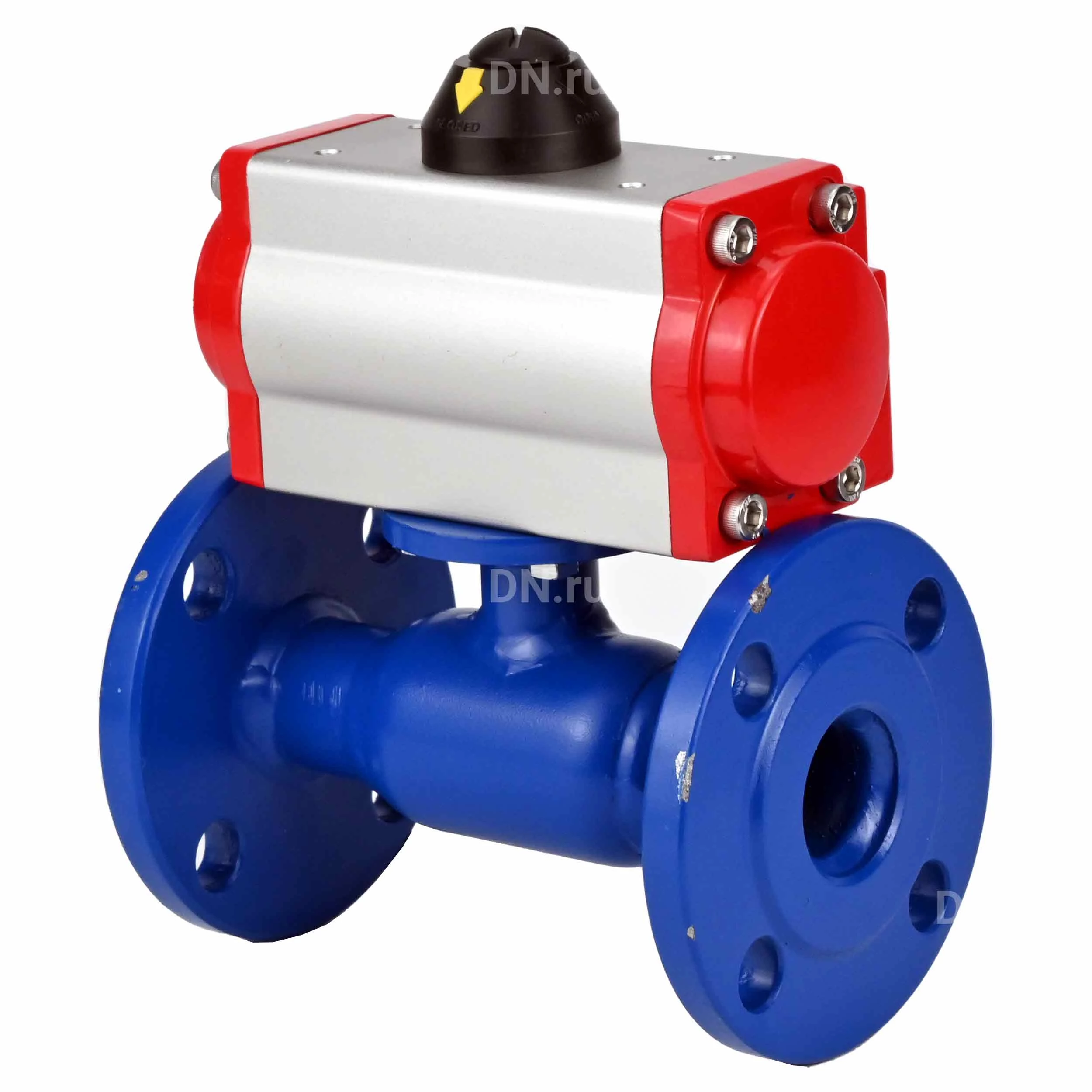

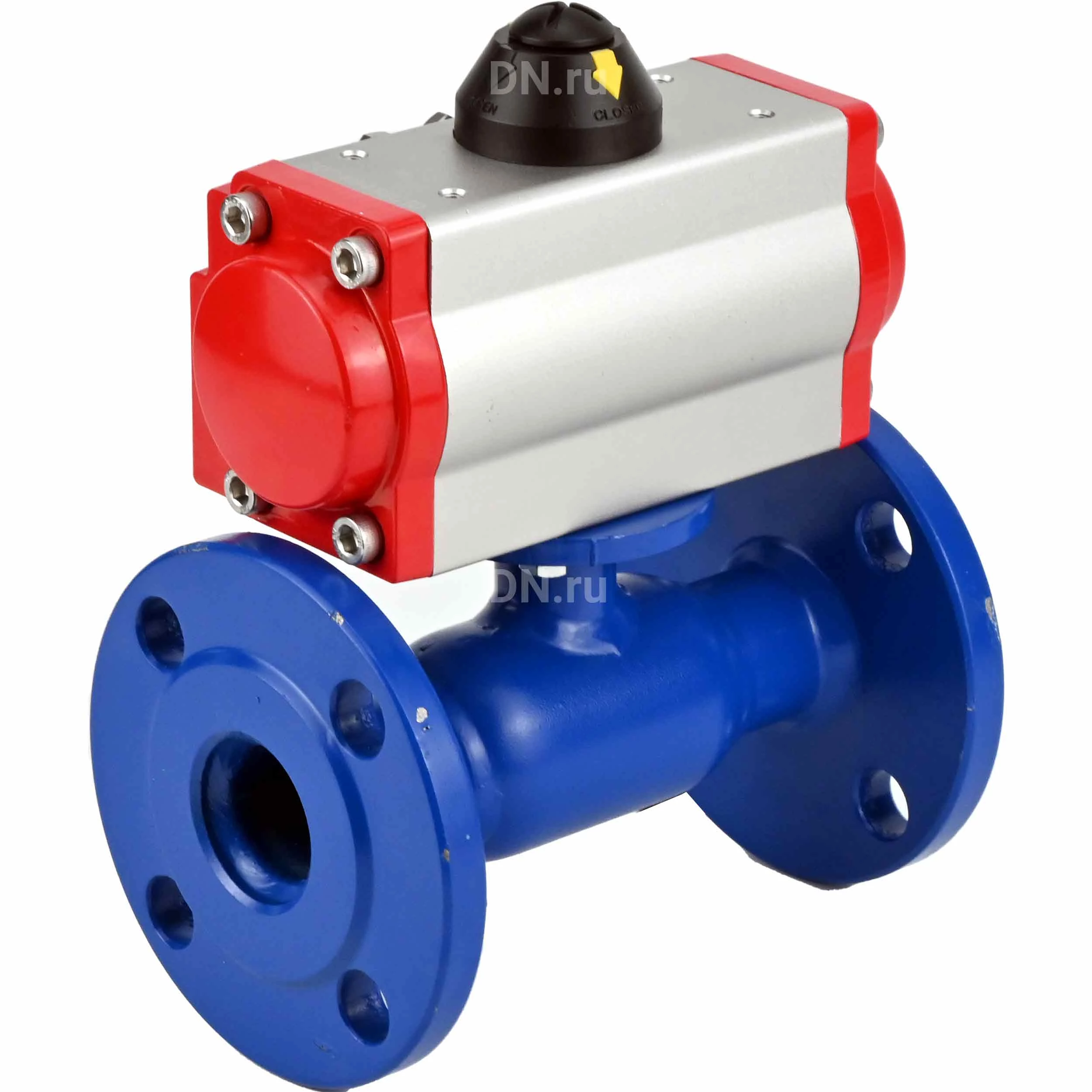

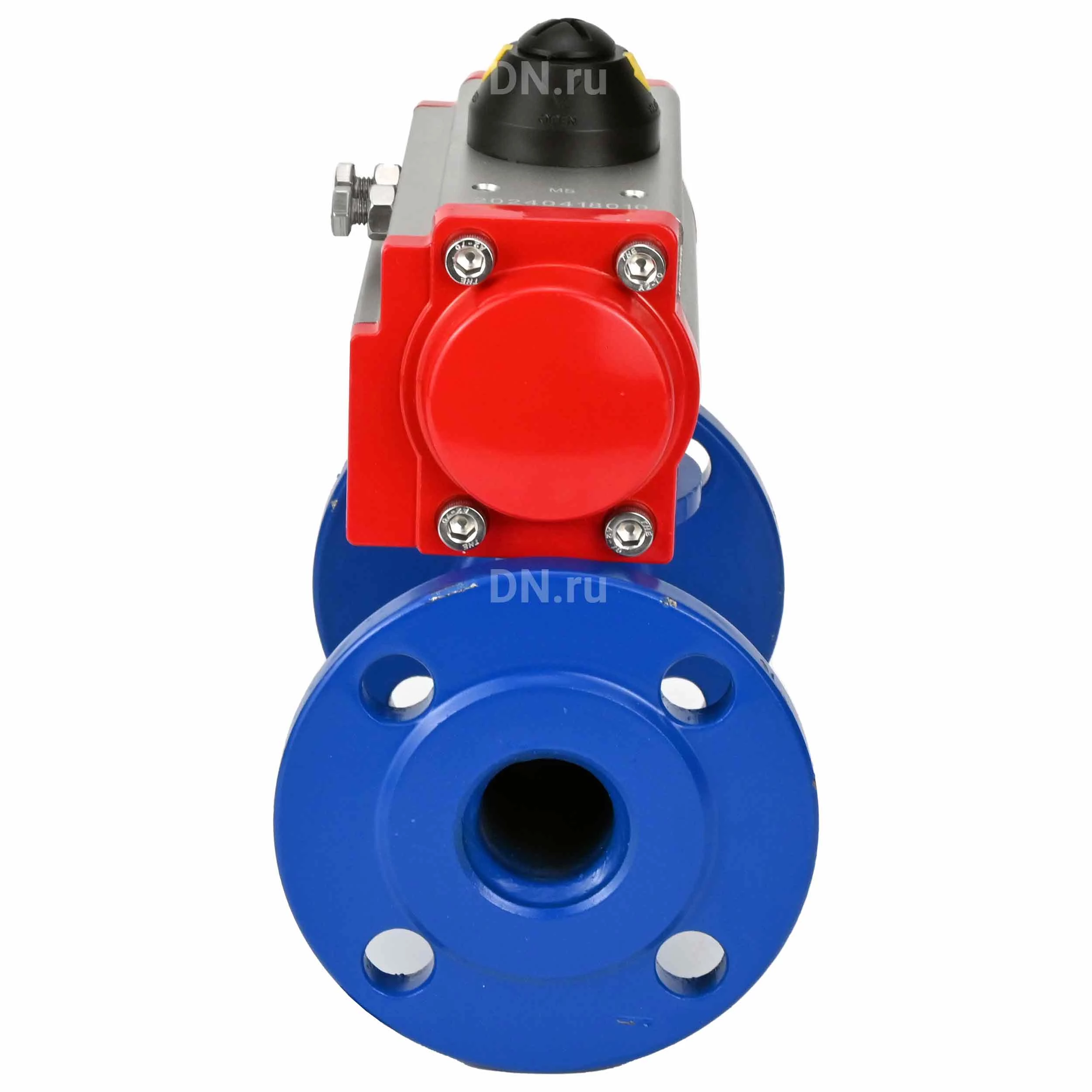

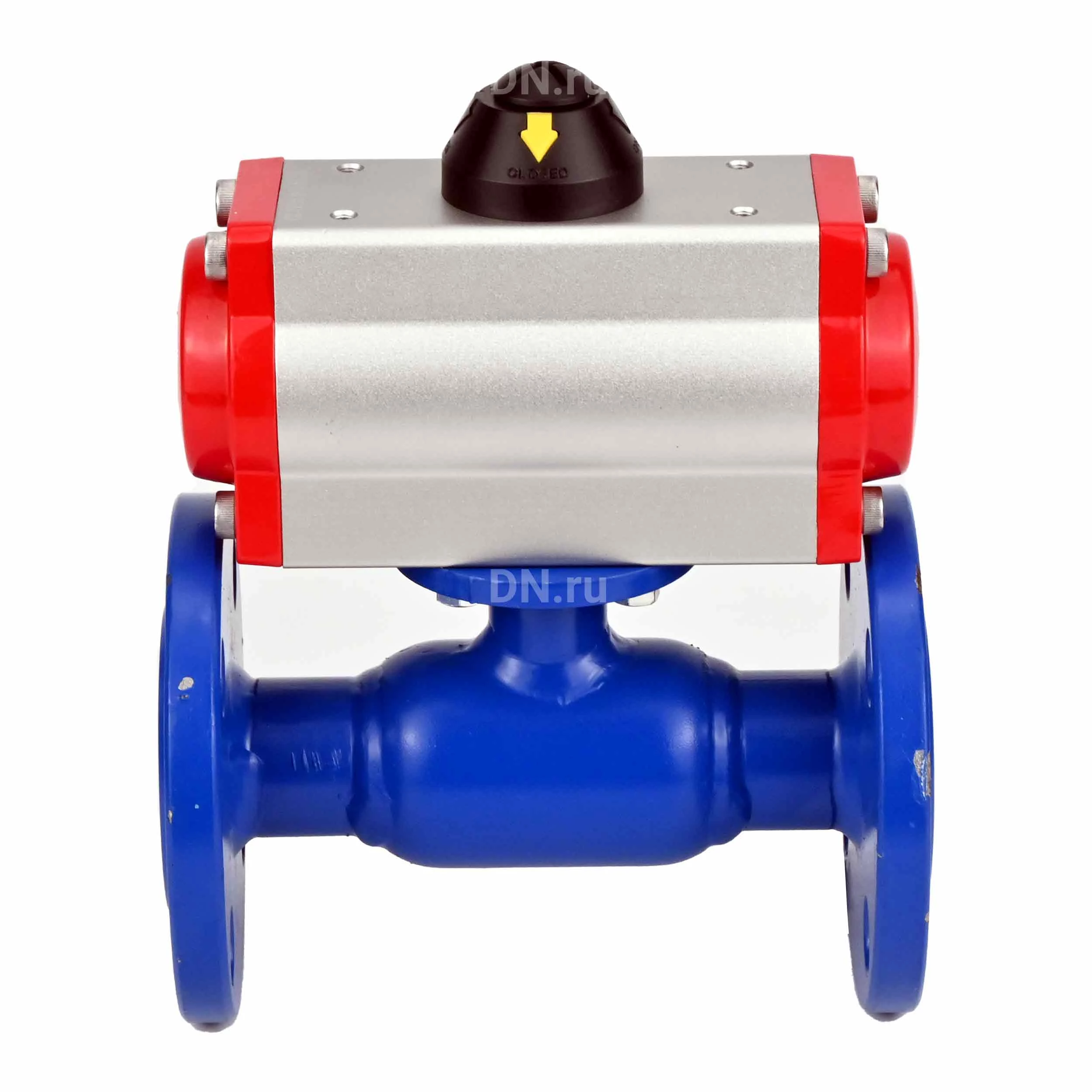

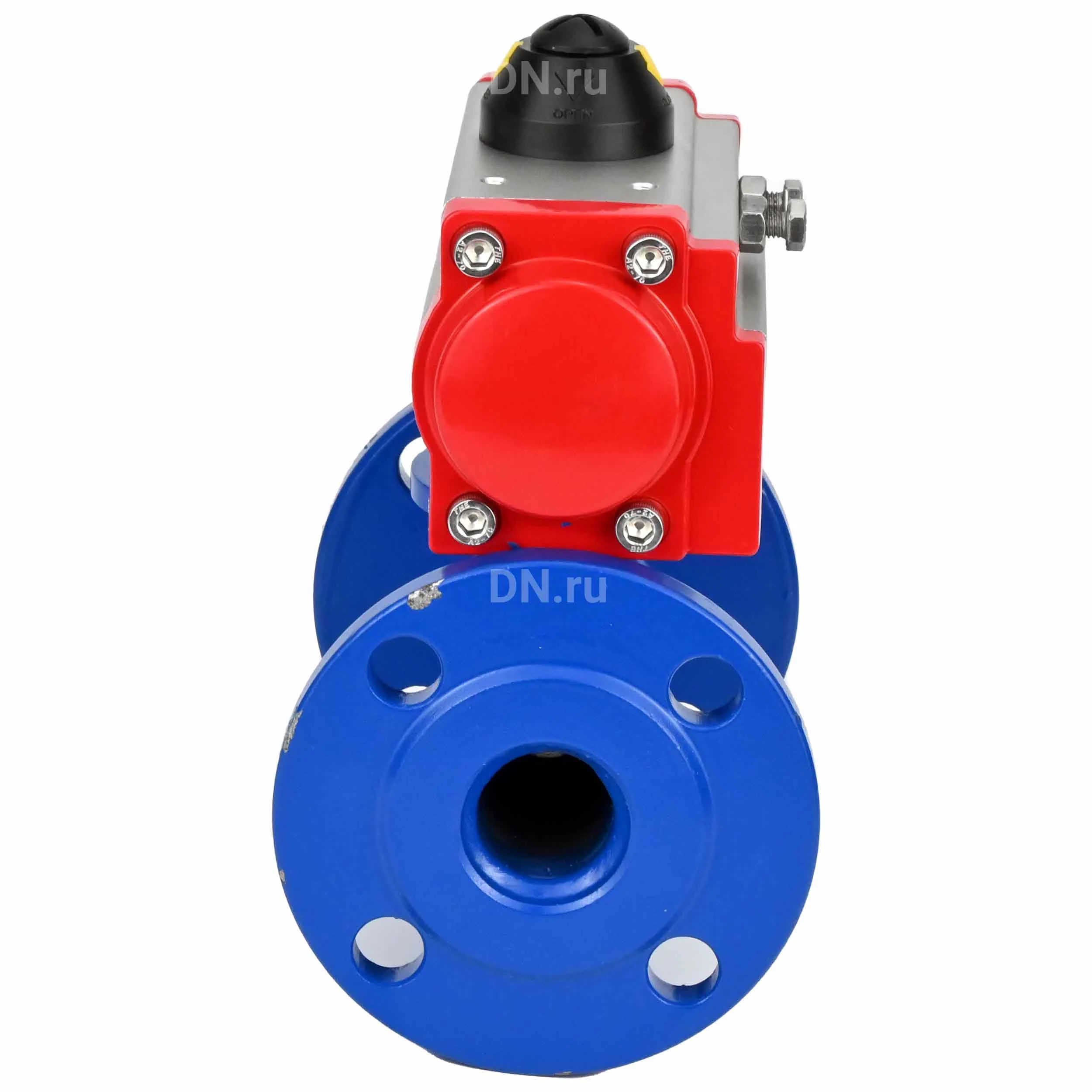

Кран шаровой Temper 283 Ду32 Ру40 стандартнопроходной, двухходовой, углеродистая сталь 20, уплотнение - PTFE, фланцевый, с пневмоприводом DN.ru DA-065 двойного действия

Шаровые краны TEMPER производятся в соответствии с ТУ завода-изготовителя и соответствуют принятым нормам и стандартам в производстве арматуры, что подтверждается соответствием требованиям Технического Регламента ТС. Кран испытан на прочность и плотность давлением согласно ГОСТ 33257-2015. Класс герметичности по ГОСТ 9544-2015 - "А". Шаровые краны TEMPER предназначены для установки на трубопроводы централизованного теплоснабжения и газотранспортные системы. Пневматические поворотные приводы двойного действия и пневматические поворотные приводы с возвратными пружинами предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие. Технические характеристики крана шарового Temper 283 Ду32 Ру40: Номинальное давление - 40 бар Диаметр - 32 мм Тип присоединения - Фланцевый Количество болтовых отверстий на одном фланце - 4 шт Диаметр болтовых отверстий на одном фланце - 18 мм Среда - вода, нефтепродукты, нейтральные среды Тип управления - С пневмоприводом Применение - водоснабжение, теплоснабжение, Нефтегазовая промышленность Проход шара крана - стандартнопроходной Температура рабочей среды - от -40°С до 200°С Присоединение - фланцевое Управление - пневмопривод двойного действия Класс герметичности - A по ГОСТ 9544 Наличие спускника - нет Водоразборный - нет Тип устройства крана - двухходовой Высота соединительного выступа - 17 мм Тип затвора - шаровый Тип ISO-фланца арматуры - F05 Размер вала арматуры (квадрат) - 9х9 мм Серия - 283 Страна производитель - Россия Срок службы - 25 лет Гарантия - 3 г. Вес - 5.49 кг Кран шаровой Temper 283 Ду32 Ру40 стандартнопроходной, двухходовой, углеродистая сталь 20, уплотнение - PTFE, фланцевый, с пневмоприводом DN.ru DA-065 двойного действия Весогабаритные параметры крана шарового Temper 283 Ду32 Ру40: L - 180 мм H - 79 мм H1 - 17 мм D - 57 мм D1 - 100 мм D2 - 24 мм d3 - 18 мм A - 174 мм c - 89 мм Эскиз крана шарового Temper 283 Ду32 Ру40: Материалы деталей крана шарового Temper 283 Ду32 Ру40: № Наименование Материал 1 Горловина Углеродистая сталь 20 2 Корпус Углеродистая сталь 20 3 Патрубок Углеродистая сталь 20 4 Шток Нержавеющая сталь 5 Шар Нержавеющая сталь 6 Уплотнение шара PTFE+C/ Ф4К20 7 Доп. уплотнение шара FVMQ / Эластомер 8 L – кольцо опорное Нержавеющая сталь 9 Пружина Закаленная пружинная сталь с антикоррозионным покрытием 10 Кольцо уплотнения PTFE+C/ Ф4К20 11 О-образное кольцо уплотнения штока FVMQ / Эластомер 12 Гайка Сталь 13 Шайба Сталь Эскиз материалов крана шарового Temper 283 Ду32 Ру40: Технические параметры пневмопривода DA-065 Конструкция - двойного действия Модель привода - DA-065 Рабочее давление привода - 8 бар Крутящий момент привода - 43 Нм Наличие ручного дублера - нет Тип ISO-фланца привода - F05, F07 Размер штока - 14х14 мм Датчик обратной связи - нет Бренд привода - DN.ru Страна производитель - Россия Вес пневмопривода - 1.9 кг Изображение пневмопривода Temper DA-065 Размеры и габариты пневмоприводов DA-065 A1 - 125 мм B1 - 174 мм C - 36 мм D - 46 мм E - 89 мм F - 26 мм G - 15 мм H - F05 I - F07 J - 4-M6x10 мм К - 4-M8x12 мм L - 14x14 мм М - 80 мм N - 30 мм Ф0 - 34 мм Р - 20 мм Эскиз размеров и габаритов DA-065 № Наименование Кол-во Материал Покрытие 1 Корпус 1 эструдированный алюминий твердое анодированное 2 Боковые заглушки 2 литой алюминий 3 Шестерня 1 нержавеющая сталь никелированное 4 Поршень 2 сталь/алюминий оксидирование/ гальваническая оцинковка 5 Заглушки 8 нержавеющая сталь 6 Поршневое кольцо 2 NBR 7 Пружины 0-12 пружинная сталь эпоксидное покрытие 8 Подшипник поршня 2 инженерный пластик 9 Поршневое кольцо 2 NBR 10 Заглушка 2 NBR 11 Упорное кольцо 2 инженерный пластик 12 Кольцо 1 инженерный пластик 13 Шайба 1 нержавеющая сталь 14 Пружинный зажим 2 нержавеющая сталь 15 Индикатор 1 пластик 16 Корпус индикатора 1 пластик 17 Подшипник 1 инженерный пластик 18 Кулачок 1 сталь оксидирование/ гальваническая оцинковка 19 Подшипник 1 NBR 20 Подшипник 1 инженерный пластик 21 Подшипник 1 инженерный пластик 22 Уплотнительное кольцо 2 NBR 23 Уплотнительное кольцо 2 NBR 24 Подшипник 2 нержавеющая сталь 25 Гайка регулировки 2 нержавеющая сталь 26 Винт регулировки 2 нержавеющая сталь 27 Втулка 2 алюминий Эскиз материалов DA-065
