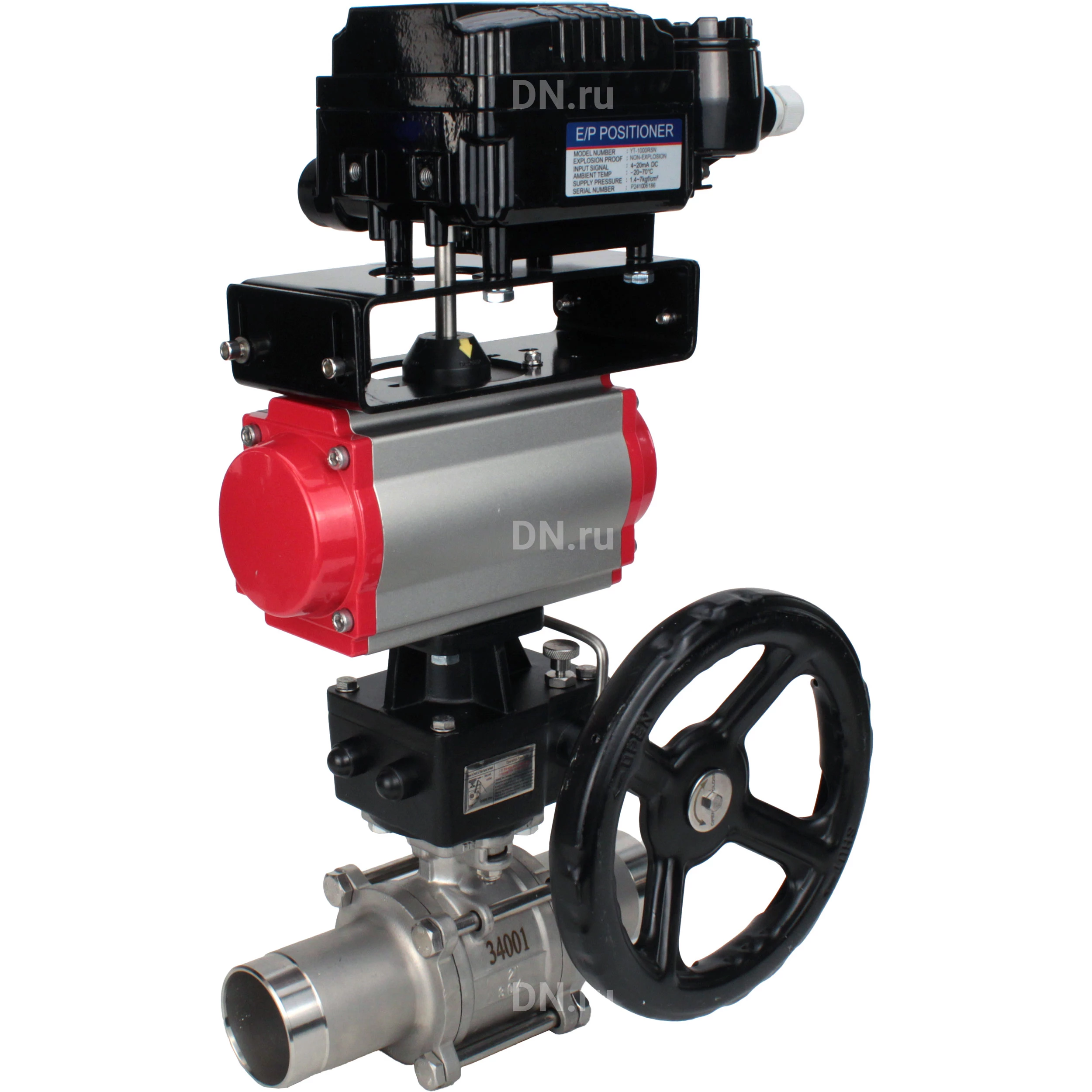

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду150 Ру16 полнопроход., корпус - нерж.сталь 316, уплотнение - PTFE, под приварку, с пн.приводом DN.ru PA-DA-140, редуктором DN.ru MON4-1200-T54-ISO и пневмопозиционером YT-1000RSN с обратной связью

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.Приводы пневматические DN.ru поворотные двойного действия PA-DA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.Ручной дублер с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА. Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду150 Ру16 Давление номинальное PN - 16 бар Диаметр номинальный DN - 150 мм Тип присоединения - под приварку Среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды Тип управления - С пневмоприводом Применение - водоснабжение, теплоснабжение, промышленность Проход шара крана - полнопроходной Температура рабочей среды - от -20°С до 180°С Цвет - серый Присоединение - под приварку Управление - пневмопривод двойного действия Класс герметичности - A по ГОСТ 9544 Наличие спускника - нет Водоразборный - нет Тип устройства крана - двухходовой Пропускная способность - 4023 Тип затвора - шаровый Тип ISO-фланца арматуры - F10, F12 Размер вала арматуры (квадрат) - 27х27 мм Серия - BV3232P(3pc)-FP-W-ISO-H LONG Страна производитель - Россия Срок службы - 5 лет Гарантия - 1 г. Вес - 66.5 кг Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду150 Ру16 полнопроход., корпус - нерж.сталь 316, уплотнение - PTFE, под приварку, с пн.приводом DN.ru PA-DA-140, редуктором DN.ru MON4-1200-T54-ISO и пневмопозиционером YT-1000RSN с обратной связью Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду150 Ру16: L - 390 мм H - 207 мм H1 - 195 мм A - 390 мм E - 202 мм S - 62.5 мм C - 117.5 мм Эскиз габаритов и размеров крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду150 Ру16 Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду150 Ру16: № п/п Наименование детали Материал 1 Корпус нержавеющая сталь 316 2 Боковой элемент (2 шт) нержавеющая сталь 316 3 Шар нержавеющая сталь 316 4 Уплотнение шара PTFE 5 Уплотнение штока PTFE 6 Втулка нержавеющая сталь 304 7 Шток нержавеющая сталь 316 8 Шайба нержавеющая сталь 9 Гайка сталь А2-70 10 Болт сталь А2-70 Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду150 Ру16 Технические параметры пневмопривода DN.ru PA-DA-140 Конструкция - двойного действия Модель привода - PA-DA-140 Крутящий момент привода - 513 Нм Наличие ручного дублера - штурвал Тип ISO-фланца привода - F10, F12 Размер штока - 27х27 мм Датчик обратной связи - нет Бренд привода - DN.ru Страна производитель - Китай Вес пневмопривода - 13 кг Пневмопривод DN.ru PA-DA-140 Габариты и размеры пневмопривода DN.ru PA-DA-140: A - 75 мм B - 77 мм C - 161 мм D - 172 мм E - 202 мм F - 137,5 мм G - 30 мм H - 130 мм I - 102 мм J - 125 мм M - 27х27 N - 31 мм Z - 390 мм d - 55 мм K - M10x16 L - M12x20 Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-140 Таблица деталей и материалов пневмопривода DN.ru PA-DA-140: № п/п Наименование детали Материал 1 Индикаторный винт АБС-пластик 2 Индикатор положения АБС-пластик 3 Пружинный зажим нержавеющая сталь 304 4 Металлическая шайба нержавеющая сталь 304 5 Прижимная шайба инженерный пластик 6 Корпус экструдированный алюминиевый сплав с твердым анодированием 7 Прижимная шайба инженерный пластик 8 Ограничитель легированная сталь 9 Уплотнительное кольцо вала верхнее NBR 10 Антифрикционное кольцо вала верхнее инженерный пластик 11 Вал легированная сталь никелированная 12 Антифрикционное кольцо вала нижнее инженерный пластик 13 Уплотнительное кольцо вала нижнее NBR 14 Заглушка NBR 15 Уплотнительное кольцо регулировочных винтов NBR 16 Шайба регулировочного винта нержавеющая сталь 304 17 Стопорная гайка регулировочного винта нержавеющая сталь 304 18 Винт регулировочный нержавеющая сталь 304 19 Поршень алюминиевый сплав, литой под давлением 20 Направляющая накладка поршня инженерный пластик 21 Антифрикционное кольцо поршня инженерный пластик 22 Уплотнительное кольцо поршня NBR 23 Комплект пружин пружинная сталь 24 Уплотнительное кольцо крышки NBR 25 Торцевая крышка литой алюминий с полиэфирным покрытием 26 Винт крышки нержавеющая сталь 304 27 Стопорный винт нержавеющая сталь 304 28 Адаптер углеродистая сталь Эскиз деталей и материалов пневмопривода DN.ru PA-DA-140 Технические параметры электропневматического поворотного позиционера DN.ru YT-1000RSN без обратной связи Входной сигнал управления - 4 ~ 20 mA Внутреннее сопротивление - 250 ± 15 Ом Входное давление - 1,4~7 бар Угол хода рычага - 0~90° Резьба подключения сжатого воздуха - 1/4″ Резьба подключения манометра - 1/8″ Кабельный ввод - G1/2″ Тип защиты - IP66 Линейность - ±1.0% F.S Гистерезис - ±1.0% F.S Чувствительность - ±0.2% F.S Повторяемость - ±0.5% F.S Расход сжатого воздуха - 3 л /мин (при давлении 1.4 бар) Расход воздуха на выходе - 80 л/мин (при давлении 1.4 бар) Материал корпуса - алюминиевое литье Вес позиционера - 2.8 кг Электропневматический поворотный позиционер DN.ru YT-1000RSN без обратной связи Габариты и размеры электропневматического поворотного позиционера DN.ru YT-1000RSN без обратной связи: A - 224.3 мм B - 166.5 мм C - 117.5 мм D - 132.3 мм E - 6 мм F - 122 мм G - 45 мм H - 45 мм I - 23 мм J - 27 мм K - 32.5 мм L - 35.5 мм M - 91.8 мм N - 37.2 мм O - 43.5 мм P - 26.5 мм Q - 33 мм R - 80.25 мм S - 62.5 мм T - 8 мм U1 - 70 мм U2 - 93 мм V1 - 40 мм V2 - 63 мм W - 26 мм X - 32 мм Y - 9 мм Z - 24 мм Эскиз габаритов и размеров электропневматического поворотного позиционера DN.ru YT-1000RSN без обратной связи Технические параметры ручного дублера DN.ru MON4-1200-T54-ISO Модель ручного дублёра - MON4-1200-T54-ISO Диаметр штурвала - 320 мм Степень защиты - IP67 Климатическое исполнение - У, УХЛ, Т, ОМ Передаточное соотношение- 54:1 Способ монтажа - горизонтальный/вертикальный Вес - 13.7 кг. Ручной дублер DN.ru MON4-1200-T54-ISO Габариты и размеры ручного дублера DN.ru MON4-1200-T54-ISO: b1 - 27 мм N - 32 мм b2 - 27 мм M - 30 мм D1 - Ø102 мм 4-M1 - 4-M10 мм D2 - Ø125 мм 4-M2 - 4-M12 мм E - 129х129 мм D3 - Ø125 мм 4-Ø1 - 4-Ø12.5 мм D4 - Ø140 мм 4-Ø2 - 4-Ø16.5 мм A - 188.5 мм B - 93 мм ØC - Ø174 мм F - 202 мм T - 94 мм Y - 280 мм H - 195 мм S - 84 мм K - 15 мм Ø штурвала - 320 мм Эскиз габаритов и размеров ручного дублера DN.ru MON4-1200-T54-ISO Таблица деталей и материалов ручного дублера DN.ru MON4-1200-T54-ISO: № п/п Детали Материал 1 Шток для монтажа пневмопривода сталь 45 2, 8 Уплотнительное кольцо EPDM 3 Фиксирующая пружина пружинная сталь 4 Верхняя торцевая крышка сплав алюминия 5 Винт сталь 304 6 Фиксирующая скоба (главная тяга) сталь 304 7 Корпус сплав алюминия 9 Редуктор чугун ВЧ50 10 Переходная муфта чугун ВЧ40 11 Шток редуктора чугун ВЧ40 Эскиз деталей и материалов ручного дублера DN.ru MON4-1200-T54-ISO

Информация о товаре может содержать неточности, перед покупкой проверяйте информацию на сайте производителя. Если нашли ошибку, сообщите нам.
