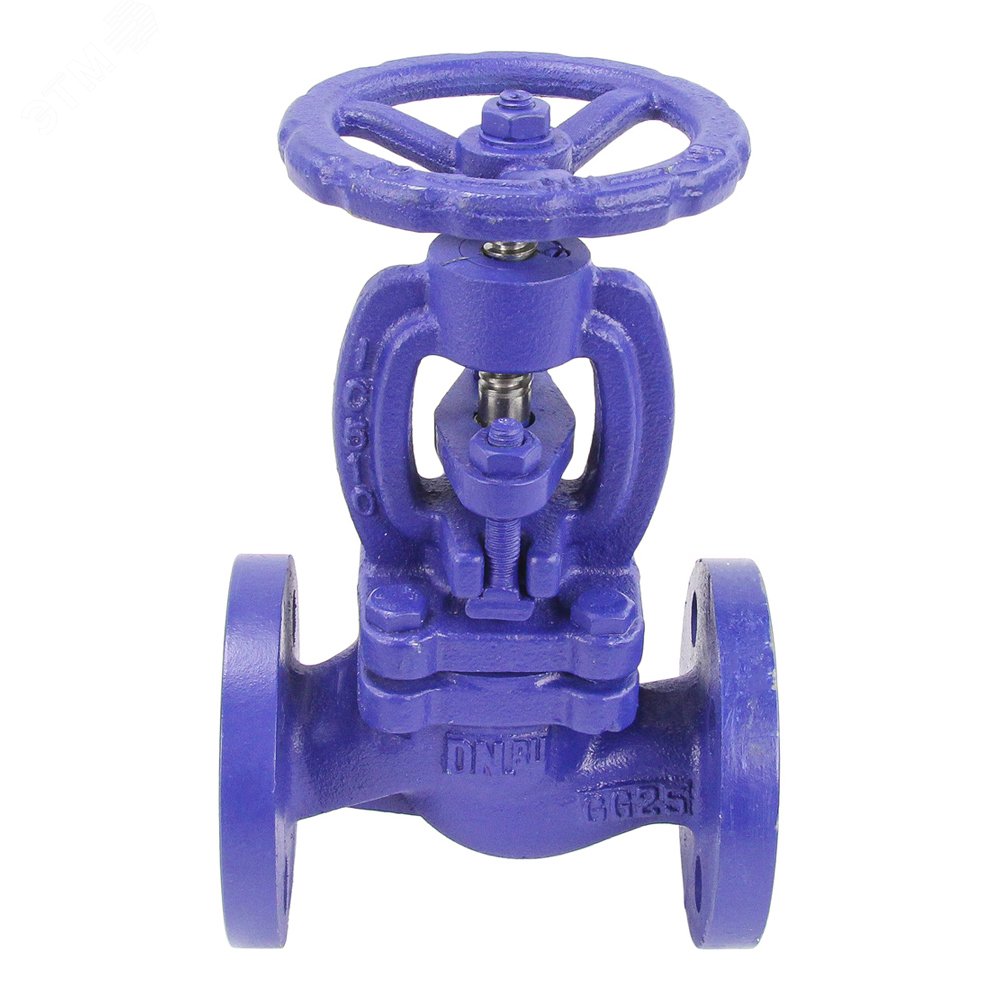

Клапан запорный сальниковый DN.ru 215A Ду20 Ру16, чугунный, фланцевый (опрессовано)

Клапан запорный предназначен для установки в качестве запорного устройства на трубопроводах. Принцип работы: При вращении маховика по часовой или против часовой стрелки, вращательное движение передается па шпиндель, и закрепленный на нем золотник закрывает или отрывает проходное отверстие в корпусе. ВНИМАНИЕ: Запрещено использование запорных клапанов в качестве регулирующей арматуры. Параметры клапана запорного DN.ru 215A Ду20 Ру16: Диаметр номинальный DN - 20 мм Диаметр в дюймах - 3/4" Тип клапана - запорный Тип уплотнения запорного клапана - Сальниковый Давление номинальное PN - 16 бар Тип уплотнения - Металл Температура - 200 °С Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250 Материал запорного органа - Сталь A105 Тип присоединения - Фланцевый Тип управления - штурвал Присоединение - фланцевое Вес - 3.87 кг Страна производитель - Россия Клапан запорный сальниковый DN.ru 215A Ду20 Ру16, чугунный, фланцевый (опрессовано) Габаритные и установочные размеры клапана запорного DN.ru 215A Ду20 Ру16: DN - 20 мм L (строительная длина) - 150 мм D - 105 мм D1 - 75 мм D2 - 56 мм B - 16 мм f - 2 мм ZxØd - 4xØ14 мм Эскиз клапана запорного DN.ru 215A Ду20 Ру16 Материалы деталей клапана запорного DN.ru 215A Ду20 Ру16: № п/п Наименование детали Материал 1 Корпус чугун GG25 2 Уплотнительное кольцо корпуса сталь 304 3 Тарелка сталь А105 4 Нержавеющая проволока сталь 304 5 Прокладка Ст08+терморасширенный графит 6 Шток сталь 2Cr13 7 Болт Ст35 8 Уплотнение терморасширенный графит 9 Крышка чугун QT400(GGG40) 10 Сальник чугун (GG20) 11 Т-образный болт Ст35 12 Гайка Ст25 13 Штоковая гайка бронза ZQA1 9-4 14 Установочный винт Ст35 15 Штурвал чугун QT450-10 16 Шайба сталь Q235 17 Гайка Ст25 Эскиз материалов клапана запорного DN.ru 215A Ду20 Ру16 Испытание клапанов запорных DN.ru 215A
