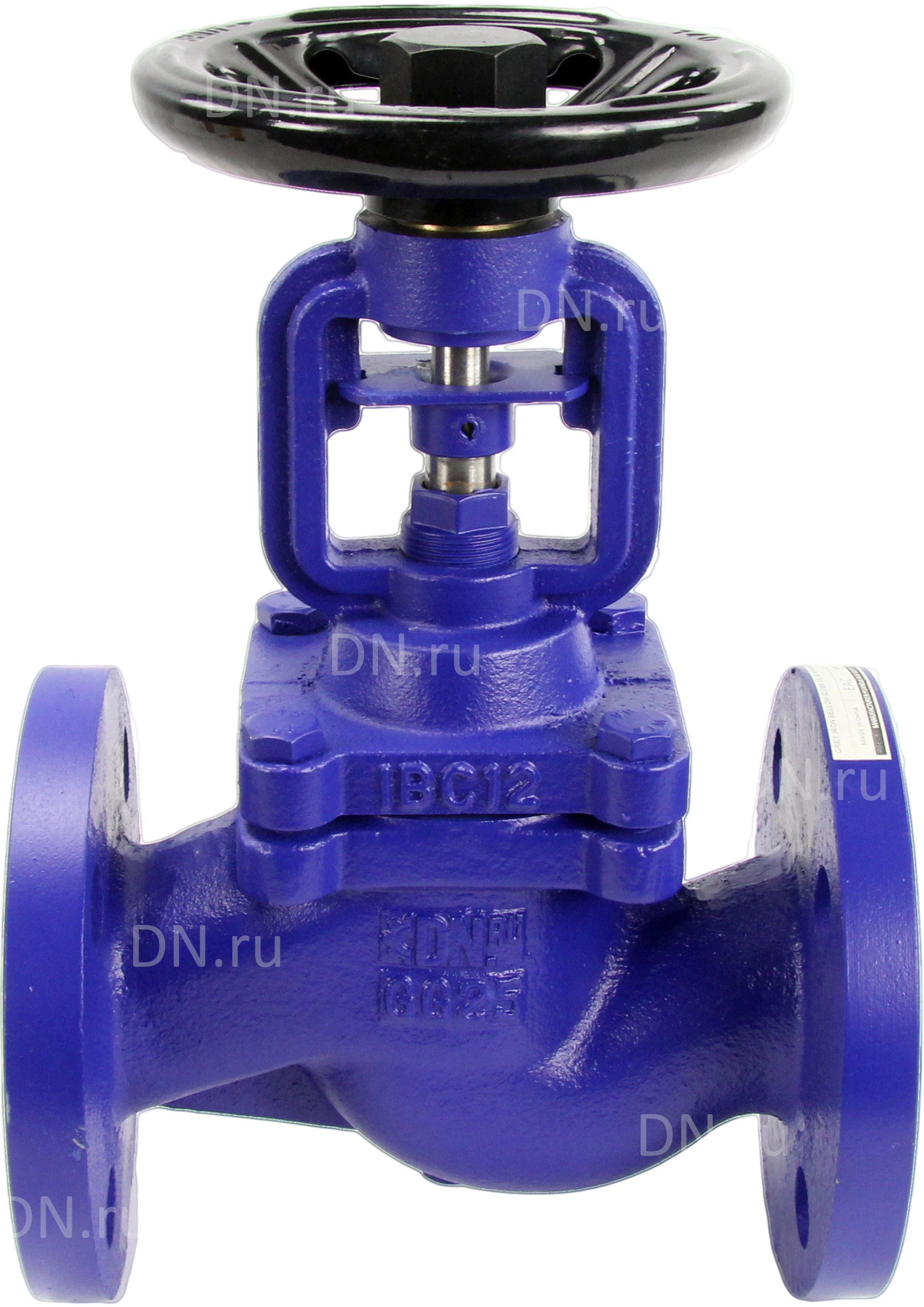

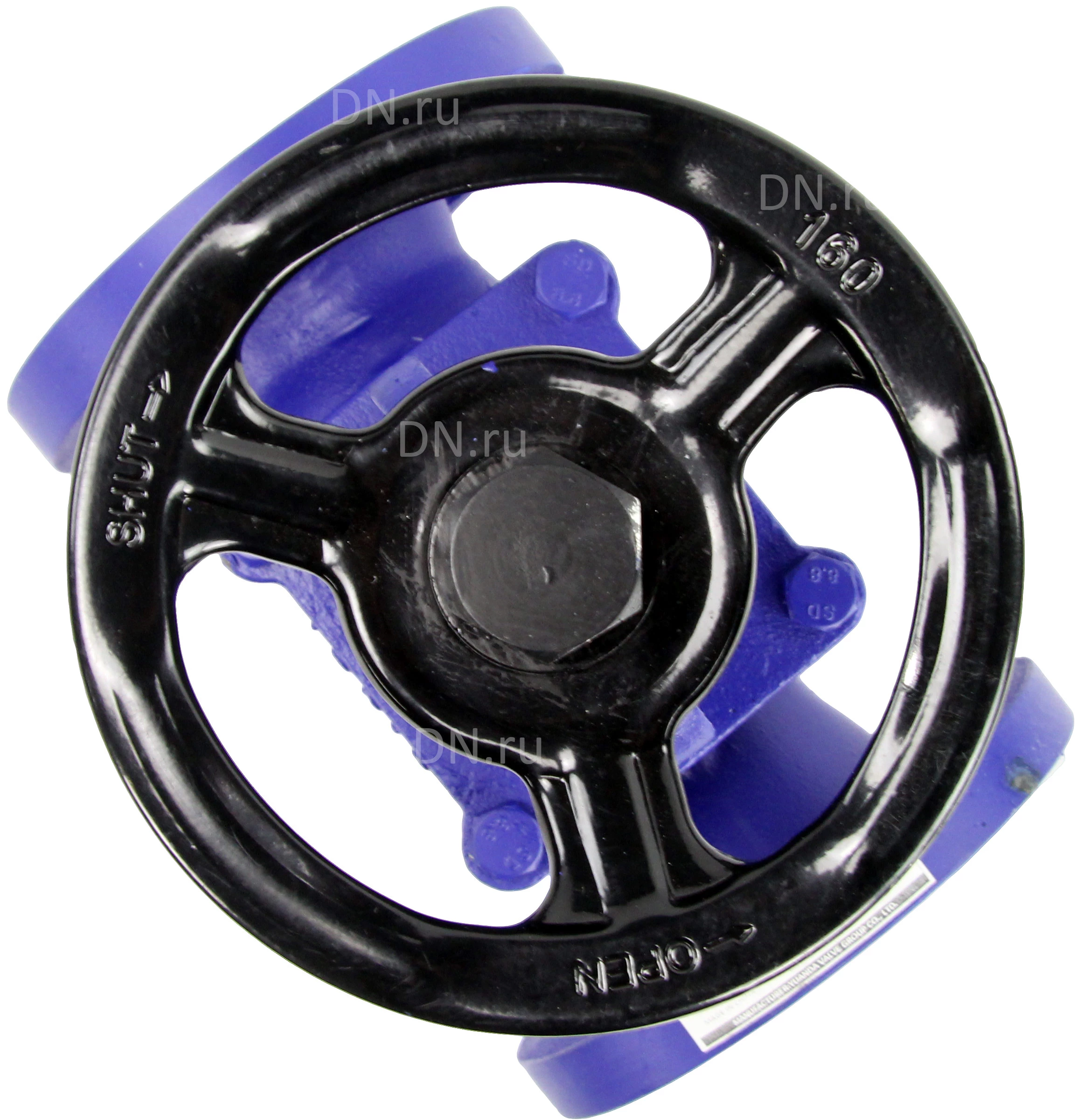

Клапан запорный сильфонный DN.ru VSO1121M-F-S Ду65 Ру16, фланцевый, корпус - чугун GG25, уплотнение - металл, управление - штурвал
Источник изображений товара: dn.ru. Внешний вид товара может отличаться от изображённого
Клапан запорный предназначен для установки в качестве запорного устройства на трубопроводах. Принцип работы: При вращении маховика по часовой или против часовой стрелки, вращательное движение передается па шпиндель, и закрепленный на нем золотник закрывает или отрывает проходное отверстие в корпусе. ВНИМАНИЕ: Запрещено использование запорных клапанов в качестве регулирующей арматуры. Параметры клапана запорного DN.ru VSO1121M-F-S сильфонный Ду65 Ру16: Диаметр номинальный DN - 65 мм Диаметр в дюймах - 2 1/2" Тип клапана - запорный Тип уплотнения запорного клапана - Сильфонный Давление номинальное PN - 16 бар Тип уплотнения - Металл Температура - 200 °С Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250 Материал запорного органа - Сталь A105 Тип присоединения - Фланцевый Тип управления - штурвал Присоединение - фланцевое Вес - 21.12 кг Страна производитель - Россия Клапан запорный сильфонный DN.ru VSO1121M-F-S Ду65 Ру16, фланцевый, корпус - чугун GG25, уплотнение - металл, управление - штурвал Габаритные и установочные размеры клапана запорного DN.ru VSO1121M-F-S сильфонный Ду65 Ру16: DN - 65 мм L (строительная длина) - 290 мм D - 185 мм D1 - 145 мм D2 - 118 мм B - 20 мм f - 2 мм ZxØd - 4xØ19 мм Эскиз клапана запорного DN.ru VSO1121M-F-S сильфонный Ду65 Ру16 Материалы деталей клапана запорного DN.ru VSO1121M-F-S сильфонный Ду65 Ру16: № п/п Наименование детали Материал 1 Корпус чугун HT250/GG25 (аналог СЧ25) 2 Уплотнительное кольцо корпуса сталь 304 3 Тарелка сталь А105 (аналог сталь 20) 4 Шарнирный штифт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 5 Сильфон нержавеющая сталь AISI 304 (аналог 08Х18Н10) 6 Болт Ст35 7 Гайка Ст35 8 Прокладка Ст08+терморасширенный графит 9 Крышка чугун HT250/GG25 (аналог СЧ25) 10 Уплотнение терморасширенный графит 11 Винтовая заглушка сталь Q235 12 Штифт Ст45 13 Стопорная пластина сталь Q235 (аналог Cт3) 14 Гайка сальника Ст45 15 Гайка штурвала сталь Q235 (аналог Cт3) 16 Штурвал сталь Q235 (аналог Cт3) 17 Штоковая гайка медный сплав ZCuZn38Mn2Pb2 (аналог ЛЦ38Мц2С2) 18 Пресс-масленка (тавотница) - Эскиз материалов клапана запорного DN.ru VSO1121M-F-S сильфонный Ду65 Ру16
Информация о товаре может содержать неточности, перед покупкой проверяйте информацию на сайте производителя.
