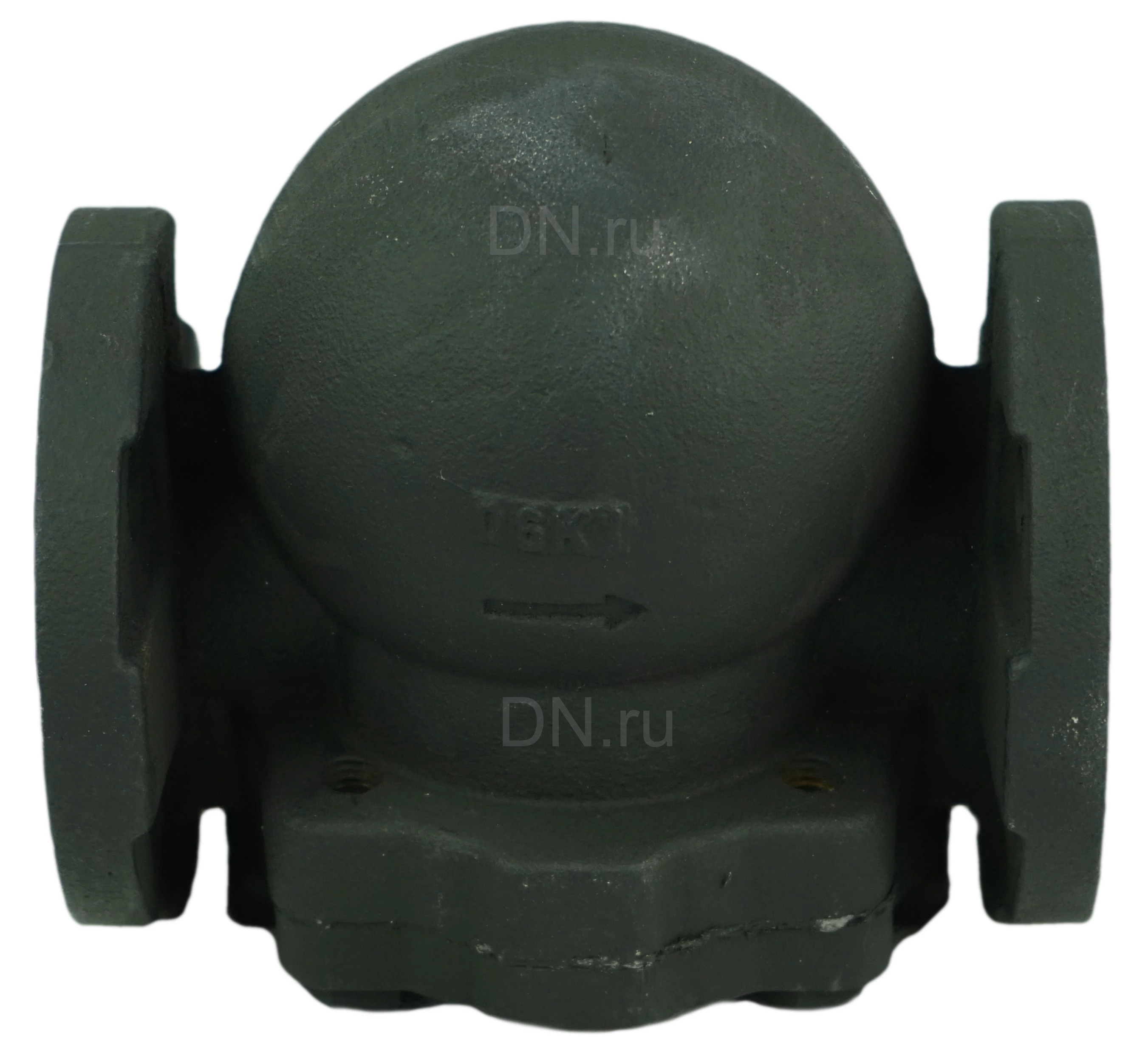

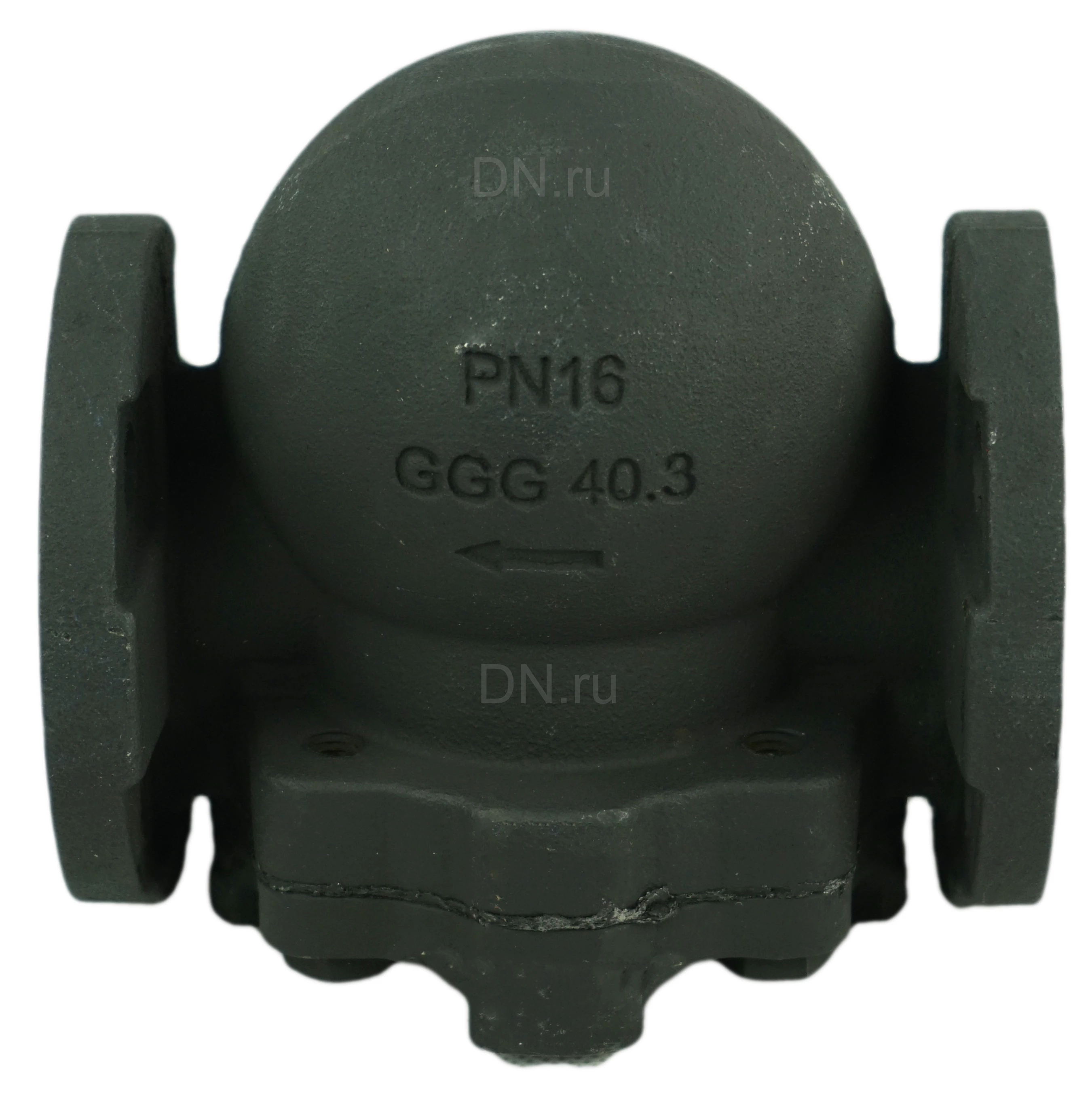

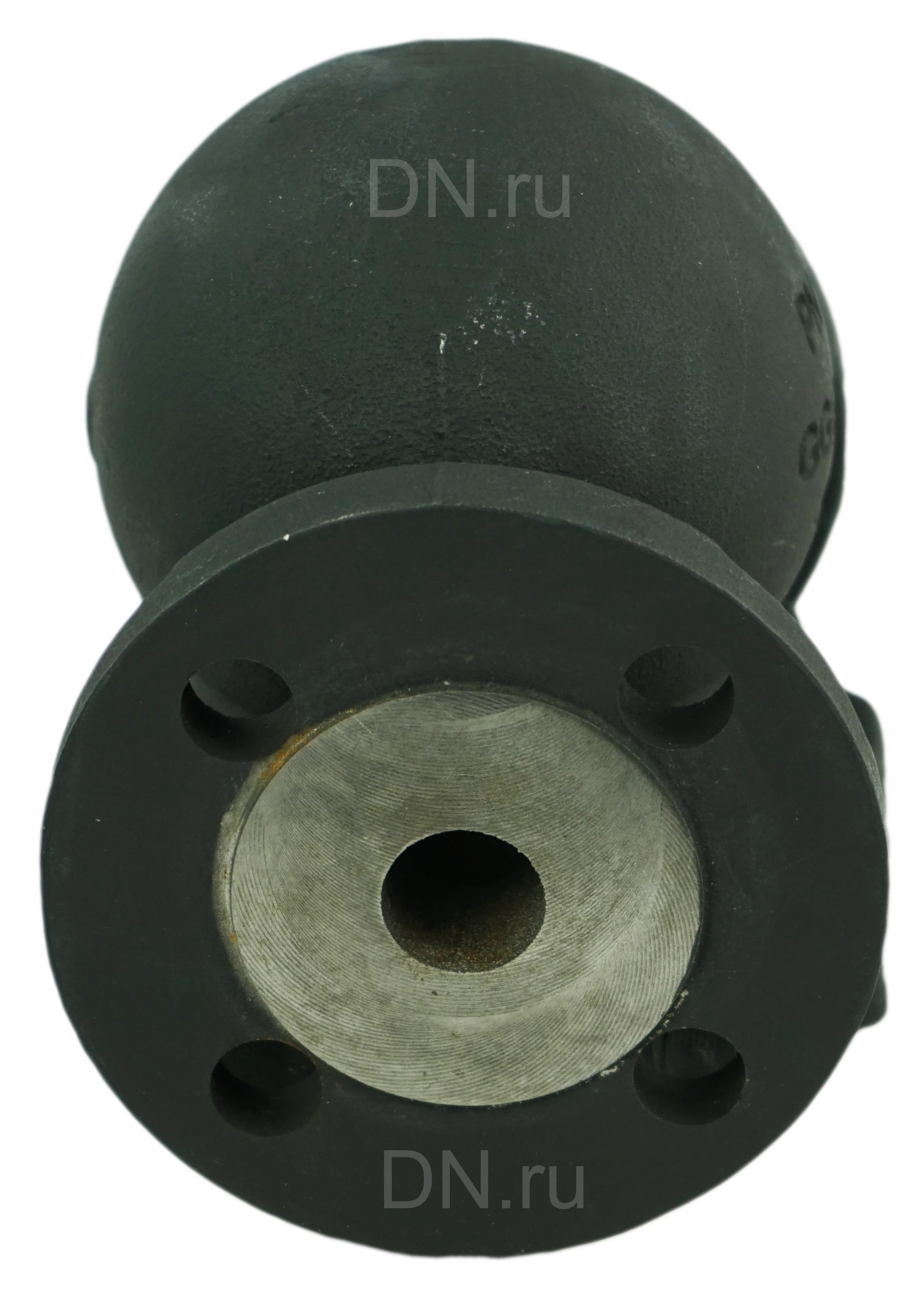

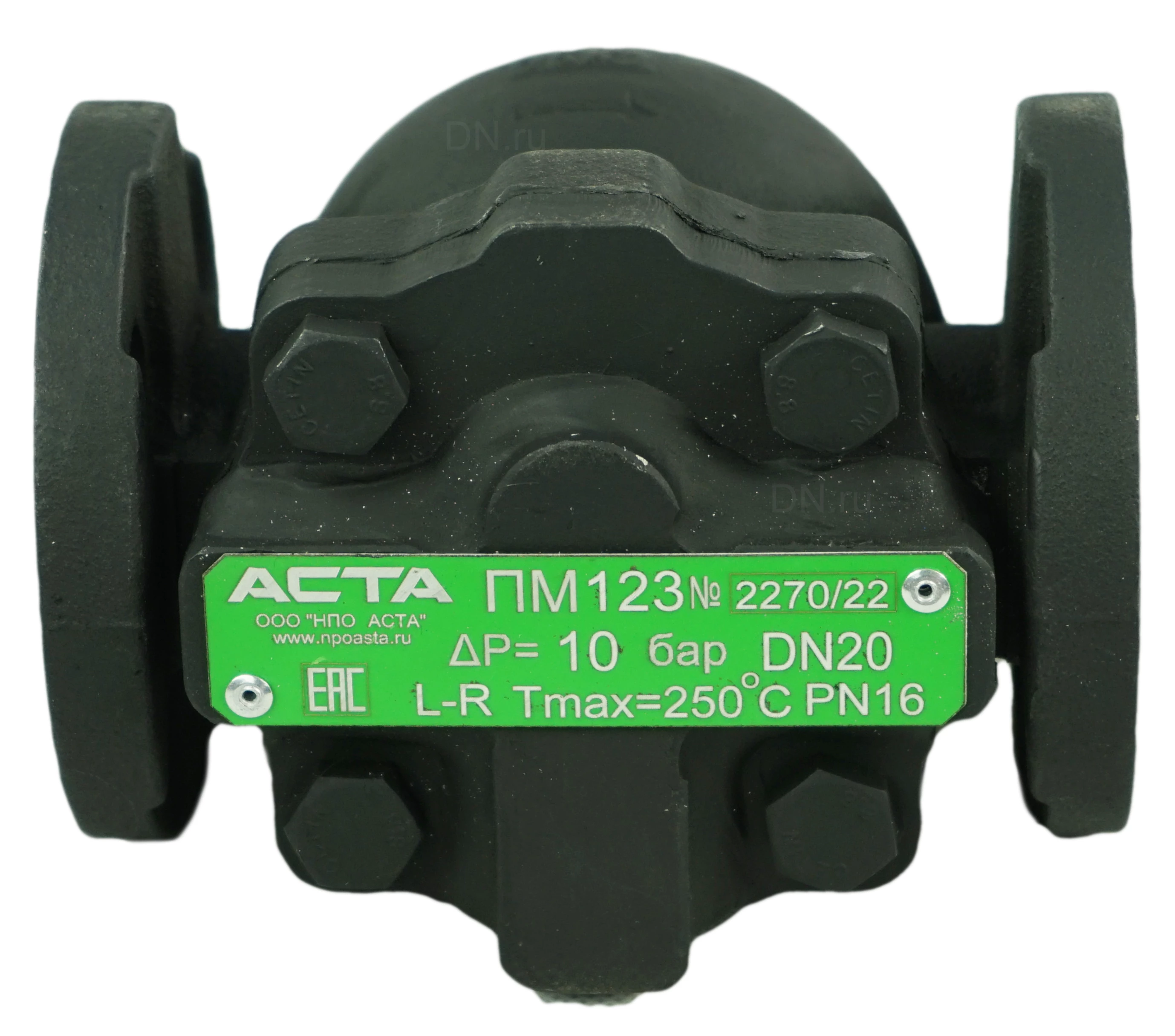

Конденсатоотводчик АСТА ПМ123 Ду20 Ру16 поплавковый фланцевый, корпус - чугун

АСТА [:content:field:markirovka] – механические поплавковые конденсатоотводчики, предназначенные для эффективного отвода конденсата из паровых линий. Принцип действия основан на разности плотности пара и конденсата. При наполнении корпуса конденсатом, полый поплавок всплывает и открывает выпускной клапан. Неконденсируемые газы отводятся через встроенный в верхнюю часть корпуса термостатический воздухоотводчик. Преимущественно применяется для дренажа паропроводов, теплообменного оборудования, паровых регистров, калориферов, автоклавов, варочных котлов, сушильных цилиндров и др. Общие параметры конденсатоотводчика Аста ПМ123 20 мм Страна производитель - Россия Тип конденсатоотводчика - поплавковый Диаметр номинальный DN - 20 мм Пропускная способность - 0.31 т/ч Тип присоединения - фланцевый Присоединение - фланцевое Максимальная температура рабочей среды - 250 С° Давление номинальное PN - 16 бар Тип уплотнения - Графит Рабочая среда - пар Материал корпуса - Высокопрочный чугун GGG 40.3 Вес - 5 кг Конденсатоотводчик Аста ПМ123 Габариты и размеры конденсатоотводчика Аста ПМ123 20 мм: Dn - 20 мм L - 150 мм H - 171 мм H1 - 71 мм A - 110 мм Эскиз габаритные размеры Аста ПМ123 Материалы конденсатоотводчика Аста ПМ123 20 мм № Наименование Материал 1 Корпус Высокопрочный чугун GGG 40.3 2 Крышка Высокопрочный чугун GGG 40.3 3 Капсула Cталь AISI 304 4 Поплавок Cталь AISI 304 5 Болт Сталь оцинкованная 6 Седло воздухоотводчика Cталь AISI 304 7 Седло конденсатоотводчика Cталь AISI 304 8 Прокладка корпуса Графит Эскиз материалы Аста ПМ123 20 мм
