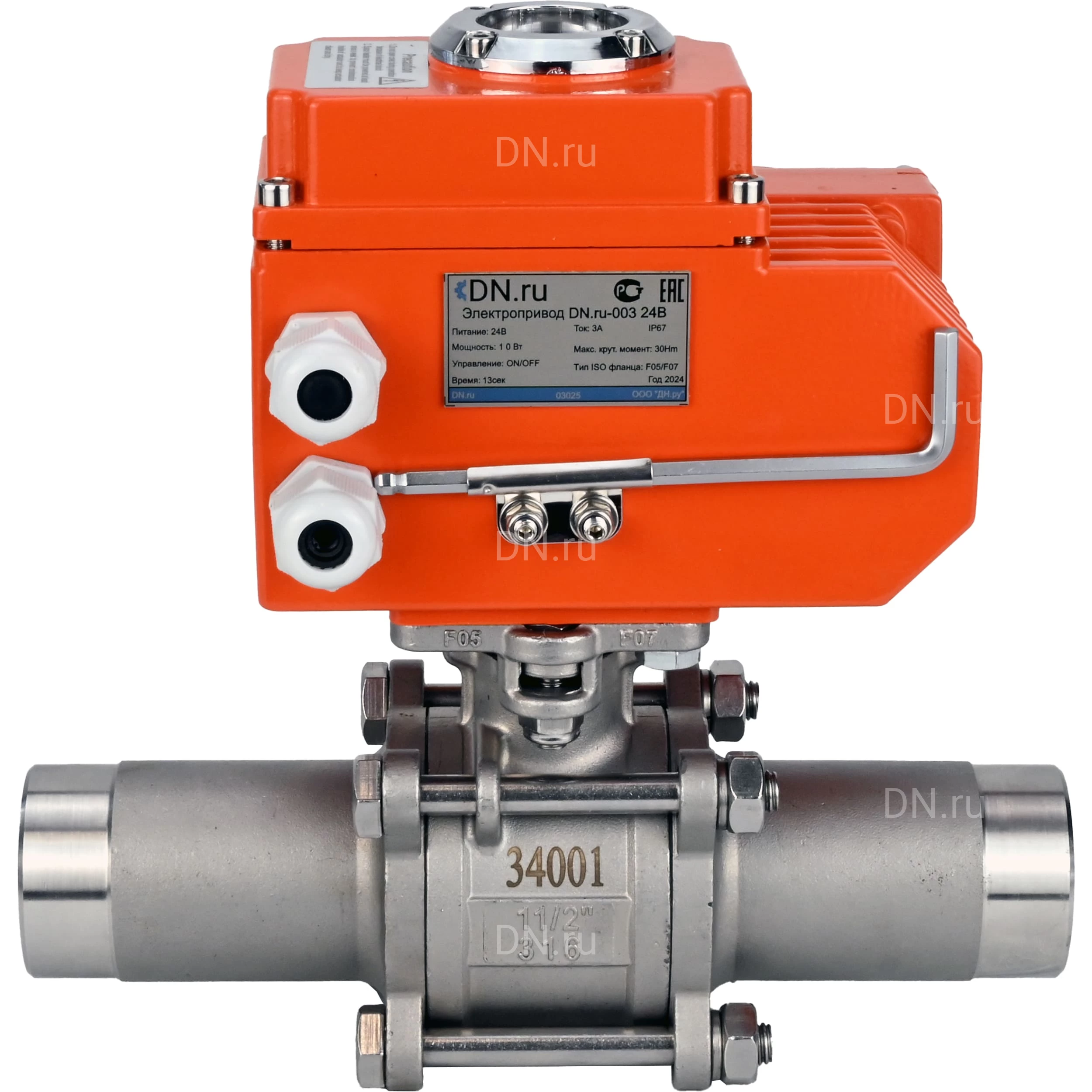

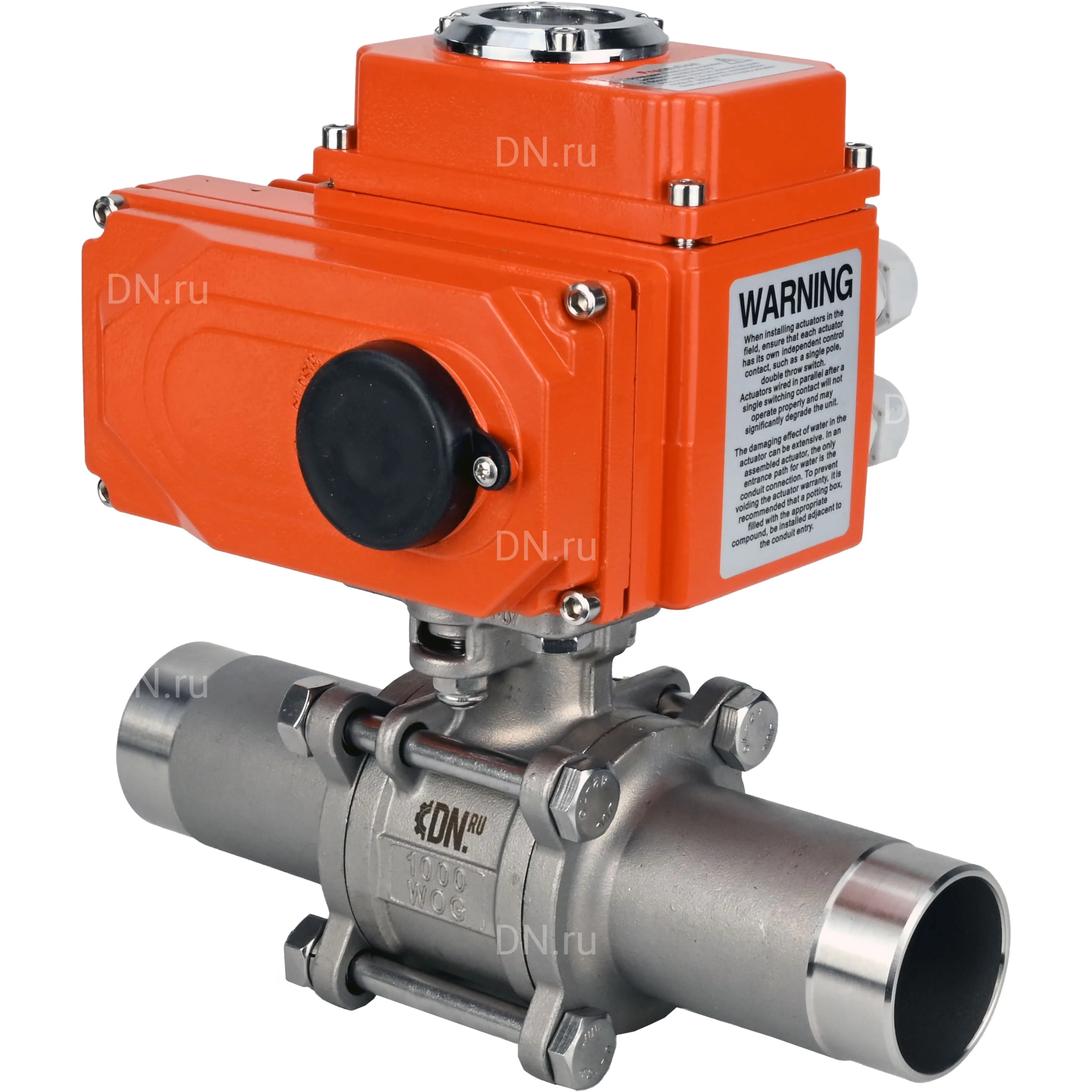

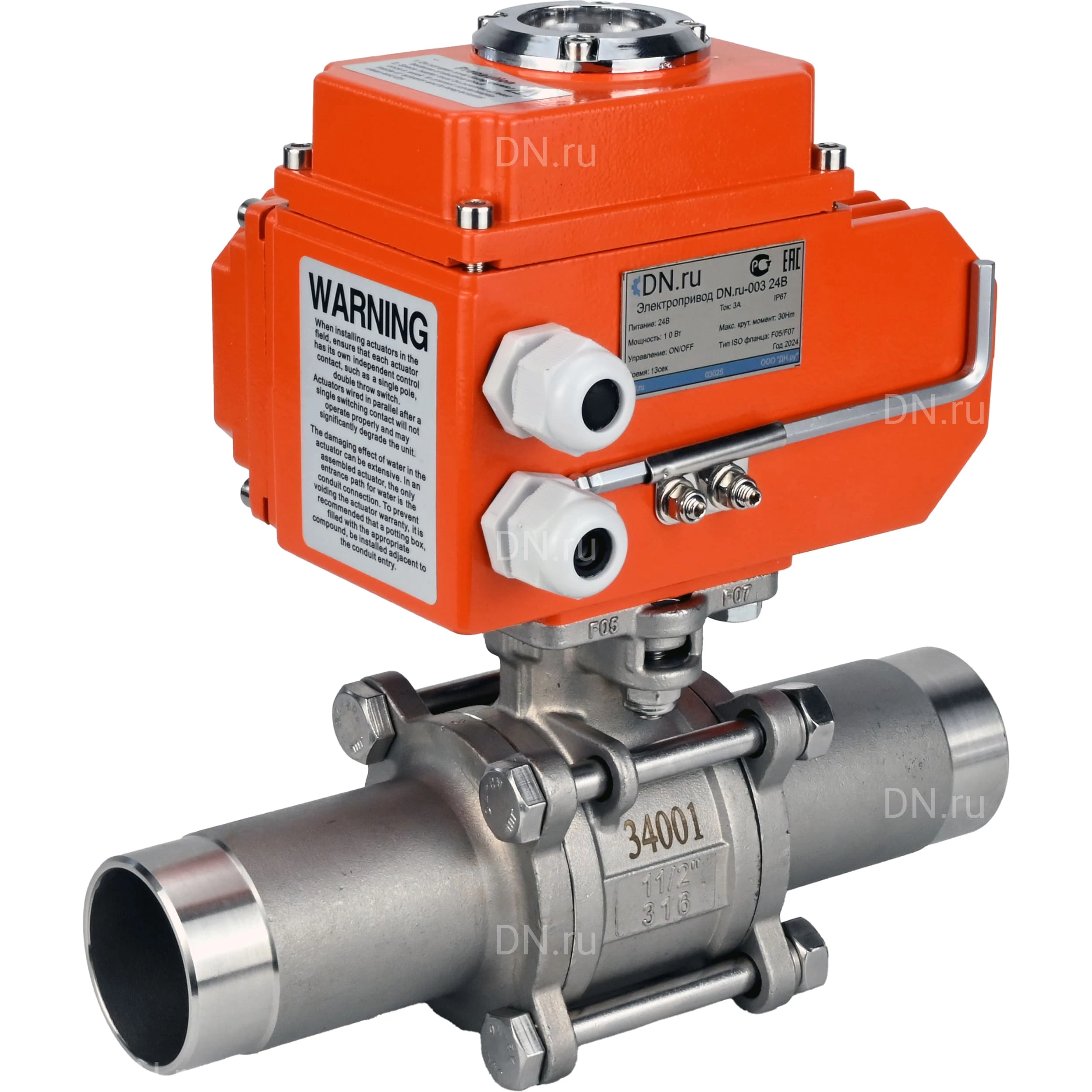

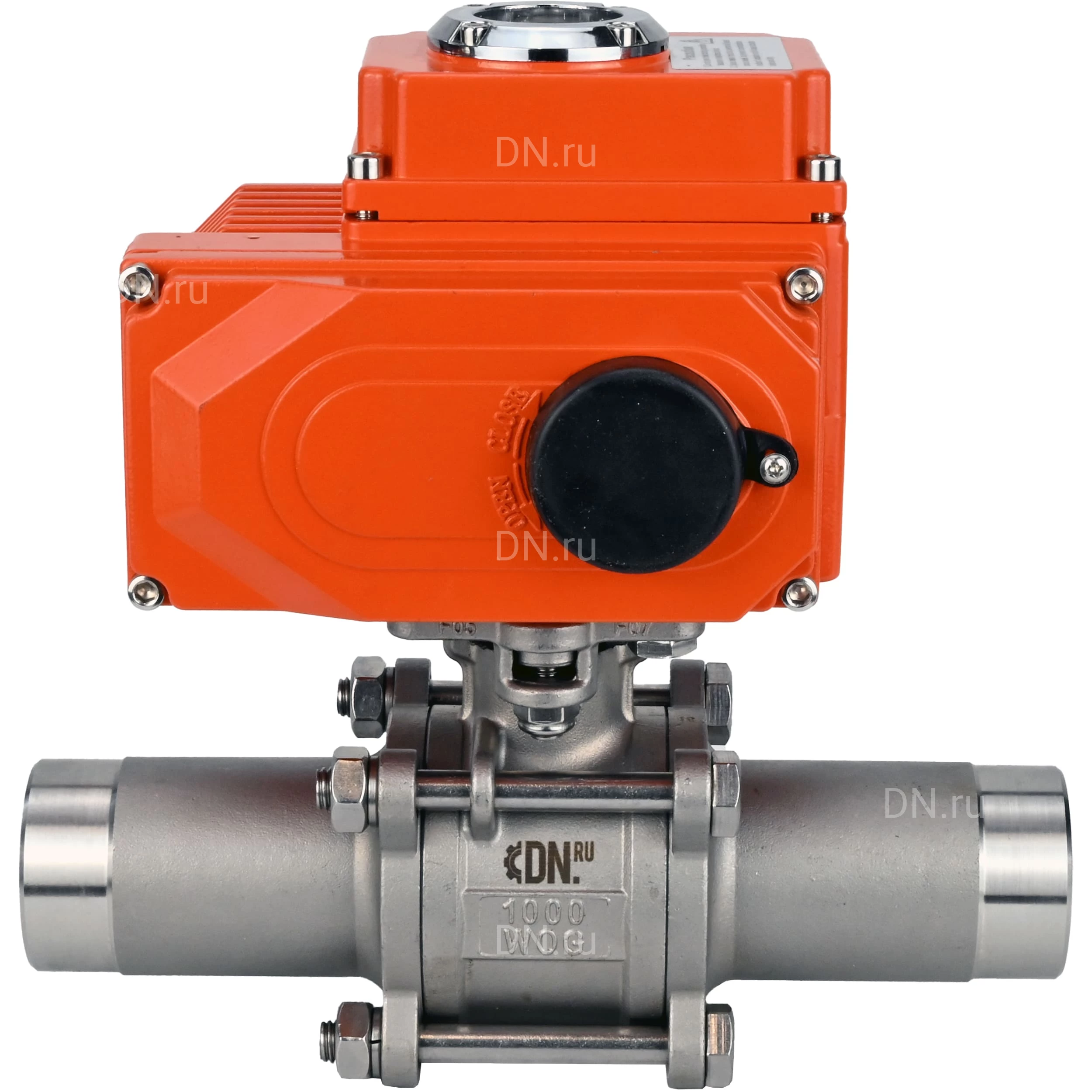

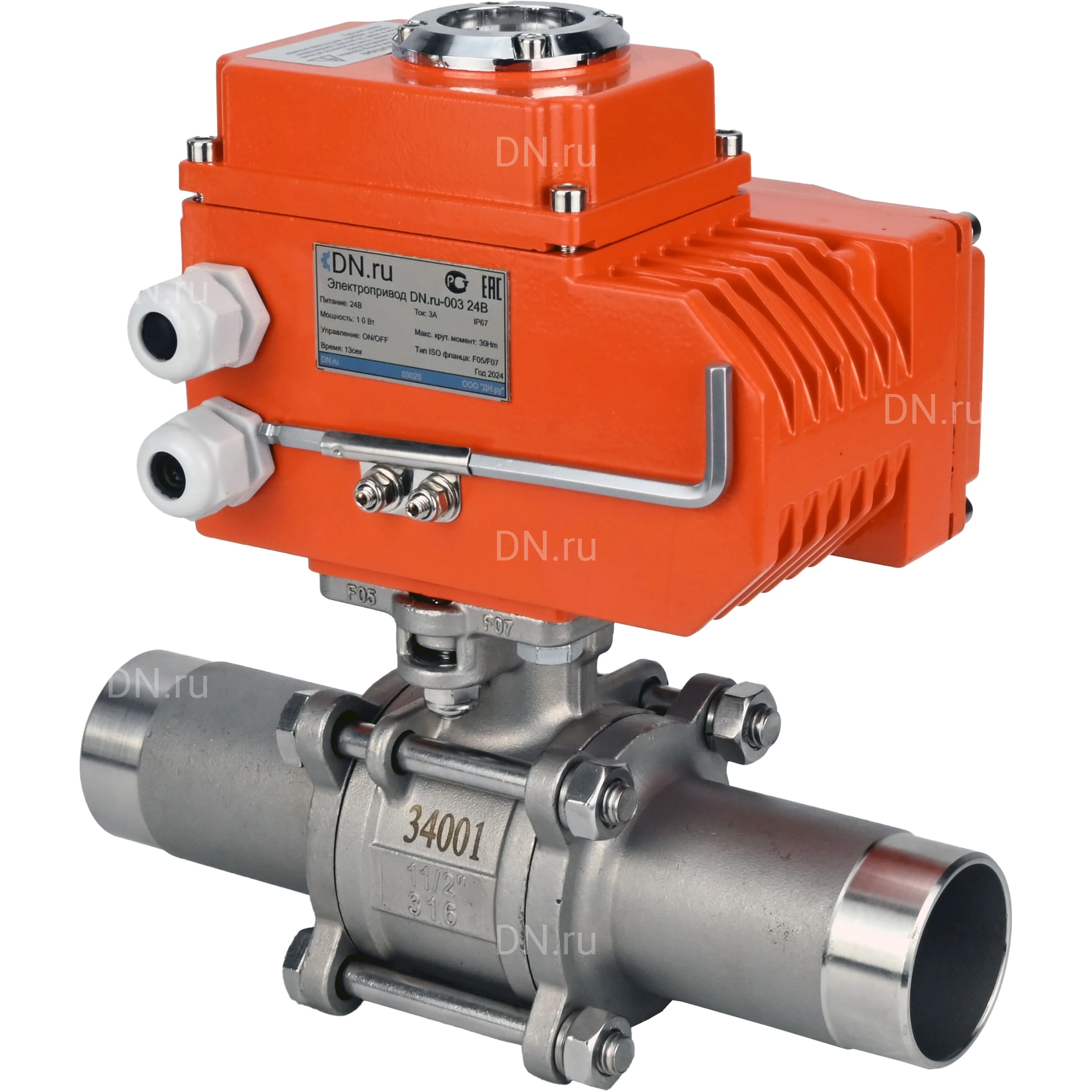

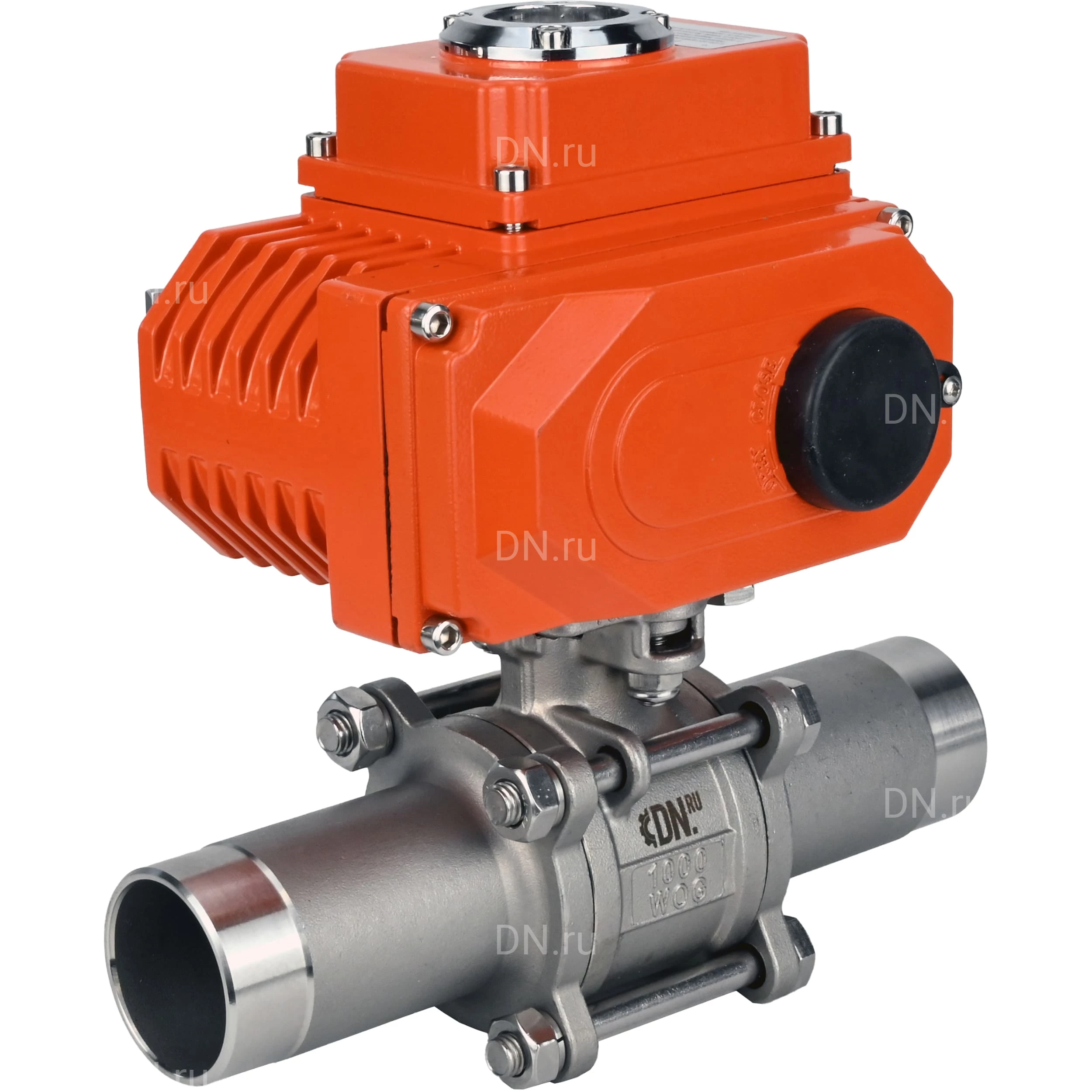

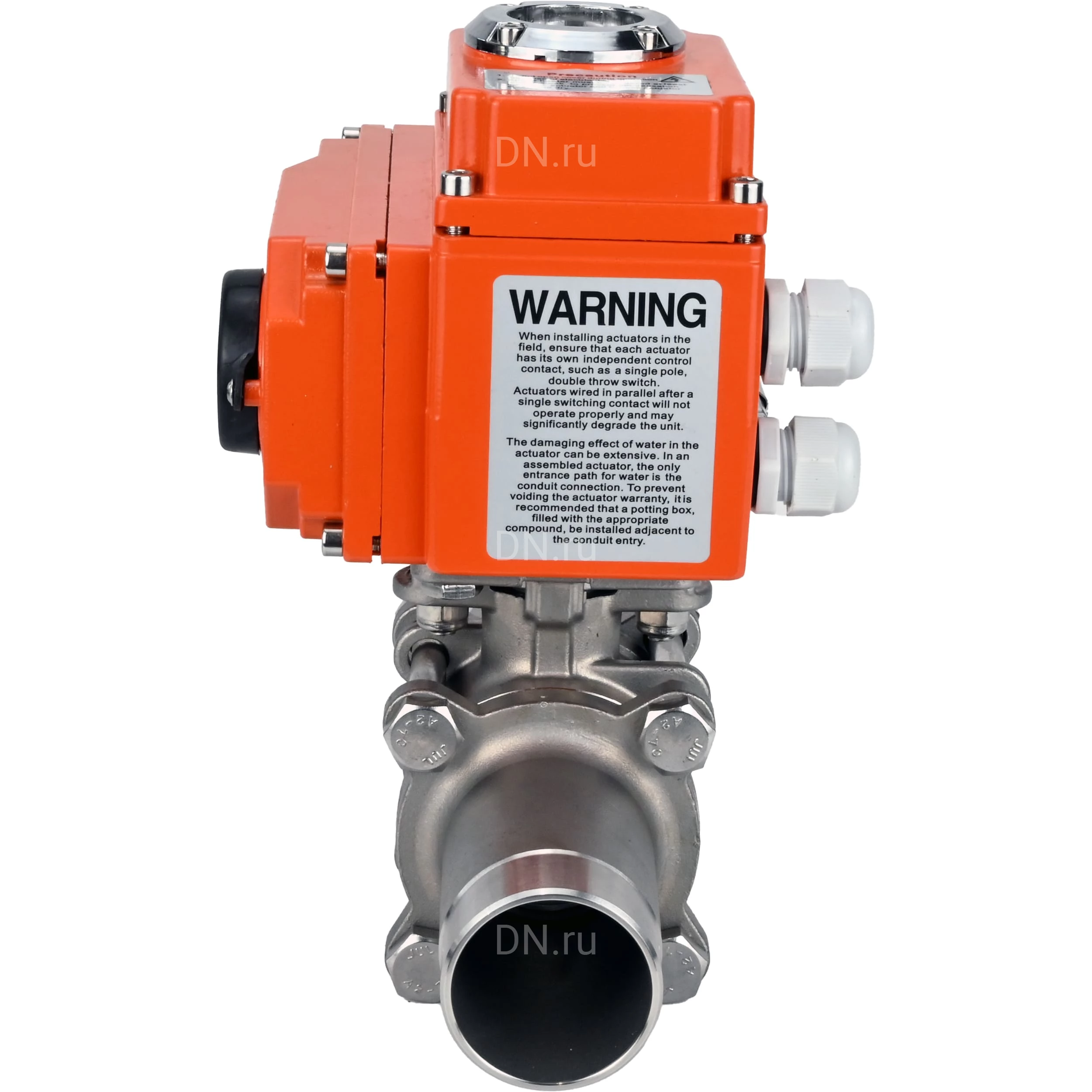

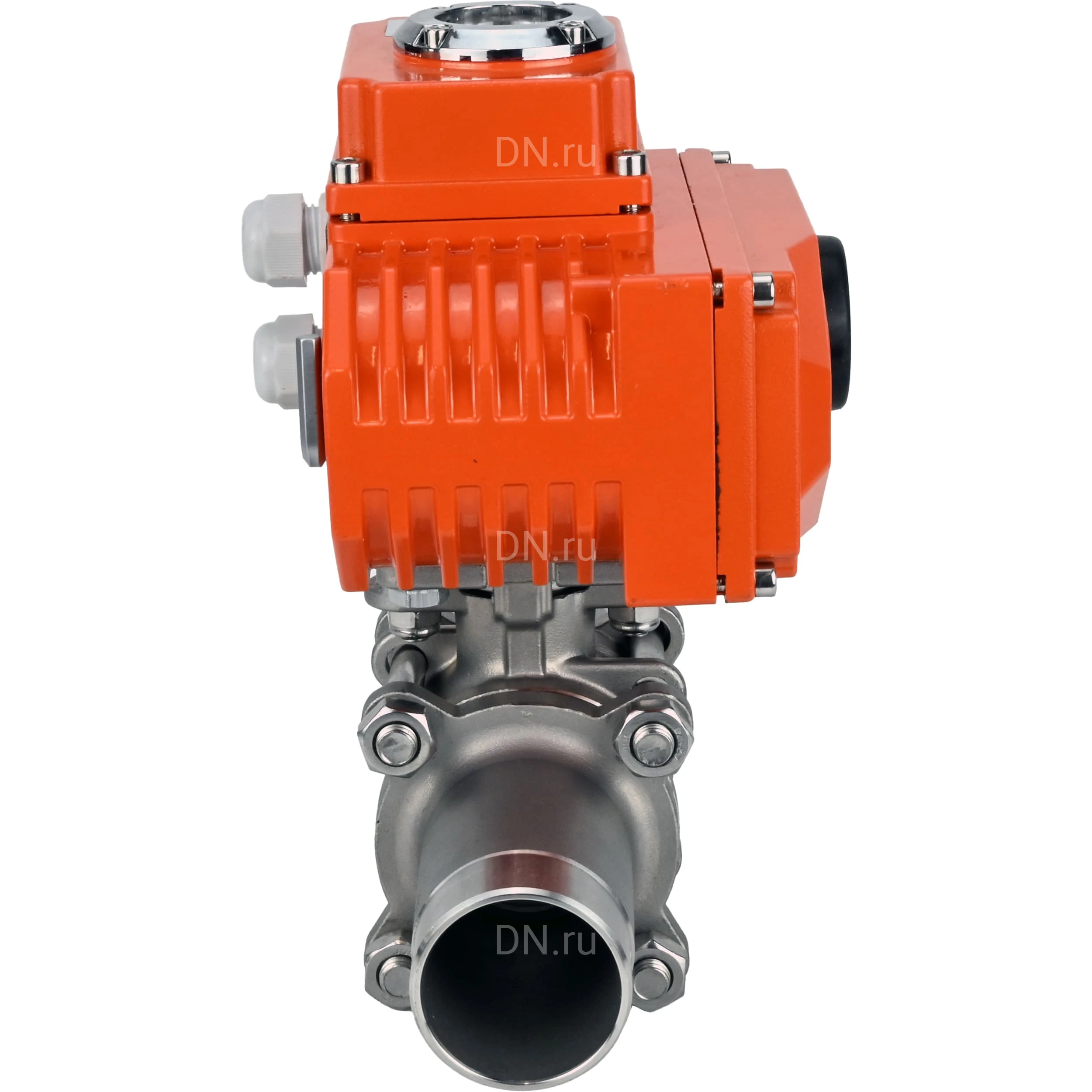

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду100 Ру16 полнопроходной, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EM-O1-380VAC-У1 380В HARK

Краны шаровые применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов. Электропривод четвертьоборотный DN.ru QT2-N-xEM-O1-x-У1. Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.09470/23, срок действия до 20.02.2029. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. Технические характеристики крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду100 Ру16: Номинальное давление - 16 бар Диаметр - 100 мм Тип присоединения - под приварку Среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды Тип управления - С электроприводом Применение - водоснабжение, теплоснабжение, промышленность Проход шара крана - полнопроходной Температура рабочей среды - от -20°С до 180°С Цвет - серый Присоединение - под приварку Управление - электропривод 380В Потребляемая мощность - 40 Номинальный потребляемый ток - 0.5 А Класс герметичности - A по ГОСТ 9544 Наличие спускника - нет Водоразборный - нет Тип устройства крана - двухходовой Тип затвора - шаровый Тип ISO-фланца арматуры - F10 Размер вала арматуры (квадрат) - 22х22 мм Серия - BV3232P(3pc)-FP-W-ISO-H LONG Страна производитель - Россия Срок службы - 5 лет Гарантия - 1 г. Вес - 27.1 кг Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду100 Ру16 полнопроходной, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EM-O1-380VAC-У1 380В HARK Весогабаритные параметры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду100 Ру16: Y - 241.8 мм D - 100 мм D - 114.3 мм B - 3 мм L - 326 мм Эскиз крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду100 Ру16: Материалы деталей крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду100 Ру16: № п/п Наименование детали Материал 1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 2 Боковой элемент (2 шт) нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 3 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 4 Уплотнение шара PTFE 5 Уплотнение штока PTFE 6 Втулка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 8 Шайба нержавеющая сталь 9 Гайка нержавеющая сталь А2-70 (аналог 08Х18Н10) 10 Болт нержавеющая сталь А2-70 (аналог 08Х18Н10) 11 Рукоятка нержавеющая сталь 12 Покрытие рукоятки ПВХ 13 Гайка нержавеющая сталь А2-70 (аналог 08Х18Н10) Эскиз материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду100 Ру16: Технические характеристики крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду100 Ру16 Тип электропривода - Четвертьоборотный Тип двигателя - асинхронный Модель привода - QT-N-020EM-O1-380VAC-У1 HARK Напряжение питания - 380В Степень защиты корпуса - IP67 Материал корпуса - алюминиевый сплав, с эпоксидным порошковым покрытием Материал вала - легированная сталь Наличие ручного дублера - Шестигранник Климатическое исполнение - У1 Температура окружающей среды - от -20°С до 70°С Влажность окружающей среды - ≤95% (25°С) Потребляемая мощность - 40 Вт Мощность обогревателя - 5 Вт Крутящий момент привода - 200 Нм Номинальный потребляемый ток - 0.5 А Взрывозащита - нет Класс изоляции - F по ГОСТ IEC 60034-2-1-2017 Тип ISO-фланца привода - F07/F10 Размер штока арматуры квадрат для привода - 22х22 мм Тепловая защита - есть Время цикла открытия/закрытия - 30 сек. Угол поворота привода - 90° Кабельный ввод - гермоввод 2xM18 Уровень шума - 50 дБ Страна производитель привода - Китай Гарантия - 1 мес. Вес - 27.1 кг. Изображение электропривода QT-N-020EM-O1-380VAC-У1 HARK
