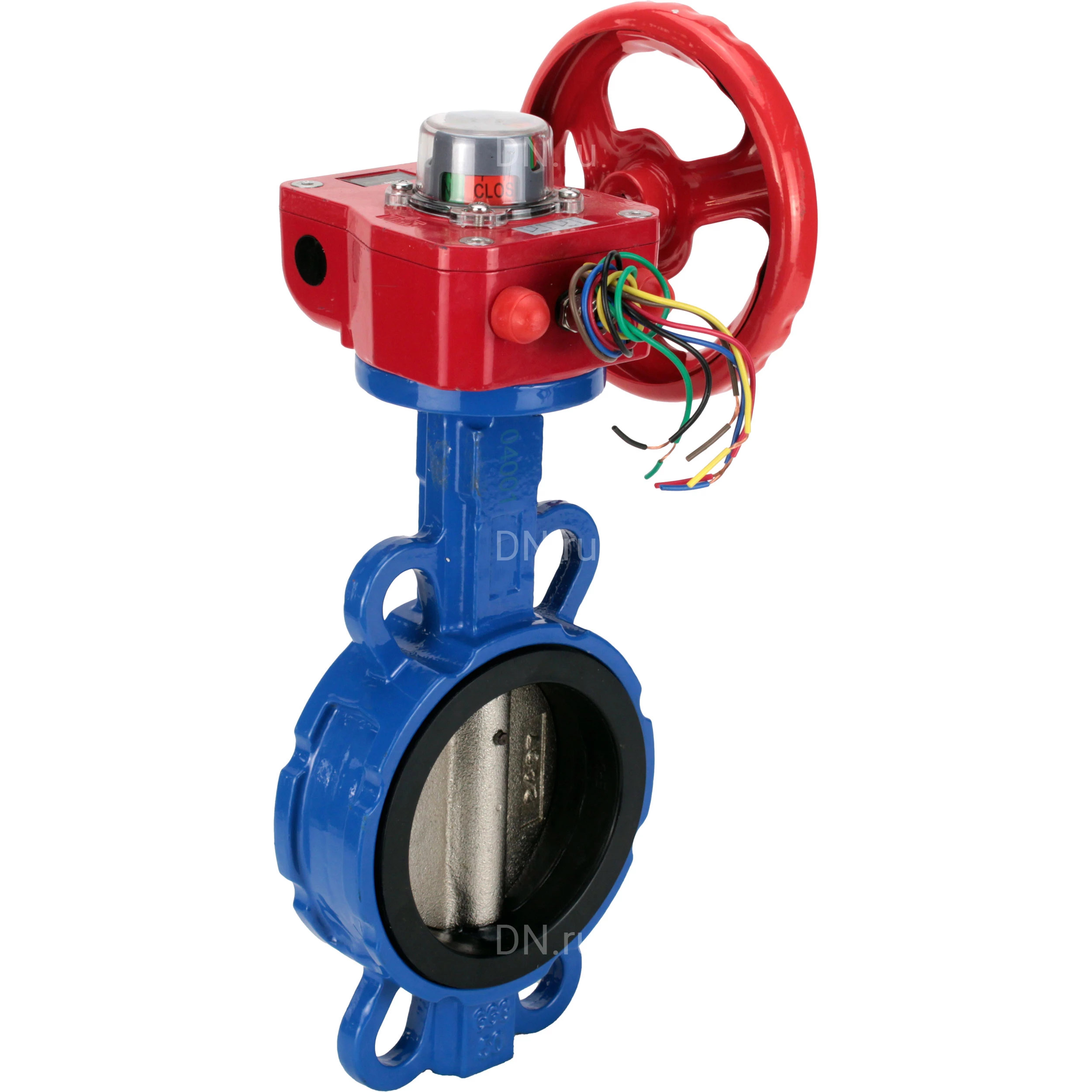

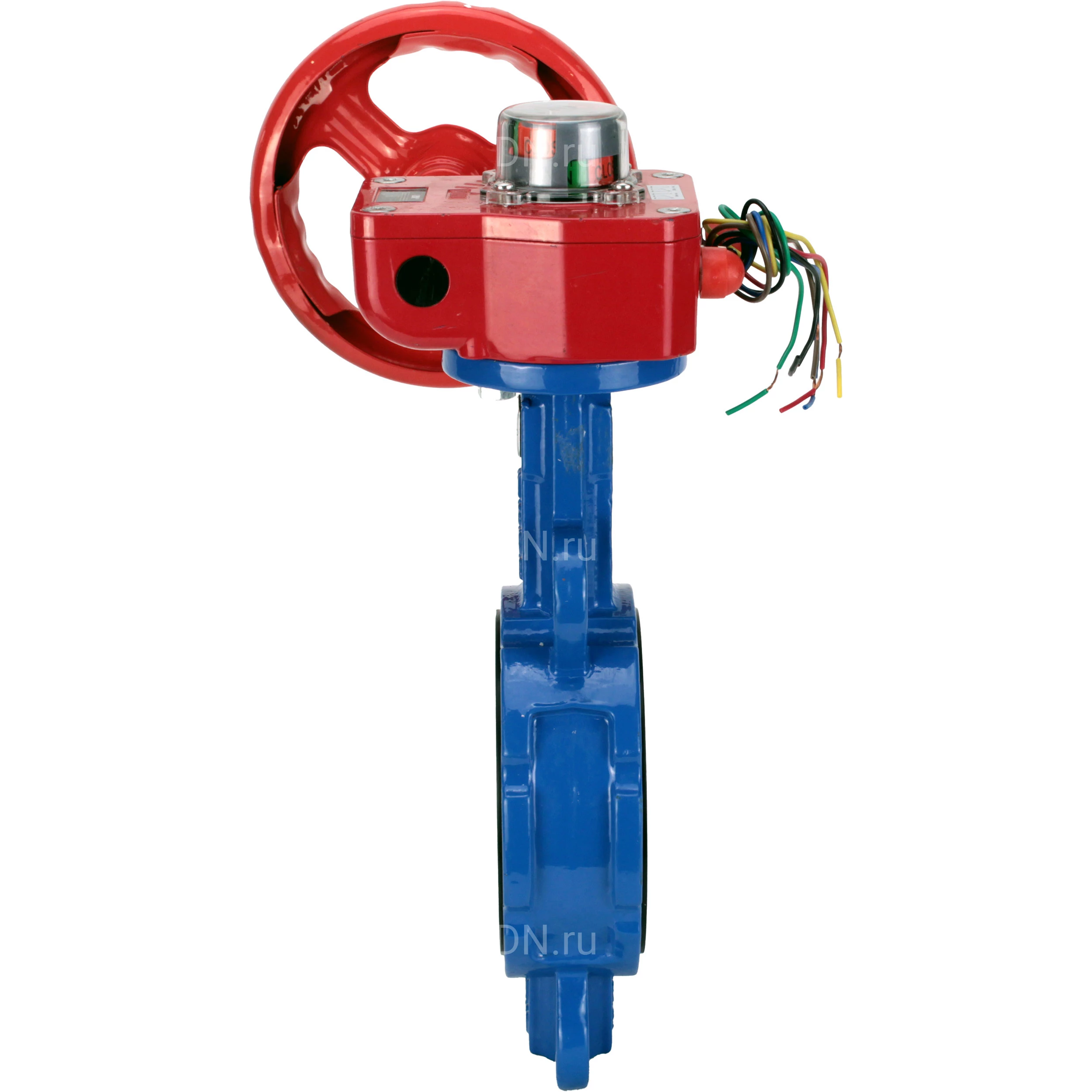

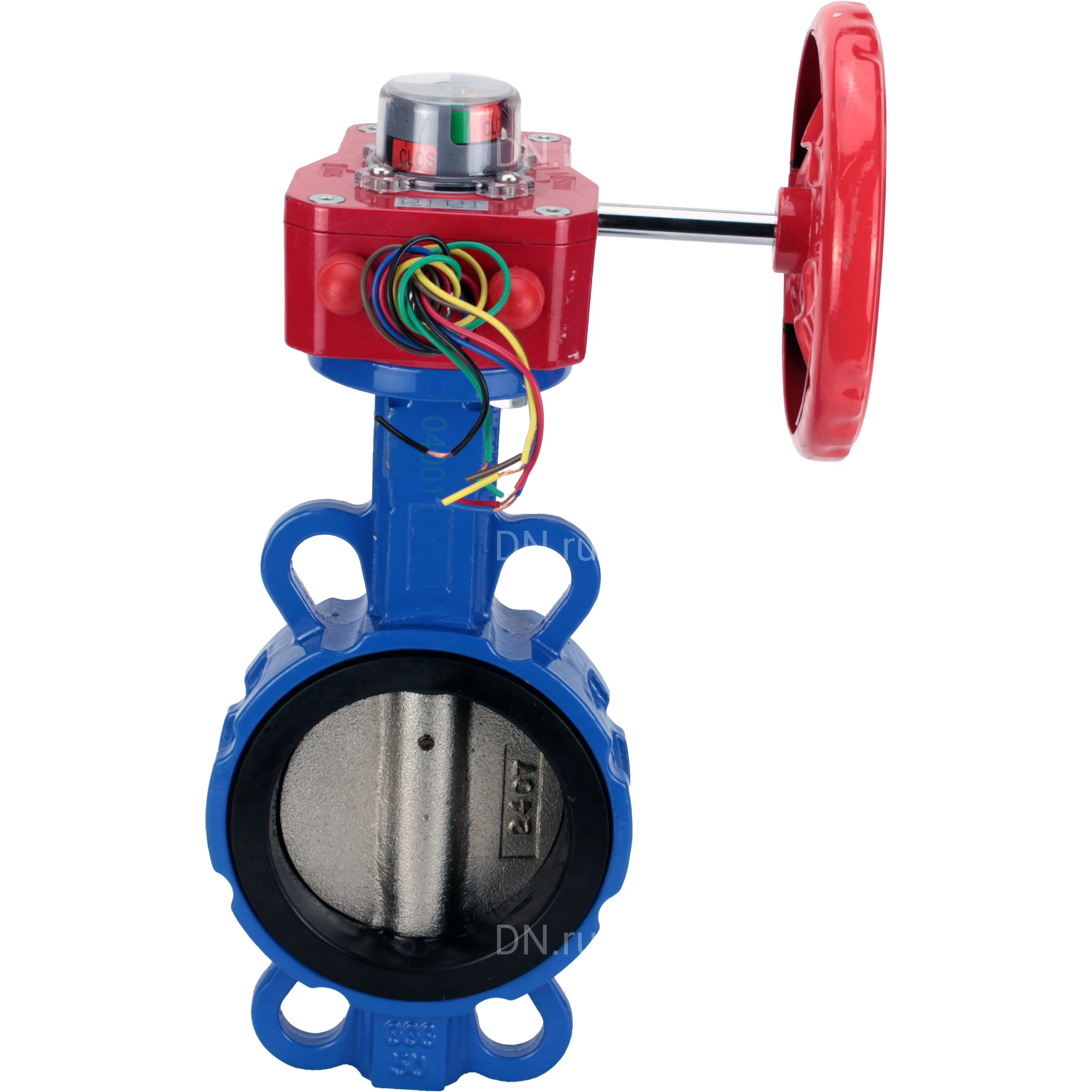

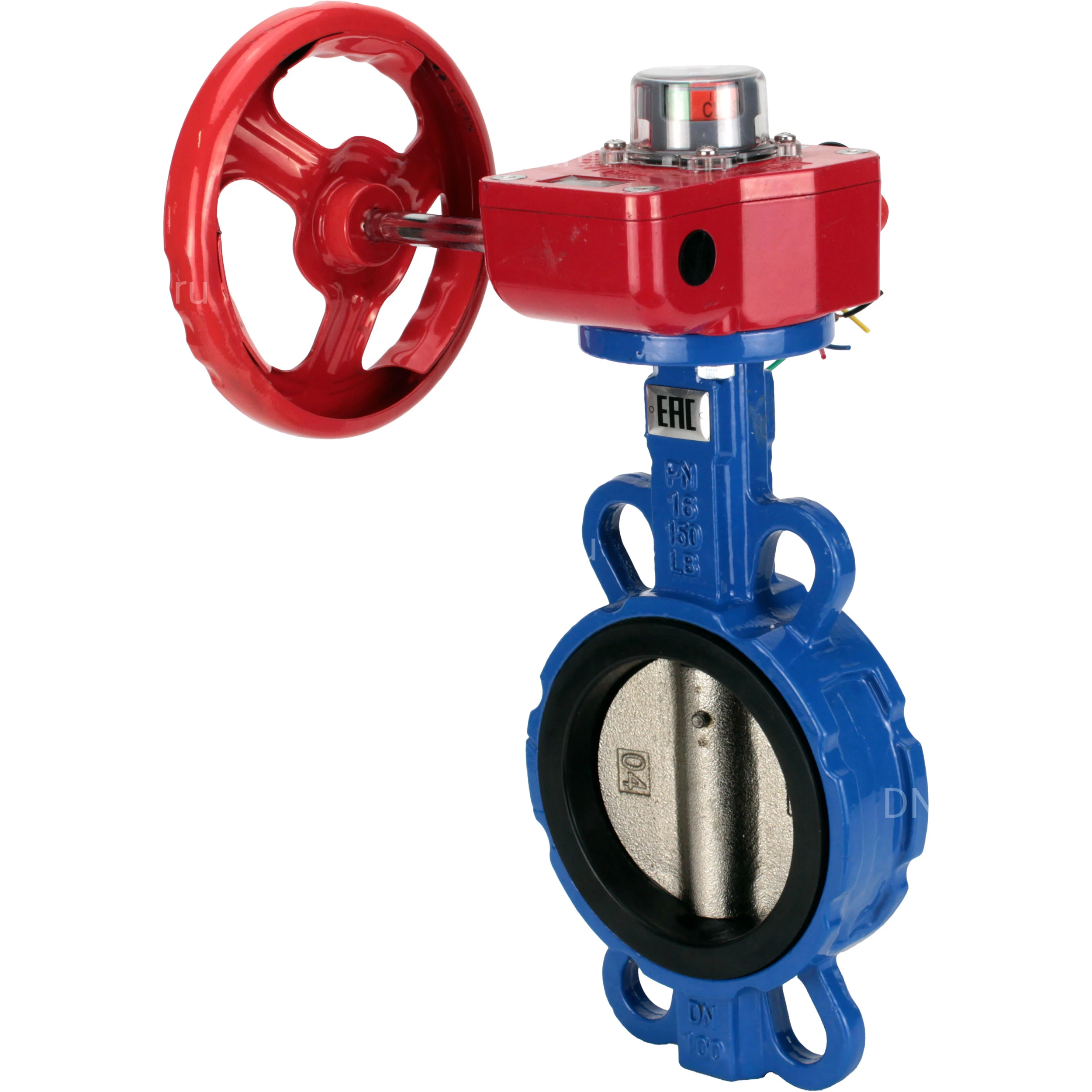

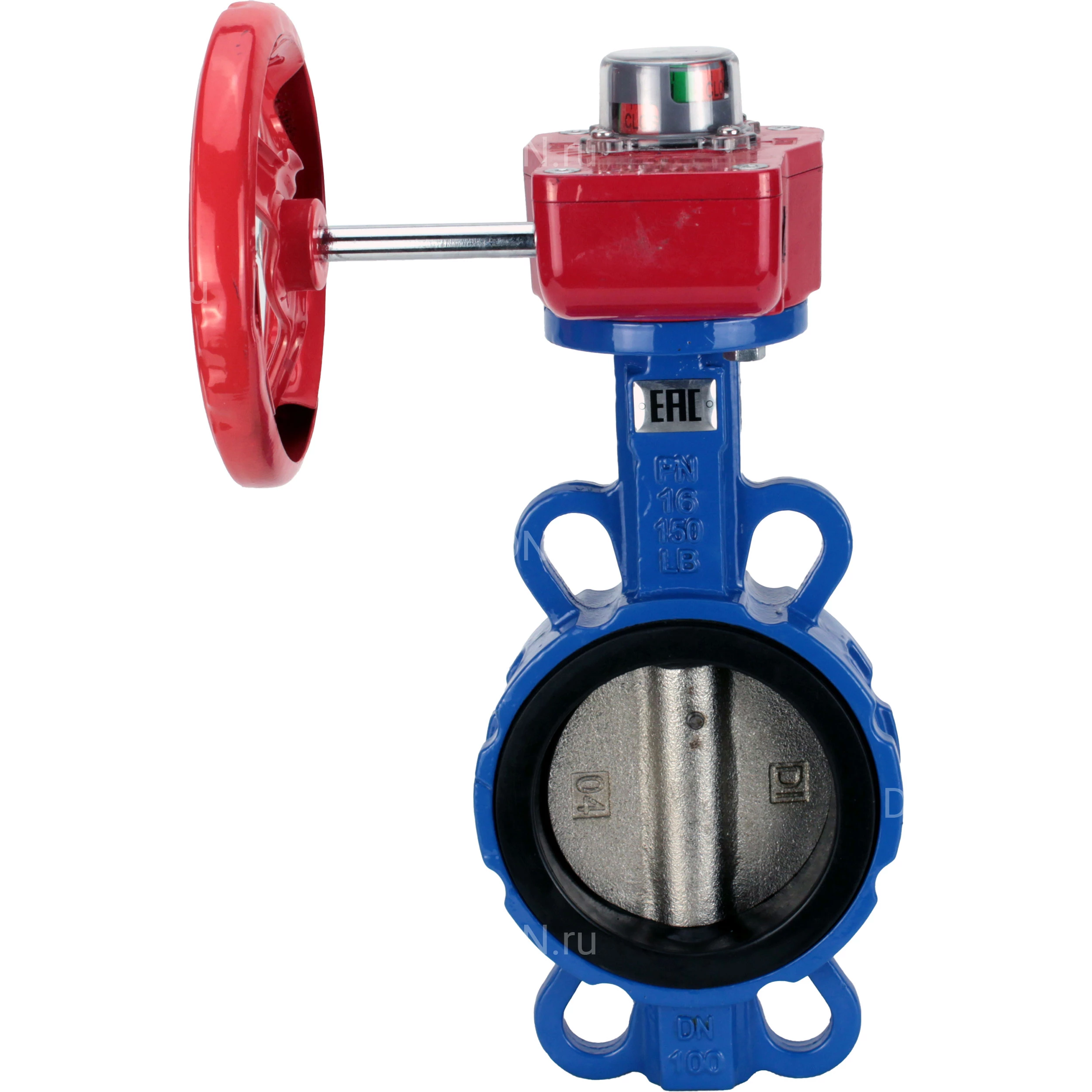

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду40 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, 9х9, F05, с редуктором HGBF RQN1-180Z с индикатором положения и датчиком обратной связи

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Технические характеристики затвора дискового поворотного DN.ru WBV1413E-2W-Fb Ду40 Ру16, GGG50/GGG40, EPDM, 9х9, F05: Тип затвора - поворотный дисковый Модель арматуры - WBV1413E-2W-Fb-H Диаметр - 40 мм Давление номинальное - 16 бар Среда - вода, воздух, слабоагрессивная среда, нейтральные среды Температура рабочей среды - от -20 до +120°C Цвет затвора - Синий Тип присоединения - межфланцевый Управление - редуктор Класс герметичности - A Крутящий момент - 16 Нм Тип ISO-фланца арматуры - F05 Квадрат штока - 9х9 мм Срок службы - 5 лет Гарантия - 12 мес. Страна производитель - Россия Вес арматуры - 1.6 кг Общий вес - 2.9 кг Примечание: на горизонтальных трубопроводах не рекомендуется установка вертикально - ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх. Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду40 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, 9х9, F05, с редуктором HGBF RQN1-180Z с индикатором положения и датчиком обратной связи Технические характеристики редуктора DN.ru HGBF RQN1-180Z: Степень защиты корпуса - IP67 Температура окружающей среды - от-30 до +120 °C Выходной крутящий момент - 180 Нм Тип ISO-фланца редуктора - F05/F07 Квадрат штока редуктора - 14х14 мм Вес ручного дублера - 1.3 кг редуктор DN.ru HGBF RQN1-180Z Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1413E-2W-Fb Ду40 Ру16, GGG50/GGG40, EPDM, 9х9, F05: L - 43 мм D2 - 50 мм H - 146 мм H1 - 74 мм Dм - 73 мм Dк - 75 мм Эскиз габаритов затвора дискового поворотного DN.ru WBV1413E-2W-Fb Ду40 Ру16, GGG50/GGG40, EPDM, 9х9, F05 Габаритные и установочные размеры редуктора DN.ru HGBF RQN1-180Z: H - 73 мм B - 127 мм A - 165 мм C - 84 мм E - 12 мм F - 47 мм D - 66 мм d1 - 35 мм D2 - 81 мм D3 - 50/70 мм Эскиз габаритов редуктора DN.ru HGBF RQN1-180Z Материалы деталей затвора дискового поворотного DN.ru WBV1413E-2W-Fb Ду40 Ру16, GGG50/GGG40, EPDM, 9х9, F05: № Наименование Материал 1 Корпус чугун GGG50 (аналог ВЧ50) 2 Манжета EPDM 3 Диск чугун GGG40 (аналог ВЧ40) 4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) 5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 6 Втулка NBR 7 Уплотнительное кольцо NBR 8 Пластина фиксирующая углеродистая сталь Эскиз материалов затвора дискового поворотного DN.ru WBV1413E-2W-Fb Ду40 Ру16, GGG50/GGG40, EPDM, 9х9, F05 Конструкция редуктора DN.ru HGBF RQN1-180Z: № п/п Детали Материал 1 Прозрачная крышка индикатора поликарбонат 2 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Крышка алюминиевый сплав ADC 12 (аналог АЛ9) 5 Червячное колесо чугун QT450 (аналог ВЧ45) 6 Регулировочный винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Червячный вал сталь 45 8 Заглушка NBR 9 Втулка полимер PZ2175 10 Подшипник легированная сталь 11 Корпус алюминиевый сплав ADC 12 (аналог АЛ9) 12 Подшипник легированная сталь 13 Сальник резина 14 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 15 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 16 Ось сталь 45 17 Концевой выключатель - 18 Уплотнительное кольцо NBR Эскиз редуктора DN.ru HGBF RQN1-180Z
