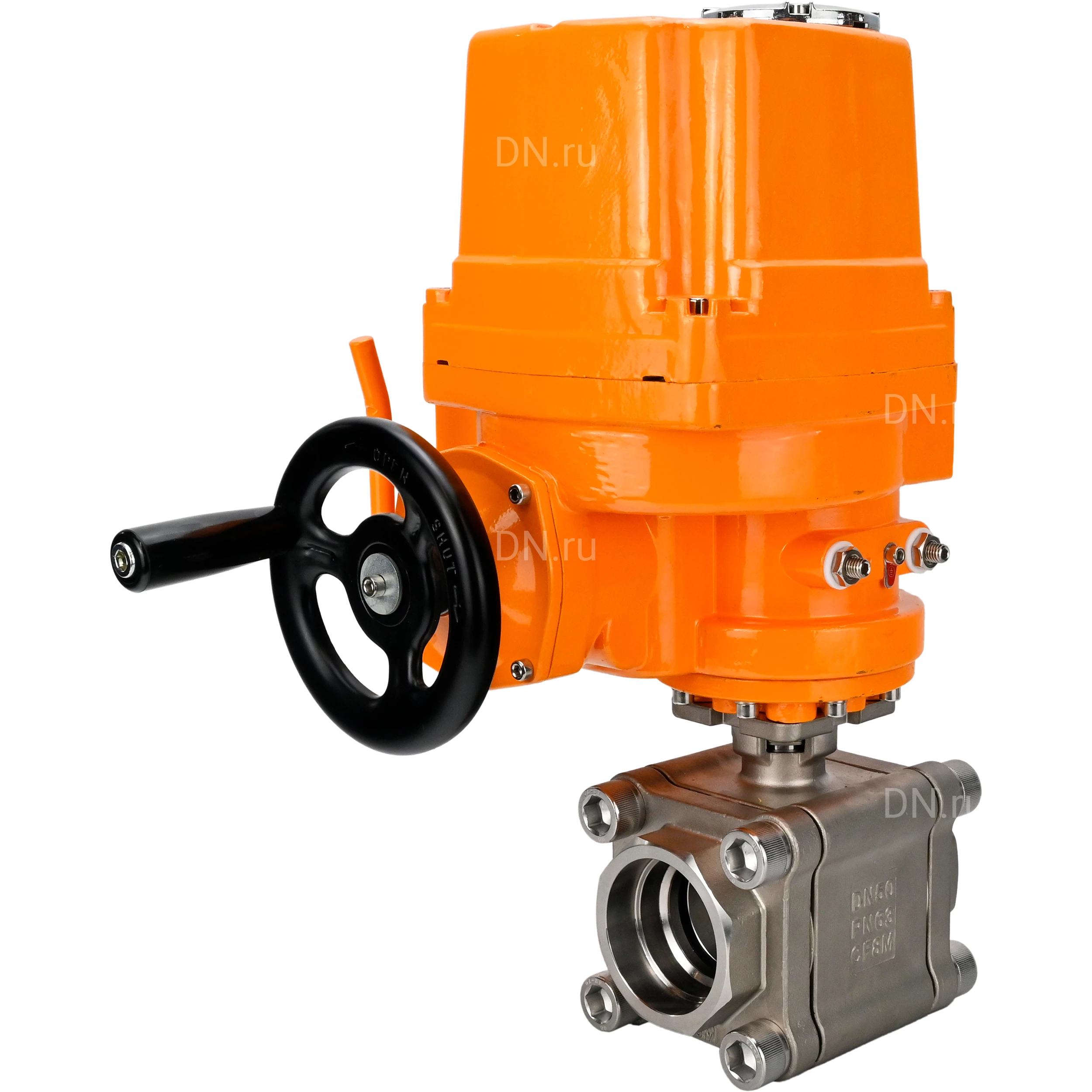

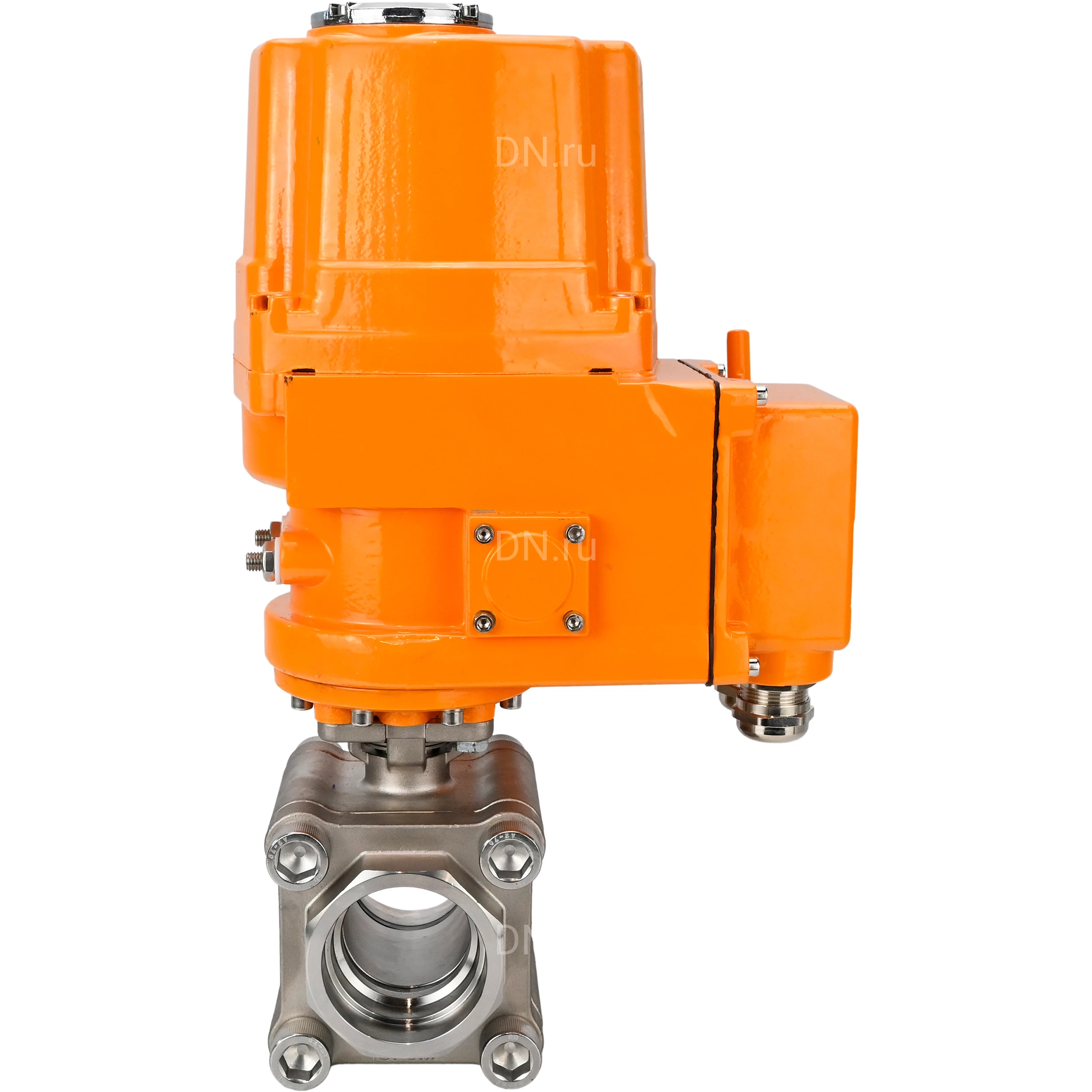

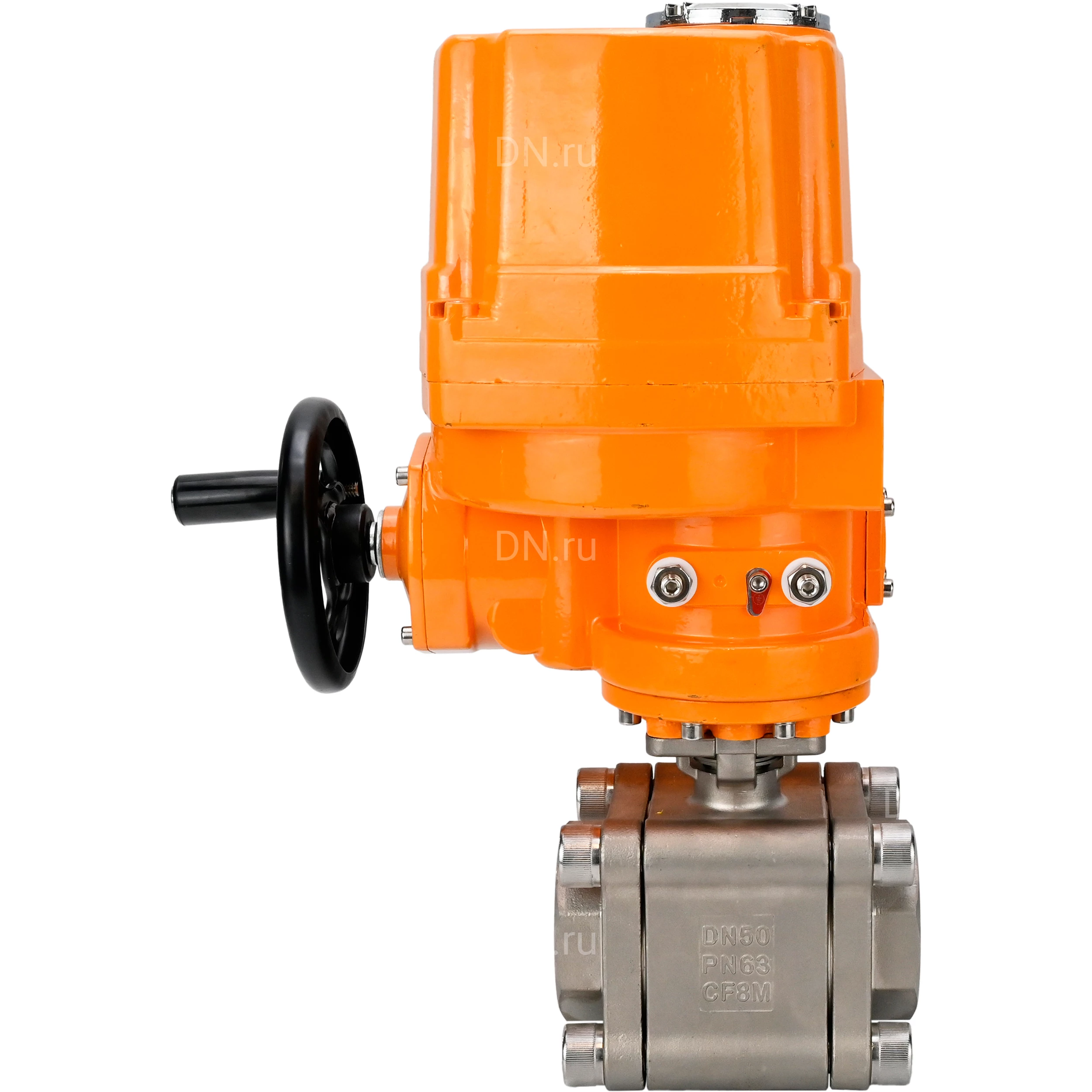

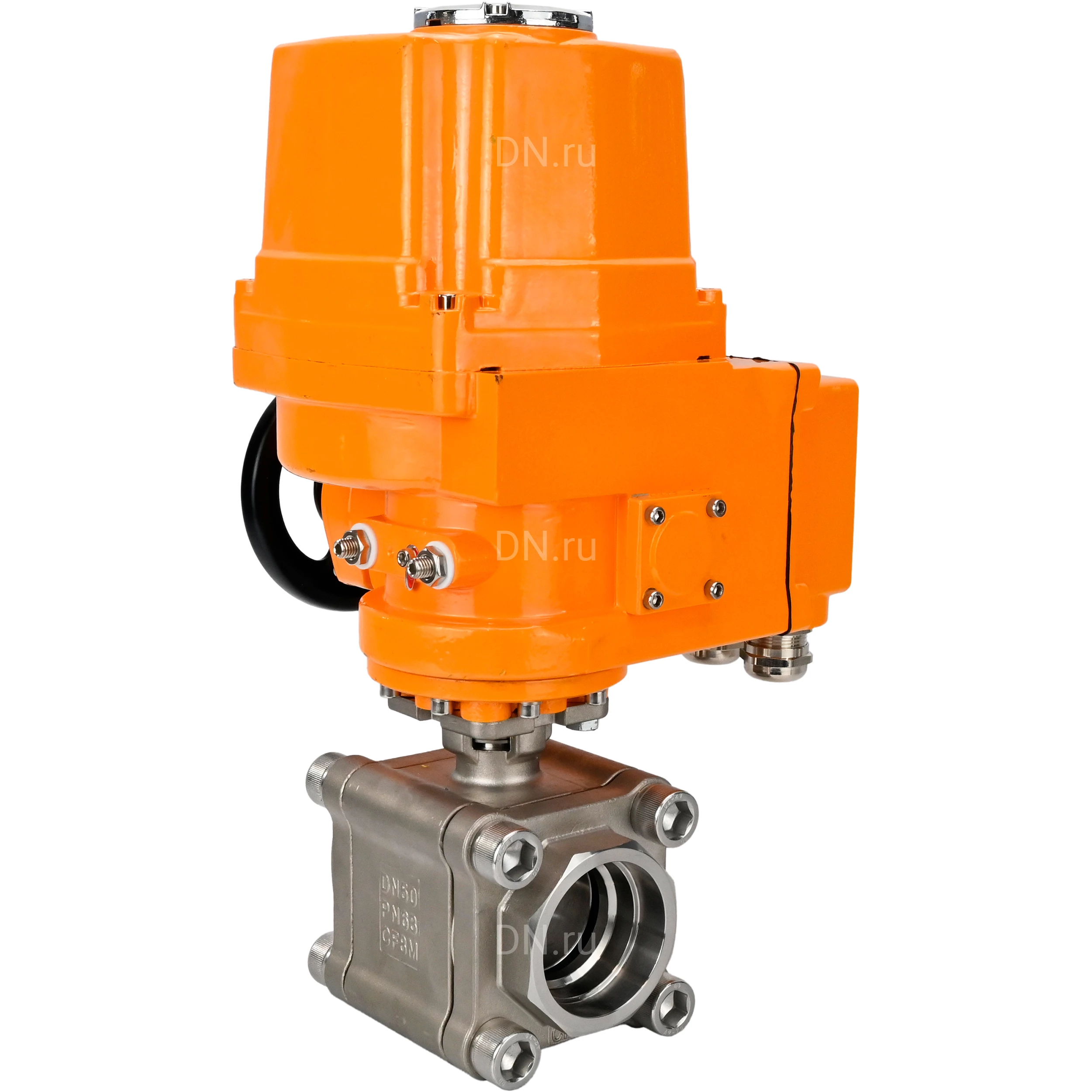

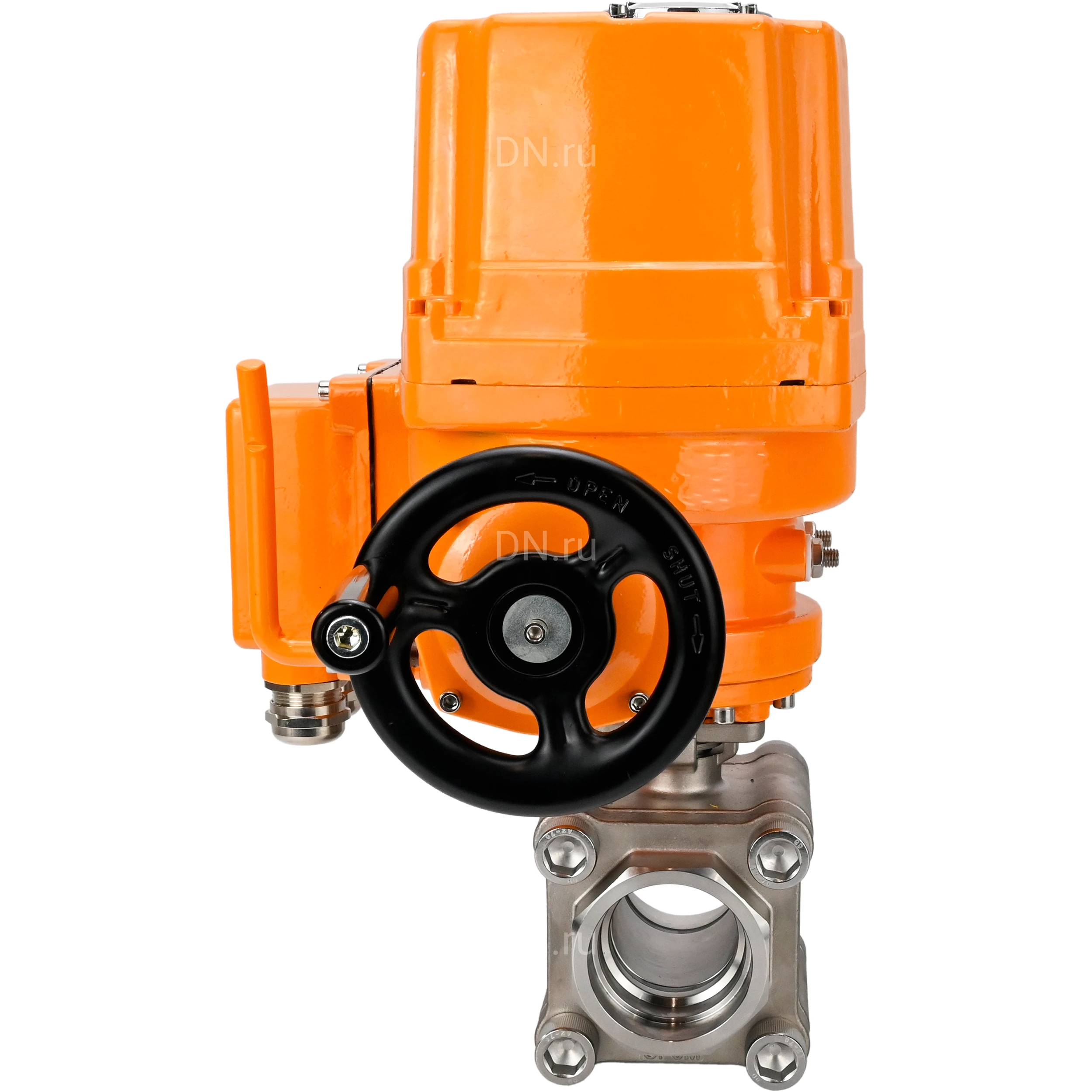

Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с 1/4-оборотным взрывозащищенным электроприводом QT-EX-010EM-O2-380VAC-У1

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.Электроприводы четвертьоборотные взрывозащищенного исполнения предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. Подходят для использования в промышленных взрывоопасных зонах. Технические характеристики крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходного, под приварку: Диаметр номинальный - 50 мм Давление номинальное - 63 бар Класс герметичности - "A" Тип уплотнения - PTFE / Фторопласт / Тефлон Серия - BV3232P(3pc)-FP-SW-ISO-H Крутящий момент - 55 Нм Тип ISO-фланца - F05, F07 Размер вала (квадрат) - 14х14 мм Присоединение - под приварку Тип устройства крана - двухходовой Проход шара крана - полнопроходной Конструкция крана - Разборный 3-х составной Тип управления - электропривод 380В Температура рабочей среды - от -29 до +204 °C Среда - вода, пар, нефтепродукты, нейтральные среды Область применения - водоснабжение, теплоснабжение, пароснабжение Страна производитель - Россия Срок службы - 10 лет Вес крана - 6.8 кг Видео крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 Габаритные и установочные размеры крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходного, под приварку: L - 140 мм Ød - 50 мм ØK - 61.1 мм S - 16 мм Эскиз габаритов крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходного, под приварку Материалы деталей крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходного, под приварку: № Наименование Материал 1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 2,3 Патрубок нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 4 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 5 Уплотнительное седло PTFE 6 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 7 Упорная шайба PTFE 8 Кольцеобразное уплотнение FKM 9 Набивка PTFE 10 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10) 11 Дисковая пружина нержавеющая сталь AISI 304 (аналог 08Х18Н10) 12 Предохранительная крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 13 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 14,15 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 17 Шпилька нержавеющая сталь AISI 304 (аналог 08Х18Н10) Эскиз материалов крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходного, под приварку Технические характеристики электропривода DN.ru QT-EX-010EM-O2-380VAC-У1: Модель привода - QT-EX-010EM-O2-380VAC-У1 Наличие ручного дублера - нет Тип электропривода - Четвертьоборотный Напряжение питания - 380В Степень защиты корпуса - IP67 Взрывозащита - есть Ток электродвигателя - 0.2 А Крутящий момент - 100 Нм Тип ISO-фланца привода - F05, F07 Квадрат штока - 14х14 мм Вес привода - 13 кг Страна производитель привода - Китай Электропривод DN.ru QT-EX-010EM-O2-380VAC-У1 Габаритные и установочные размеры электропривода DN.ru QT-EX-010EM-O2-380VAC-У1: Y - 240 мм Z - 270 мм X - 300 мм Эскиз габаритов электропривода DN.ru QT-EX-010EM-O2-380VAC-У1
