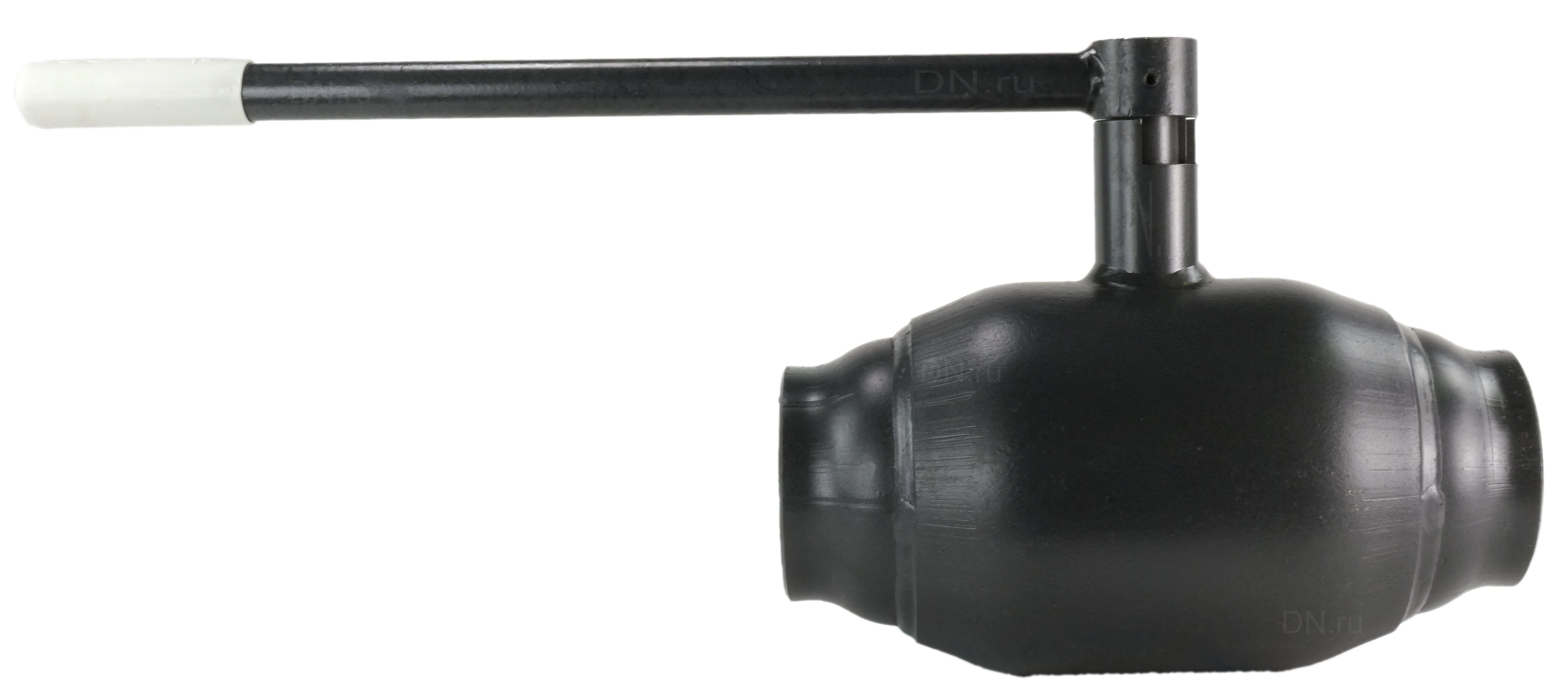

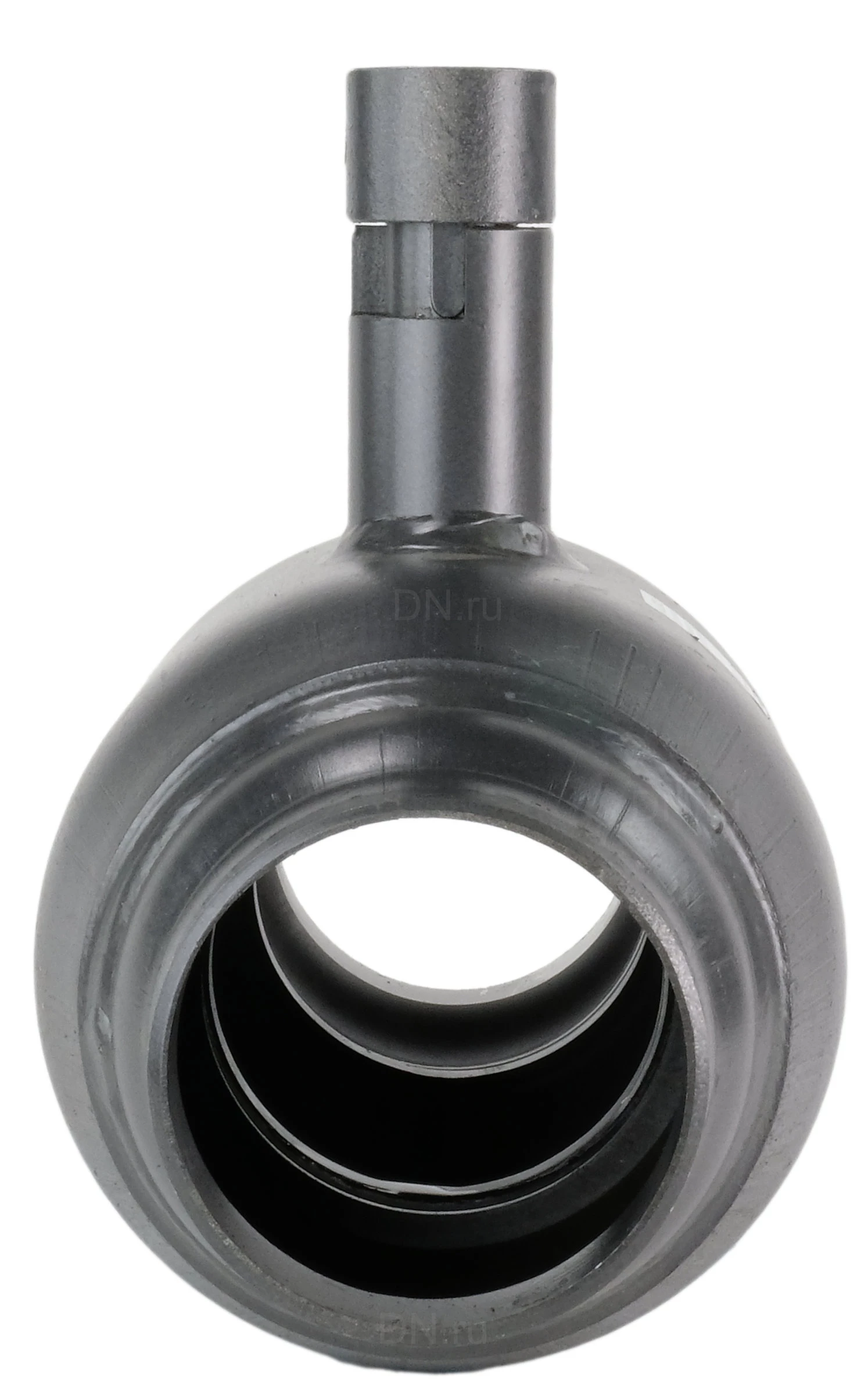

Кран шаровой ALSO КШ.П.080.25-01 Ду80 Ру25 стандартнопроходной, двухходовой, углеродистая сталь 20, уплотнение - PTFE, под приварку, ручка-рычаг

Отличительной особенностью шаровых кранов ALSO Ду80 Ру25 под приварку является их долговечность и износоустойчивость. Краны прослужат порядка 25 лет или другими словами 10 000 циклов «открытия и закрытия». Что касается конструкции, то корпус кранов шаровых ALSO изготавливается из стали (углеродистой, легированной или коррозионностойкой). Рабочим элементом является шар, выполненный из стали нержавеющей. Седловое уплотнение – из фторопласта (PTFE), благодаря данному уплотнению его износ практически исключается. Общие параметры крана шарового ALSO КШ.П-01 Ду80 Ру25: Рабочая среда: вода, не агрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки. Рабочее давление: 25 бар Температура: от - 40 °С до + 200 °С Класс герметичности: 'А' по ГОСТ 9544-2015. Климатическое исполнение: по ГОСТ 15150-69: «У» для кранов из Ст.20, и «ХЛ» - для кранов из сталей 09Г2С и 12Х18Н10Т. Полный ресурс: 10 000 циклов. Полный срок службы: 25 лет. Производство: Россия. Вес: 4,9 кг. Кран шаровой ALSO КШ.П.080.25-01 Ду80 Ру25 стандартнопроходной, двухходовой, углеродистая сталь 20, уплотнение - PTFE, под приварку, ручка-рычаг Габаритные размеры крана шарового ALSO КШ.П-01 Ду80 Ру25: d = 63 мм d* = 89 мм S = 4 мм D = 114 мм H = 152 мм h = 67 мм I = 295 кг L = 280 мм (строительная длина) Эскиз размеров крана шарового ALSO КШ.П-01 Ду80 Ру25 Таблица материалов крана шарового ALSO КШ.П-01 Ду80 Ру25: № Деталь Материал 1 ручка сталь 3 2 гайка оцинкованная сталь 3 кольцо уплотнительное фторсилоксан 4 кольцо Ф4К20 (PTFE +20% С) 5 шток сталь 20Х13 6 пружина сталь 65Г (оцинкованная сталь) 7 кольцо опорное сталь 08ПС 8 уплотнитель седла фторсилоксан 9 седло Ф4К20 (PTFE +20% С) 10 шар DN 10–32: сталь 20Х13 (AISI 420)DN 40, 65: сталь 08Х18Н10 (AISI 304)DN 50, 80–300: сталь 08Х13 (AISI 409)DN 350–600: сталь 12Х18Н10Т (AISI 321) 11 горловина сталь 20 12 корпус сталь 20 13 патрубок сталь 20 Эскиз материалов крана шарового ALSO КШ.П-01 Ду80 Ру25 Краны шаровые ALSO Ду80 Ру25 под приварку устанавливаются на трубопроводах в любом положении. В случае установки на горизонтальном трубопроводе кран должен быть «открыт», на вертикальном же, при приварке нижнего конца крана он должен быть «закрыт». Максимальной амплитудой вибрационного смещения трубопроводов считается не более 0,25 мм. При эксплуатации шаровых кранов ALSO строго запрещается их использование в качестве регулирующей арматуры.
