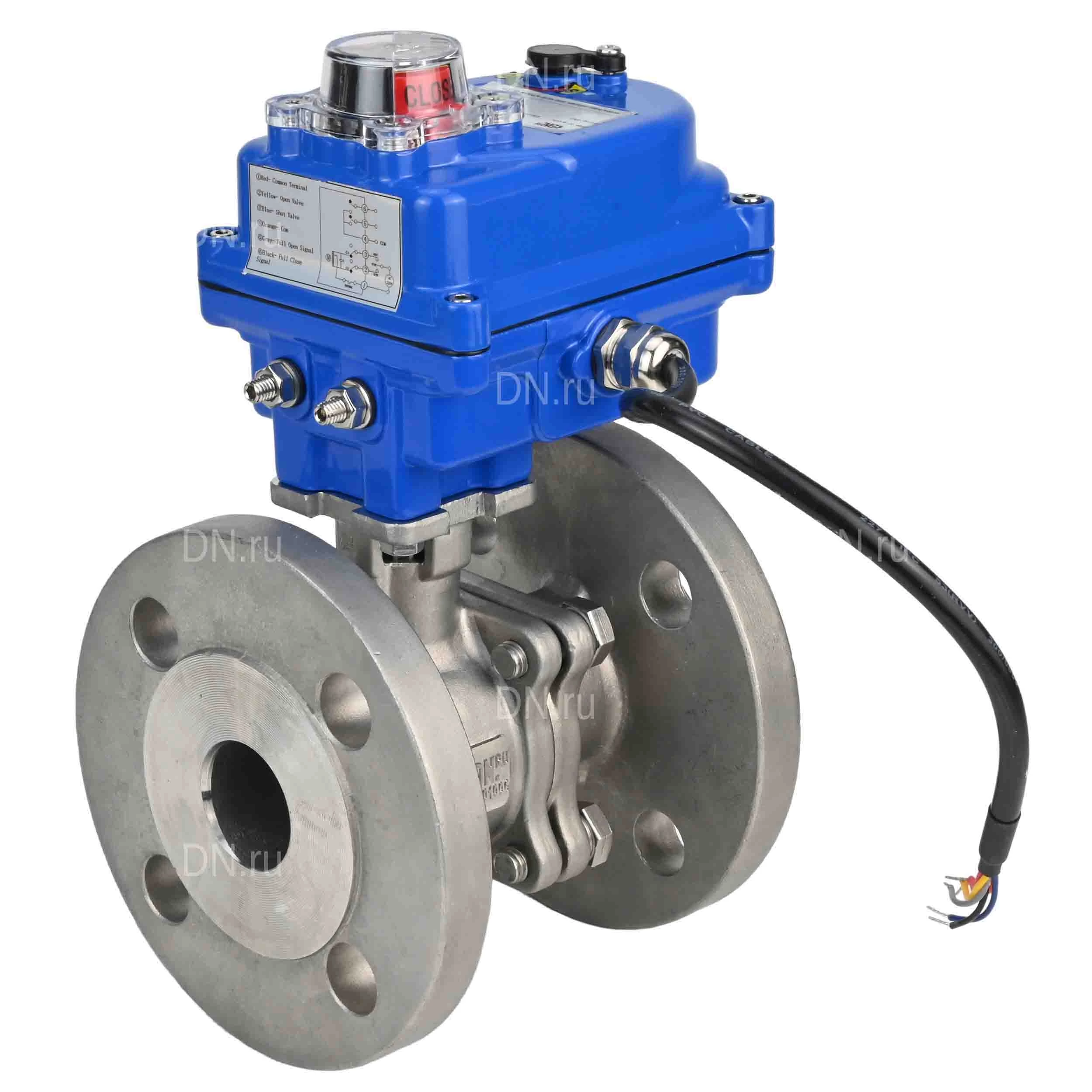

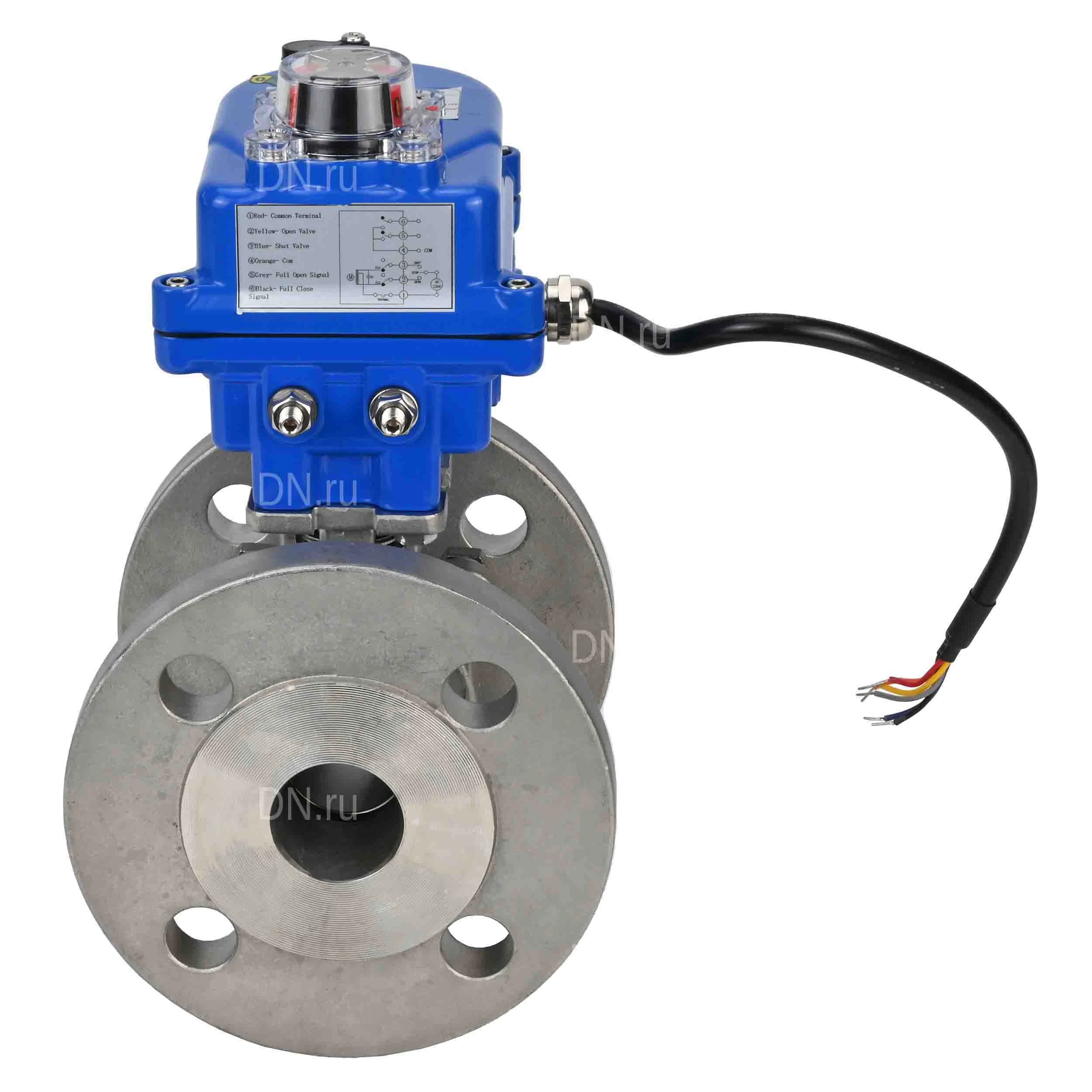

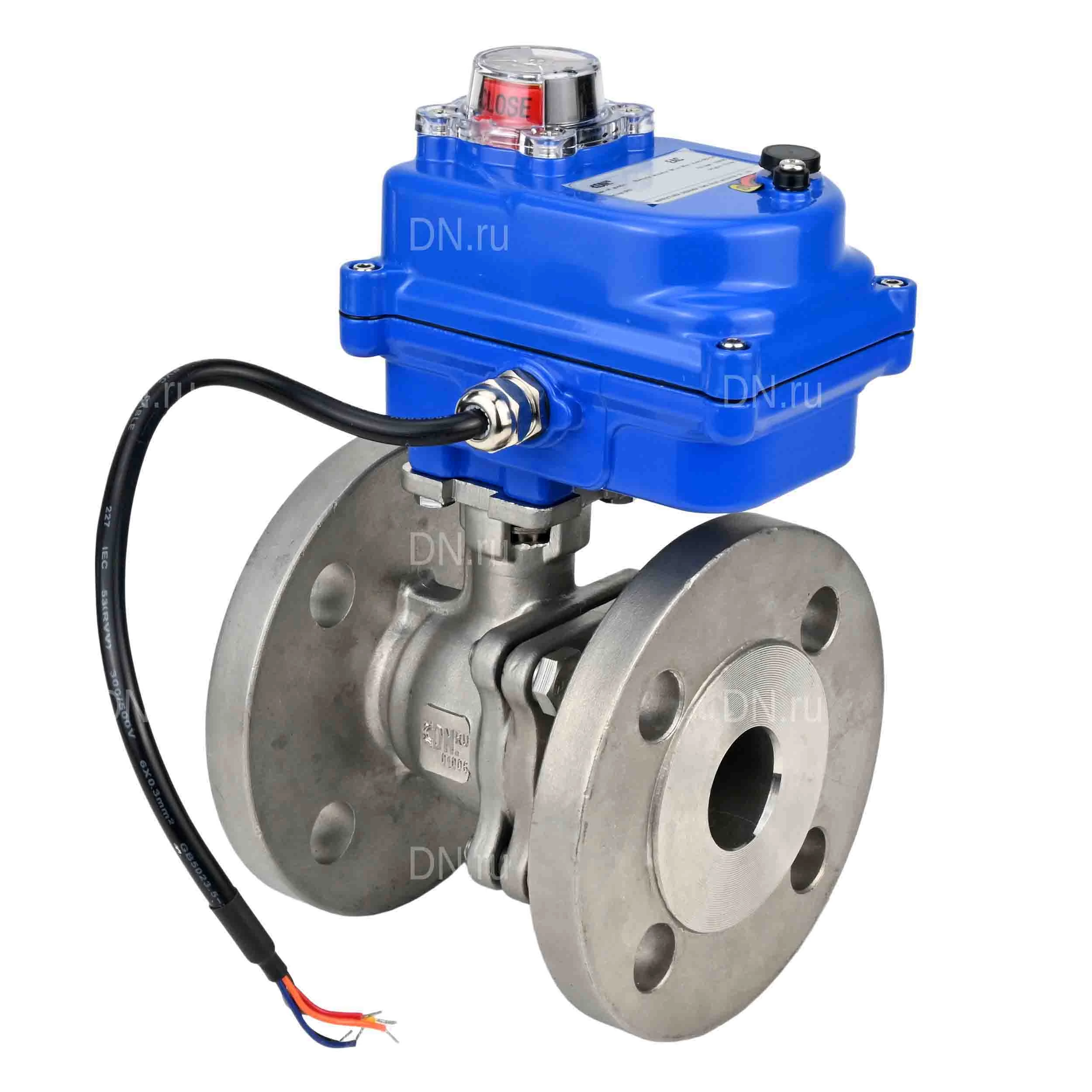

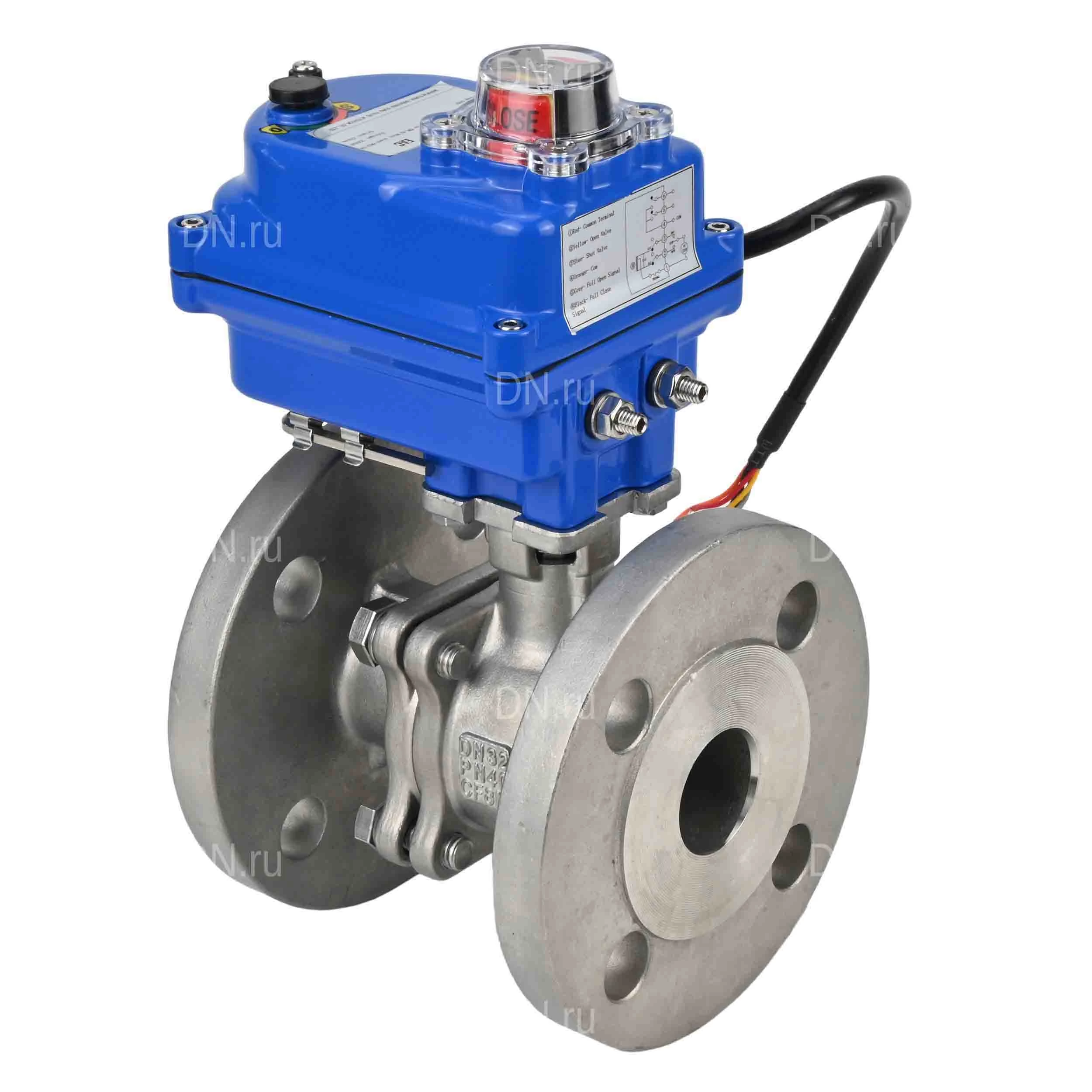

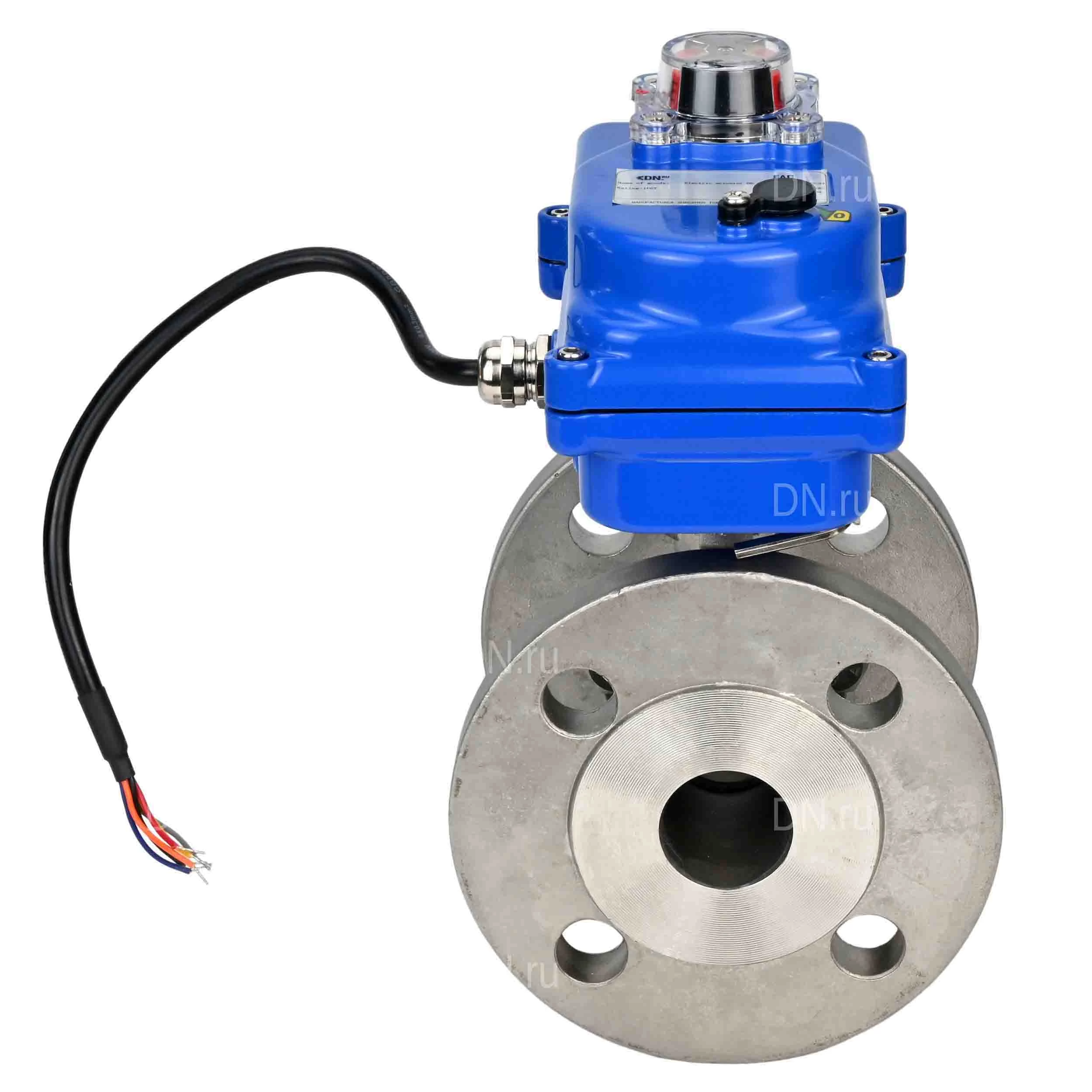

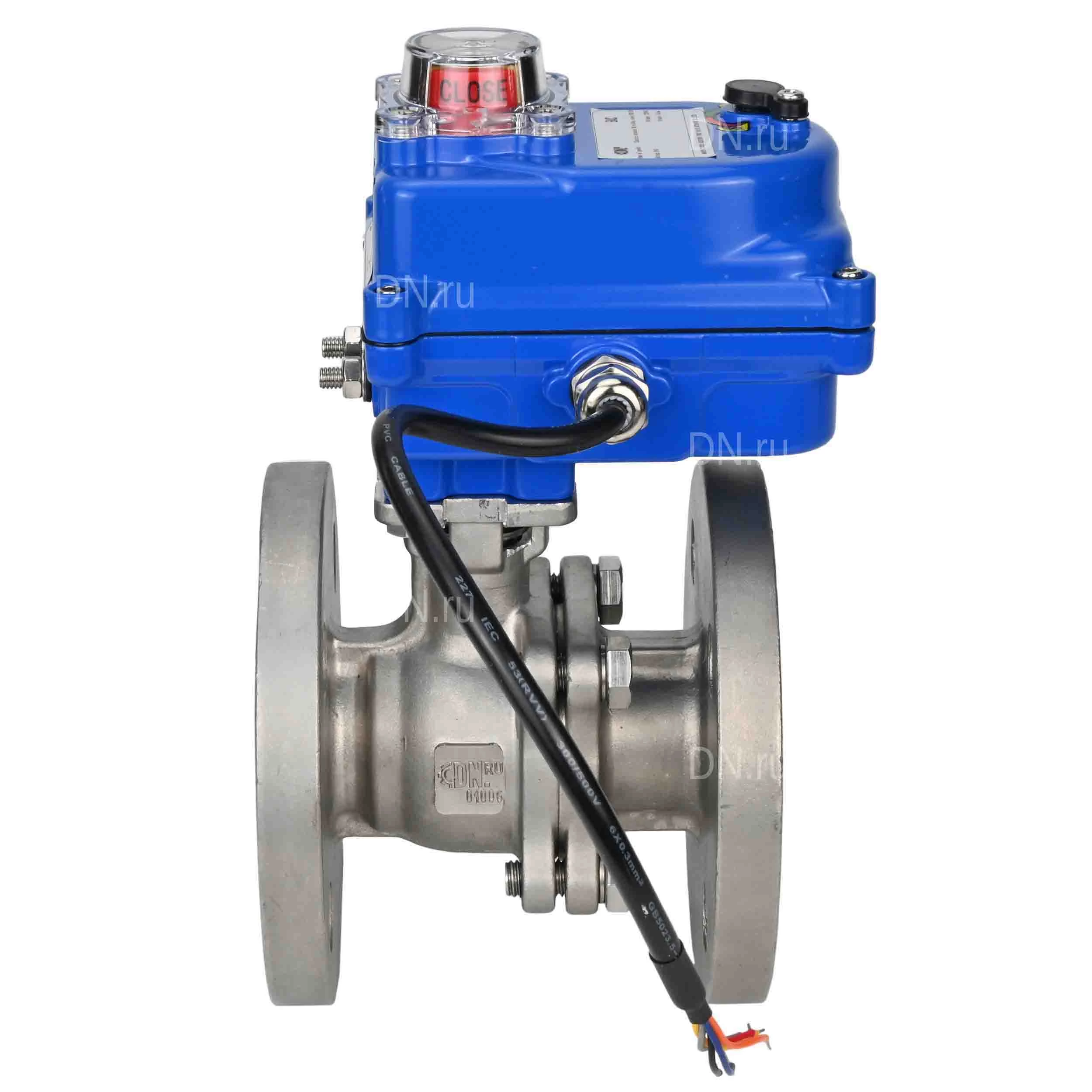

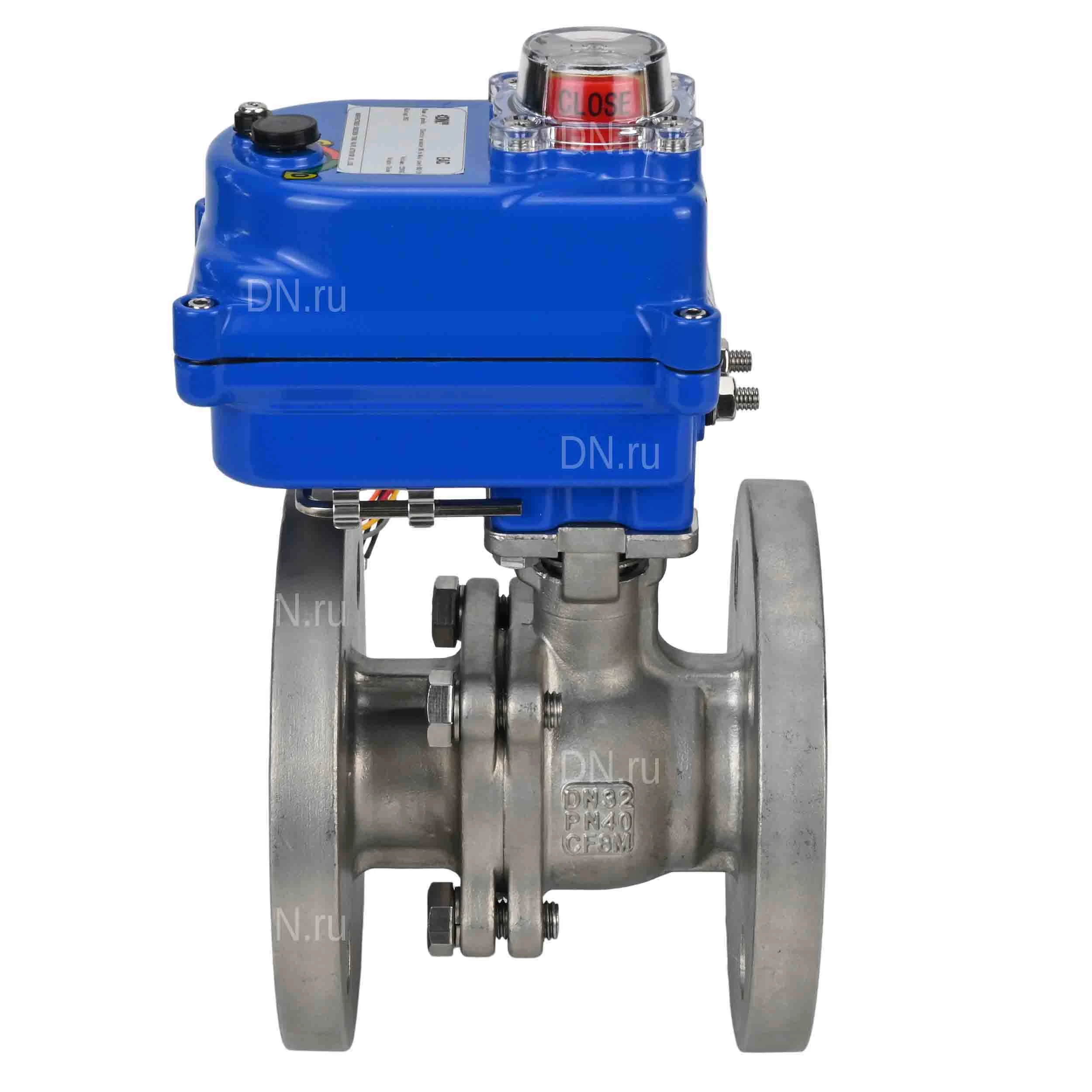

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с электроприводом QT-N-003EM-O1-24VDC-У1 blue

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(2pc)-FP-F-ISO-H возможна в системы, транспортирующие жидкие и газообразные среды (вода, воздух, пар, вода техническая, нефть, нефтепродукты), неагрессивные к материалам крана. Электроприводы четвертьоборотные DN.ru QT-N-003EM-O1-24VDC-У1 blue предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. Технические параметры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40 DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40 c электроприводом QT-N-003EM-O1-24VDC-У1 blue: Давление номинальное PN - 40 бар Диаметр номинальный DN - 25 мм Тип присоединения - Фланцевый Количество болтовых отверстий на одном фланце - 4 шт. Диаметр болтовых отверстий на одном фланце - 14 мм Среда - вода, воздух, пар, вода техническая, нефть, нефтепродукты Тип управления - С электроприводом Применение - теплоснабжение Проход шара крана - полнопроходной Температура рабочей среды - от -20°С до 200°С Присоединение - фланцевое Управление - Электропривод 24В Взрывозащита - нет Класс герметичности - A по ГОСТ 9544 Водоразборный - нет Тип устройства крана - двухходовой Крутящий момент на валу арматуры - 26 Нм Тип ISO-фланца арматуры - F04, F05 Размер вала арматуры (квадрат) - 11х11 мм Серия - BV3232P Страна производитель - Россия Срок службы - 10 лет Вес - 4.93 кг Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H QT-N-003EM-O1-24VDC-У1 blue Ду25 Ру40 Габариты и размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40 DN.ru BV3232P(2pc)-FP-F-ISO-H QT-N-003EM-O1-24VDC-У1 blue Ду25 Ру40: Dn - 25 мм L - 125 мм D - 115 мм F - 110 мм L1 - 121 мм Эскиз крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40 DN.ru BV3232P(2pc)-FP-F-ISO-H QT-N-003EM-O1-24VDC-У1 blue Ду25 Ру40 Таблица деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40 DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40: № п/п Наименование деталей Материал 1 Фланцевый элемент нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2) 2 Болты нержавеющая сталь А320 В8 (аналог 08Х18Н10) 3 Гайки сталь A194 8 (аналог 35ХМ) 4 Промежуточная прокладка PTFE 5 Корпус клапана нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2) 6 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 7 Седло PTFE 8 Электростатическое устройство нержавеющая сталь AISI 304 (аналог 08Х18Н10) 9 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 10 Толкательная прокладка PTFE 11 Уплотнительное кольцо NBR 12 Наполнитель PTFE 13 Сжимное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10) 14 Шестигранная гайка сталь A194 8 (аналог 35ХМ) 15 Противоослабляющая крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 16 Установочные винты сталь A194 8 (аналог 35ХМ) 17 Ручка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) + ПВХ 18 Шестигранная гайка сталь A194 8 (аналог 35ХМ) Эскиз деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40 DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40 Технические параметры электропривода QT-N-003EM-O1-24VDC-У1 blue: Тип электропривода - Четвертьоборотный Крутящий момент привода - 30 Нм Напряжение питания - 24В Напряжение питания концевых выключателей - 24В Номинальный потребляемый ток - 0.1 А Мощность электродвигателя - 25 Вт Время цикла открытия/закрытия - 25 сек. Степень защиты корпуса - IP67 Наличие ручного дублера - Шестигранник Взрывозащита корпуса - нет Страна производитель - Китай Тип ISO-фланца привода - F03, F05 Размер штока - 11х11 мм Вес привода - 1.2 кг Схема подключения электропривода DN.ru QT-N-003EM-O1-24VDC-У1 blue
