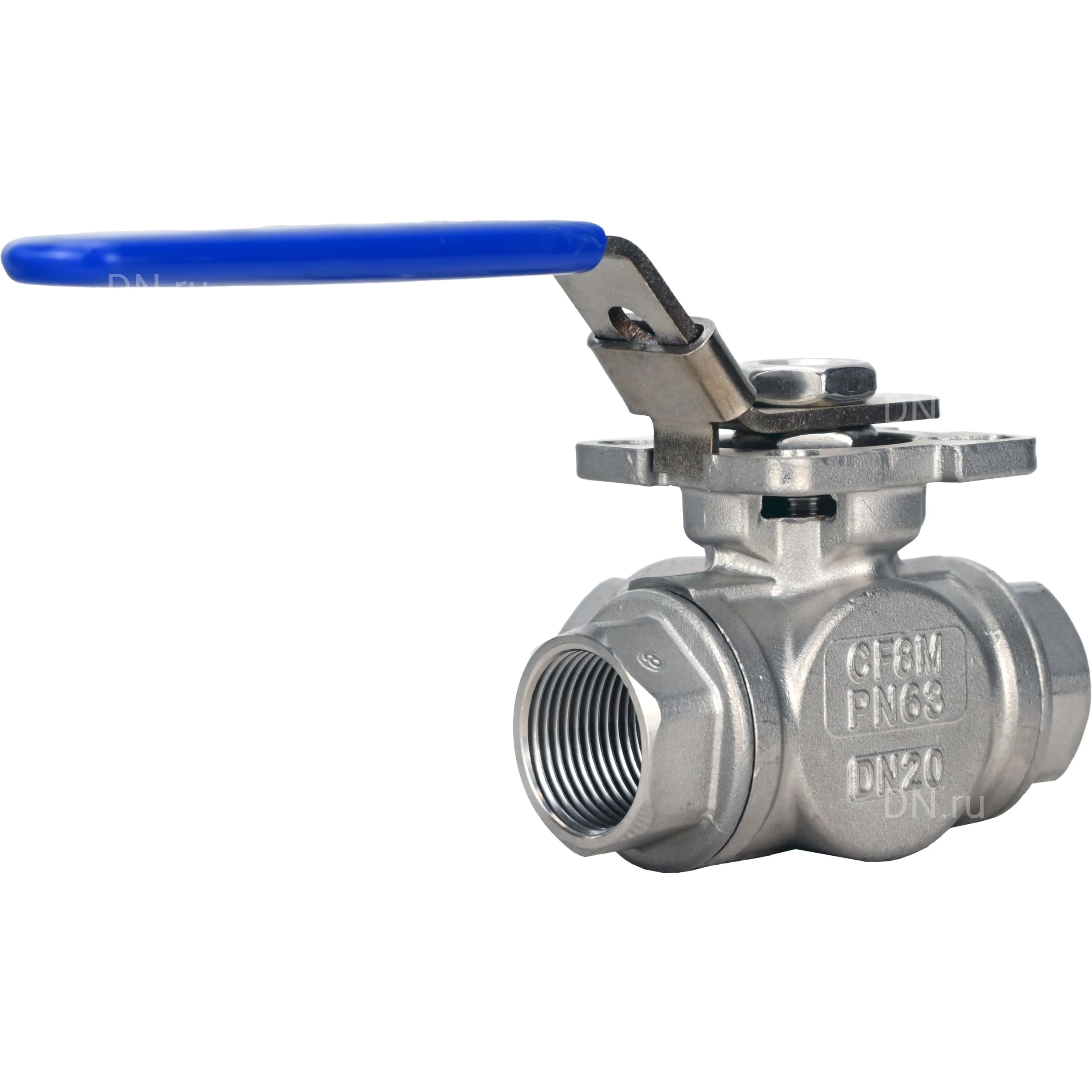

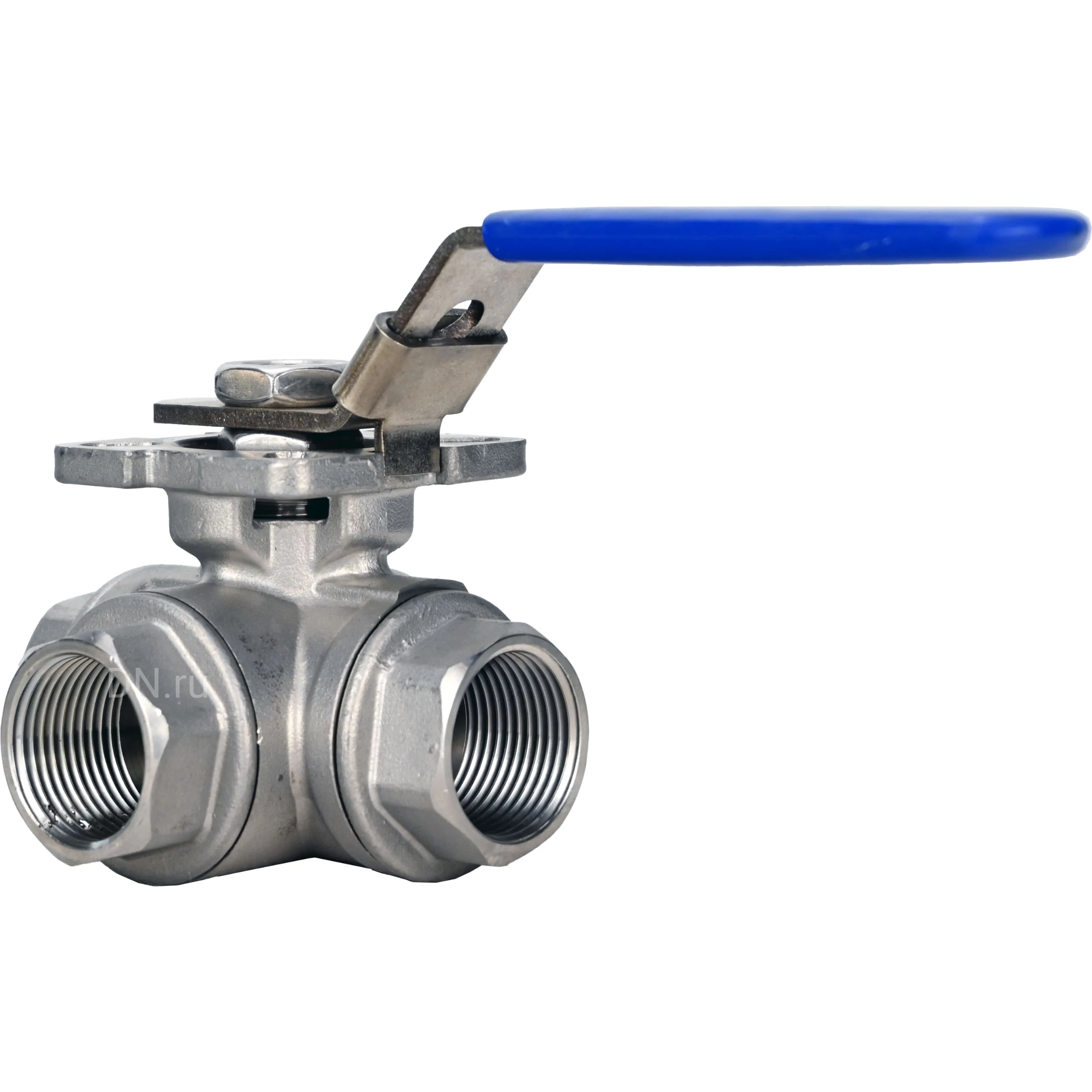

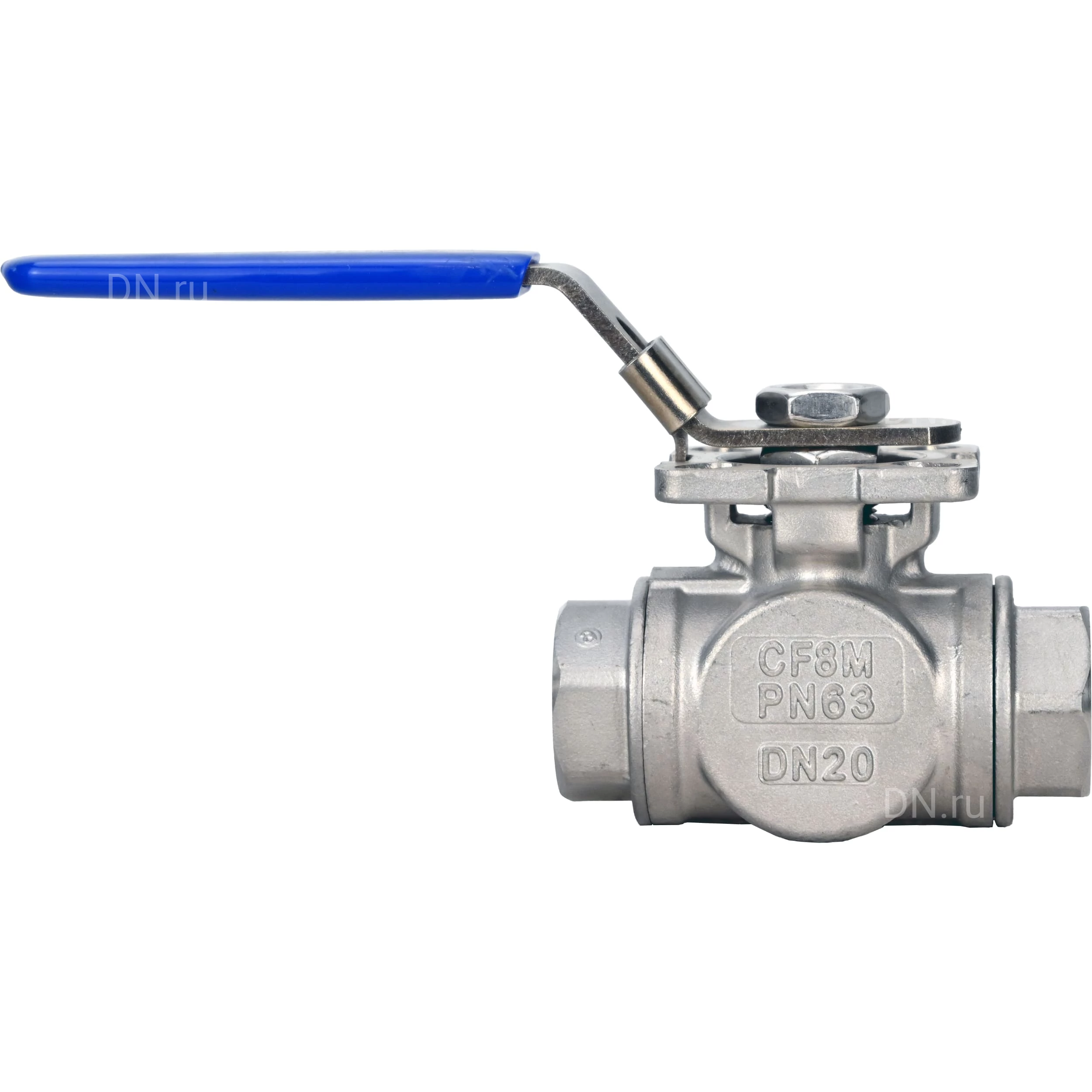

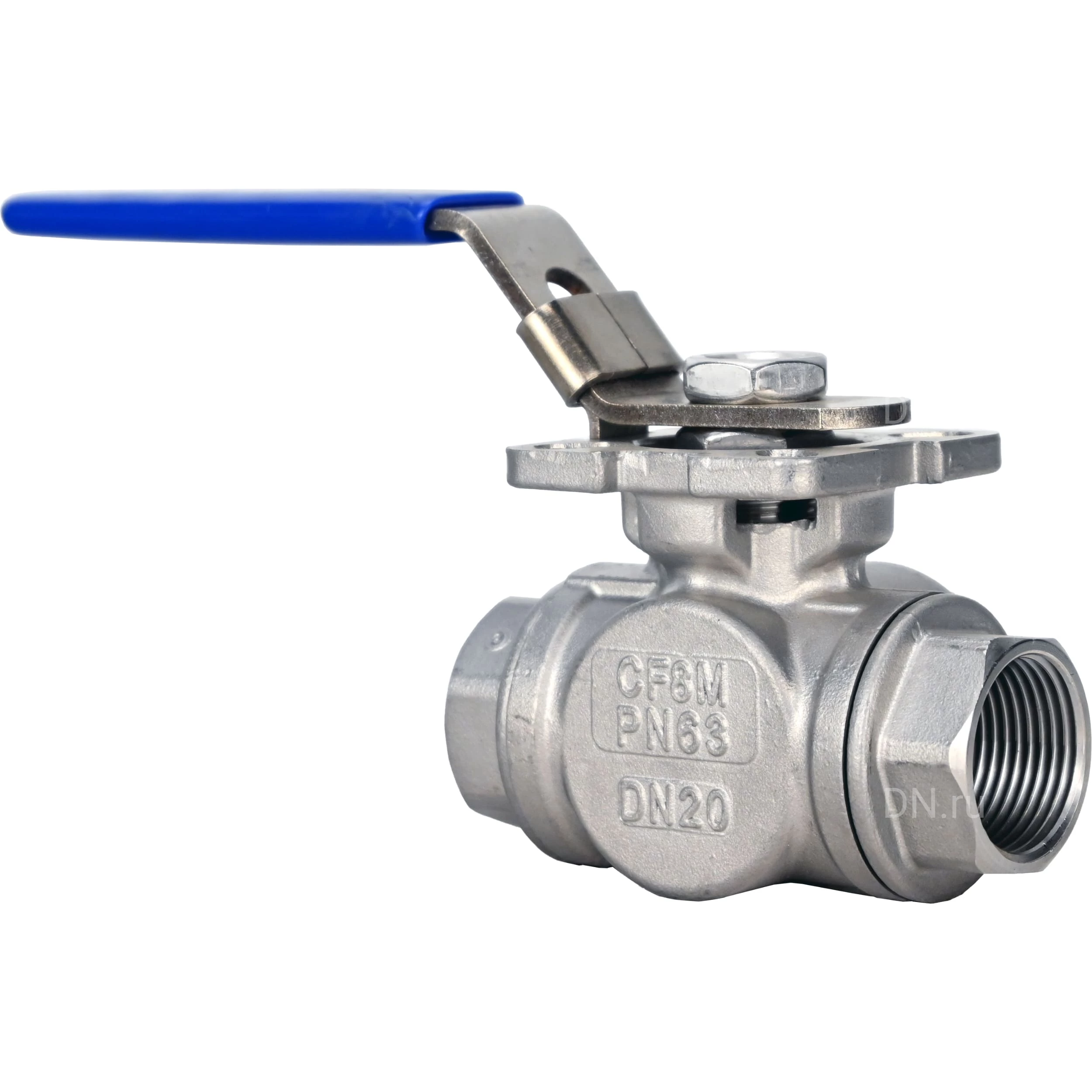

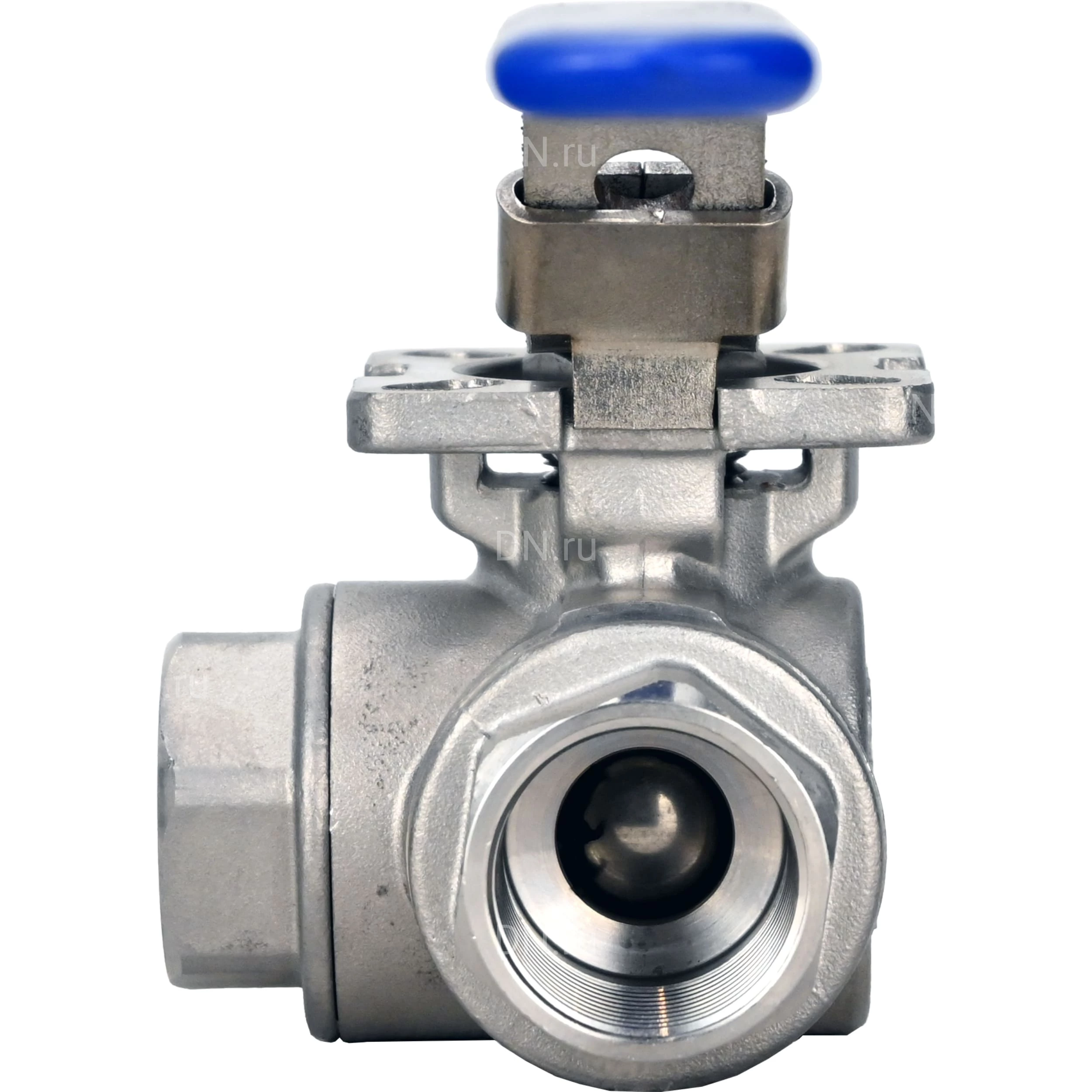

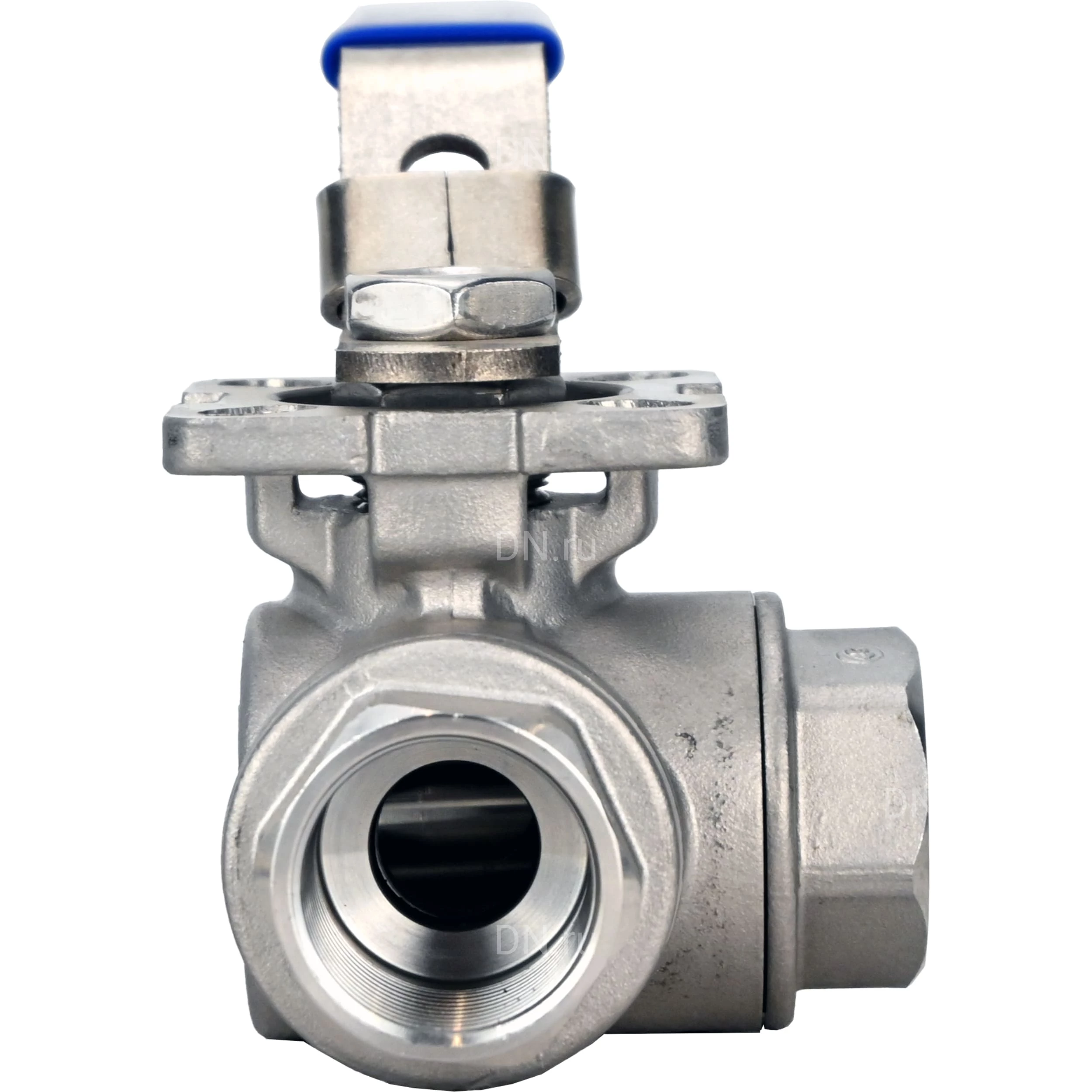

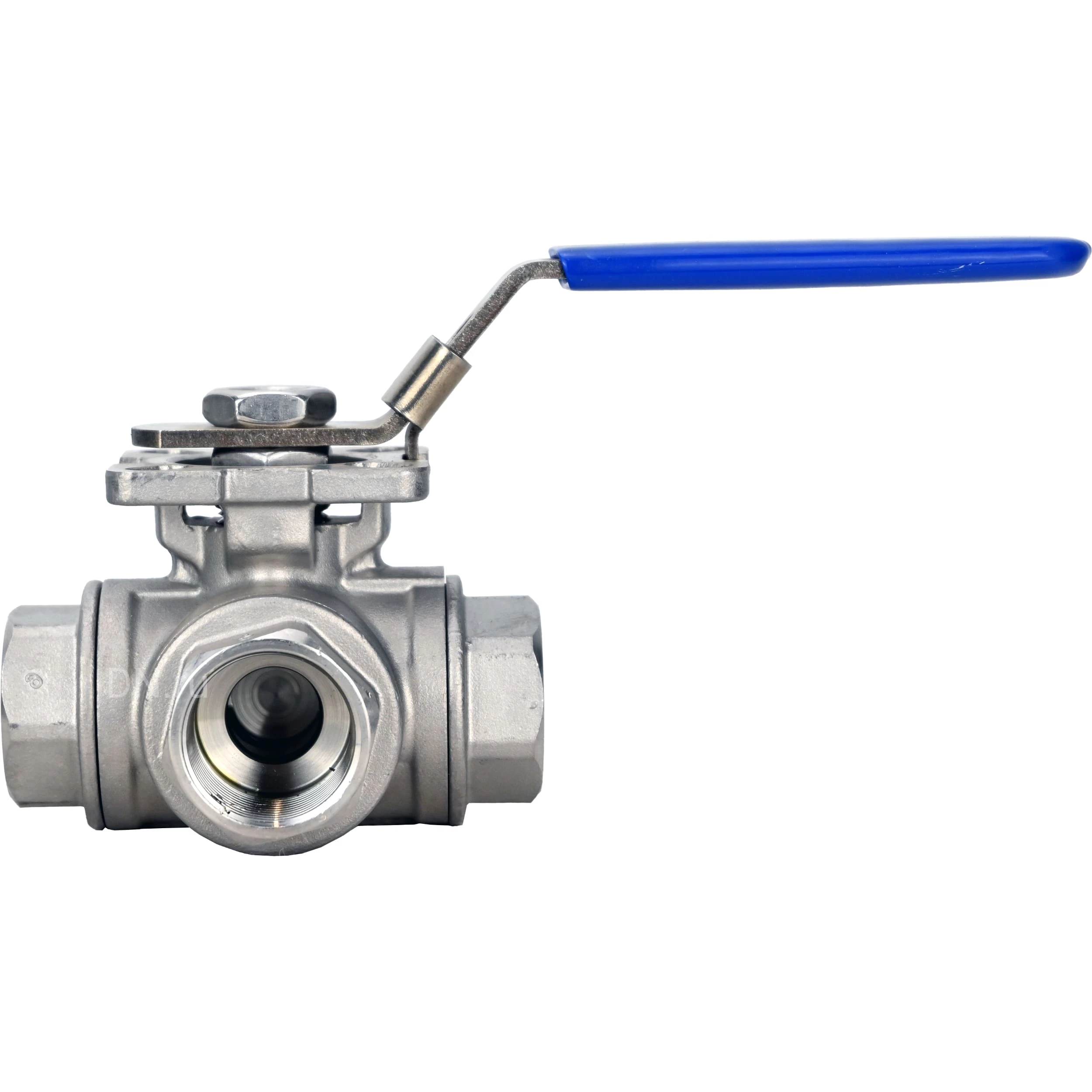

Кран шаровой DN.ru BV3232P(4pc)-SP-3WT-T-ISO-H WDVF Ду25 Ру63 стандартнопроходной, 3-ходовой Т-тип, внутренняя резьба, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с ISO-фланцем и рукояткой

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения,водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Краны типа L относятся к коммутирующему типу устройств. В кранах, имеющих L-образный профиль проточной части запорного шара, рабочая среда поступает через центральный патрубок. В зависимости от положения рукоятки, т.е. самого шара, рабочий поток будет остановлен или направлен в одну из двух противоположных сторон. Краны типа Т относятся к смешивающему типу устройств. В кранах, имеющих Tобразный профиль проточной части запорного шара, так же имеется два канала. Но, в отличии от L-типа, здесь первый канал проходит в шар насквозь, а второй канал соединяется с полостью первого под прямым углом. Такие краны могут соединять 3 потока одновременно, либо 2 из 3. Технические параметры крана шарового DN.ru BV3232P(4pc)-SP-3WT-T-ISO-H WDVF Ду25 Ру63: Давление номинальное PN - 63 бар Диаметр номинальный DN - 25 мм Тип присоединения - муфтовый (резьбовой) Среда - вода, нефтепродукты, нейтральные среды Тип управления - ручной Применение - теплоснабжение Тип крана по проходному сечению - стандартнопроходной Тип устройства крана - трехходовой Температура рабочей среды - от --25°С до 180°С Присоединение - резьбовое Управление - рукоятка Класс герметичности - A Коэффициент пропускной способности - 42.65 м3/ч Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2 Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н13М2 Материал уплотнения - PTFE / Фторопласт / Тефлон Модель арматуры - BV3232P(4pc)-SP-3WT-T-ISO-H WDVF Тип затвора - шаровый Диаметр в дюймах - 1″ Тип ISO-фланца арматуры - F05 Серия - BV3232P Вид арматуры - запорный Конструкция крана шарового - Разборный 4-х составной Страна производитель - Россия Гарантия - 12 мес. Срок службы - 10 лет Веc - 1.4 кг Кран шаровой DN.ru BV3232P(4pc)-SP-3WT-T-ISO-H WDVF Ду25 Ру63 стандартнопроходной, 3-ходовой Т-тип, внутренняя резьба, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с ISO-фланцем и рукояткой Габариты и размеры крана шарового DN.ru BV3232P(4pc)-SP-3WT-T-ISO-H WDVF Ду25 Ру63: DN - 25 мм G - 1″ Ød - 20 мм L - 104 мм W - 165 мм B - 72 мм H - 82 мм Квадрат штока крана - 11х11 мм Эскиз габаритов и размеров крана шарового DN.ru BV3232P(4pc)-SP-3WT-T-ISO-H WDVF Ду25 Ру63 Таблица деталей и материалов крана шарового DN.ru BV3232P(4pc)-SP-3WT-T-ISO-H WDVF Ду25 Ру63: № Наименование детали Материал 1 Корпус нержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2) 2 Прокладка патрубков PTFE 3 Резьбовые патрубки нержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2) 4 Седло PTFE 5 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 6 Упорная шайба PTFE 7 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 8 Сальник PTFE 9 Втулка сальника нержавеющая сталь AISI 304 (аналог 08Х18Н10) 10 Пружина-бабочка нержавеющая сталь AISI 301 (аналог 07Х16Н6) 11 Шайба нержавеющая сталь 12 Гайка нержавеющая сталь А2-70 (аналог 08Х18Н10) 13 Рукоятка нержавеющая сталь AISI 201 (аналог 12Х15Г9НД) 14 Покрытие рукоятки ПВХ Эскиз деталей и материалов крана шарового DN.ru BV3232P(4pc)-SP-3WT-T-ISO-H WDVF Ду25 Ру63
