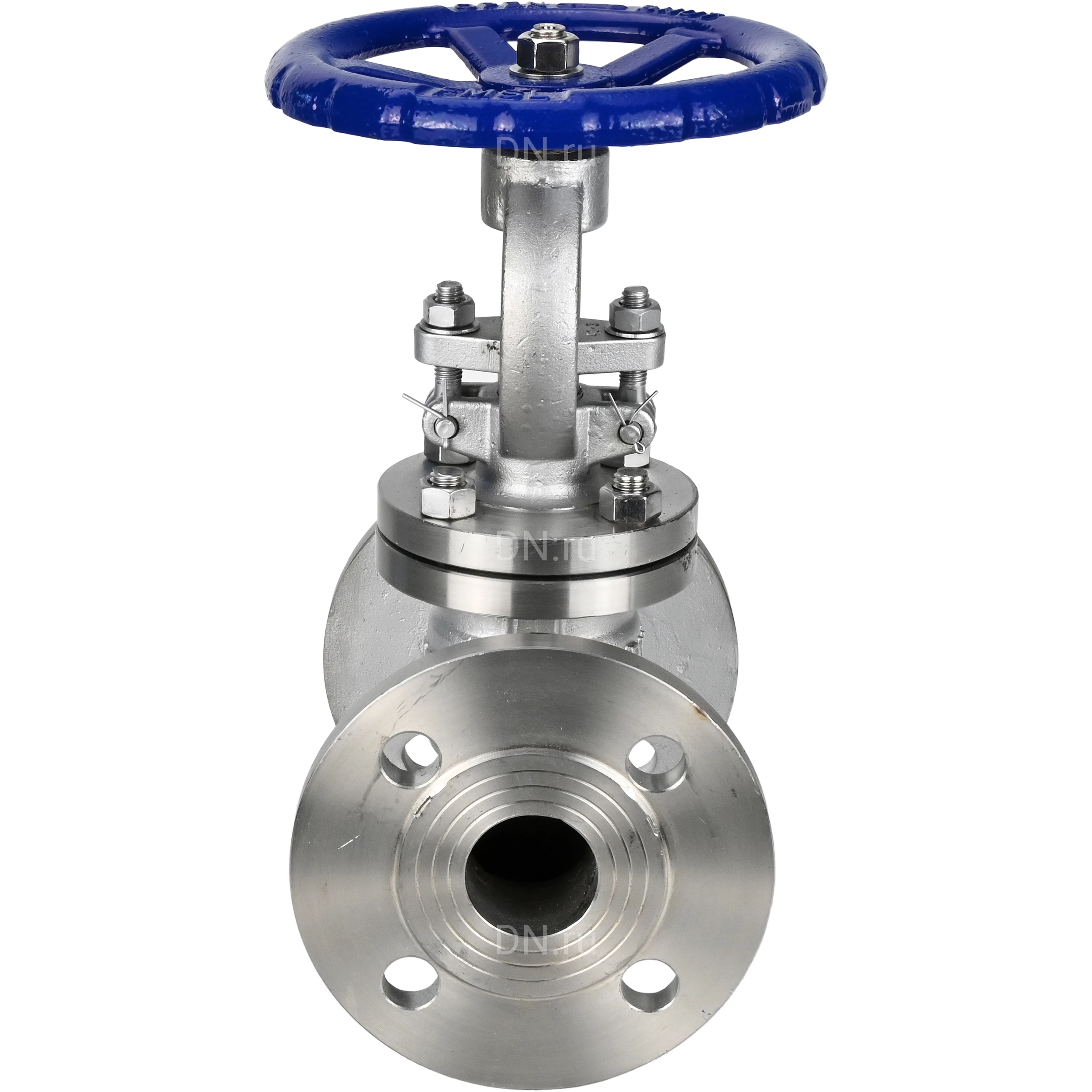

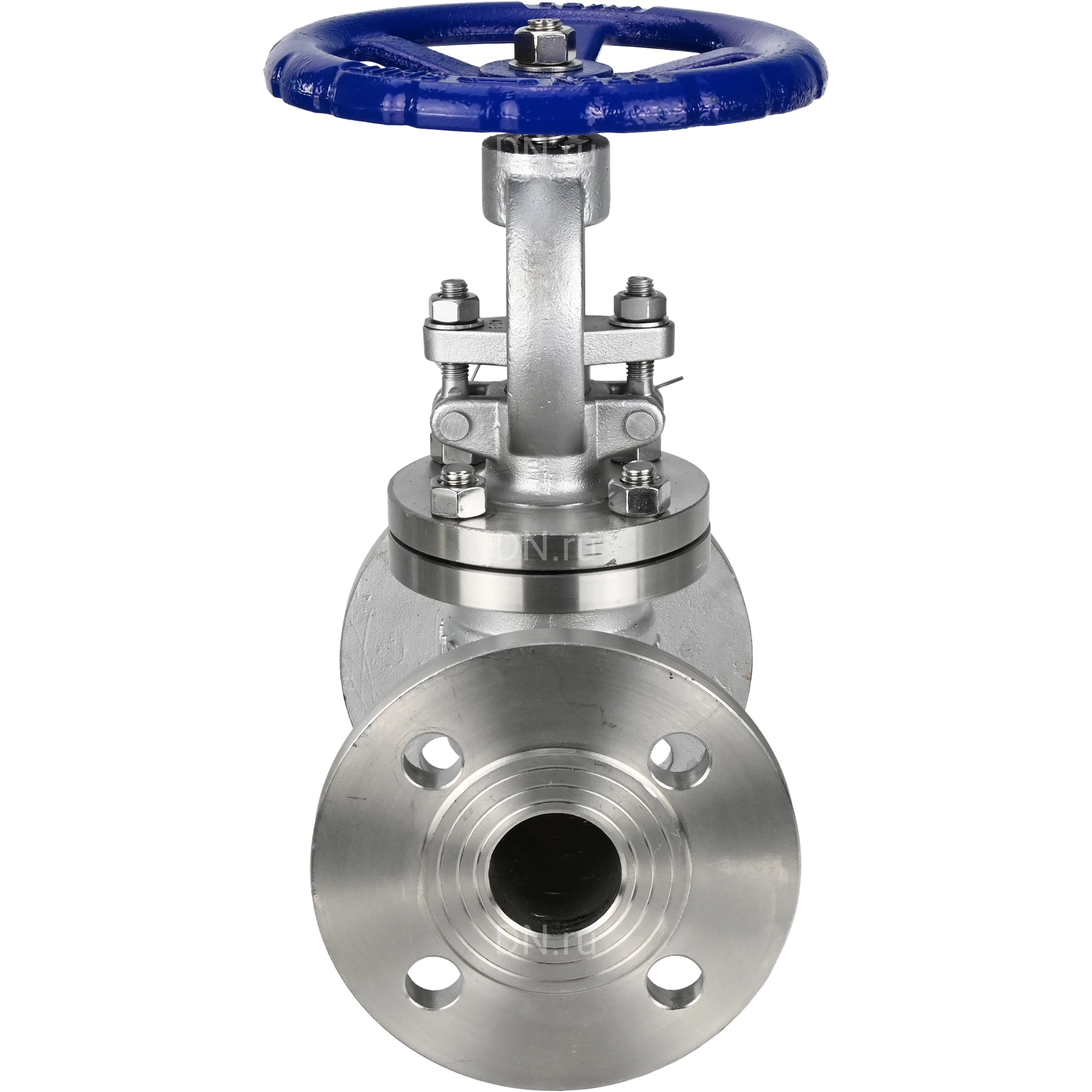

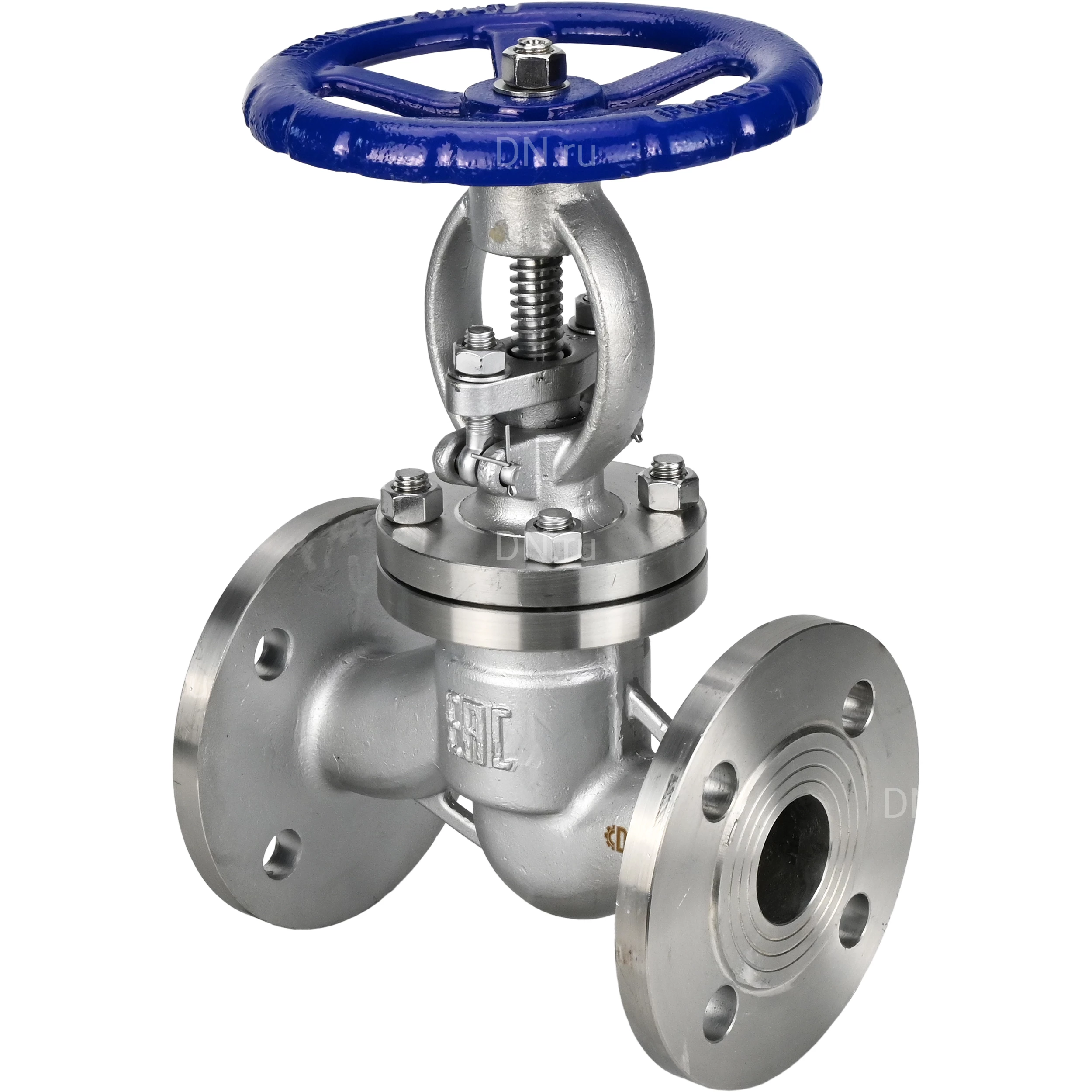

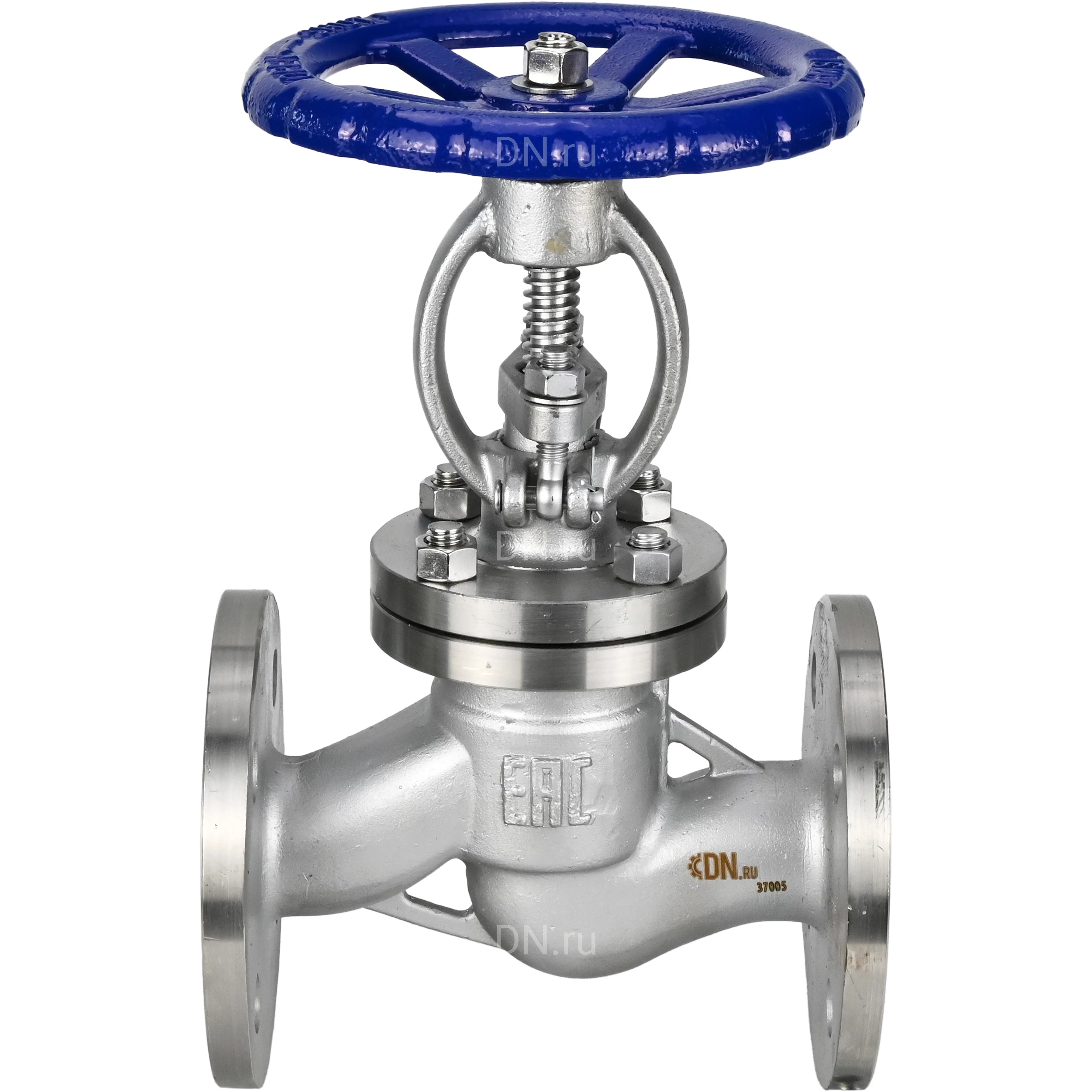

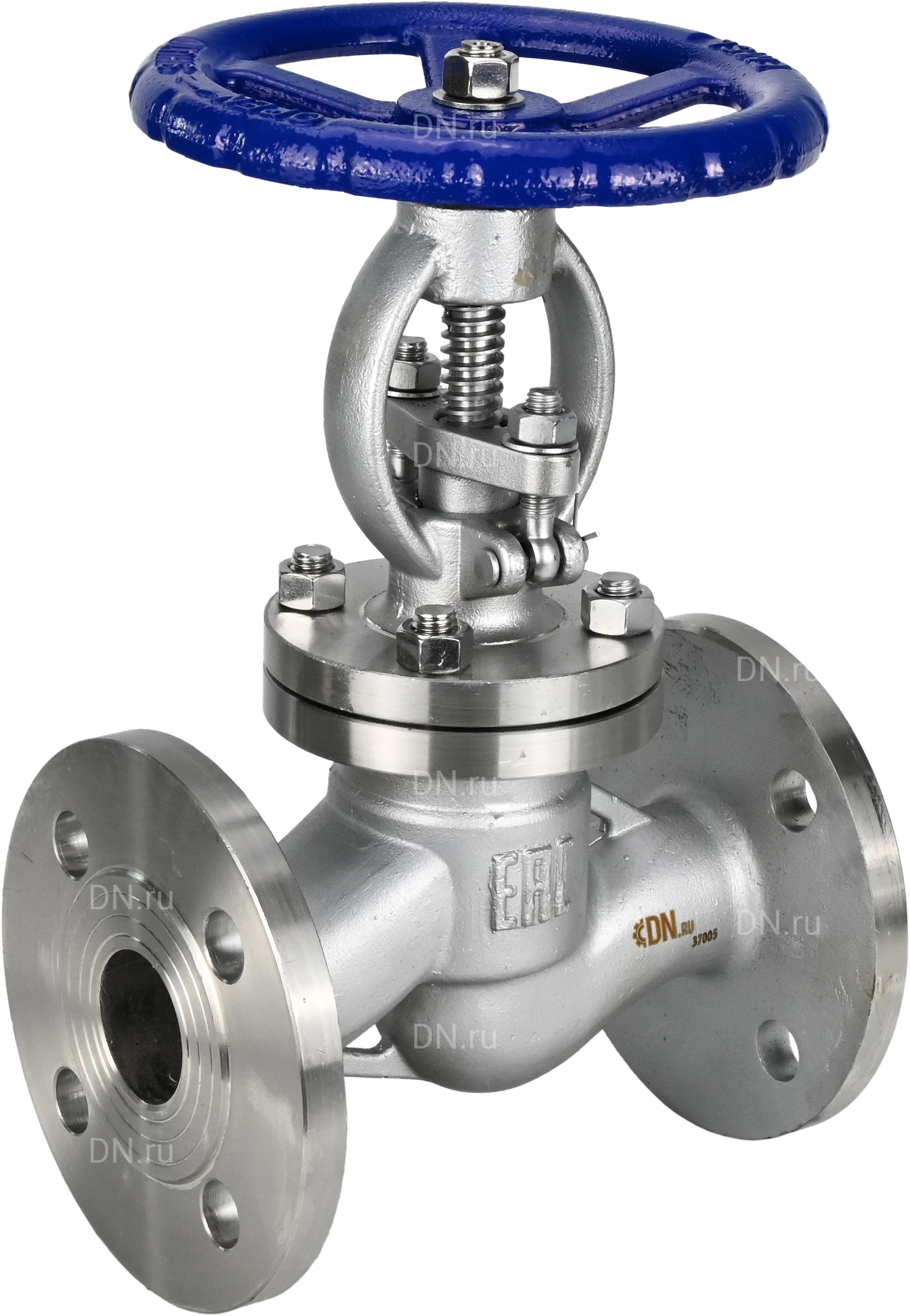

Клапан запорный сальниковый 15нж22нж DN.ru VSO3131M-F-S Ду15 Ру40, фланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - металл, со штурвалом
Источник изображений товара: dn.ru. Внешний вид товара может отличаться от изображённого
Клапан запорный предназначен для полного перекрытия потока рабочей среды в трубопроводе. При вращении штурвала по часовой или против часовой стрелки вращательное движение передается на шпиндель, и закрепленный на нем диск закрывает или отрывает проходное отверстие в корпусе. Общие параметры клапана запорного сальникового DN.ru VSO3131M-F-S Ду15 Ру40: Диаметр номинальный DN - 15 мм Давление номинальное PN - 40 бар Температура рабочей среды максимальная 250℃ Температура рабочей среды минимальная -29℃ Среда - пар, кислоты, вязкие среды, сточные воды, порошковые и кристаллизованные среды Уплотнение - METAL Тип уплотнения запорного клапана - Сальниковый Тип регулирующего клапана - двухходовой Присоединение - фланцевое Способ монтажа - горизонтальный/вертикальный Класс герметичности - A Наружный диаметр фланца - 95 мм Межцентровое расстояние отверстий фланца - 65 мм Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10 Высота соединительного выступа - 2 мм Внутренний диаметр фланца - 45 мм Страна производитель - Россия Бренд - DN.ru Вес - 3.77 кг Клапан запорный сальниковый 15нж22нж DN.ru VSO3131M-F-S Ду15 Ру40, фланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - металл, со штурвалом Габаритные и установочные размеры клапана запорного сальникового DN.ru VSO3131M-F-S Ду15 Ру40: L - 130 мм D - 95 мм D1 - 65 мм D2 - 45 мм D3 - 40 мм B - 16 мм f - 2 мм f1 - 4 мм d - 14 мм n - 4 шт. Эскиз клапана запорного сальникового DN.ru VSO3131M-F-S Ду15 Ру40 Материалы клапана запорного сальникового DN.ru VSO3131M-F-S Ду15 Ру40: № Наименование Материал 1 Корпус нержавеющая сталь CF8 (304) 2 Седло нержавеющая сталь CF8 (304) 3 Диск нержавеющая сталь CF8 (304) 4 Втулка диска нержавеющая сталь CF8 (304) 5 Шток нержавеющая сталь CF8 (304) 6 Прокладка PTFE 7 Крышка нержавеющая сталь CF8 (304) 8 Шпилька нержавеющая сталь CF8 (304) 9 Гайка нержавеющая сталь CF8 (304) 10 Набивка графит 11 Втулка нержавеющая сталь CF8 (304) 12 Гайка штока сталь ZQAL9-4 13 Штурвал ковкий чугу KTH330-08 Эскиз материалов клапана запорного сальникового DN.ru VSO3131M-F-S Ду15 Ру40
Информация о товаре может содержать неточности, перед покупкой проверяйте информацию на сайте производителя.
