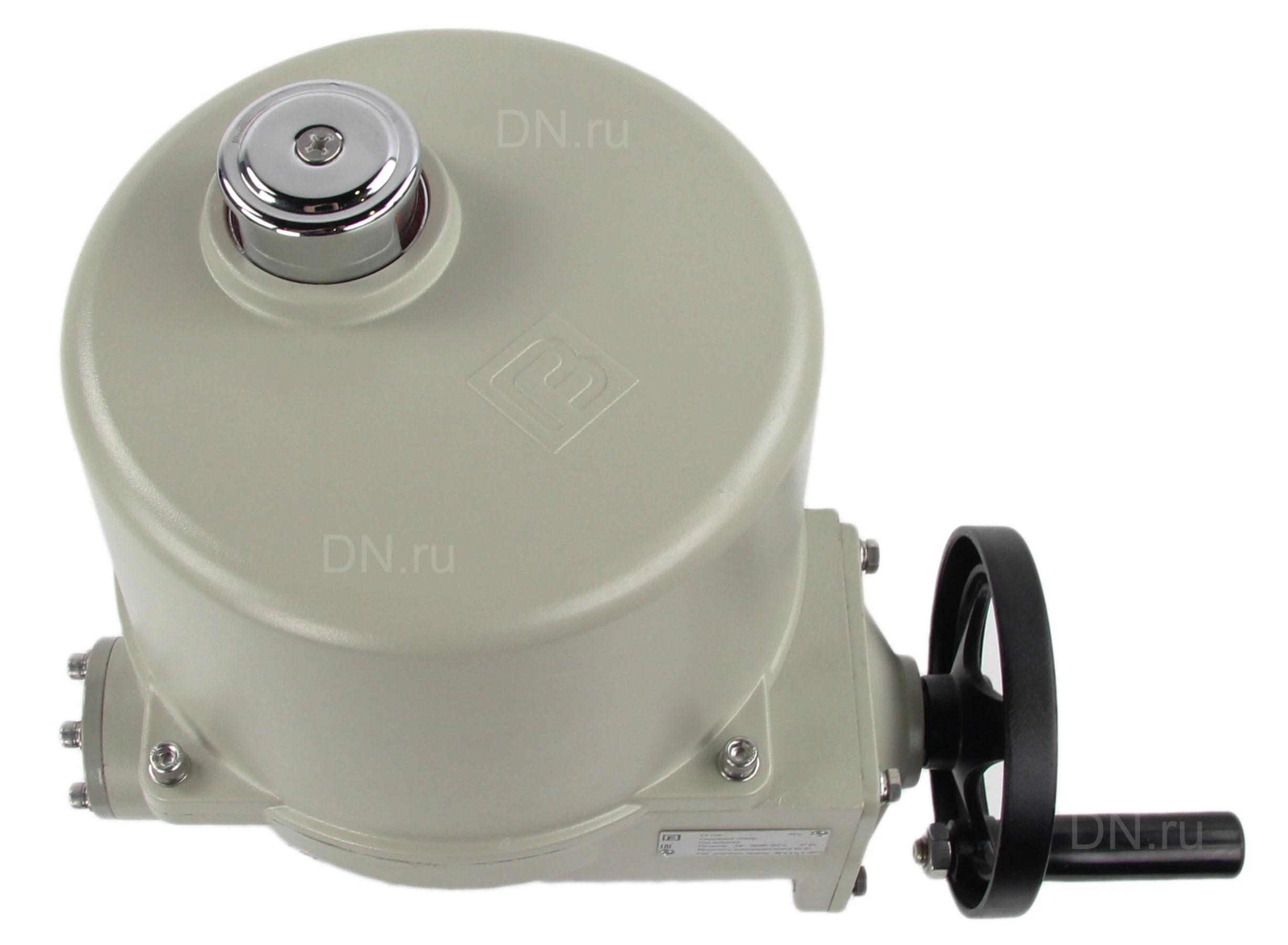

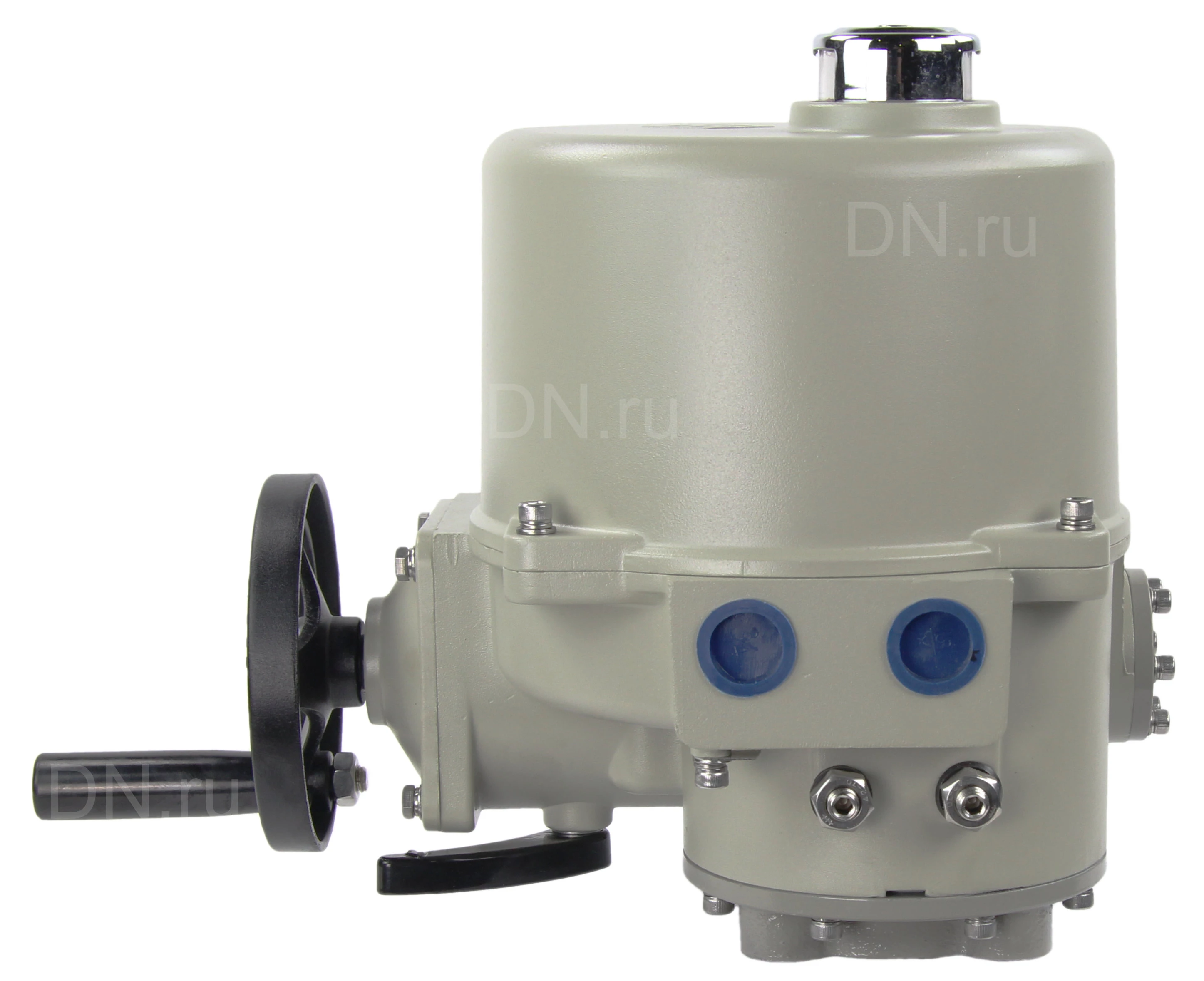

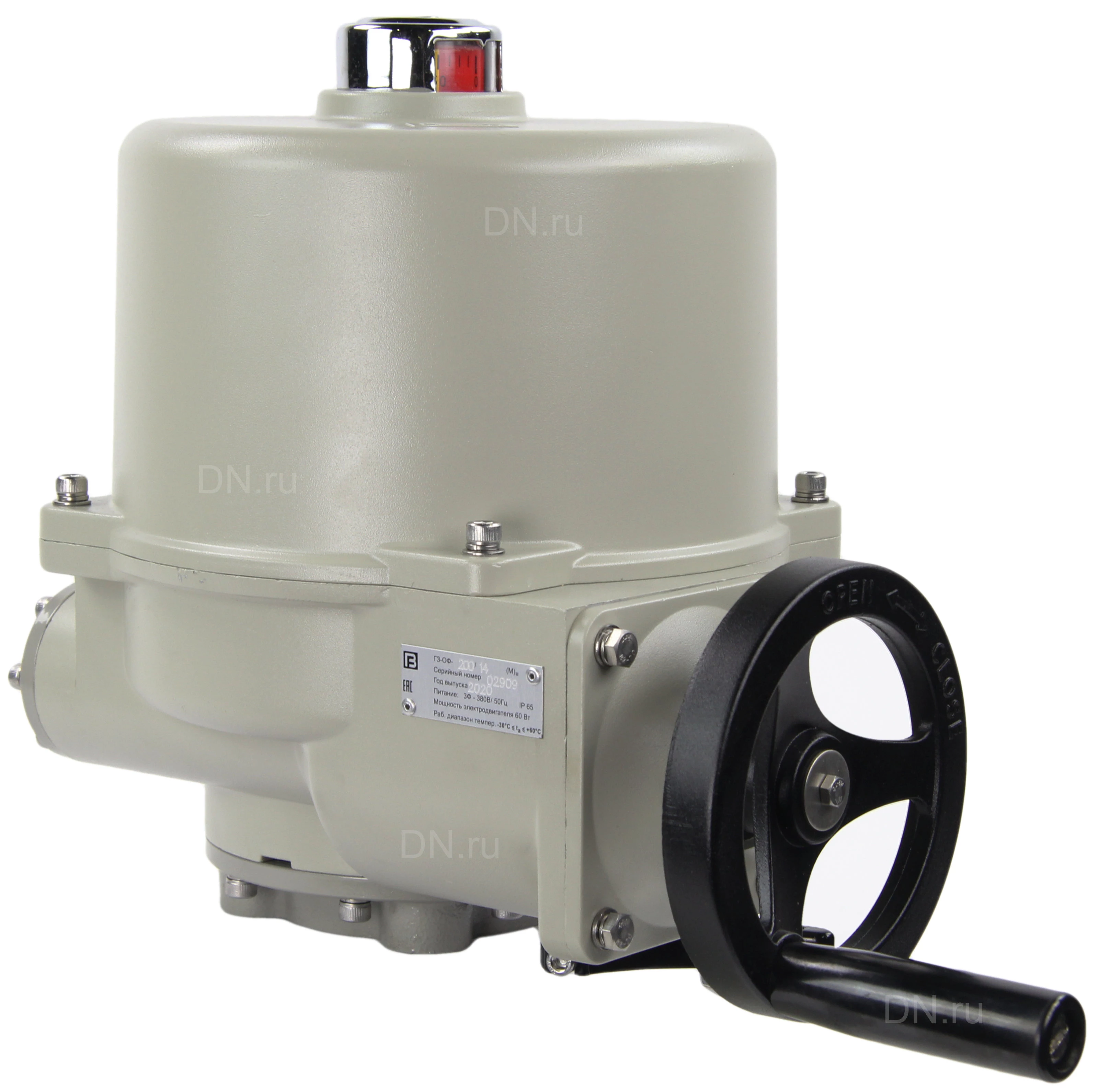

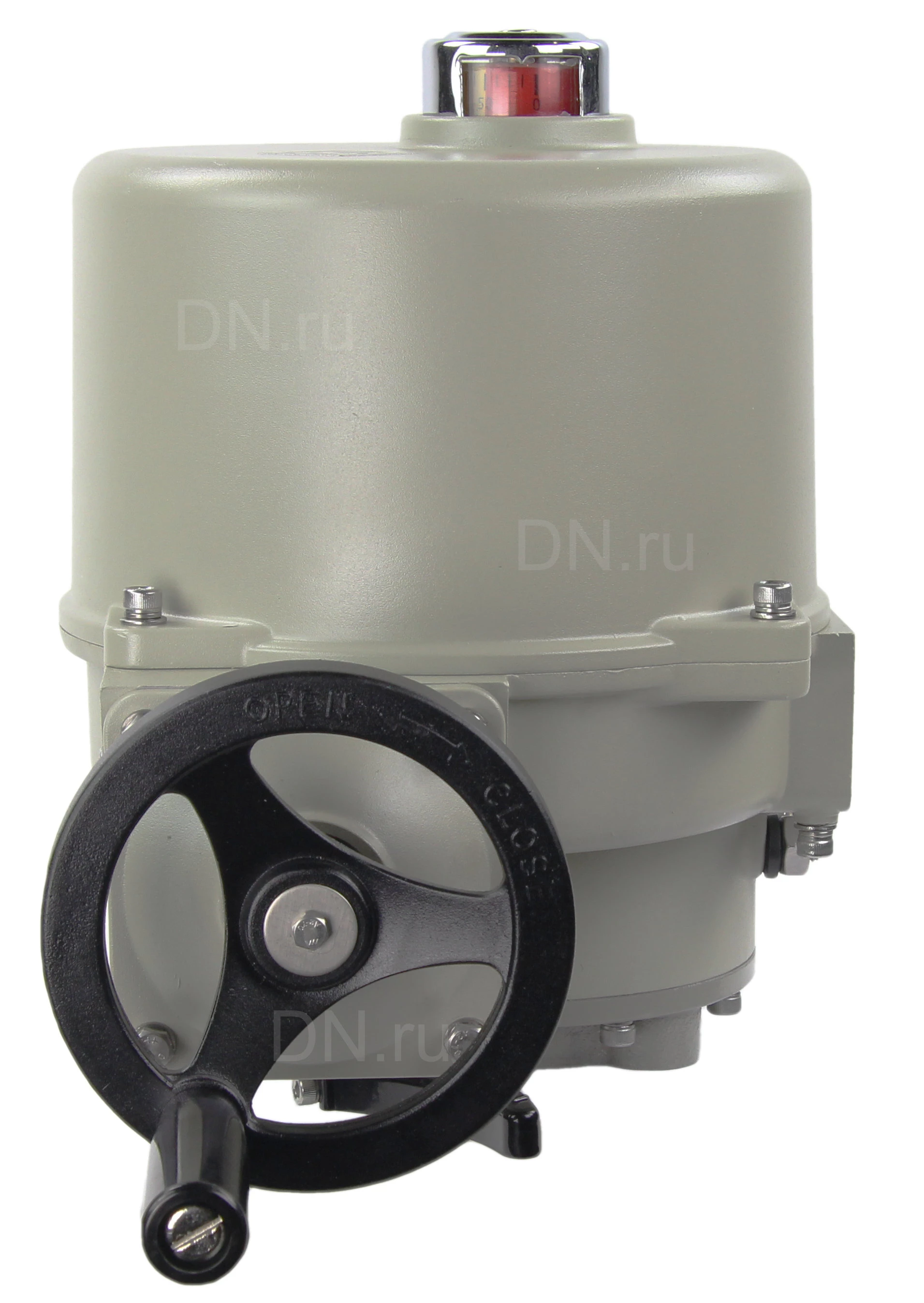

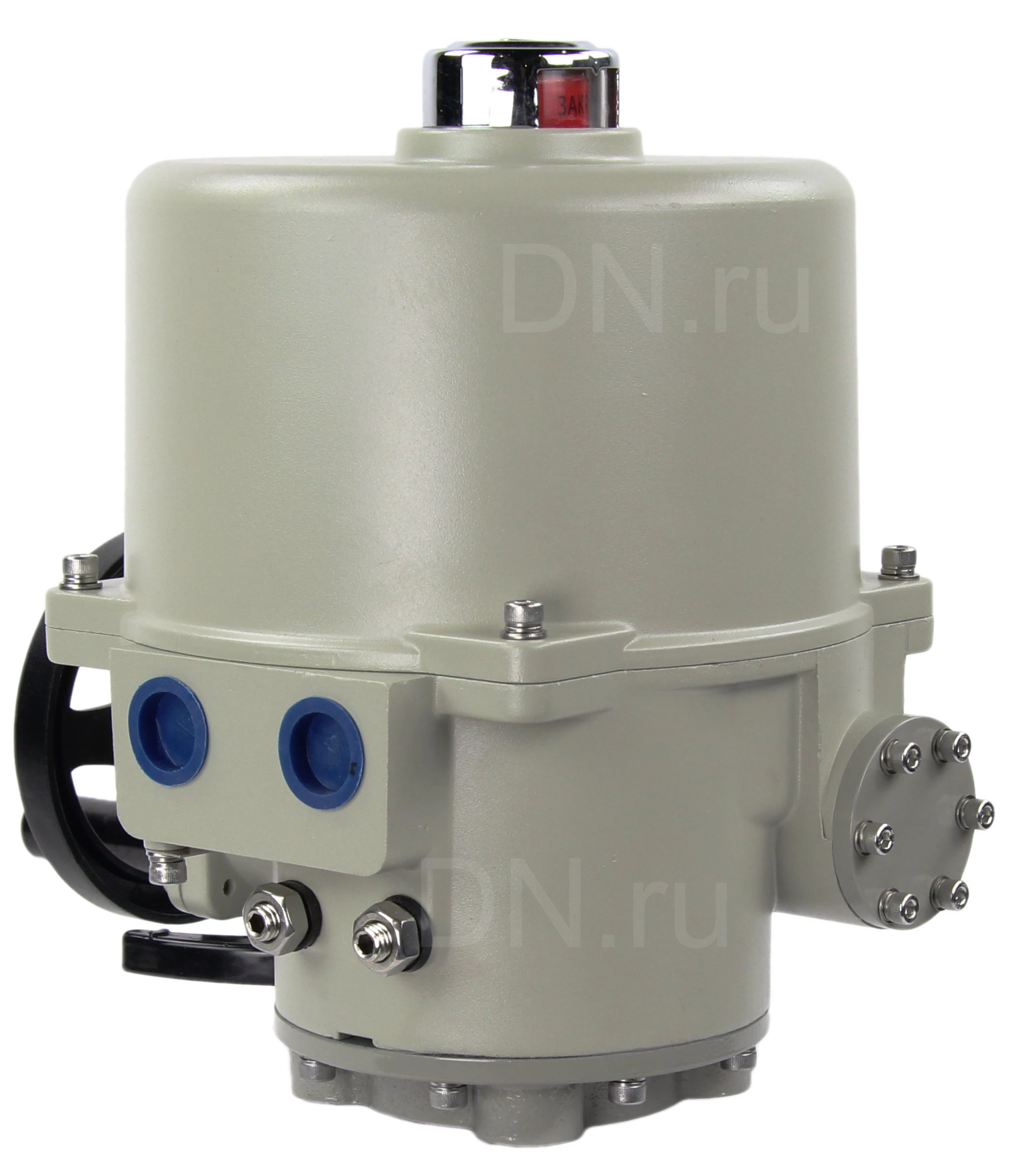

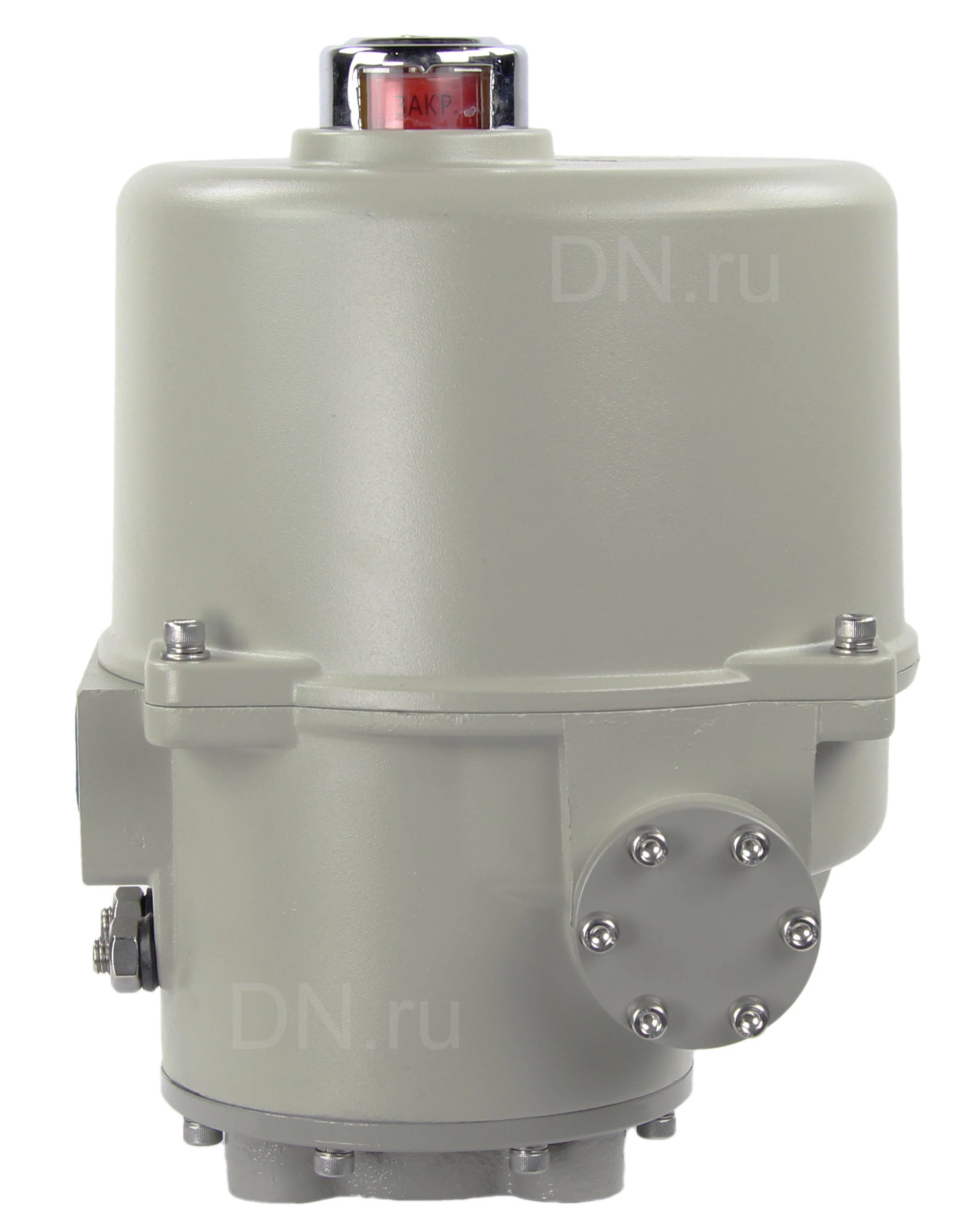

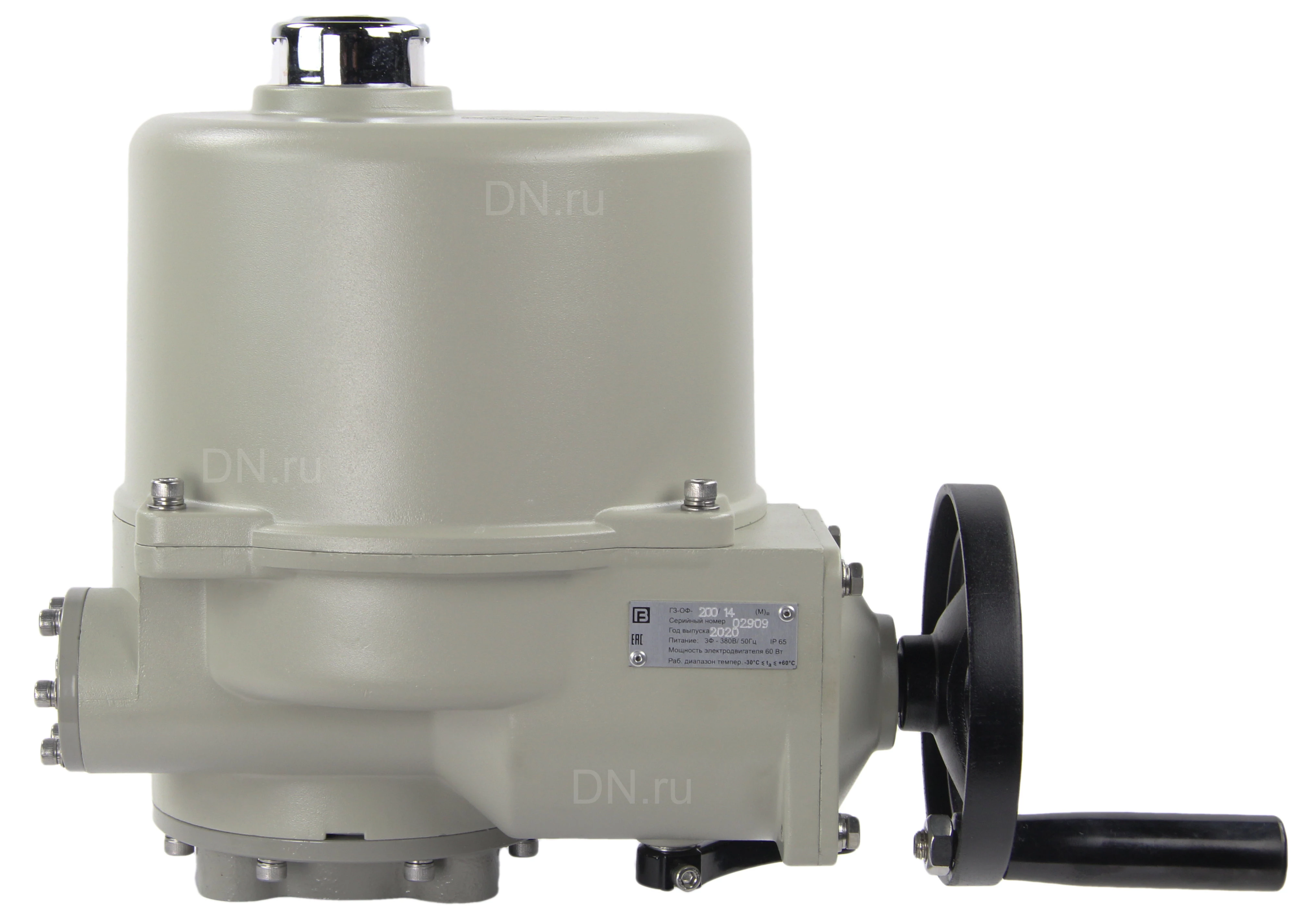

Четвертьоборотный электропривод ГЗ-ОФ-200/14 М, 220 В

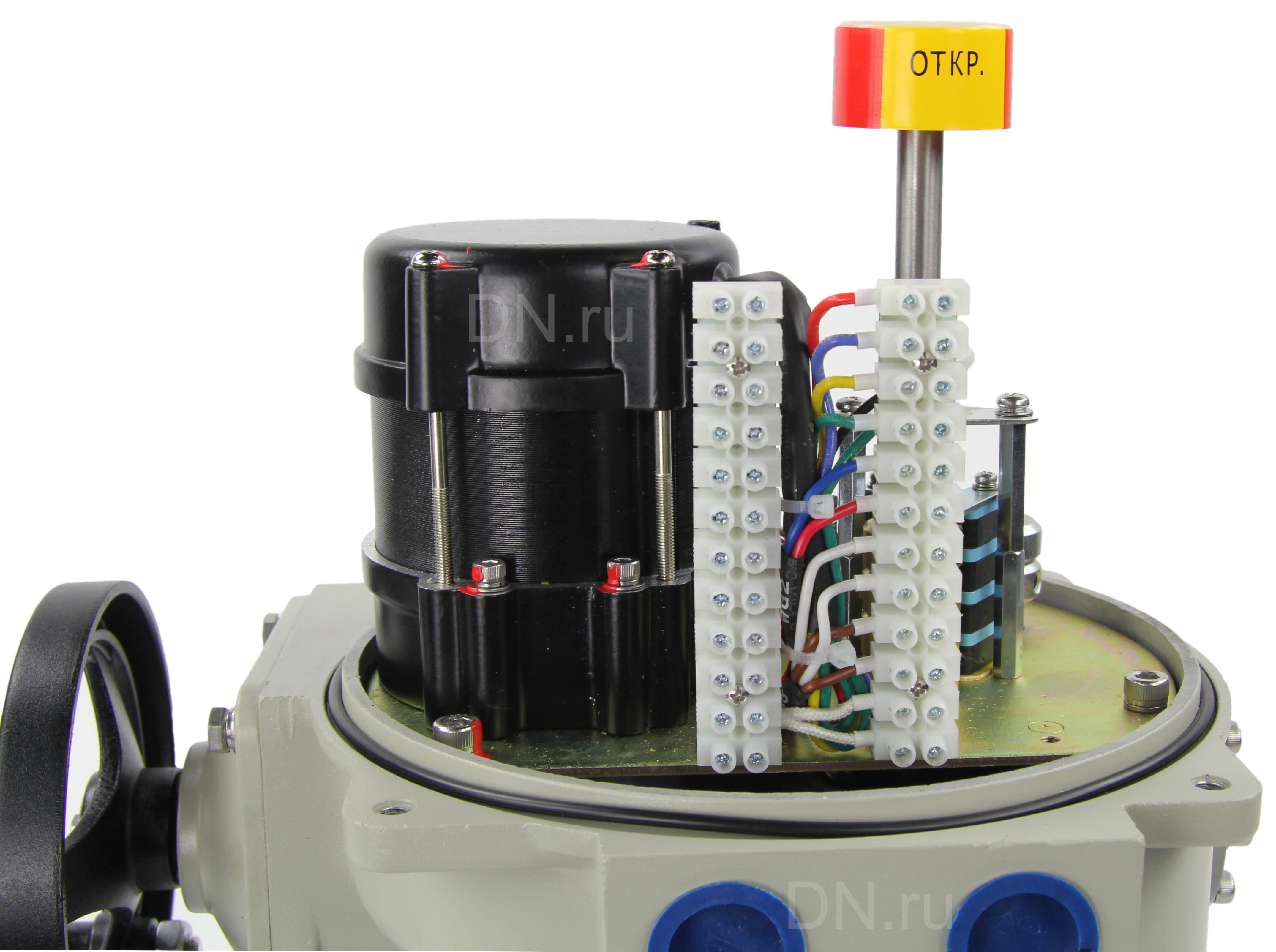

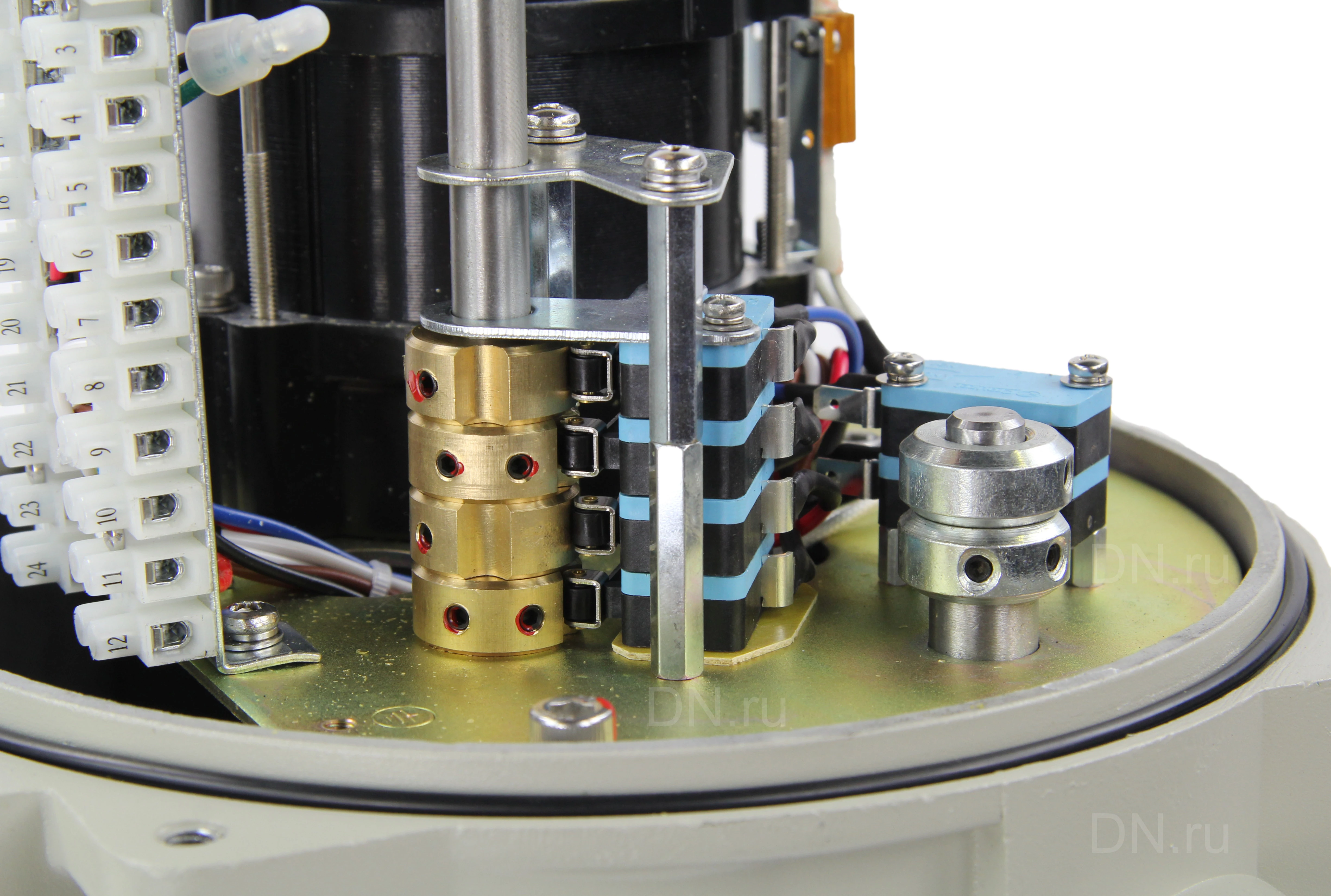

Применение: для четвертьоборотной запорной арматуры. Климатическое исполнение: по ГОСТ 15150-69; (У1). Рабочая температура: от -30º до +40º С. (У1); Производство: Россия. Вес: 15 кг. Основные характеристики: Напряжение питания: однофазный 220В/50Гц. Относительная влажность (верхнее значение) 100% при 25° С. Защита корпуса по IP-65 (по заказау IP67 и IP68). Выходной крутящий момент: 200 Нм. Время оборота выходного вала на 90 °, сек.: 14. Номинальный потребляемый ток: 1.1 А. Потребляемая мощность: 90 Вт. Устройство: 1 крышка 2 вал ручного привода 3 пружина муфты ручного привода 4 муфта 5 червячный вал силовой передачи 6 шестерня червячной передачи электродвигателя 7 рычаг переключения режимов 8 вал переключателя режимов работы 9 торсионная пружина 10 эксцентрик 11 соединительная втулка привода с арматурой 12 кабельный ввод 13а выходной вал 13б червячное колесо выходного вала 14 механические упоры 15 алюминиевый корпус 16 клеммные колодки 17 концевые микровыключатели 18 кулачки концевых микровыключателей 19 указатель положения 20 окно указателя положения 21 конденсатор (только для 220В) 22 нагревательный элемент 23 электродвигатель 24 червячный вал электродвигателя 25 вал указателя положения Эскиз электропривода 220 В вид спереди Эскиз электропривода 220 В вид сверху Электрическая схема подключения электропривода 220 В
