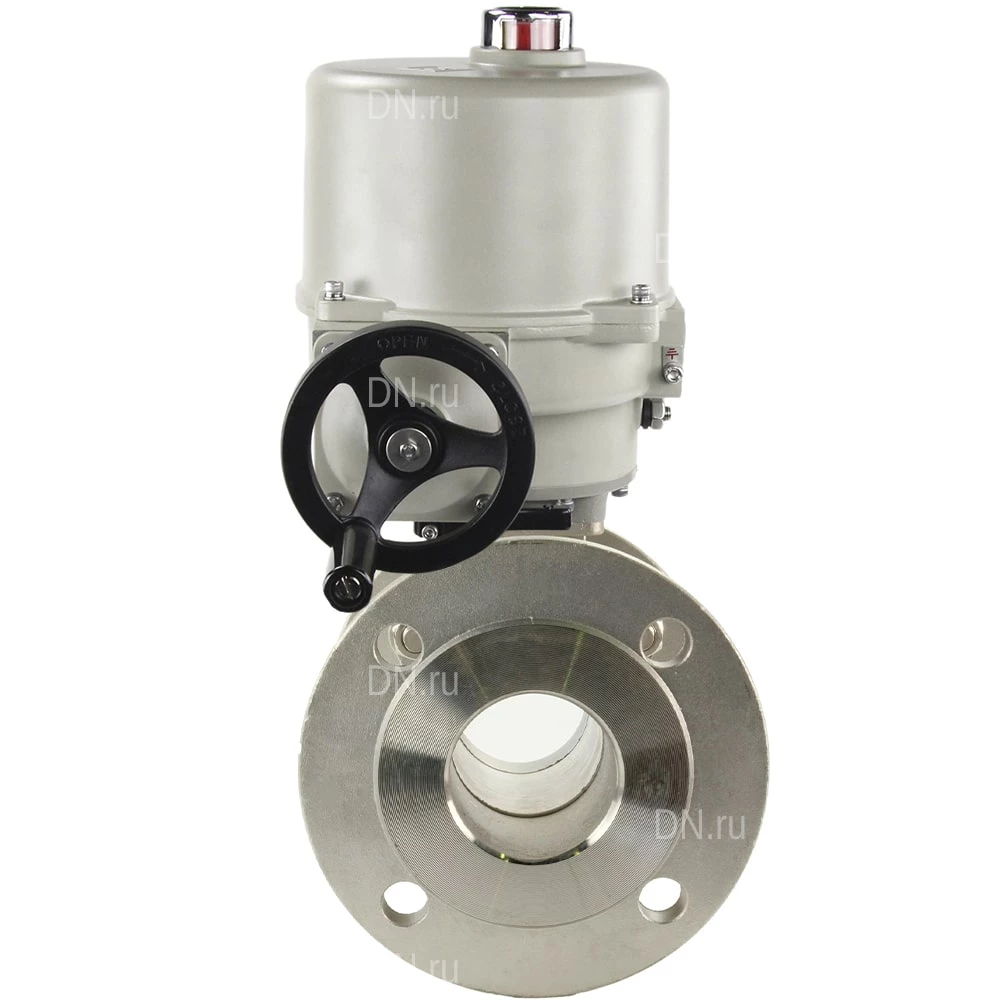

Кран шаровой DN.ru Ду50 Ру40 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с электроприводом ГЗ-ОФВ-70/5,5М 24В (BV3232P(2pc)-FP-F-ISO-H)

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.Электроприводы типа ГЗ-ОФ(К) и ГЗ-ОФ(М) общего назначения применяются для управления запорной промышленной трубопроводной арматурой, имеющей четвертьоборотный запорный орган, и устанавливаются в помещениях, под навесом и на открытом воздухе. Электропривод может работать в системах автоматического регулирования технологическими процессами. Установочное положение привода: любое. Параметры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H с ГЗ-ОФ.В 24В Ду50 Ру40: Диаметр номинальный DN - 50 мм Давление номинальное PN - 40 бар Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2 Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2 Тип уплотнения - PTFE / Фторопласт / Тефлон Присоединение - фланцевое Тип устройства крана - двухходовой Проход шара крана - полнопроходной Водоразборный кран - нет Наличие спускника - нет Цвет арматуры - серый Тип управления - Электропривод 24В Температура рабочей среды - от -40 °C до +200 °C Вес запорной арматуры для набора - 8.78 кг Среда - вода, воздух, пар, вода техническая, нефть, нефтепродукты Страна производитель - Россия Страна производитель привода - Россия Срок службы - 10 лет Область применения - Теплоснабжение Вес - 18.3 кг Кран шаровой DN.ru Ду50 Ру40 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с электроприводом ГЗ-ОФВ-70/5,5М 24В (BV3232P(2pc)-FP-F-ISO-H) Габаритные и установочные размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H с ГЗ-ОФ.В 24В Ду50 Ру40: H (строительная высота) - 345 мм L (строительная длина) - 150 мм D - 152 мм D1 - 125 мм d - 92 мм ØM - 18 мм S1 - 195 мм S2 - 265 мм S3 - 267 мм Эскиз крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H с ГЗ-ОФ.В 24В Ду50 Ру40 Конструкция и материалы крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H с ГЗ-ОФ.В 24В Ду50 Ру40 № Наименование Материал 1 Корпус нерж. сталь SS316 2 Уплотнение шара RPTFE 3 Шар нерж. сталь SS316 4 Болт нерж. сталь SS304 5 Уплотнение PTFE 6 Гайка нерж. сталь SS304 № Наименование Материал 7 Патрубок нерж. сталь SS316 8 Шток нерж. сталь SS316 9 Сальник PTFE 10 Уплотнение штока PTFE 11 Сальник нерж. сталь SS304 12 Гайка нерж. сталь SS304 Характеристики электропривода ГЗ-ОФВ-70/5,5М Тип электропривода - Четвертьоборотный Крутящий момент привода - 70 Нм Напряжение питания - 24В Номинальный потребляемый ток - 2.5 А Степень защиты корпуса - IP65 Взрывозащита корпуса - есть Страна производитель электропривода - Россия Электрическая схема подключения электропривода ГЗ-ОФВ-70/5,5М
