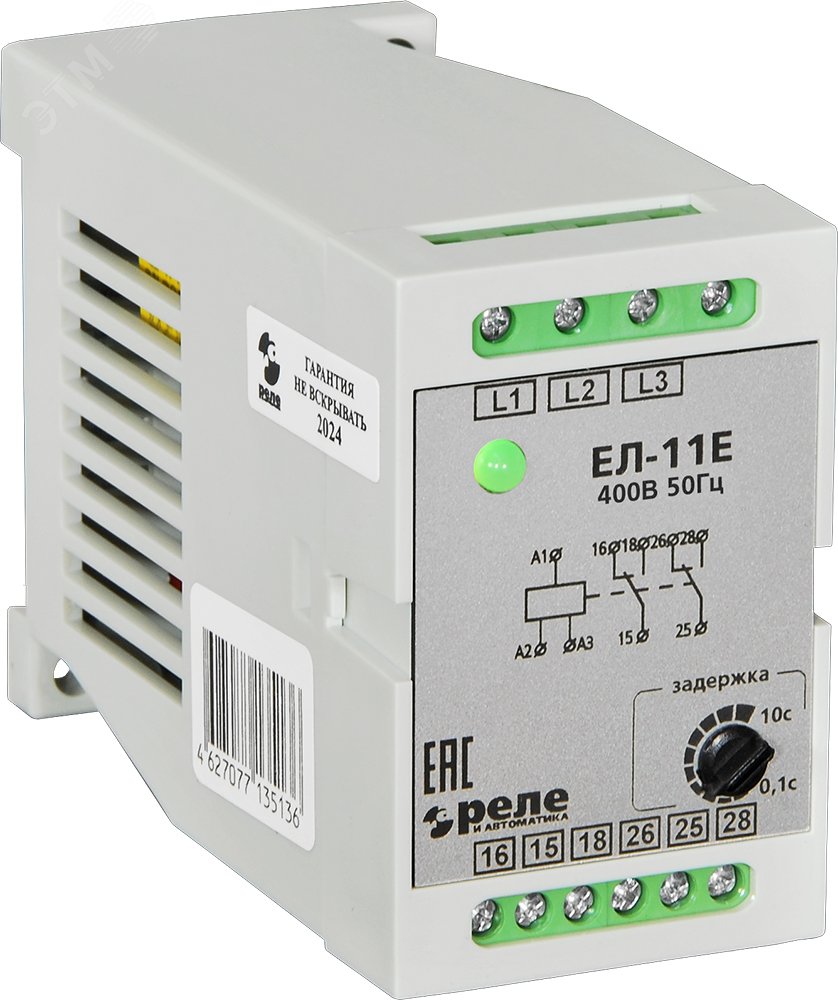

Реле контроля трехфазного напряжения ЕЛ-11Е 220В 50Гц задержка срабатывания 0,1...10с, ток контактов исполнительного реле 5А, 2п, УХЛ4 (шт)

Реле контроля трёхфазного напряжения ЕЛ-11Е предназначено для использования в схемах автоматического управления для контроля наличия и симметрии напряжений. Реле может также использоваться для контроля наличия и порядка чередования фаз в системах трёхфазного напряжения, защиты от недопустимой асимметрии фазных напряжений и работы на двух фазах источников и преобразователей электрической энергии. При подаче напряжения питания с параметрами, находящимися в допустимых пределах (фазы A, B, C), светодиод светится зелёным цветом и реле включается. При этом контакты 15-16 и 25-26 размыкаются, а контакты 15-18 и 25-28 замыкаются. В случае недопустимых контролируемых параметров (обрыв фазы и т.д.) контакты 15-16 и 25-26 замыкаются, а контакты 15-18 и 25-28 размыкаются. Светодиод в аварийной ситуации светится красным цветом. При возврате параметров сети к величинам, находящимся в допустимых пределах, реле включается. Питание реле осуществляется от контролируемой 3-ёх фазной сети.
