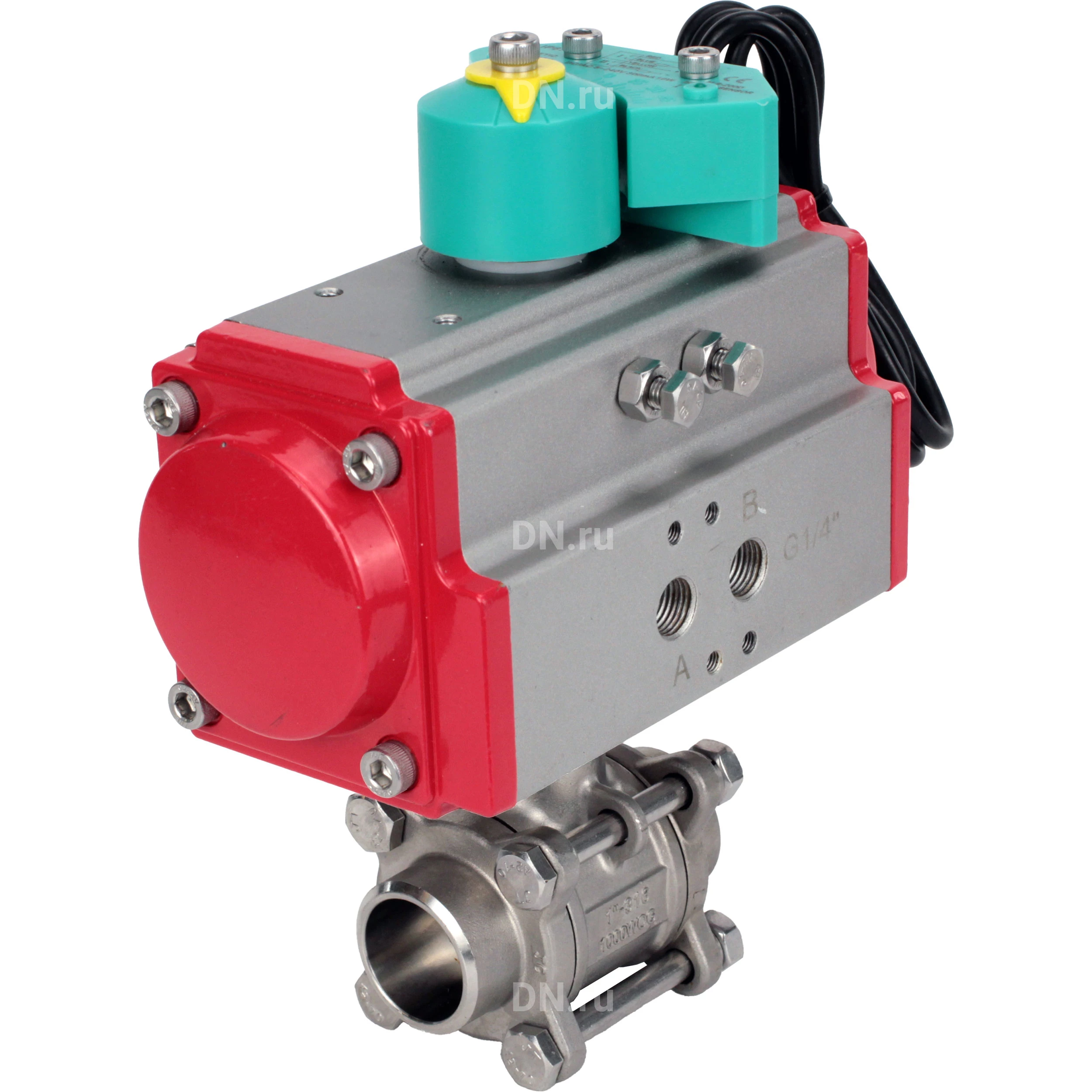

Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду25 Ру63 полнопроходной двухходовой, нержавеющая сталь 316, внутренняя резьба, уплотнение - PTFE, с пневмоприводом двойного действия PA-DA-052

Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(2pc)-FP-T-ISO-H возможна в системы, транспортирующие жидкие и газообразные среды (вода, воздух, пар, вода техническая, нефть, нефтепродукты), неагрессивные к материалам крана. Пневматический привод DN.ru PA-DA-052 двойного действия предназначен для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие. Технические параметры крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду25 Ру63 DN.ru BV3232P(2pc)-FP-T-ISO-H Ду25 Ру63 c пневмоприводом PA-DA-052 двойного действия: Давление номинальное PN - 63 бар Диаметр номинальный DN - 25 мм Тип присоединения - муфтовый (резьбовой) Среда - вода, воздух, пар, вода техническая, нефть, нефтепродукты Тип управления - С пневмоприводом Применение - теплоснабжение Проход шара крана - полнопроходной Температура рабочей среды - от -29°С до 200°С Присоединение - Внутренняя резьба Датчик обратной связи - нет Управление - пневмопривод двойного действия Класс герметичности - A по ГОСТ 9544 Водоразборный - нет Тип устройства крана - двухходовой Тип ISO-фланца арматуры - F04, F05 Размер вала арматуры (квадрат) - 11х11 мм Серия - КШМП.316.230-ISO Страна производитель - Россия Вес - 1.83 кг Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду25 Ру63 полнопроходной двухходовой, нержавеющая сталь 316, внутренняя резьба, уплотнение - PTFE, с пневмоприводом двойного действия PA-DA-052 Габариты и размеры крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду25 Ру63 DN.ru BV3232P(2pc)-FP-T-ISO-H Ду25 Ру63 c пневмоприводом PA-DA-052 двойного действия: Dn - 25 мм L - 72 мм F - 92 мм L1 - 147 мм Эскиз крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду25 Ру63 DN.ru BV3232P(2pc)-FP-T-ISO-H Ду25 Ру63 c пневмоприводом PA-DA-052 двойного действия Таблица деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду25 Ру63 DN.ru BV3232P(2pc)-FP-T-ISO-H Ду25 Ру63: № п/п Наименование детали Материал 1, 6 Корпус нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2) 2, 4 Уплотнение шара PTFE 3 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 5 Уплотнительное кольцо PTFE 7 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 8 Уплотнение штока PTFE 9 Гайка штока нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 10 Рукоятка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) Эскиз деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду25 Ру63 DN.ru BV3232P(2pc)-FP-T-ISO-H Ду25 Ру63 Технические параметры пневмопривода PA-DA-052 двойного действия: Тип пневмопривода - двойного действия Крутящий момент привода - 24 Нм Рабочее давление пневмопривода - 6 бар Угол поворота привода - 90° Диапазон регулировки привода - 5° Наличие ручного дублера - нет Длина пневмопривода - 147 мм Ширина пневмопривода - 71.5 мм Высота пневмопривода - 92 мм Тип ISO-фланца привода - F03, F05 Размер штока - 11х11 мм Датчик обратной связи - нет Страна производитель - Китай Пневмопривод DN.ru PA-DA-052 двойного действия Таблица деталей и материалов пневмопривода DN.ru PA-DA-052 двойного действия: № п/п Наименование детали Материал 1 Индикаторный винт АБС-пластик 2 Индикатор положения АБС-пластик 3 Пружинный зажим нержавеющая сталь 304 4 Металлическая шайба нержавеющая сталь 304 5 Прижимная шайба инженерный пластик 6 Корпус экструдированный алюминиевый сплав с твердым анодированием 7 Прижимная шайба инженерный пластик 8 Ограничитель легированная сталь 9 Уплотнительное кольцо вала верхнее NBR 10 Антифрикционное кольцо вала верхнее инженерный пластик 11 Вал легированная сталь никелированная 12 Антифрикционное кольцо вала нижнее инженерный пластик 13 Уплотнительное кольцо вала нижнее NBR 14 Заглушка NBR 15 Уплотнительное кольцо регулировочных винтов NBR 16 Шайба регулировочного винта нержавеющая сталь 304 17 Стопорная гайка регулировочного винта нержавеющая сталь 304 18 Винт регулировочный нержавеющая сталь 304 19 Поршень алюминиевый сплав, литой под давлением 20 Направляющая накладка поршня инженерный пластик 21 Антифрикционное кольцо поршня инженерный пластик 22 Уплотнительное кольцо поршня NBR 23 Комплект пружин пружинная сталь 24 Уплотнительное кольцо крышки NBR 25 Торцевая крышка литой алюминий с полиэфирным покрытием 26 Винт крышки нержавеющая сталь 304 27 Стопорный винт нержавеющая сталь 304 28 Адаптер углеродистая сталь Эскиз деталей и материалов пневмопривода DN.ru PA-DA-052 двойного действия
