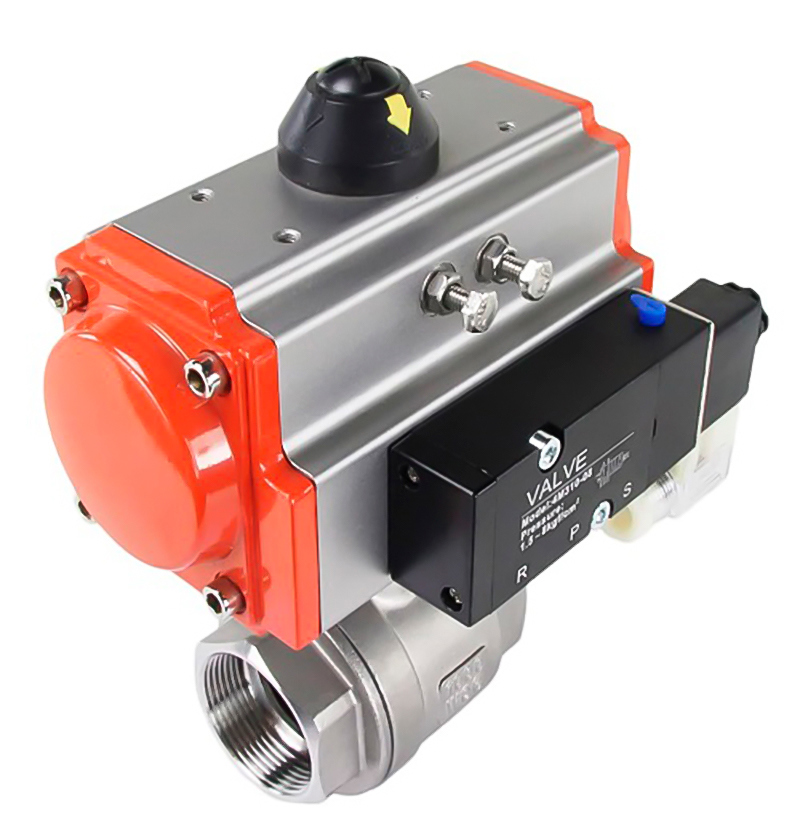

Кран шаровой DN.ru Ду50 Ру63 полнопроходной двухходовой, нержавеющая сталь 316, внутренняя резьба, PTFE, с пневмоприводом PA-DA-083, пневмораспределителем 4M310-08 220В, блоком концевых выключателей APL-210N и ручным Дублером HDM-2 BV3232P2pc-FP-T-ISO-H

Краны шаровые нержавеющие DN.ru BV3232P(2pc)-FP-T-ISO-H применяются в качестве запорной трубопроводной арматуры в системах холодного и горячего водоснабжения, теплоснабжения с любым стандартным теплоносителем, паровых системах с температурой до 230°С (максимальное давление для пара 8 бар), газопроводах нейтральных и инертных газов, включая природный (натуральный) газ. Благодаря своей конструкции и материалам кран имеет самую высокую степень герметичности – класс «А» (по ГОСТ 9544). Кран оснащен пневмоприводом DN.ru PA-DA-083 двойного действия, пневмораспределетелем 4M310-08 220V NAMUR, блоком концевых выключателей APL-210N и ручным дублером MON2-450-T28-ISO. Привод пневматический DN.ru двойного действия предназначен для автоматизации процесса управления промышленной арматурой. Имеет диапазон регулировки – 5° при вращении штока арматуры на 90°. Все внутренние и внешние детали имеют антикоррозийное покрытие. Пневмораспределитель устанавливается для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Блоки концевых выключателей в стандартном исполнении имеют индикатор положения затворного элемента (ОТКРЫТ/ЗАКРЫТ), корпус погодостойкий со степенью защиты IP67, стандартный вал и монтажный кронштейн из нержавеющей стали. Параметры крана DN.ru BV3232P(2pc)-FP-T-ISO-H Ду50 с пневмоприводом DN.ru PA-DA-083, пневмораспределителем 4M310-08 220V NAMUR, блоком концевых выключателей APL-210N и ручным дублером MON2-450-T28-ISO: Диаметр номинальный DN - 50 мм Давление номинальное PN - 63 бар Класс герметичности по ГОСТ 54808-2011 - "A" Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2 Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н13М2 Тип уплотнения - PTFE / Фторопласт / Тефлон Пропускная способность, Kv - 207.4 м3/ч Присоединение - Внутренняя резьба Тип устройства крана - двухходовой Проход шара крана - полнопроходной Водоразборный кран - нет Наличие спускника - нет Тип управления - пневмопривод двойного действия Температура рабочей среды - от -20 до +230 ℃ Вес запорной арматуры для набора - 1.5 кг Среда - вода, воздух, пар, слабоагрессивная среда, масла, вода техническая, водно-гликоливые растворы Страна производитель - Россия Страна производитель привода - Китай Область применения - Теплоснабжение Вес - 9.1 кг Кран шаровой DN.ru Ду50 Ру63 полнопроходной двухходовой, нержавеющая сталь 316, внутренняя резьба, PTFE, с пневмоприводом PA-DA-083, пневмораспределителем 4M310-08 220В, блоком концевых выключателей APL-210N и ручным Дублером HDM-2 BV3232P2pc-FP-T-ISO-H Габаритные и установочные размеры крана DN.ru BV3232P(2pc)-FP-T-ISO-H Ду50 с пневмоприводом PA-DA-083, пневмораспределителем 4M310-08 220V NAMUR, блоком концевых выключателей APL-210N и ручным дублером MON2-450-T28-ISO: L (строительная длина) - 118 мм H - 98 мм NPS - 50 мм D - 49 мм C - 128.7 мм L1 - 204 мм M - 115 мм K - 77 мм Эскиз крана DN.ru BV3232P(2pc)-FP-T-ISO-H Ду50 с пневмоприводом PA-DA-083, пневмораспределителем 4M310-08 220V NAMUR, блоком концевых выключателей APL-210N и ручным дублером MON2-450-T28-ISO Параметры пневмопривода DN.ru PA-DA-083: Тип пневмопривода - двойного действия Номинальный крутящий момент - 94 Нм Рабочее давление пневмопривода - 6 бар Угол поворота привода - 90° Диапазон регулировки привода - 5° Датчик обратной связи - нет Высота привода - 128.7 мм Ширина привода - 103 мм Длина привода - 204 мм Вес привода - 3.1 кг Страна производитель - Китай Эскиз пневмопривода DN.ru PA-DA-083 Параметры пневмораспределителя 4M310-08 220V NAMUR: Напряжение питания - 220В Частота срабатывания - 5 цикл/сек Степень защиты корпуса - 65 Взрывозащита - нет Параметры блока концевых выключателей APL-210N: Модель - APL-210N Тип датчика - индуктивный Тип конструкции - цилиндрический Напряжение питания - 90-250 Вольт Ток - 300 мА Состояние выхода - нормально открытый Дистанция срабатывания - 4 мм Индикация срабатывания - есть Схема подключения блока концевых выключателей APL-210N Материалы деталей крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду50: № Деталь Материал 1,6 Корпус Нерж. сталь SS316 2,4 Уплотнение шара PTFE 3 Шар Нерж. сталь SS316 5 Уплотнительное кольцо PTFE № Деталь Материал 7 Шток Нерж. сталь SS316 8 Уплотнение штока VITON 9 Гайка штока Нерж. сталь SS316 10 Рукоятка Нерж. сталь
