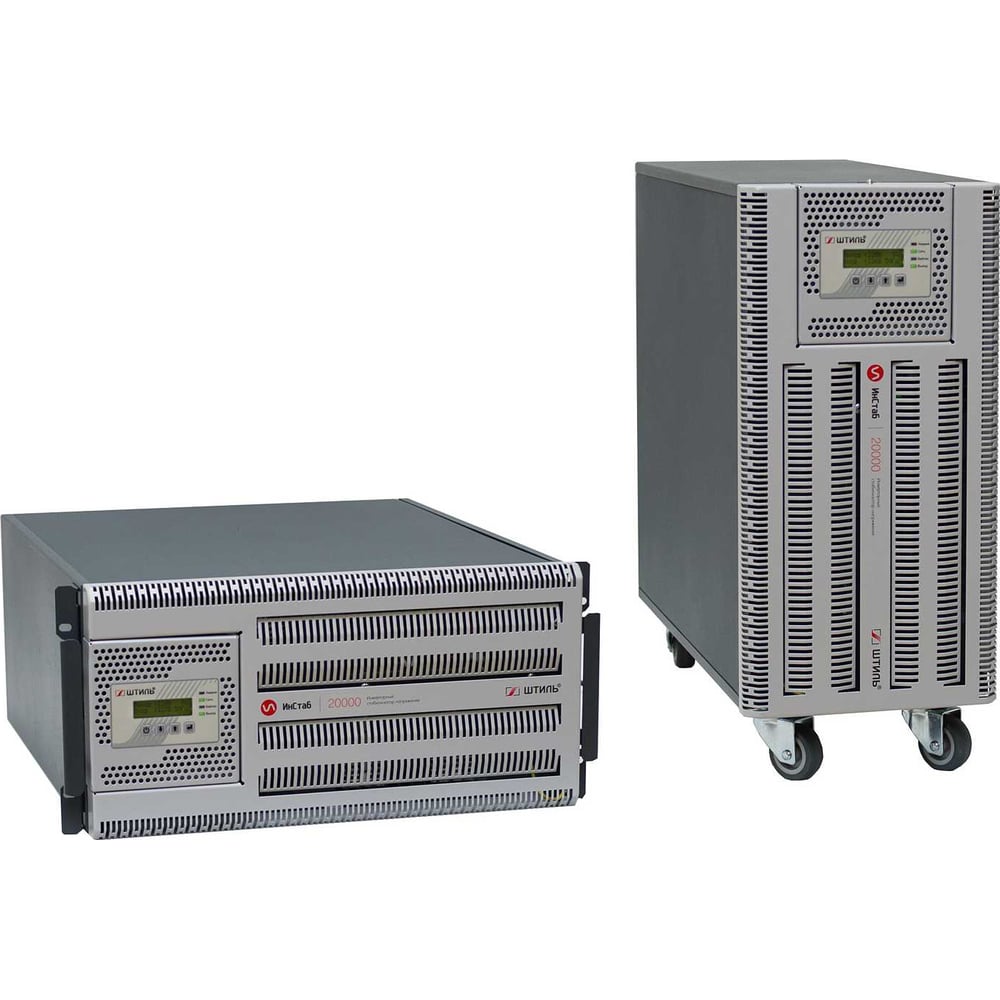

Стабилизатор напряжения Штиль ИнСтаб IS3120RT

Стабилизатор напряжения Штиль ИнСтаб IS3120RT Общие Полная мощность, кВА20Активная мощность, кВт16Принцип стабилизацииинверторный(с двойным преобразованием)Способ установкинапольный/в стойкуЧисло фаз3 в 1Режимы работыстабилизация, байпас, ECOСтрана производительРоссия Входные характеристики Тип входной сетитрехфазная пятипроводная (L1, L2, L3, N, PE)Совместимость с генераторомдаНоминальное фазное/линейное входное напряжение, В220/380 (230/400)Рабочий диапазон фазного/линейного входного напряжения, В165-310/285-537 при нагрузке 100%, 135-310/234-537 при нагрузке 80%,90-310/155-537 при нагрузке 60%Предельный диапазон входного напряжения, В90-310/155-537Нижний порог фазного/линейного входного напряженияотключения нагрузки, В90/155Нижний порог фазного/линейного входного напряженияподключения нагрузки, В110/190Верхний порог фазного/линейного входного напряженияотключения нагрузки, В310/537Верхний порог фазного/линейного входного напряженияподключения нагрузки, В290/502Допустимое отклонение верхней границы входного напряженияв режиме ECO и для электронного байпаса, %+5, +10, +15, +20, +25 (значение по умолчанию: +15)Допустимое отклонение нижней границы входного напряженияв режиме ECO и для электронного байпаса, %-5, -10, -15, -20, -25 (значение по умолчанию: -20)Номинальная входная частота, Гц50Допустимый диапазон входной частоты, Гц43-57Входной коэффициент мощности0,99Максимальный входной ток одной фазы, А35Потребляемая мощность в режиме холостого хода, Вт150Плавный пускда Выходные характеристики Тип выходного напряженияоднофазноеДиапазон настройки выходного напряжения, В220-240Точность стабилизации, %±2Быстродействие, мс0Форма выходного напряжениячистая синусоидаНоминальная выходная частота, Гц50 (отклонение частоты выходного напряжения определяется частотой сети)Время автономной работы при отключении питанияне более 200 мсМаксимальный выходной ток, А91Коэффициент нелинейных искажений выходного напряжения, %1,5% при линейной нагрузке, 3% при нелинейной нагрузкеКрест-фактор3:1Время запуска (восстановления после аварии сети), сдо 20Перегрузочная способность105% - непрерывная работа, 105-150% - не менее 5 сКПД в режиме работы от электросети, %до 97КПД при работе через байпас или в режиме ECO, %до 99 Защита Перегрузка по выходуэлектронная защита c автовосстановлениемКороткое замыканиеэлектронная защита c автовосстановлениемПерегревэлектронная защита c автовосстановлениемЗащита от импульсных перенапряженийваристор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),срабатывание – 50 мкс)Защита сети от высокочастотных помех150 кГц - 30 МГцЗащита нагрузки от сетевых помех (между фазой и нейтралью)до 2,5 кГцЗащита от аварии сетиэлектронная защита c автовосстановлениемЗащита от аварии стабилизатораэлектронная аварийная защитаЭлектронный автоматический байпасда Панель управления и интерфейсы ЖК-дисплейвходное/выходное напряжение, частота входной сети, процент загрузки, активная и полная мощность нагрузки, режимы работы, аварийные сообщения, внутренняя температураСветодиодная индикация«Авария», «Сеть», «Байпас», «Выход»Функциональные клавиши«Ввод», «Вверх», «Вниз», «Отмена» («Вкл/Выкл»)USBопция (требуется установка карты мониторинга)Ethernetопция (требуется установка карты мониторинга)RS-485опция (требуется установка карты мониторинга)«Сухие» контакты3 шт. или 8 шт. (опция) Подключение Входная сетьклеммное подключение (L1, L2, L3, N, PE – зажимной клеммник, сечение до 25 мм2)Нагрузка (выходные разъёмы)клеммное подключение (L, N – зажимной клеммник, сечение до 25 мм2) Надежность и эксплуатационные характеристики Установкав помещенииДиапазон рабочей температуры, °Сот +5 до +40Диапазон температуры хранения, °Сот -40 до +40Тип охлажденияпринудительное (вентиляторное)Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА42 (при минимальной скорости вращения вентиляторов),64 (при максимальной скорости вращения вентиляторов)Относительная влажность, %от 0 до 80 (без конденсата)Рабочая высота, мдо 3000 м над уровнем моряСтепень защиты от пыли и влагиIP20Срок службы, летне менее 10Гарантийный срок, мес24 Механические характеристики Габаритные размеры ВхШхГ (без упаковки), мм515x220x560 (напольная установка)220x484x533 (стоечная установка)Габаритные размеры ВхШхГ (в упаковке), мм560х540х260Высота установки в стойку, U5Масса, кг35Цвет корпусасерый
