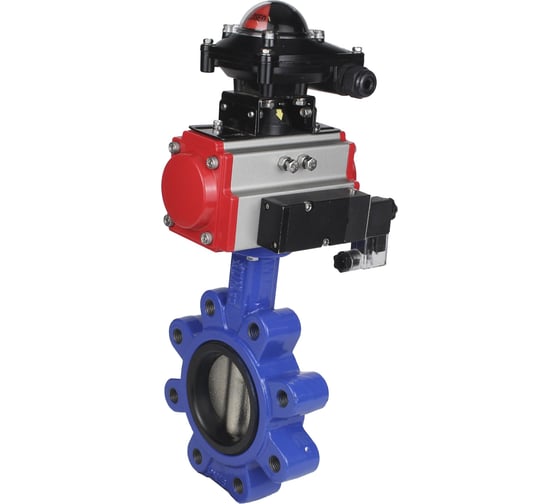

Затвор дисковый поворотный DN.ru WBV1616N-2W-Fb-H Ду65 Ру16 LUG с пневмоприводом и распределителем

Затвор дисковый поворотный DN. ru WBV1616N-2W-Fb-H Ду65 Ру16 LUG выполняет функции запорной и регулирующей арматуры в системах теплоснабжения и водоснабжения, а также в технологических процессах промышленности. Затвор открывается на 90° поворотом диска: ручной привод - против часовой стрелки, возвратная пружина дает возврат в исходное положение. В комплект входит пневмопривод DN. ru PA-SA-105 с крутящим моментом на валу 32, 7 Нм, а также пневмораспределитель 4М310-08 24V NAMUR для управления потоками сжатого воздуха. Корпус и диск изготовлены из чугуна QT450, уплотнение - NBR, шток - нержавеющая сталь AISI 316. Затвор рассчитан на давление PN 16 бар, диаметр условный DN 65 мм, фланцевое соединение F05, вязкость и температура рабочей среды: от -10 до 90 °C. Габаритные размеры L 46 мм, H 224 мм, A 268 мм и E 153 мм; вес узла около 11, 3 кг. Устройство применяется для водоснабжения и теплоснабжения, дает надёжное герметичное закрытие класса A по ГОСТ 9544 и долговечность до 10 лет. Комплект поставки включает узел пневмопривода PA-SA-105 и распределитель 4М310-08; управление осуществляется по NAMUR-совместимой схеме, питание 24 В DC.
