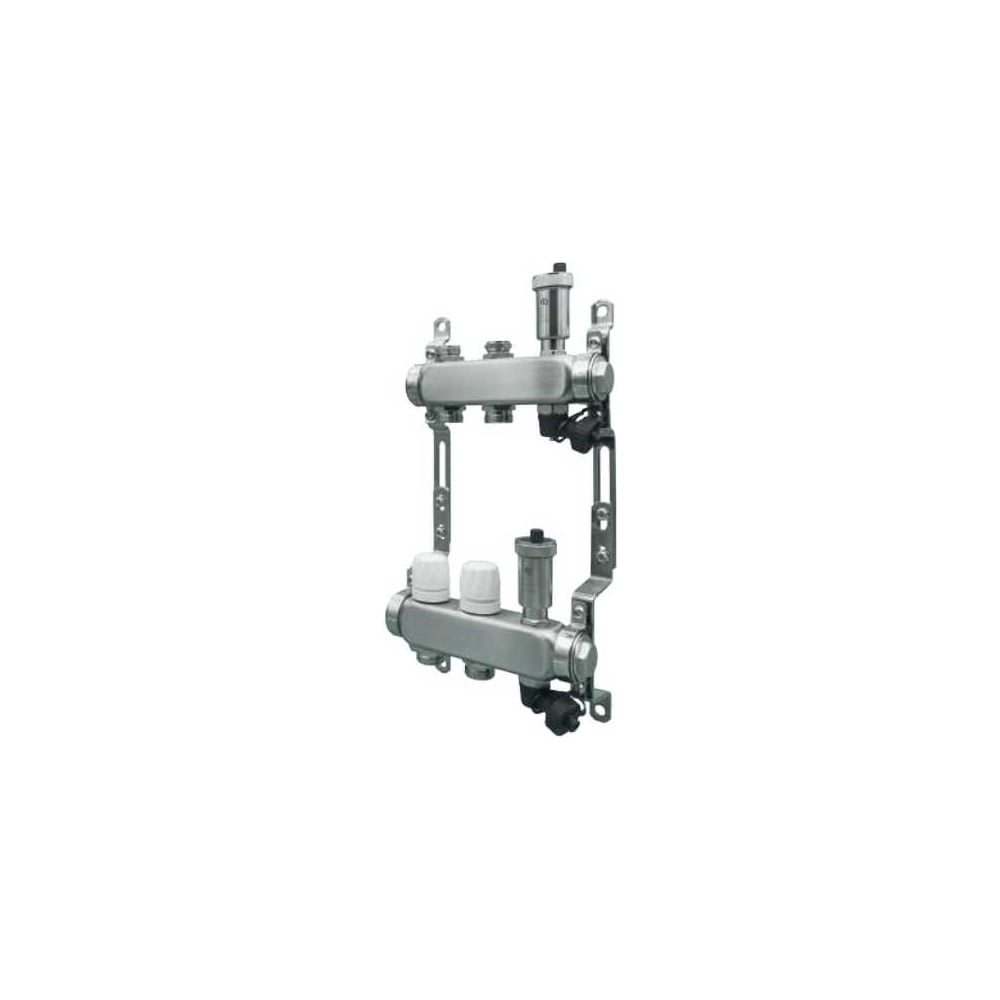

Коллекторная группа AQUALINK для теплых полов и отопления из нержавеющей стали 1″ Ду25 Ру10 4x3/4″ с регулирующими и настроечными клапанами, автоматическими воздухоотводчиками и дренажными клапанами

Коллекторная группа AQUALINK состоит из двух коллекторов, изготовленных из нержавеющей стали AISI 304: подающего и принимающего обратный поток среды. Подающий коллектор выполняет функцию настройки системы с помощью расходомеров с градуировкой расхода до 6 л/мин. Коллектор, принимающий обратный поток, снабжен запорно-регулировочными клапанами с возможностью установки сервоприводов. Для бесшумной и длительной эксплуатации систем на обоих коллекторах группы расположены автоматические воздухоотводчики, установленные на отсекающие клапаны, наличие которых позволяет проводить обслуживание воздухоотводчиков без полного слива теплоносителя из системы. Раздвижные кронштейны, входящие в комплект поставки, позволяют использовать коллекторную группу в паре с насосно-смесительными узлами различных модификаций. „Благодаря использованию потайной гайки, конструкция кронштейна имеет плоскую заднюю поверхность, обеспечивающую беспрепятственное осуществление монтажа коллекторной группы. Общие параметры коллекторной группы AQUALINK для теплых полов и отопления 1″ Ду25 Ру10 4x3/4″: Количество выходов - 4 шт. Рабочая среда - вода/вода+гликоль Максимальный % содержания гликоля в воде - 45% Максимально допустимый перепад давления на регулирующем клапане - 0,1 (1) МПа (бар) Температура рабочей среды максимальная - 100 °C Номинальное давление (PN) - 1,0 (10) МПа (бар) Номинальный диаметр резьбы - 1" дюйм Присоединение отводов - 3/4"(евроконус) дюйм Условная пропускная способность регулирующего клапана, Kvs1 - 4.5 м3/час Страна производитель - Россия Вес - 2.94 кг Коллекторная группа AQUALINK для теплых полов и отопления из нержавеющей стали 1″ Ду25 Ру10 4x3/4″ с регулирующими и настроечными клапанами, автоматическими воздухоотводчиками и дренажными клапанами Габаритные и установочные размеры коллекторной группы AQUALINK для теплых полов и отопления 1″ Ду25 Ру10 4x3/4″: G1 - 1" G2 - 45019" G3 - 3/4" A - 234 мм B - 87 мм c - 220 мм E - 34 мм F - 50 мм Эскиз коллекторной группы AQUALINK для теплых полов и отопления 1″ Ду25 Ру10 4x3/4″ Материалы коллекторной группы AQUALINK для теплых полов и отопления 1″ Ду25 Ру10 4x3/4″: A Воздухоотводчик автоматический: Корпус Латунь хромированная ЛС59-2 (CW617N) Поплавок Полипропилен (РР) Механизм и запорные элементы Полиформальдегид (РОМ)+Этилен-пропиленовый каучук СКЭП (ЕРDМ) B Отсекающий клапан: Корпус Латунь хромированная ЛС59-2 (CW617N) Поплавок Полипропилен (РР) Пружина Нержавеющая сталь 08Х17Н13М2 (АISI 316) Кольцо уплотняющее Этилен-пропиленовый каучук СКЭП (ЕРDМ) C Заглушка: Корпус Латунь хромированная ЛС59-2 (CW617N) Кольцо уплотняющее Этилен-пропиленовый каучук СКЭП (ЕРDМ) D Дренажный клапан: Латунь хромированная ЛС59-3 (CW614N) Этилен-пропиленовый каучук СКЭП (ЕРDМ) + Полиформальдегид (РОМ) E Слив контура теплого пола: Латунь никелированная ЛС59-3 (CW614N) + Этилен-пропиленовый каучук СКЭП (ЕРDМ) H Запорный клапан: Механика Нержавеющая сталь 08Х18Н10 (AISI 304) Корпусные элементы Латунь ЛС59-3 (CW614N) Пружина Нержавеющая сталь 08Х17Н13М2 (АISI 316) Уплотняющие элементы Этилен-пропиленовый каучук СКЭП (ЕРDМ) I Рукоятка запорного клапана: Поликарбонат (РС) J Кронштейн: Сталь Ст3cп (Q235) K Выход в контур теплого пола: Латунь никелированная ЛС59-3 (CW614N) + Этилен-пропиленовый каучук СКЭП (ЕРDМ) L Корпус коллектора: Нержавеющая сталь 08Х18H10 (AISI 304) M Расходомер: Корпусные элементы Латунь ЛС59-3 (CW614N) Механизм регуляции расхода Полиамиды (РА) + Полиформальдегиды (РОМ) Пружина Нержавеющая сталь 08Х17Н13М2 (АISI 316) Уплотнения Этилен-пропиленовый каучук СКЭП (ЕРDМ) Эскиз материалов коллекторной группы AQUALINK для теплых полов и отопления 1″ Ду25 Ру10 4x3/4″
