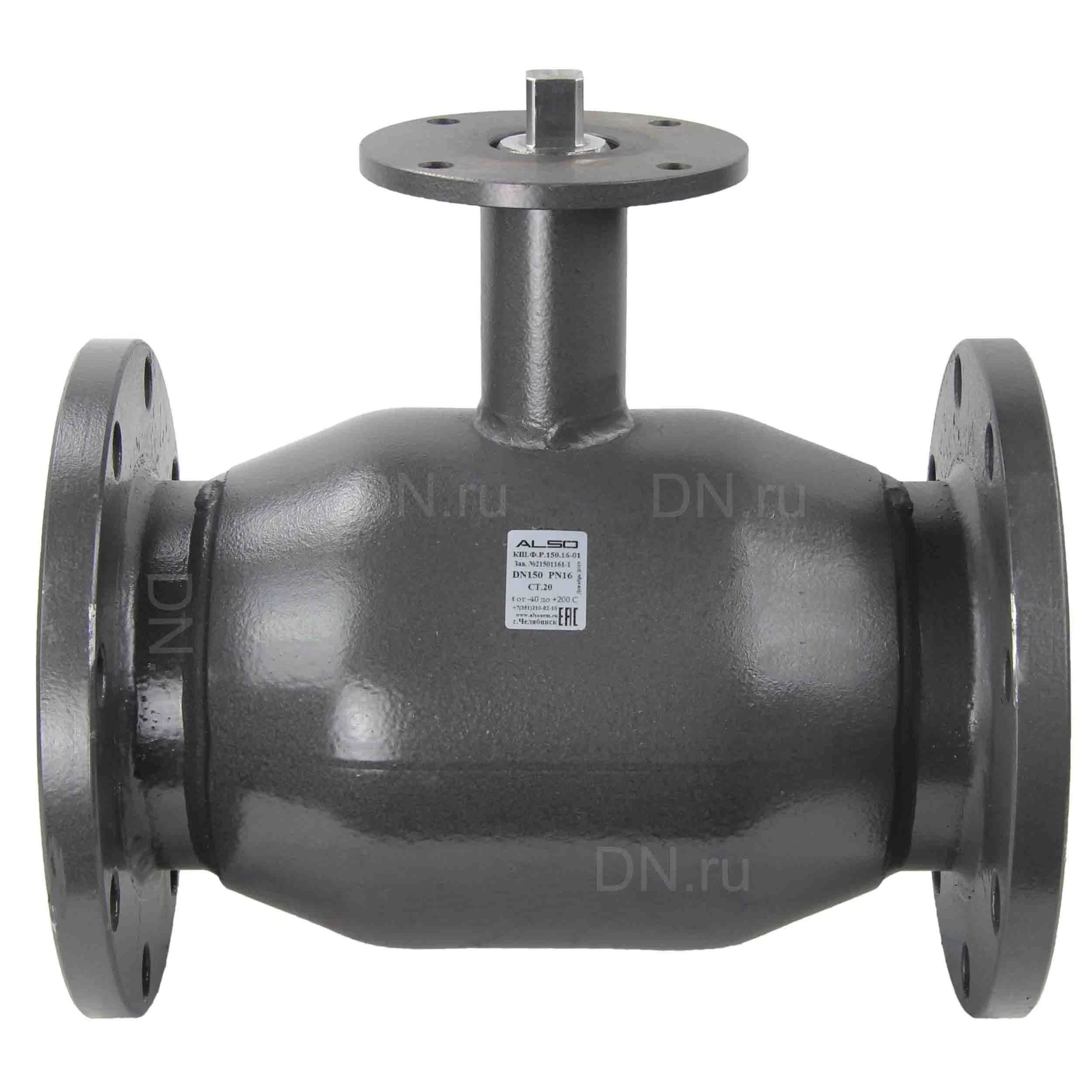

Кран шаровой ALSO КШ.Ф.Р.200.16-01 Ду200 Ру16 стандартнопроходной, двухходовой, углеродистая сталь 20, уплотнение - PTFE, фланцевый, под редуктор/привод

Стальные краны шаровые ALSO для жидких сред с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200 °С, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ «Требования к качеству сетевой воды». Применяются также для монтажа на трубопроводы и сооружения на них, транспортирующиесжиженные углеводороды, нефтепродукты и другие жидкие среды, по отношению к которым материалы крана коррозионно-стойки. Основной рабочий элемент крана ALSO – шар – изготовлен из нержавеющей стали. Седловое уплотнение шара выполнено из углеродонаполненного фторопласта Ф4К20 (тефлон/PTFE+20%C), что практически исключает его износ в процессе эксплуатации крана. Седловое уплотнение имеет дублирующее торцевое уплотнение из фторсилоксана, которое обеспечивает герметичность крана при низких температурах. Каждый кран шаровой ALSO для жидких сред имеет класс герметичности «А» (ГОСТ 9544-2015). Технические параметры крана шарового Also КШ.Ф.Р-01 Ду200 Ру16: Диаметр номинальный DN - 200 мм Давление номинальное PN - 16 бар Класс герметичности по ГОСТ 9544 - "A" Материал корпуса - Углеродистая сталь 20 Материал шара - Нержавеющая сталь AISI 409/08Х13 Уплотнение - PTFE / Фторопласт / Тефлон Пропускная способность, Kv - 1727 Присоединение - фланцевое Тип прохода крана - двухходовой Тип управления - голый шток Климатическое исполнение - У1 Тип ISO-фланца арматуры - F10 Температура рабочей среды: от -40 до +200 °C Среда - вода, нефтепродукты, нейтральные среды Срок службы - 30 лет Область применения - Нефтегазовая промышленность, жилищно-коммунальные и теплосетевые хозяйства, Водоснабжение, Теплоснабжение Вес - 55 кг Страна производитель - Россия Кран шаровой ALSO КШ.Ф.Р.200.16-01 Ду200 Ру16 стандартнопроходной, двухходовой, углеродистая сталь 20, уплотнение - PTFE, фланцевый, под редуктор/привод Габаритные и установочные размеры крана шарового Also КШ.Ф.Р-01 Ду200 Ру16: L - 450 мм H - 235 мм h - 93 мм d - 148 мм D - 335 мм D1- 295 мм D2 - 22 мм n отв. - 12 шт Эскиз размеров крана шарового Also КШ.Ф.Р-01 Ду200 Ру16 Ру16 Присоединительный размер ISO фланца под редуктор-привод крана шарового Also КШ.Ф.Р-01 Ду200 Ру16: D - 30 мм D2 - 102 (F10) мм D3 - 125 мм H- 36 мм d - 11 мм n - 4 шт K - 33.3 мм b - 8 мм Эскиз размеров ISO фланца крана шарового Also КШ.Ф.Р-01 Ду200 Ру16 Материалы деталей крана шарового Also КШ.Ф.Р-01 Ду200 Ру16: № Деталь Материал 1 ручка сталь 3 2 гайка оцинкованная сталь 3 кольцо уплотнительное фторсилоксан 4 кольцо Ф4К20 (PTFE +20% С) 5 шток сталь 20Х13 6 пружина сталь 65Г (оцинкованная сталь) 7 кольцо опорное сталь 08ПС 8 уплотнитель седла фторсилоксан 9 седло Ф4К20 (PTFE +20% С) 10 шар DN 10–32: сталь 20Х13 (AISI 420)DN 40, 65: сталь 08Х18Н10 (AISI 304)DN 50, 80–300: сталь 08Х13 (AISI 409)DN 350–600: сталь 12Х18Н10Т (AISI 321) 11 горловина сталь 20 12 корпус сталь 20 13 патрубок сталь 20 Эскиз материалов деталей крана шарового Also КШ.Ф.Р-01 Ду200 Ру16
