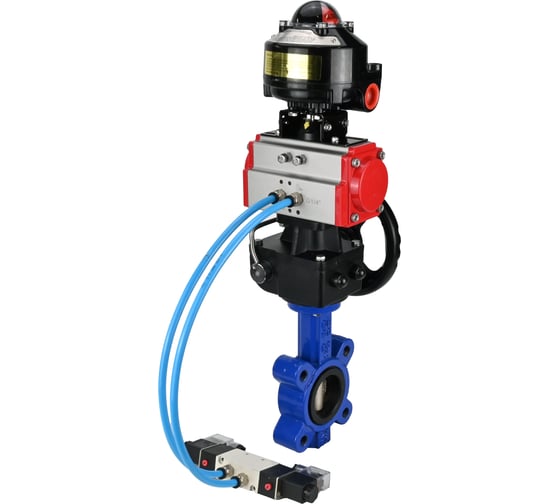

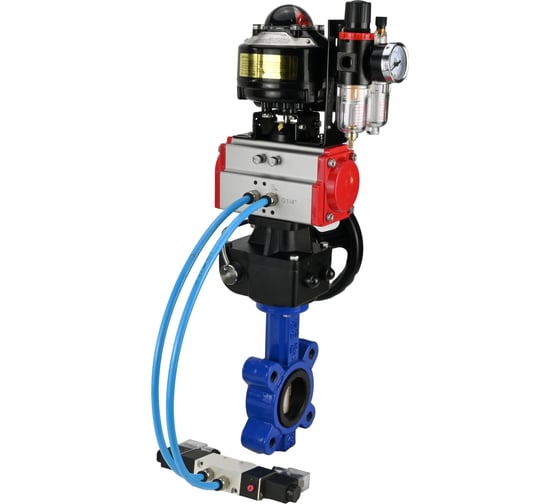

Затвор дисковый поворотный DN.ru WBV1616E-2W-Fb-H Ду80 Ру16 LUG межфланцевый, корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, с пневмоприводом PA-SA-105 и магнитным переключателем ALS200D

Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.Пневмоприводы с возвратными пружинами SA используют один порт для подачи среды управления и перемещения в одном направлении, а возврат в исходное положение осуществляется с помощью пружин.Магнитный переключатель DN.ru ALS200D предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы. Технические параметры затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду80 Ру16 LUG: Давление номинальное PN - 16 бар Диаметр номинальный DN - 80 мм Тип присоединения - Межфланцевый (резьбовые проушины) Количество болтовых отверстий на одном фланце - 8 шт. Диаметр болтовых отверстий на одном фланце - 16 мм Среда - вода, воздух, этиленгликоль, нейтральные среды, Пропиленгликоль Тип управления - пневмопривод Применение - водоснабжение, промышленность, Системы отопления Температура рабочей среды - от -20°С до 100°С Цвет - Синий Управление - С пневмоприводом Взрывозащита - нет Класс герметичности - A по ГОСТ 9544 Крутящий момент на валу арматуры - 43.7 Нм Тип ISO-фланца арматуры - F05 Размер вала арматуры (квадрат) - 9х9 мм Серия - WBV1616E-2W-Fb-H Страна производитель - Россия Гарантия - 12 мес. Срок службы - 10 лет Вес - 11.74 кг Видео затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду80 Ру16 LUG Габариты и размеры затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду80 Ру16 LUG: A - 92 мм B - 156 мм C - 46 мм D - 160 мм N-M - 8-М16 мм Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду80 Ру16 LUG Таблица деталей и материалов затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду80 Ру16 LUG: № Наименование детали Материал 1 Корпус чугун QT450 (аналог ВЧ 45) 2 Диск чугун QT450 (аналог ВЧ 45) 3 Седловое уплотнение EPDM 4 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н13М2) Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду80 Ру16 LUG Технические параметры пневмопривода DN.ru PA-SA-105: Тип пневмопривода - с возвратными пружинами Крутящий момент привода - 63 Нм Рабочее давление пневмопривода - 8 бар Угол поворота привода - 90° Диапазон регулировки привода - 5° Наличие ручного дублера - нет Тип ISO-фланца привода - F07, F10 Размер штока - 22х22 мм Страна производитель - Китай Вес привода - 6.9 кг Пневмопривод DN.ru PA-SA-105 Габариты и размеры пневмопривода DN.ru PA-SA-105: A - 57.5 мм B - 64 мм C - 122.5 мм D - 133 мм E - 153 мм F - 109.5 мм G - 30 мм H - 80 мм I - 70 мм J - 102 мм M - 22х22 мм N - 26 мм Z - 268 мм d - 40 мм K - M8x13 L - M10x16 Эскиз габаритов и размеров пневмопривода DN.ru PA-SA-105 Технические параметры магнитного переключателя ALS200D: Материал корпуса - пластик PP-GF30 Степень защиты корпуса - IP67 Совместимые устройства - пневматические приводы, любые исполнительные механизмы с поворотом вала на 90° Индикация угла поворота вала совмещаемого устройства - 0-90° Тип контакта - NO Тип взаимодействия датчиков - магнитный Расстояние взаимодействия датчиков - 1÷6 мм Частота переключения вкл/выкл - 0÷4.8 кГц Визуальная индикация - два светодиода Номинальное напряжение - 5÷240В AC/DC Номинальный ток - 0÷300 mA Номинальная мощность - 10 Вт Температура окружающей среды - от -40 до +85 °C Кабельный вывод - 4 провода (2 провода/обрыв, 2 провода/закрытие) Вес - 0.14 кг Гарантия - 12 мес. Срок службы - 10 лет Магнитный переключатель ALS200D Габариты и размеры магнитного переключателя ALS200D: A - 75 мм B - 30 мм C - 51 мм E - 40 мм d - 5.5 мм Эскиз габаритов и размеров магнитного переключателя ALS200D
