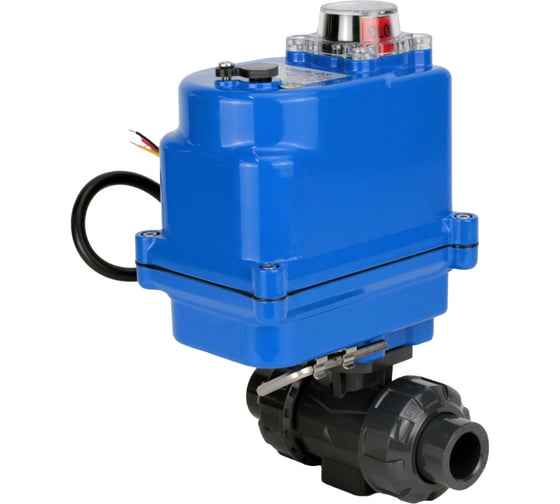

Кран шаровой DN.ru Дн15 Ру10 полнопроходной, клеевой с разборным муфтовым соединением, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QTSA-N-003EM-O0-220VAC с пружинным возвратом (BV4242E-FP-GRM-ISO)

Кран шаровой применяется в качестве запорной арматуры для перекрытия потока рабочей среды в трубопроводах. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием.Электропривод с пружинным возвратом предназначен для безопасного управления клапанами или заслонками при потере напряжения питания. Применяются в различных отраслях. Технические параметры крана шарового DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10: Давление номинальное PN - 10 бар Диаметр номинальный DN - 15 мм Тип присоединения - муфтовый (резьбовой) Среда - вода, воздух, сточные воды, нейтральные среды Тип управления - С электроприводом Применение - Теплоснабжение Проход шара крана - полнопроходной Степень защиты корпуса IP - 67 Присоединение - клеевое Управление - электропривод 220В Класс герметичности - A Водоразборный - нет Тип устройства крана - двухходовой Модель арматуры - BV4242E-FP-GRM-ISO Тип затвора - шаровый Тип ISO-фланца арматуры - F03 Размер вала арматуры (квадрат) - 9х9 мм Серия - BV4242E Крутящий момент - 3 Нм Вид арматуры - запорный Наличие моментной муфты - нет Наличие блока подготовки воздуха - нет Страна производитель - Россия Гарантия - 12 г. Вес набора - 8.316 кг Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10 с электроприводом QTSA-N-003EM-O0-220VAC с пружинным возвратом Габариты и размеры крана шарового DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10: D - 56 мм d - 15 мм d1 - 20.3 мм d2 - 20 мм L - 123.5 мм L1 - 23 мм L2 - 67 мм H1 - 66 мм H2 - 27.5 мм H3 - 8 мм M - 20 мм I - М5 C - 36 мм SxS - 9х9 мм Эскиз габаритов и размеров крана шарового DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10 Таблица деталей и материалов крана шарового DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10: № п/п Наименование детали Материал 1 Корпус UPVC (НПВХ - непластифицированный поливинилхлорид) 2 Шар UPVC (НПВХ - непластифицированный поливинилхлорид) 3/4/5/6 Кольцевые уплотнения EPDM 7 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10) Эскиз деталей и материалов крана шарового DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10 Технические параметры электропривода четвертьоборотного DN.ru QTSA-N-003EM-O0-220VAC: Тип электропривода - Четвертьоборотный Модель электропривода - QTSA-N-003EM-O0-220VAC Бренд электропривода - DN.ru Возможность установки режима работы арматура+привод - нормально-закрытый/нормально-открытый Крутящий момент электропривода - 30 Нм Тип ISO-фланца электропривода - F05, F07 Напряжение питания - 220В Угол поворота привода - 90° Мощность электродвигателя - 18 Вт Ток электродвигателя - 0.6 А Максимальный диаметр штока - 14х14 мм Время цикла старта - 8 сек. Страна производитель электропривода - Китай Вес - 8 кг Электропривод четвертьоборотный DN.ru QTSA-N-003EM-O0-220VAC Габариты и размеры электропривода четвертьоборотного DN.ru QTSA-N-003EM-O0-220VAC: A - 229 мм B - 303 мм C - 162 мм D - 145 мм E - 75 мм H - 17 мм Эскиз габаритов и размеров электропривода четвертьоборотного DN.ru QTSA-N-003EM-O0-220VAC 220В
