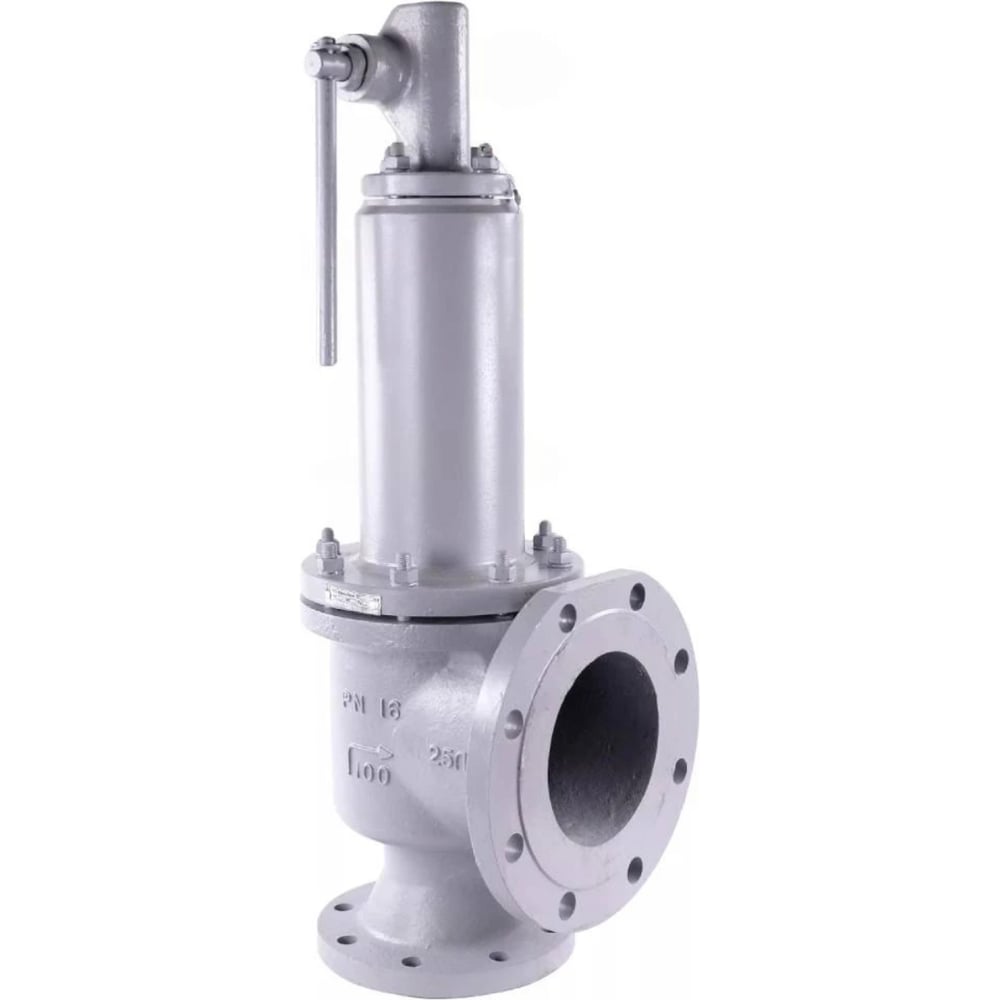

Клапан предохранительный DN.ru Ду125/150 Ру16 полноподъемный пружинный фланцевый, корпус - сталь WCB, уплотнение металл/металл (с настройкой 1.6-2.5 бар) (VR3430M-F)

Клапаны предохранительные предназначены для сброса рабочей среды в атмосферу или в отводящий трубопровод при превышении настроечного давления рабочей среды в подводящем трубопроводе. Невысокая цена, простота и надежность конструкции делают полноподъемные пружинные клапаны DN.ru оптимальным вариантом для различных инженерных систем и промышленных установок. Технические параметры клапана предохранительного DN.ru VR3430M-F Ду125/150 Ру16 Диаметр номинальный DN1 - 125 мм Диаметр номинальный DN2 - 150 мм Давление номинальное PN - 16 бар Диапазон давлений настройки: 1.6 - 2.5 бар Тип клапана - предохранительный Материал корпуса - углеродистая сталь Материал запорного органа - Сталь 20Х13 Уплотнение - Металл Конструкция клапана - Полноподъемный Вес - 75 кг Страна производитель - Россия Клапан предохранительный DN.ru Ду125/150 Ру16 полноподъемный пружинный фланцевый, корпус - сталь WCB, уплотнение металл/металл (с настройкой 1.6-2.5 бар) (VR3430M-F) Габаритные и установочные размеры клапана предохранительного DN.ru VR3430M-F Ду125/150 Ру16 DN - 125 мм DN '- 150 мм D1 - 250 мм D2 - 210 мм D3 - 185 мм b - 22 мм f - 2 мм n-Ød: 8 - Ø18 мм L - 210 мм D1' - 285 мм D2' - 240 мм D3' - 210 мм b' - 24 мм f' - 2 мм n-Ød ': 8 - Ø23 мм L1 - 190 мм H - 649 мм Эскиз клапана предохранительного DN.ru VR3430M-F Ду125/150 Ру16 Материалы деталей клапана предохранительного DN.ru VR3430M-F Ду125/150 Ру16 № п/п Наименование детали Материал 1 Корпус сталь WCB 2 Регулировочный винт сталь 20Х13 3 Диск сталь 20Х13 4 Направляющая втулка сталь 20Х13 5 Крышка сталь WCB 6 Пружина сталь 50ХФА 7 Рычаг сталь 20Х13 Эскиз деталировки клапана предохранительного DN.ru VR3430M-F Ду125/150 Ру16
