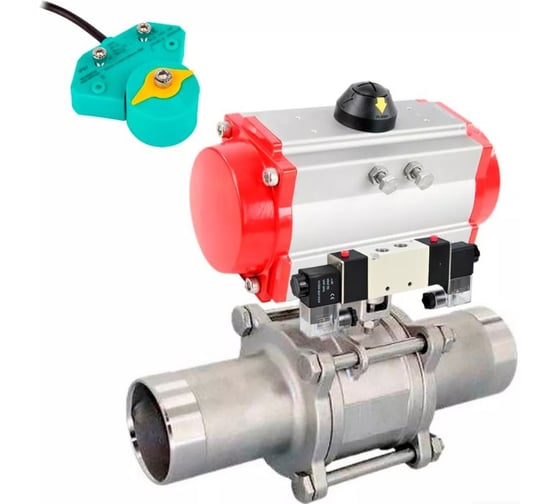

Кран шаровой DN.ru Ду20 Ру63 полнопроходной, трехсоставной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с рукояткой (BV3131P(3pc)-FP-W-ISO-H LONG)

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Технические параметры крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду20 Ру63 Давление номинальное PN - 63 бар Диаметр номинальный DN - 20 мм Тип присоединения - под приварку Рабочая среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды Тип управления - ручной Применение - промышленность, Водоснабжение, Теплоснабжение Проход шара крана - полнопроходной Наличие ручного дублера - нет Наличие концевых выключателей - нет Температура рабочей среды - от -20°С до +180°С Цвет - серый Присоединение - под приварку Датчик обратной связи - нет Управление - рукоятка Уплотнение - PTFE / Фторопласт / Тефлон Пропускная способность - 47.1 м3/ч Крутящий момент на валу арматуры - 30 Нм Размер вала арматуры (квадрат) - 9х9 мм Тип ISO-фланца арматуры - F03, F04 Класс герметичности - A по ГОСТ 9544 Наличие спускника - нет Водоразборный - нет Способ монтажа - вертикальный, горизонтальный Тип устройства крана - двухходовой Тип затвора - шаровый Максимальный начальный крутящий момент - 30 Нм Тип ISO-фланца арматуры - F03, F04 Наличие колонки управления - нет Серия - BV3131P Наличие электропневматического позиционера - нет Страна производитель - Россия Средний срок службы - 5 лет Гарантия - 1 г. Вес - 1.2 кг Кран шаровой DN.ru Ду20 Ру63 полнопроходной, трехсоставной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с рукояткой (BV3131P(3pc)-FP-W-ISO-H LONG) Габариты и размеры крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду20 Ру63: d - 20 мм D - 26.9 мм B - 2.1 мм H - 66 мм L - 155 мм E - 135 мм Эскиз габаритов и размеров крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду20 Ру63 Таблица деталей и материалов крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду20 Ру63: № п/п Наименование детали Материал 1 Корпус нержавеющая сталь 304 2 Боковой элемент (2 шт) нержавеющая сталь 304 3 Шар нержавеющая сталь 304 4 Уплотнение шара PTFE 5 Уплотнение штока PTFE 6 Втулка нержавеющая сталь 304 7 Шток нержавеющая сталь 304 8 Шайба нержавеющая сталь 9 Гайка сталь А2-70 10 Болт сталь А2-70 11 Рукоятка нержавеющая сталь 12 Покрытие рукоятки ПВХ 13 Гайка сталь А2-70 Эскиз деталей и материалов крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду20 Ру63
