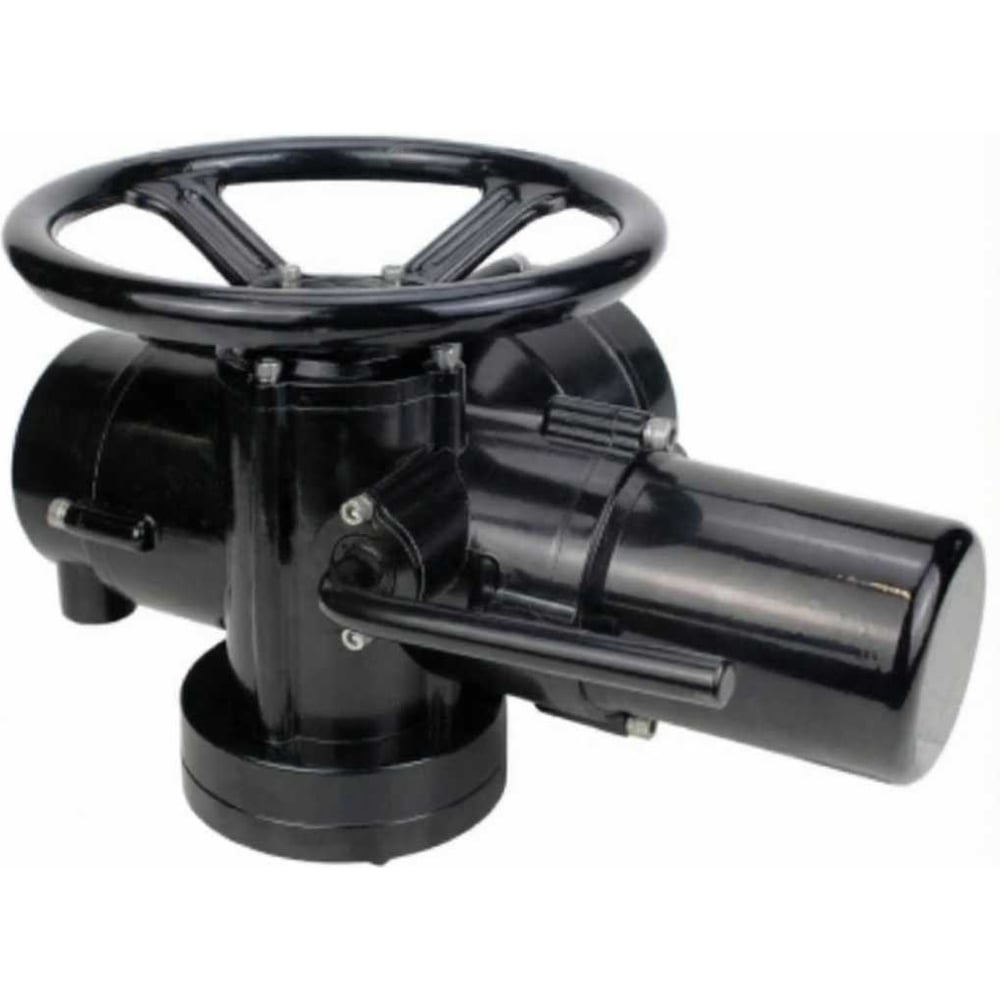

Электропривод многооборотный ГЗ-В600/36, 380В IP65

Многооборотные электроприводы ГЗ предназначены для широкого диапазона многооборотной арматуры. Они обеспечивают надежное позиционное управление любыми видами запорной арматуры и другим подобным оборудованием, с крутящим моментом от 50 до 5000 Нм. В сочетании с дополнительным редуктором можно увеличить крутящий момент до 80000 Нм, например, для затворов или шаровых кранов больших диаметров. Параметры электропривода многооборотного ГЗ-В600/36, 380В: Тип электропривода - Многооборотный Применение (Вид арматуры) - Задвижки Крутящий момент электропривода - 600 Нм Скоростные характеристики электропривода - 36 об/мин угол поворота - 90° Наличие ручного дублера - штурвал Напряжение питания - 380В Сигнал управления - 2-х позиционный Датчик обратной связи - Концевые выключатели Степень защиты корпуса IP - 65 Наличие взрывозащиты - нет Наличие тепловой защиты - есть Страна производитель - Россия Электропривод многооборотный ГЗ-В600/36, 380В IP65 Устройство электропривода многооборотного ГЗ-В600/36, 380В: № Деталь 1 Электродвигатель 2 Вал маховика ручного дублера 3 Прямозубая цилиндрическая шестерня 4 Основной корпус 5 Переходной вал ограничителя хода 6 Рычаг переключения режимов 7 Выходной вал 8 Пружина полуавтоматической муфты 9 Червячное колесо 10 Червячный вал 11 Набор тарельчатых пружин муфты 12 Монтажный фланец 13 Двухсторонняя муфта ограничения крутящего момента 14 Ограничитель хода выходного вала 15 Индикатор положения затвора арматуры 16 Клеммные колодки контактных соединений 17 Передняя крышка корпуса 18 Окошко индикатора положения затвора арматуры 19 Кнопки местного управления ОТКРЫТЬ (open), ЗАКРЫТЬ (close) Устройство электропривода многооборотного ГЗ-В600/36, 380В
