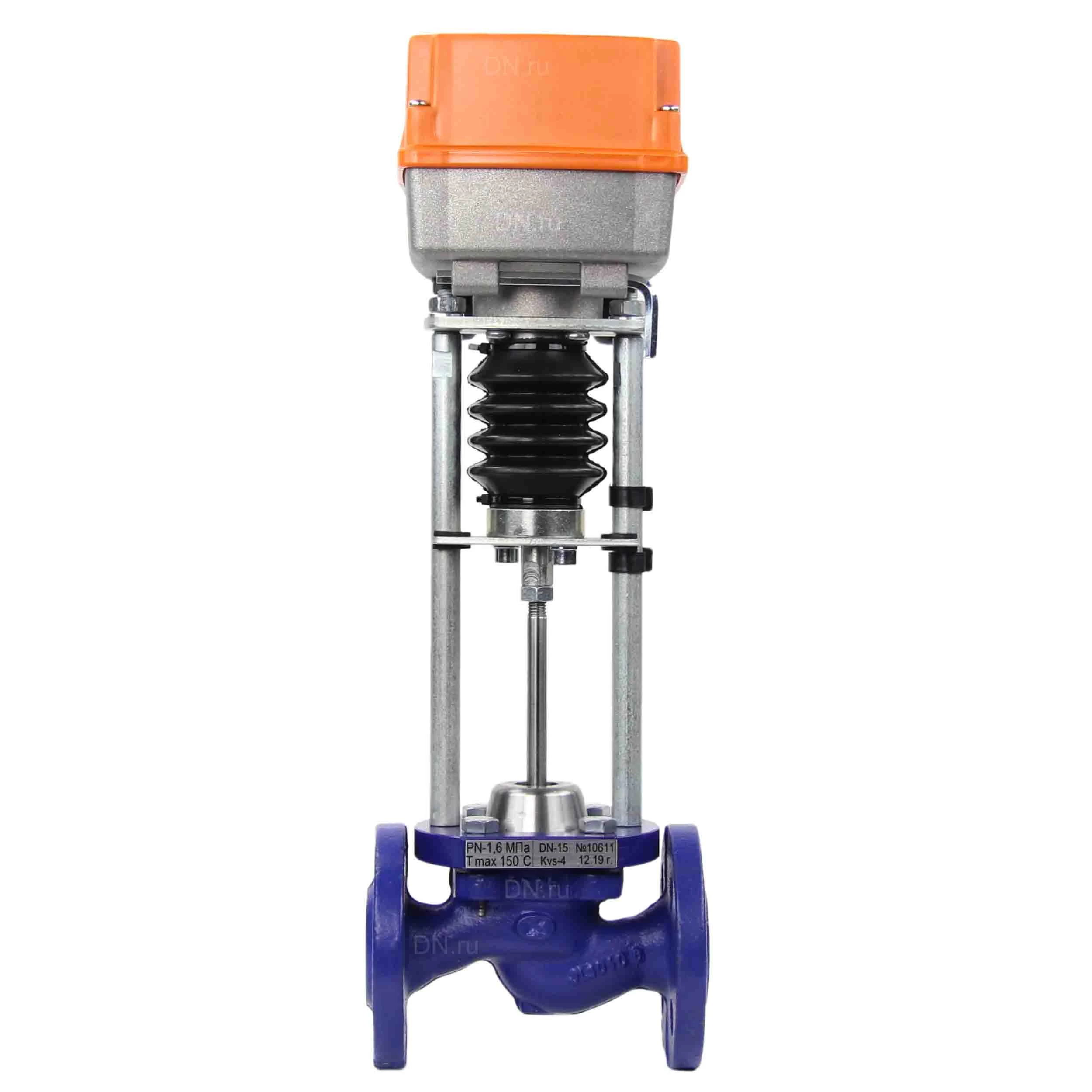

Клапан регулирующий двухходовой TRV (25ч945нж, 25ч945п) Ду100 Ру16 с электроприводом TSL-2200-40-1-230-IP67

Клапан регулирующий седельный TRV с электроприводом TSL предназначен для регулирования расхода рабочей среды, протекающей по трубопроводу в системах автоматического регулирования технологических процессов. Среда: вода, 30% водный раствор этиленгликоля; Условный проход: 100 мм; Условное давление: 16 бар; Max перепад давления: 10 бар; Температура рабочей среды: от + 5 до +150 °С; Температура окружающей среды: от +5 до +50 °С; Условная пропускная способность Kvs,± 10%: 63; 80; 100; 125; 160 м3/час; Коэффициент начала кавитации Z: 0,4; Ход штока, ± 5%: 40 мм; Динамический диапазон регулирования: 1:50; Климатическое исполнение: УХЛ 4 по ГОСТ 15150-69; Управление: электропривод TSL-2200; Присоединение: фланцевое; Производство: Беларусь; Габаритные размеры L: 350 мм (строительная длина) H: 510 мм H1: 110 мм Масса: 40 кг Материалы 1,7 Корпус чугун 2 Плунжер нержавеющая сталь 40х13 3 Уплотнительное кольцо EPDM 4 Седло нержавеющая сталь 40х13 5 Шток нержавеющая сталь 40х13 6 Кольцо плунжера 8 Уплотнение крышки 9 Уплотнительный узел штока направляющие – PTFE, прокладки – EPDM 10,13 Гайка 11 Крышка клапана сталь 20 12 Гайка уплотнения штока 14 Поршень 16 Уплотнение 17 Разгрузочная камера 18 Электрический исполнительный механизм Технические характеристики электропривода TSL-2200 Климатическое исполнение для умеренной среды (У3) умеренное Номинальное напряжение электропитания 230 В 50 Гц Потребляемая мощность, не более 10 В·А Трехпозиционное управление 230 В 50 Гц Полный ход 40 мм Номинальное усилие 2200 Н Усилие отключения 2700 Н Скорость управления (настраиваемая) 25; 15; 10; 7,5 мм/мин Режим работы S2 - 10 мин; S4 - 25 %, максимальная частота 160 включений в час Механическое присоединение столбчатое или фланцевое Местный указатель положения есть Ручное управление есть Степень защиты IP67 Масса, не более 4,5 кг Электрическая схема включения TSL-2200
