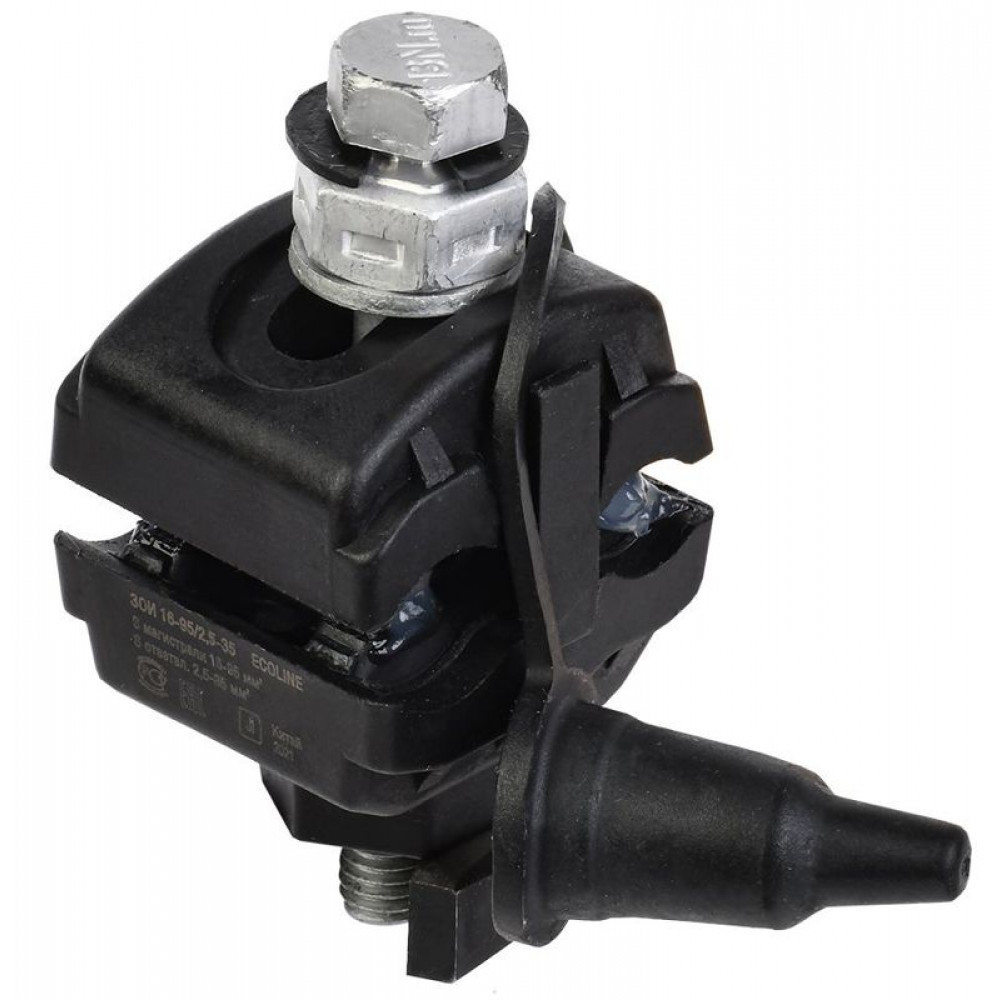

Зажим ответвительный изолированный IEK Ecoline ЗОИ 16-95/2,5-35 UZA-11-D02-D35-ECLN

Зажим ответвительный изолированный IEK Ecoline ЗОИ 16-95/2,5-35 UZA-11-D02-D35-ECLN Зажим ответвительный изолированный IEK ЗОИ предназначен для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном. Особенности зажима изолированного IEK: Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном. Технические характеристики: Номин напряжение: 400 В Сечение магистрали: 16...95 мм² Сечение ответвления: 2,5...35 мм² Номин поперечное сечение переходной секции: 16...95 мм² Номин поперечное сечение ответвления: 2,5...35 мм² Тип соединения: Прочее Температура эксплуатации: -60...+80 °C Номин ток зажима: 95 А Момент срыва головки болта при монтаже: 13 Нм Момент срыва головки болта при монтаже СИП: 13 Нм Момент срыва головки болта при монтаж каб линий: 13 Нм Номин напряжение изоляции Ui: 6000 В Длина: 37 мм Ширина: 39 мм Высота: 60.0 мм
