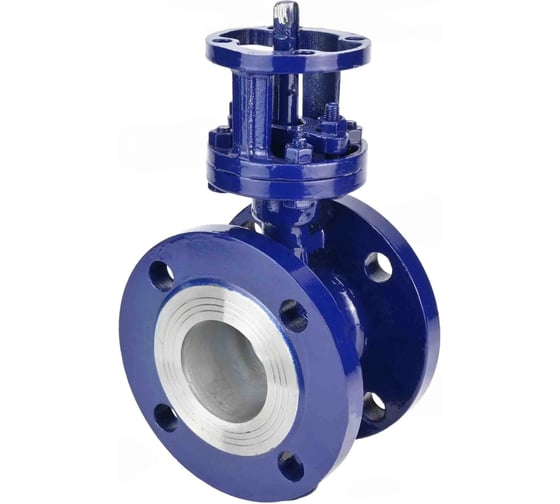

Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду150 Ру25 фланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - METAL, с редуктором DN.ru HGB RQN3-680Z с индикатором положения

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Конструкция с тройным эксцентриситетом позволяет уменьшить трение в точках контакта диска и седла, что повышает надежность и срок службы данного затвора. При данной схеме шток смещен относительно центральной оси диска и центральной оси трубопровода, а уплотняющие поверхности имеют несимметричную форму. Комбинация трех смещений в момент прижима и размыкания уплотнительных поверхностей обеспечивает полное отсутствие трения уплотнительных поверхностей, способствуя минимизации износа седла и уплотнения в течение всего срока службы затвора.Редуктор DN.ru HGB позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками. Технические характеристики затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду150 Ру25: Тип затвора - поворотный дисковый Модель арматуры - WBV3EX-3432M-1W-F-ISO Диаметр - 150 мм Давление номинальное - 25 бар Среда - вода, воздух, пар, нефть, нефтепродукты, агрессивная среда, природный газ, газообразные среды Температура рабочей среды - от -45 до +425°C Применение - водоснабжение, теплоснабжение, Технологические трубопроводы Цвет затвора - Синий Тип присоединения - Фланцевый Управление - редуктор Класс герметичности - A Условная пропускная способность - 1950 м3/ч Крутящий момент - 564 Нм Тип ISO-фланца арматуры - F10 Квадрат штока - 17х17 мм Средний ресурс - 30 000 циклов закрытие/открытие Срок службы - 10 лет Гарантия - 12 мес. Страна производитель - Россия Вес арматуры - 36 кг Общий вес - 39.9 кг Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду150 Ру25 фланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - METAL, с редуктором DN.ru HGB RQN3-680Z с индикатором положения Габаритные и установочные размеры затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду150 Ру25: DN - 150 мм L - 140 мм D - 300 мм D1 - 250 мм D2 - 211 мм b - 28 мм H1 - 170 мм H2 - 95 мм n–Ød - 8 шт-26 мм Эскиз габаритов затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду150 Ру25 Материалы деталей затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду150 Ру25: № Наименование Материал 1 Корпус сталь WCB (аналог 25Л) 2 Диск нержавеющая сталь AISI 316 (аналог 08Х17Н13М2) 3 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н13М2) 4 Седловое уплотнение металл (наплавка D507) + графит 5 Сальниковое уплотнение нержавеющая сталь AISI 316 (аналог 08Х17Н13М2) + графит Эскиз материалов затвора дискового поворотного с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду150 Ру25 Технические характеристики редуктора DN.ru HGB RQN3-680Z: Степень защиты корпуса - IP67 Температура окружающей среды - от-30 до +120 °C Вес ручного дублера - 3.9 кг редуктор DN.ru HGB RQN3-680Z Габаритные и установочные размеры редуктора DN.ru HGB RQN3-680Z: H - 108 мм B - 190 мм A - 250 мм C - 140 мм E - 16 мм F - 68 мм D - 112 мм d1 - 55 мм D2 - 125 мм D3 - 70/102/125 мм Эскиз габаритов редуктора DN.ru HGB RQN3-680Z Конструкция редуктора DN.ru HGB RQN3-680Z: № п/п Детали Материал 1 Прозрачная крышка индикатора поликарбонат 2 Винт сталь нержавеющая 304 3 Винт сталь нержавеющая 304 4 Крышка алюминиевый сплав ADC 12 5 Червячное колесо ковкий чугун QT450 6 Регулировочный винт сталь нержавеющая 304 7 Червячный вал сталь 45 8 Заглушка NBR 9 Втулка полимер PZ2175 10 Подшипник легированная сталь 11 Корпус алюминиевый сплав ADC 12 12 Подшипник легированная сталь 13 Сальник резина 14 Шайба сталь нержавеющая 304 15 Винт сталь нержавеющая 304 16 Ось сталь 45 17 Уплотнительное кольцо NBR Эскиз редуктора DN.ru HGB RQN3-680Z
