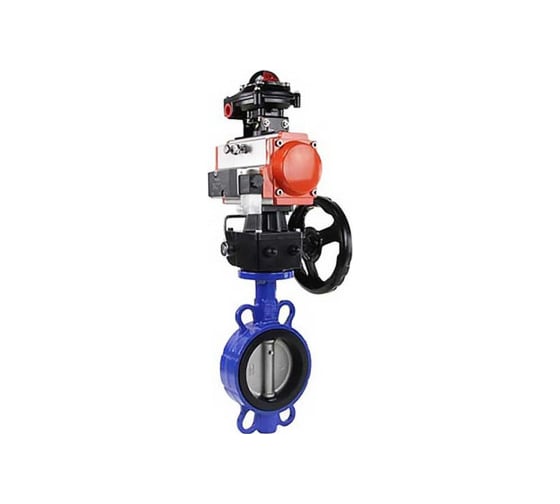

Затвор дисковый поворотный DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом PA-DA-105, пневмораспределителем 4M310-08 DC24V и магнитным переключателем ALS200D

Затворы типа LUG — это дисковые поворотные затворы, отличительной особенностью которых являются резьбовые проушины на корпусе. Эти проушины позволяют крепить затвор к одному фланцу с помощью болтов или шпилек, что особенно удобно, если на другой стороне трубопровода нет фланца. Такая конструкция делает их идеальными для использования в качестве запорных устройств в конце системы или на линиях, где требуется быстрое и надежное перекрытие потока.Приводы пневматические PA-х-х предназначены для автоматизации процесса управления четвертьоборотной арматурой. Пневмоприводы двойного действия PA-DA-х используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя.Магнитный переключатель DN.ru ALS200D предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы. Технические характеристики затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 LUG: Тип затвора - поворотный дисковый Модель арматуры - WBV1631N-2W-Fb-H Диаметр - 150 мм Давление номинальное - 16 бар Среда - вода, масла, углеводороды, животные жиры Температура рабочей среды - от -10 до +90°C Применение - водоснабжение, промышленность, Системы отопления Цвет затвора - Синий Тип присоединения - Межфланцевый (резьбовые проушины) Управление - С пневмоприводом Класс герметичности - A Крутящий момент - 174 Нм Тип ISO-фланца арматуры - F07 Квадрат штока - 14х14 мм Срок службы - 10 лет Гарантия - 12 мес. Страна производитель - Россия Вес арматуры - 14.2 кг Общий вес - 21.36 кг Затвор дисковый поворотный DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом PA-DA-105, пневмораспределителем 4M310-08 DC24V и магнитным переключателем ALS200D Технические характеристики поворотного пневмопривода DN.ru двойного действия PA-DA-105: Модель привода - PA-DA-105 Наличие ручного дублера - нет Тип пневмопривода - двойного действия Номинальное давление - 12 бар Температура рабочей среды - от–20 до +80°C Подача воздуха - G1/4" Крутящий момент - 198 Нм Тип ISO-фланца - F07, F10 Квадрат штока - 22х22 мм Вес привода - 6.8 кг Страна производитель привода - Китай Поворотный пневмопривод DN.ru двойного действия PA-DA-105 Технические характеристики пневмораспределителя DN.ru 4M310-08 24В: Конструкция - золотникового типа Модель пневмораспределителя - 4M310-08 DC24V (на корпус) Напряжение питания - 24В Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) - 10 бар Рабочее давление (рекомендуемый диапазон для нормальной работы) - 1.5 ÷ 1.8 бар Вид пневмораспределителя - 5/2 пятилинейный, двухпозиционный Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Эффективная площадь сечения - 25 мм2 Температура эксплуатации - от 0°C до +60°C Максимальная частота срабатывания- 5 цикл/сек Ручное дублирование - есть Степень защиты - IP65 Соединение с пневмоприводом - стыковочная поверхность по стандарту NAMUR (VDI/VDE3845) Материал корпуса - анодированный алюминий Размеры выхлопных портов (сброс в атмосферу) - 2 - PT1/4″ Размер портов отвода воздуха (в пневмопривод) - 2 х Ø19.2 мм Размер порта подвода воздуха (в пневмораспределитель) - G1/4″ Время отклика - 0.05 сек Вес - 0.35 кг Средний ресурс - 10 000 000 циклов Пневмораспределитель DN.ru 4M310-08 24В Технические характеристики магнитного переключателя DN.ru ALS200D: Материал корпуса - пластик PP-GF30 Степень защиты корпуса - IP67 Совместимые устройства - пневматические приводы, любые исполнительные механизмы с поворотом вала на 90° Индикация угла поворота вала совмещаемого устройства - 0-90° Тип контакта - NO Тип взаимодействия датчиков - магнитный Расстояние взаимодействия датчиков - 1÷6 мм Частота переключения вкл/выкл - 0÷4.8 кГц Визуальная индикация - два светодиода Номинальное напряжение - 5÷240В AC/DC Номинальный ток - 0÷300 mA Номинальная мощность - 10 Вт Температура окружающей среды - от -40 до +85 °C Кабельный вывод - 4 провода (2 провода/обрыв, 2 провода/закрытие) Вес - 0.14 кг Гарантия - 12 мес. Срок службы - 10 лет Магнитный переключатель DN.ru ALS200D Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 LUG: C - 56 мм A - 141 мм B - 213.5 мм D - 240 мм N-M - 8-20 шт-мм Эскиз габаритов затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 LUG Габаритные и установочные размеры поворотного пневмопривода DN.ru двойного действия PA-DA-105: A - 57.5 мм B - 64 мм C - 122.5 мм D - 133 мм E - 153 мм F - 109.5 мм G - 30 мм H - 80 мм I - 70 мм J - 102 мм M - 22х22 мм N - 26 мм Z - 268 мм d - 40 мм K - M8x13 L - M10x16 Эскиз габаритов поворотного пневмопривода DN.ru двойного действия PA-DA-105 Габаритные и установочные размеры пневмораспределителя DN.ru 4M310-08 24В: A - 40 мм C - 24 мм D - 28 мм E - 32 мм F - 40 мм G - 21.5 мм H - 69 мм I - 45 мм K - 17.5 мм L - 135 мм J - 29.3 мм N - 40 мм M - 27 мм Эскиз габаритов пневмораспределителя DN.ru 4M310-08 24В Габаритные и установочные размеры магнитного переключателя DN.ru ALS200D: A - 75 мм B - 30 мм C - 51 мм E - 40 мм d - 5.5 мм Эскиз габаритов магнитного переключателя DN.ru ALS200D Материалы деталей затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 LUG: № Наименование Материал 1 Корпус чугун QT450 (аналог ВЧ 45) 2 Диск Нержавеющая сталь AISI/SS 304/08Х18Н10 3 Седловое уплотнение NBR 4 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н13М2) Эскиз материалов затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 LUG Конструкция поворотного пневмопривода DN.ru двойного действия PA-DA-105: № п/п Наименование детали Материал 1 Индикаторный винт АБС-пластик 2 Индикатор положения АБС-пластик 3 Пружинный зажим нержавеющая сталь 304 4 Металлическая шайба нержавеющая сталь 304 5 Прижимная шайба инженерный пластик 6 Корпус экструдированный алюминиевый сплав с твердым анодированием 7 Прижимная шайба инженерный пластик 8 Ограничитель легированная сталь 9 Уплотнительное кольцо вала верхнее NBR 10 Антифрикционное кольцо вала верхнее инженерный пластик 11 Вал легированная сталь никелированная 12 Антифрикционное кольцо вала нижнее инженерный пластик 13 Уплотнительное кольцо вала нижнее NBR 14 Заглушка NBR 15 Уплотнительное кольцо регулировочных винтов NBR 16 Шайба регулировочного винта нержавеющая сталь 304 17 Стопорная гайка регулировочного винта нержавеющая сталь 304 18 Винт регулировочный нержавеющая сталь 304 19 Поршень алюминиевый сплав, литой под давлением 20 Направляющая накладка поршня инженерный пластик 21 Антифрикционное кольцо поршня инженерный пластик 22 Уплотнительное кольцо поршня NBR 23 Комплект пружин пружинная сталь 24 Уплотнительное кольцо крышки NBR 25 Торцевая крышка литой алюминий с полиэфирным покрытием 26 Винт крышки нержавеющая сталь 304 27 Стопорный винт нержавеющая сталь 304 28 Адаптер углеродистая сталь Эскиз поворотного пневмопривода DN.ru двойного действия PA-DA-105
