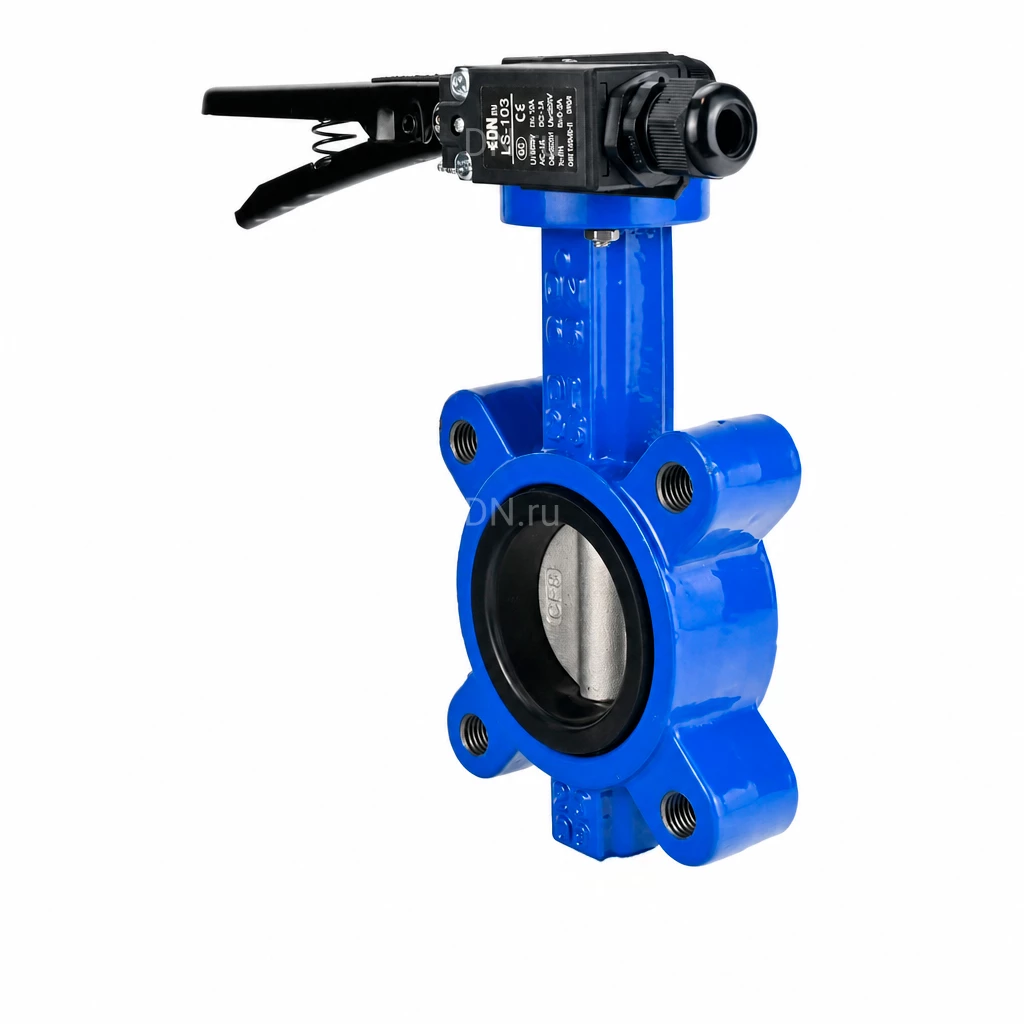

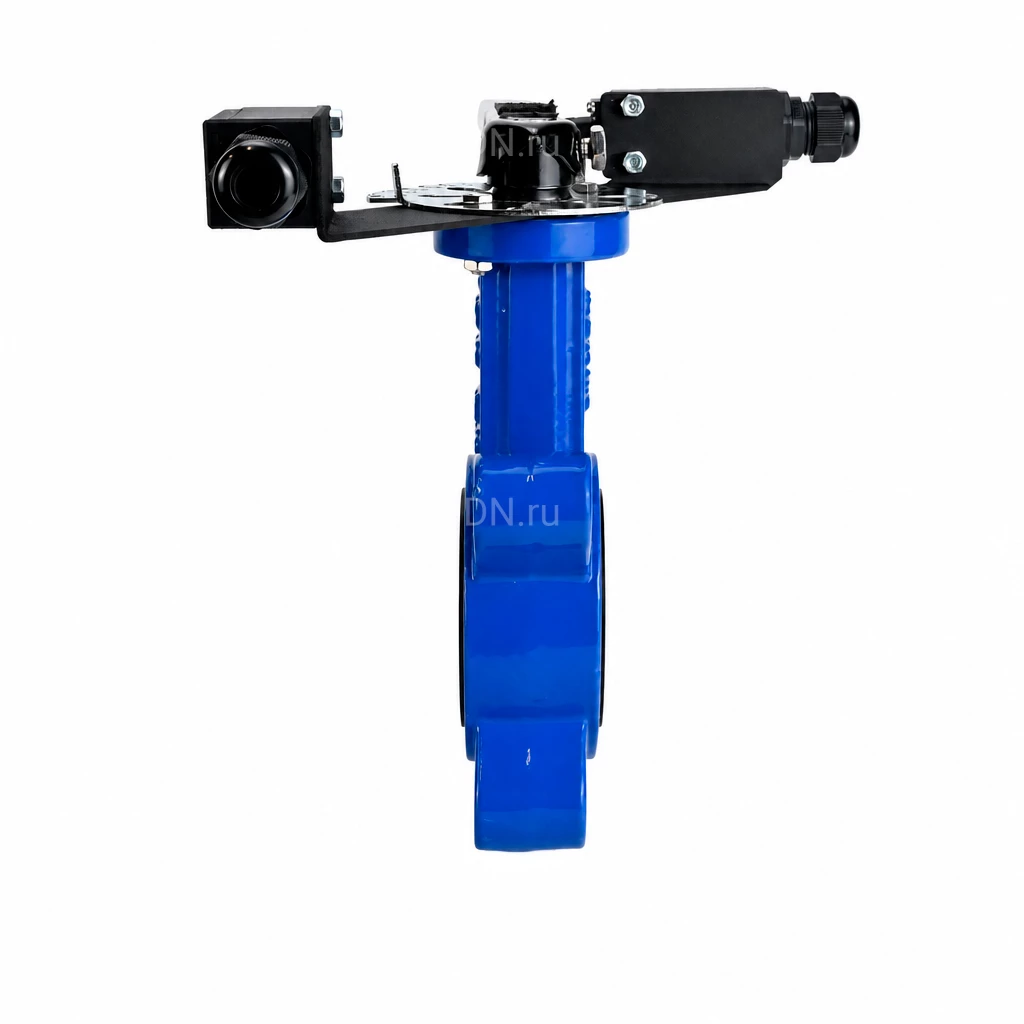

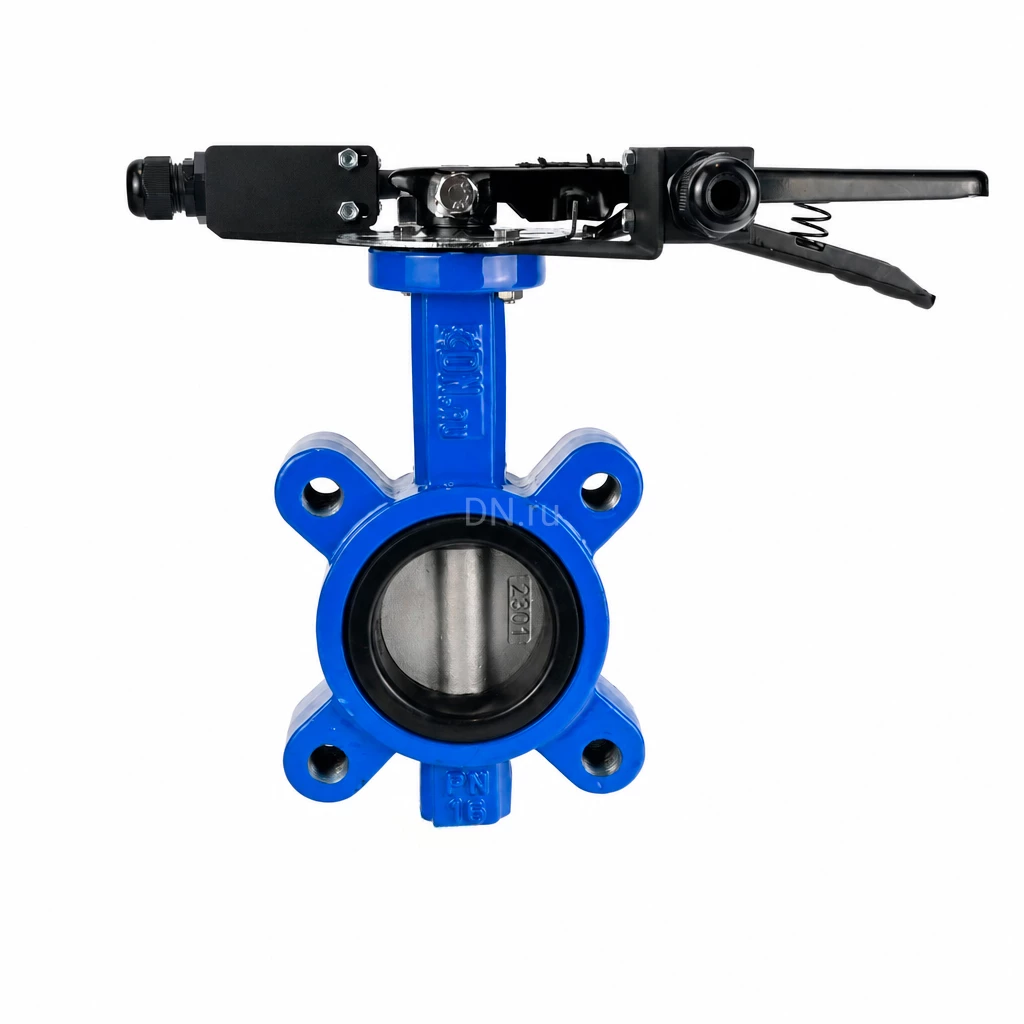

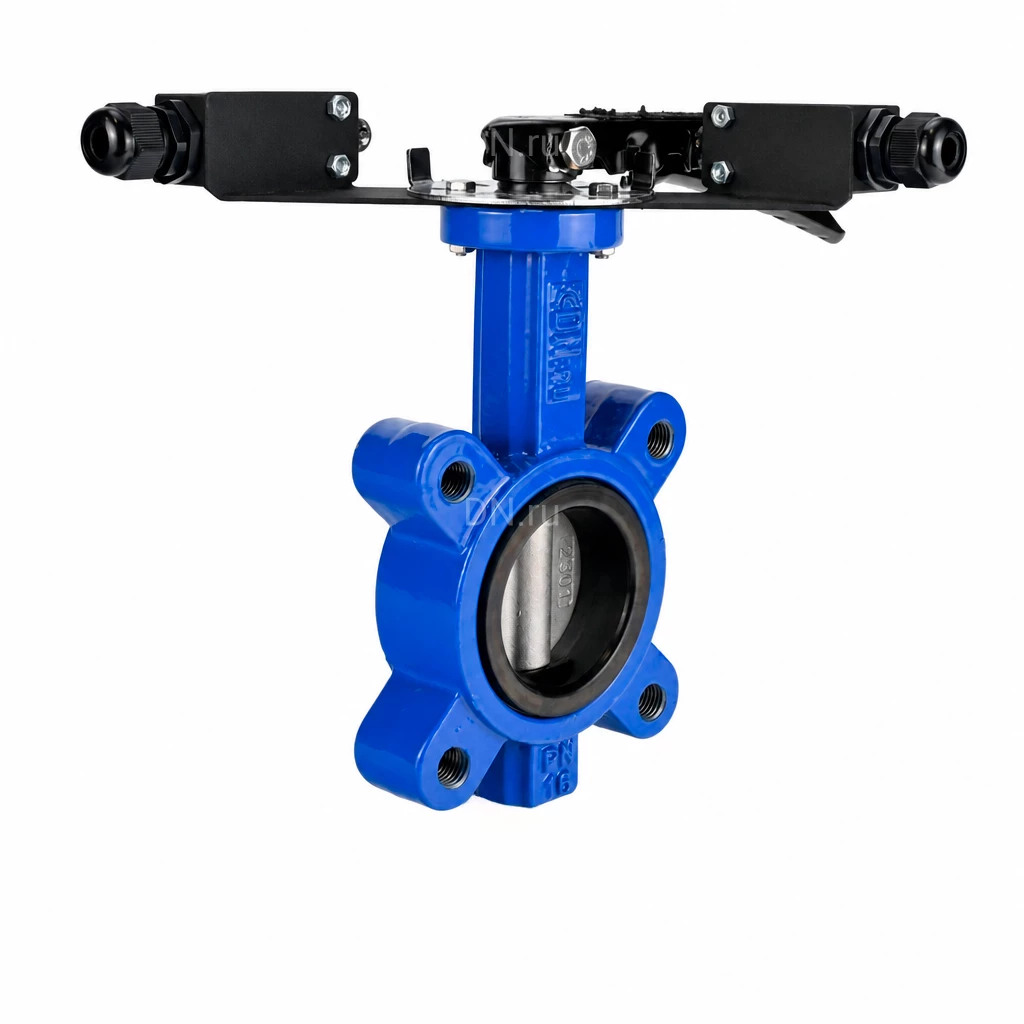

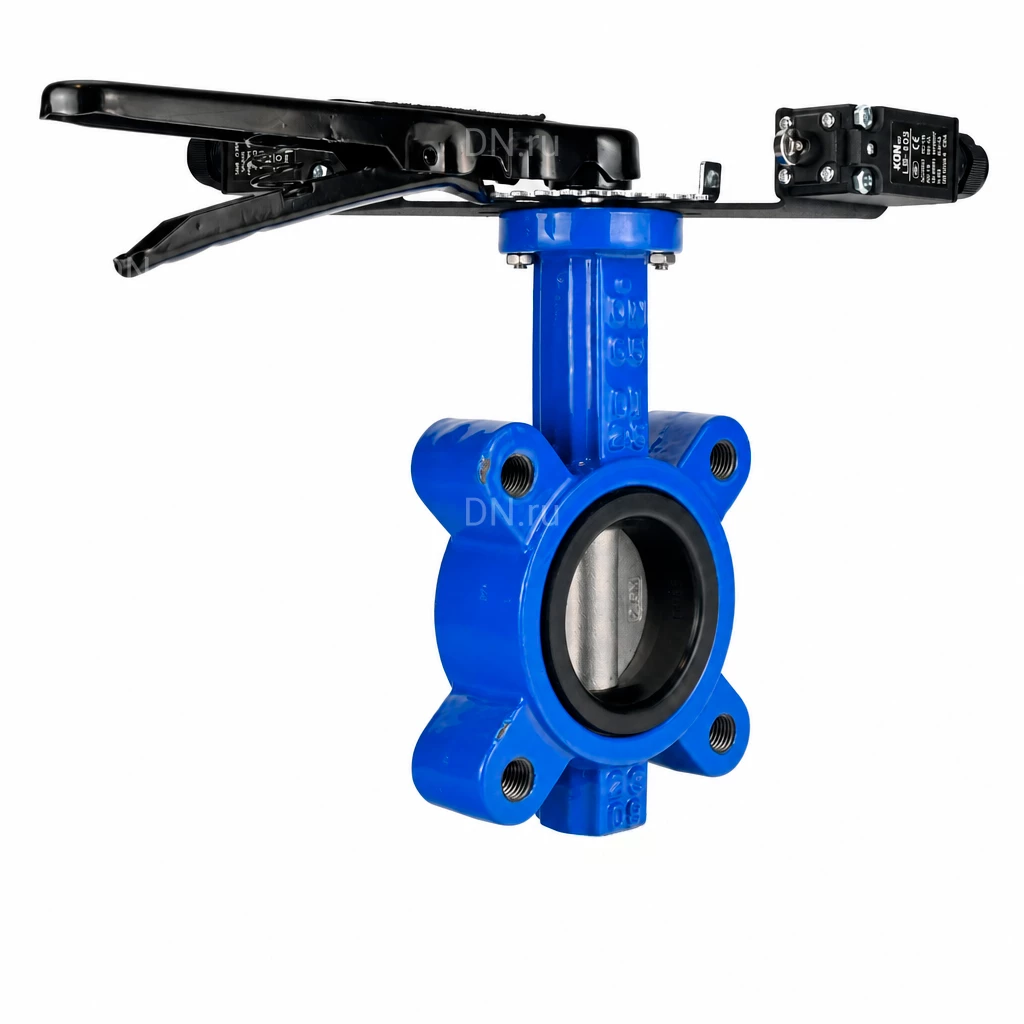

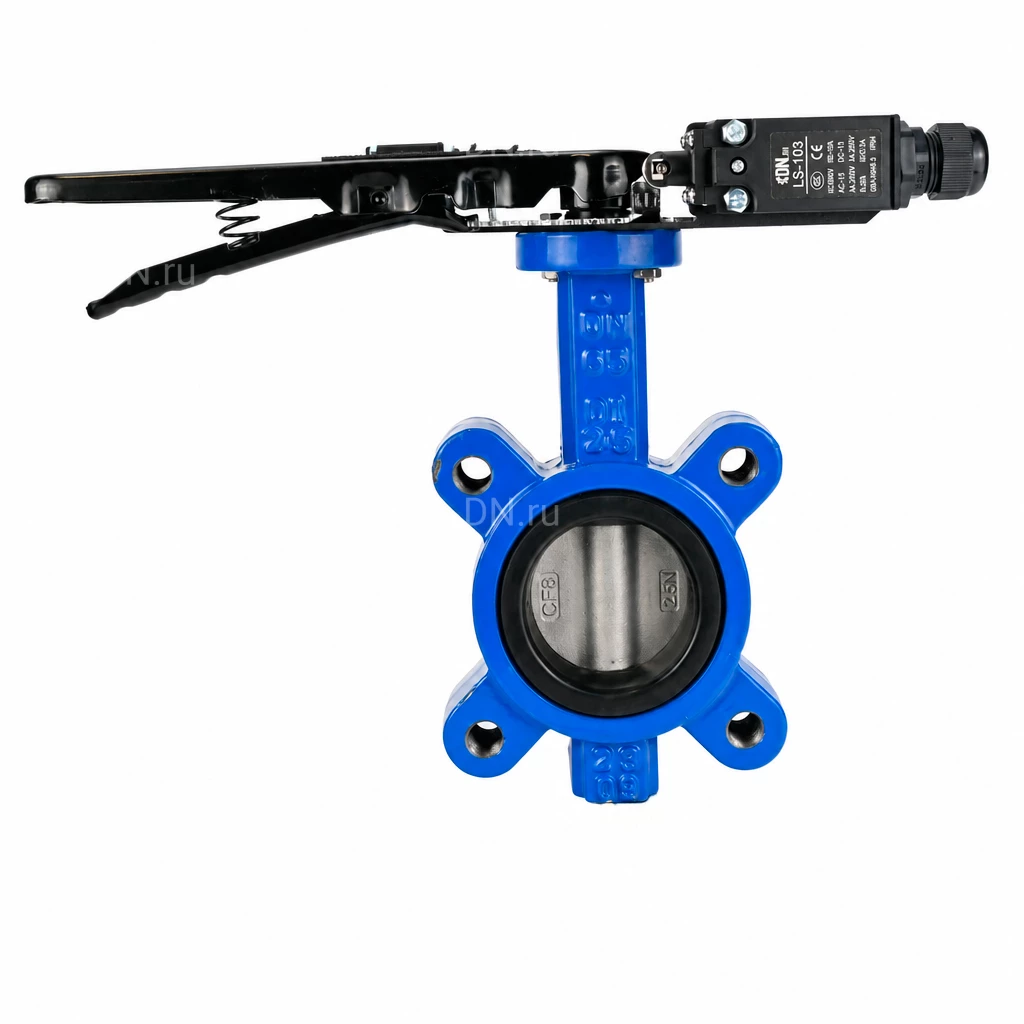

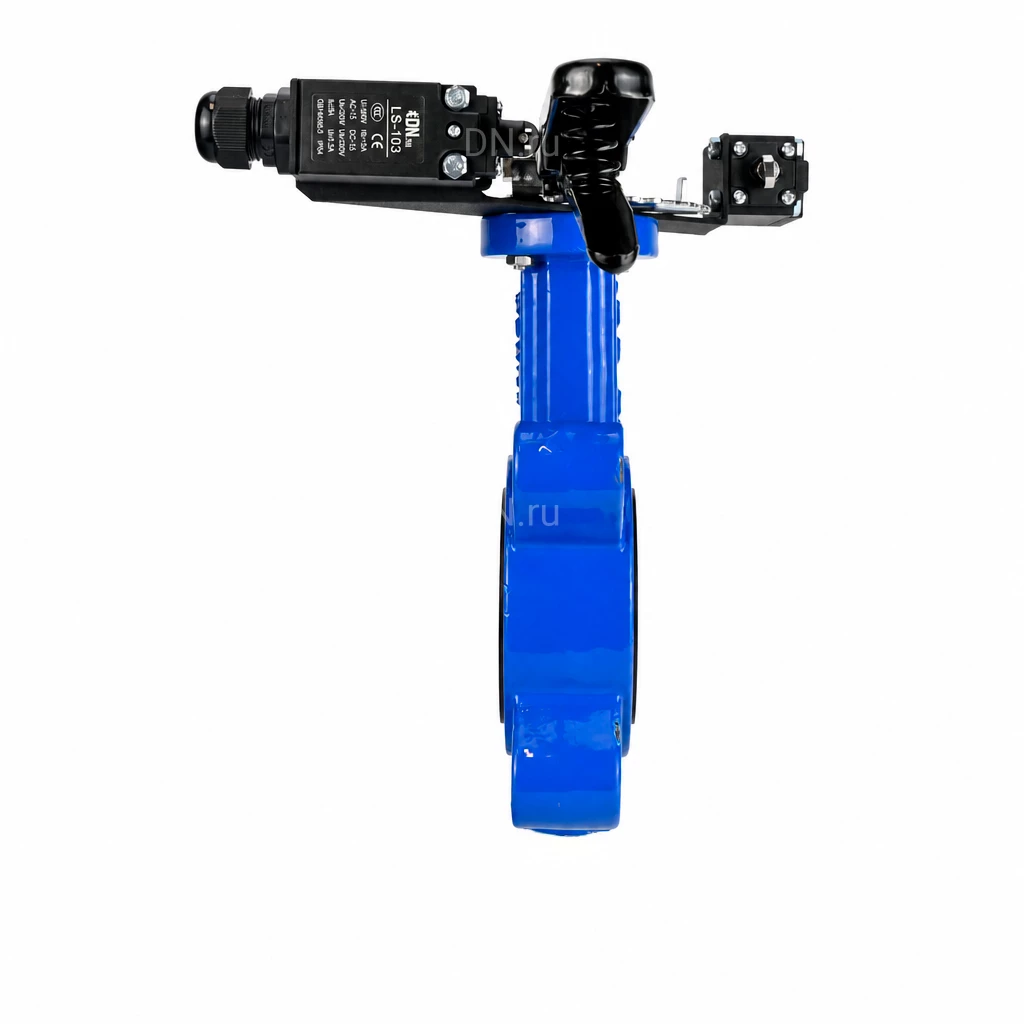

Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-H Ду80 Ру16 LUG межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - EPDM, с рукояткой и двумя концевыми датчиками LS-103 250В

Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.Концевые датчики предназначены для контроля положения диска поворотных дисковых затворов с рукояткой (редуктором) в системах управления и автоматизации. В основе принципа работы концевого выключателя лежит механическое воздействие на актуатор, в результате которого происходит замыкание или размыкание электрической цепи. Технические параметры затвора дискового поворотного DN.ru WBV1631E-2W-Fb-H Ду80 Ру16 LUG: Давление номинальное PN - 16 бар Диаметр номинальный DN - 80 мм Тип присоединения - Межфланцевый (резьбовые проушины) Количество болтовых отверстий на одном фланце - 8 шт. Диаметр болтовых отверстий на одном фланце - 16 мм Среда - вода, воздух Тип управления - Ручной (рукоятка, редуктор) Применение - водоснабжение, теплоснабжение Температура рабочей среды - от -20°С до 100°С Цвет - Синий Управление - Рукоятка Взрывозащита - нет Класс герметичности - A по ГОСТ 9544 Крутящий момент на валу арматуры - 43.7 Нм Тип ISO-фланца арматуры - F05 Размер вала арматуры (квадрат) - 9х9 мм Серия - WBV1631E-2W-Fb-H Страна производитель - Россия Гарантия - 12 мес. Срок службы - 10 лет Вес - 5.4 кг Видео затвора дискового поворотного DN.ru WBV1631E-2W-Fb-H Ду80 Ру16 LUG Габариты и размеры затвора дискового поворотного DN.ru WBV1631E-2W-Fb-H Ду80 Ру16 LUG: A - 92 мм B - 156 мм C - 46 мм D - 160 мм N-M - 8-М16 мм Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV1631E-2W-Fb-H Ду80 Ру16 LUG Таблица деталей и материалов затвора дискового поворотного DN.ru WBV1631E-2W-Fb-H Ду80 Ру16 LUG: № Детали Материал 1 Корпус чугун QT450 (аналог ВЧ 45) 2 Диск нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Седловое уплотнение EPDM 4 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н13М2) Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV1631E-2W-Fb-H Ду80 Ру16 LUG Технические параметры концевого датчика DN.ru LS-103: Модель концевого датчика - LS-103 Номинальное напряжение - 250В Максимальный коммутируемый ток - 6А Частота - 50 Гц Конфигурация контактов - Н/З + Н/О мгновенного действия Температура окружающей среды - от -5℃ до +65℃ Степень защиты - IP64 Материал корпуса - пластик Движение головной части - линейное (плунжер) Допустимая влажность - 95% Контактное сопротивление - 25 МОм (начальное значение) Номинальное сопротивление изоляции - 100 МОм (500В постоянного тока) Кабельный ввод - макс. Ø12 мм Вес - 0.7 кг Концевой датчик DN.ru LS-103 Габариты и размеры концевого датчика DN.ru LS-103: A - 30 мм B - 30 мм C - 53 мм D - 30.5 мм E - 24 мм Эскиз габаритов и размеров концевого датчика DN.ru LS-103
