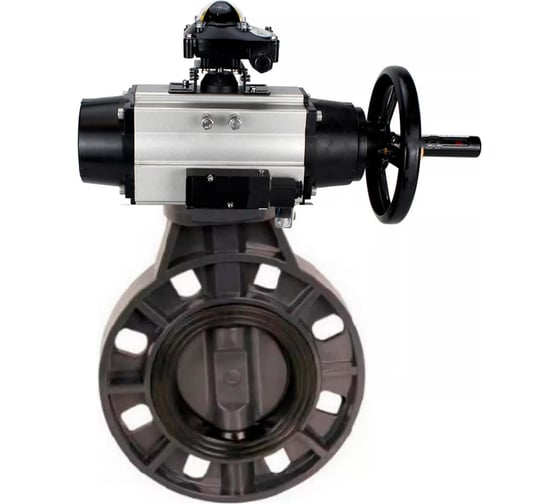

Затвор дисковый поворотный DN.ru WBV4242E-2W-Fb-ISO Дн80 Ру10 межфланцевый, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-052, ручным дублером MON1-250-T26-ISO и БКВ APL-210N

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.Пневмоприводы двойного действия DA используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.Ручной дублер с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Технические параметры затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн80 Ру10: Давление номинальное PN - 10 бар Наружный диаметр Дн - 80 мм Тип присоединения - межфланцевый Количество болтовых отверстий на одном фланце - 8 шт Среда - вода, воздух Тип управления - пневмопривод Применение - водоснабжение Класс герметичности - A Тип запорного органа - дисковый Модель арматуры - WBV4242E-2W-Fb-ISO Тип затвора - поворотный дисковый Диаметр в дюймах - 3″ Крутящий момент на валу арматуры - 13 Нм Тип ISO-фланца арматуры - F05 Размер вала арматуры (квадрат) - 9х9 мм Страна производитель - Россия Гарантия - 12 мес. Вес - 7.965 кг Бренд - DN.ru Класс материала корпуса - НПВХ Уплотнение - EPDM Затвор дисковый поворотный DN.ru WBV4242E-2W-Fb-ISO Дн80 Ру10 с пневмоприводом PA-DA-052, ручным дублером MON1-250-T26-ISO и БКВ APL-210N Габариты и размеры затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн80 Ру10: D - 195 мм D1 - 154 мм L - 48 мм H1 - 131 мм n–Ød-Ød - 8–Ø20*24 мм ØD - 65 мм h - 3.5 мм H - 32 мм BxB - 9х9 мм n - 4 мм Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн80 Ру10 Таблица деталей и материалов затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн80 Ру10: № п/п Наименование Материал 1 Корпус UPVC (НПВХ - непластифицированный поливинилхлорид) 2 Диск UPVC (НПВХ - непластифицированный поливинилхлорид) 3 Седловое уплотнение EPDM 4 Шток сталь 45 5 Уплотнение штока EPDM Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн80 Ру10 Технические параметры пневмопривода DN.ru PA-DA-052: Тип пневмопривода - двойного действия Крутящий момент привода - 24 Нм Рабочее давление пневмопривода - 8 бар Угол поворота привода - 90° Диапазон регулировки привода - 5° Наличие ручного дублера - штурвал Взрывозащита корпуса - нет Тип ISO-фланца привода - F03, F05 Размер штока - 11х11 мм Страна производитель - Китай Вес привода - 1.4 кг Пневмопривод DN.ru PA-DA-052 Габариты и размеры пневмопривода DN.ru PA-DA-052: A - 30 мм B - 41.5 мм C - 65.5 мм D - 72 мм E - 92 мм F - 65 мм G - 30 мм H - 80 мм I - 36 мм J - 50 мм M - 11х11 мм N - 14 мм Z - 147 мм d - 40 мм K - M5x8 L - M6x10 Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-052 Технические параметры ручного дублера DN.ru MON1-250-T26-ISO Модель ручного дублёра - MON1-250-T26-ISO Диаметр штурвала - 180 мм Климатическое исполнение - У, УХЛ, Т, ОМ Передаточное соотношение- 26:1 Крутящий момент- 250 Нм Вес - 3 кг. Ручной дублер DN.ru MON1-250-T26-ISO Габариты и размеры ручного дублера DN.ru MON1-250-T26-ISO: b1 - 14 мм N - 22 мм b2 - 14 мм M - 16 мм D1 - Ø50 мм 4-M1 - 4-M6 мм D2 - Ø70 мм 4-M2 - 4-M8 мм E - 70х70 мм D3 - Ø50 мм 4-Ø1 - 4-Ø6.5 мм D4 - Ø70 мм 4-Ø2 - 4-Ø8.5 мм A - 90 мм B - 55 мм ØC - Ø88 мм F - 115 мм T - 44 мм Y - 145 мм H - 120 мм S - 53 мм K - 10 мм Ø штурвала - 180 мм Эскиз габаритов и размеров ручного дублера DN.ru MON1-250-T26-ISO Технические параметры блока концевых выключателей APL-210N: Защита - Всепогодный IP65 Температура окружающей среды - от -40°C до +80°C Резьба кабельного ввода - 2 x NPT1/2″ Клеммная колодка - 8 ячеек 0.08-2.6мм2 Положение индикатора - ЗАКРЫТО: красный ОТКРЫТО: зелёный Датчик - 2 SPDT электромеханических микровыключателя OMRON V151-1C25 Внешнее покрытие - Полиэстеровое покрытие (чёрный) Вал - Стандартный вал (17мм) Блок концевых выключателей APL-210N
