Клапан предохранительный DN.ru SAFE 7011 Ду100/125 Ру16 полноподъемный пружинный фланцевый, корпус - сталь 25Л, с настройкой 2.5-4 бар (опрессовано)

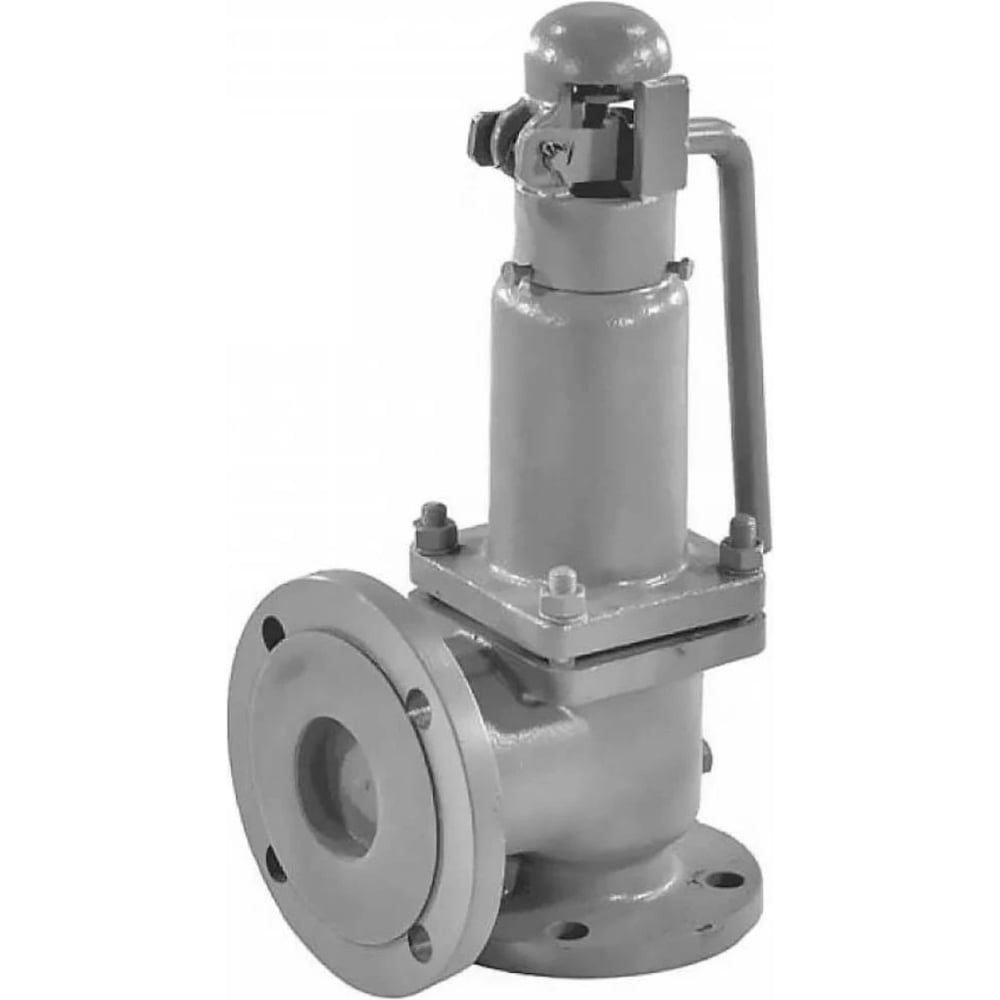

Источник изображений товара: dn.ru. Внешний вид товара может отличаться от изображённого
Технические параметры клапана предохранительного DN.ru SAFE 7011 Ду100/125 Ру16 Диаметр номинальный DN1 - 100 мм Диаметр номинальный DN2 - 125 мм Давление номинальное PN - 16 бар Диапазон давлений настройки: 2.5 - 4 бар Тип клапана - предохранительный Материал корпуса - Углеродистая сталь A216 Gr WCB/25Л Материал запорного органа - Сталь 20Х13 Уплотнение - Металл Вес - 56 кг Страна производитель - Россия Клапан предохранительный DN.ru SAFE 7011 Ду100/125 Ру16 Габаритные и установочные размеры клапана предохранительного DN.ru SAFE 7011 Ду100/125 Ру16 DN - 100 мм DN '- 125 мм D1 - 220 мм D2 - 180 мм D3 - 155 мм b - 20 мм f - 3 мм n-Ød: 8 - Ø18 мм L - 205 мм D1' - 250 мм D2' - 210 мм D3' - 185 мм b' - 22 мм f' - 3 мм n-Ød ': 8 - Ø18 мм L1 - 160 мм H - 557 мм Эскиз клапана предохранительного DN.ru SAFE 7011 Ду100/125 Ру16 Материалы деталей клапана предохранительного DN.ru SAFE 7011 Ду100/125 Ру16 № п/п Наименование детали Материал 1 Впускной патрубок сталь 20Х13 2 Корпус сталь 25Л 3 Диск сталь 20Х13 4 Крышка сталь 25Л 5 Пружина сталь 50ХФА 6 Шток сталь 20Х13 Эскиз деталировки клапана предохранительного DN.ru SAFE 7011 Ду100/125 Ру16
Информация о товаре может содержать неточности, перед покупкой проверяйте информацию на сайте производителя.
