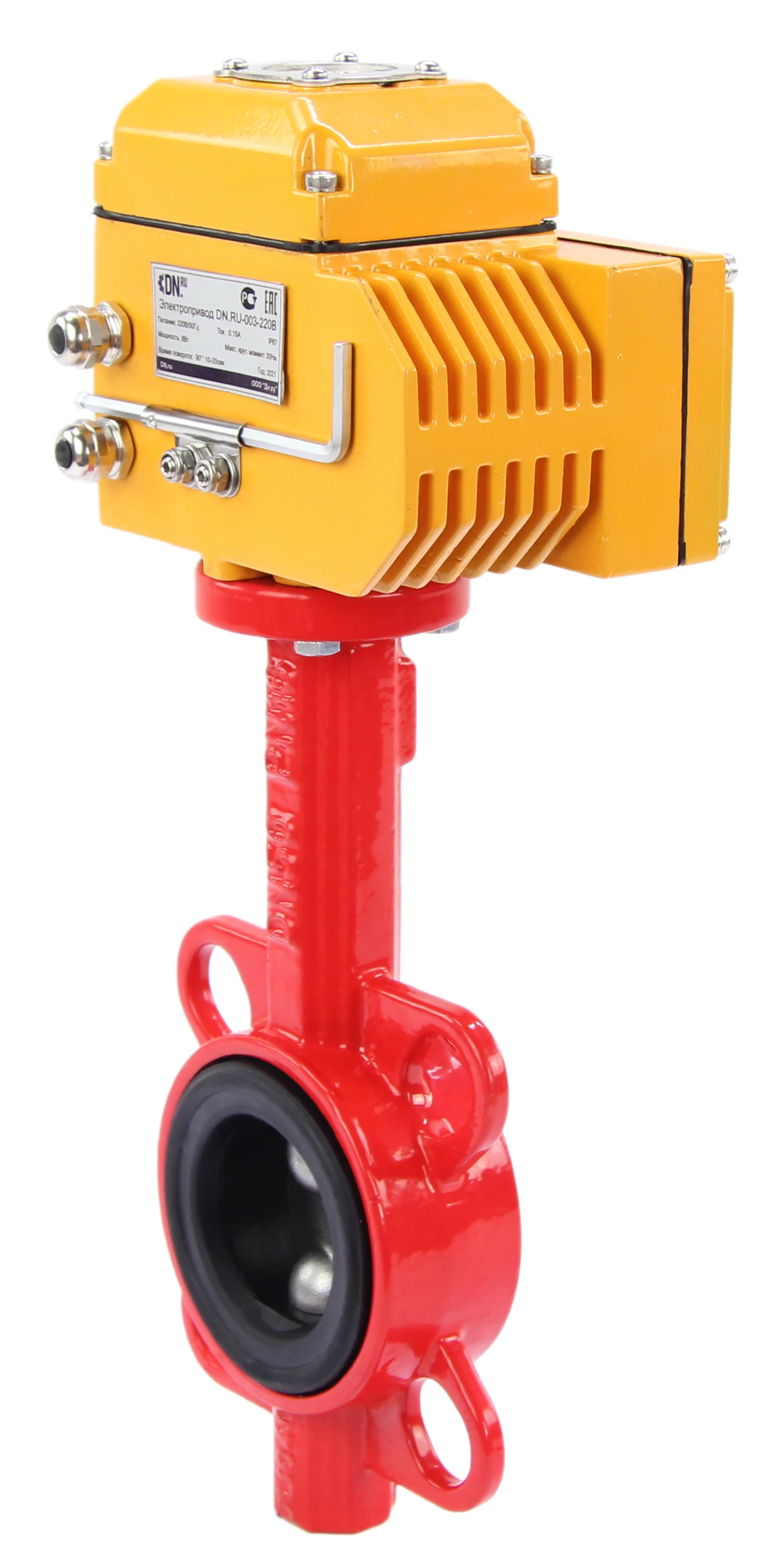

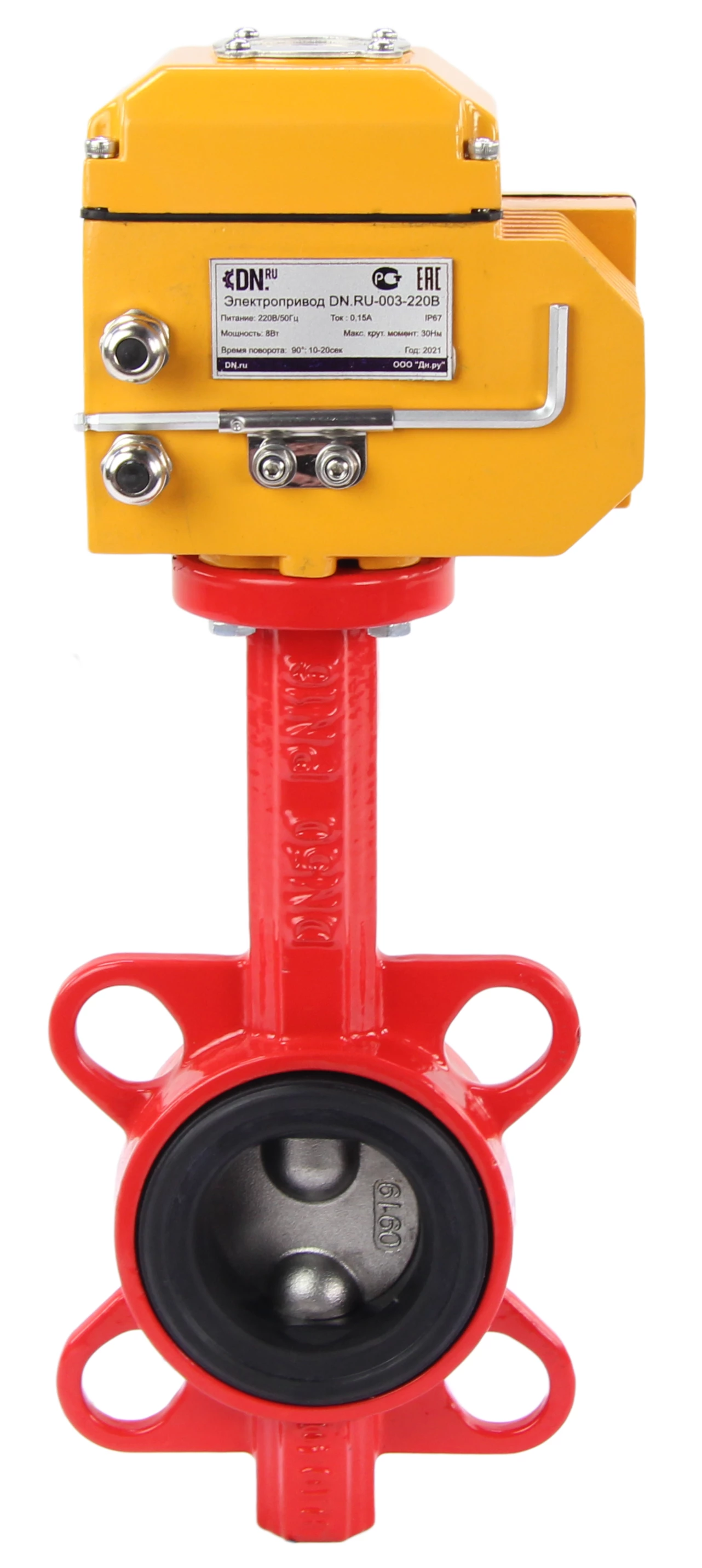

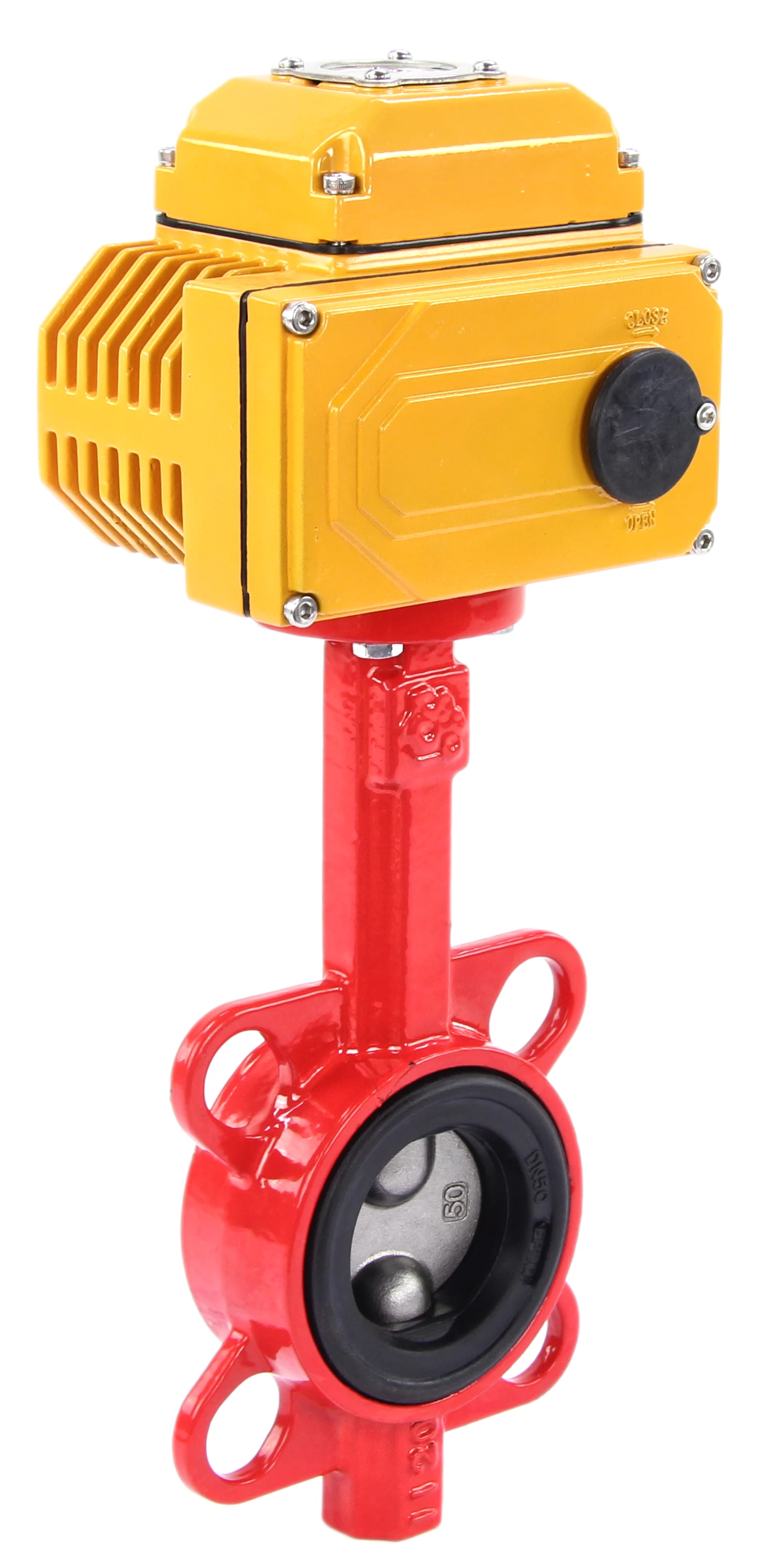

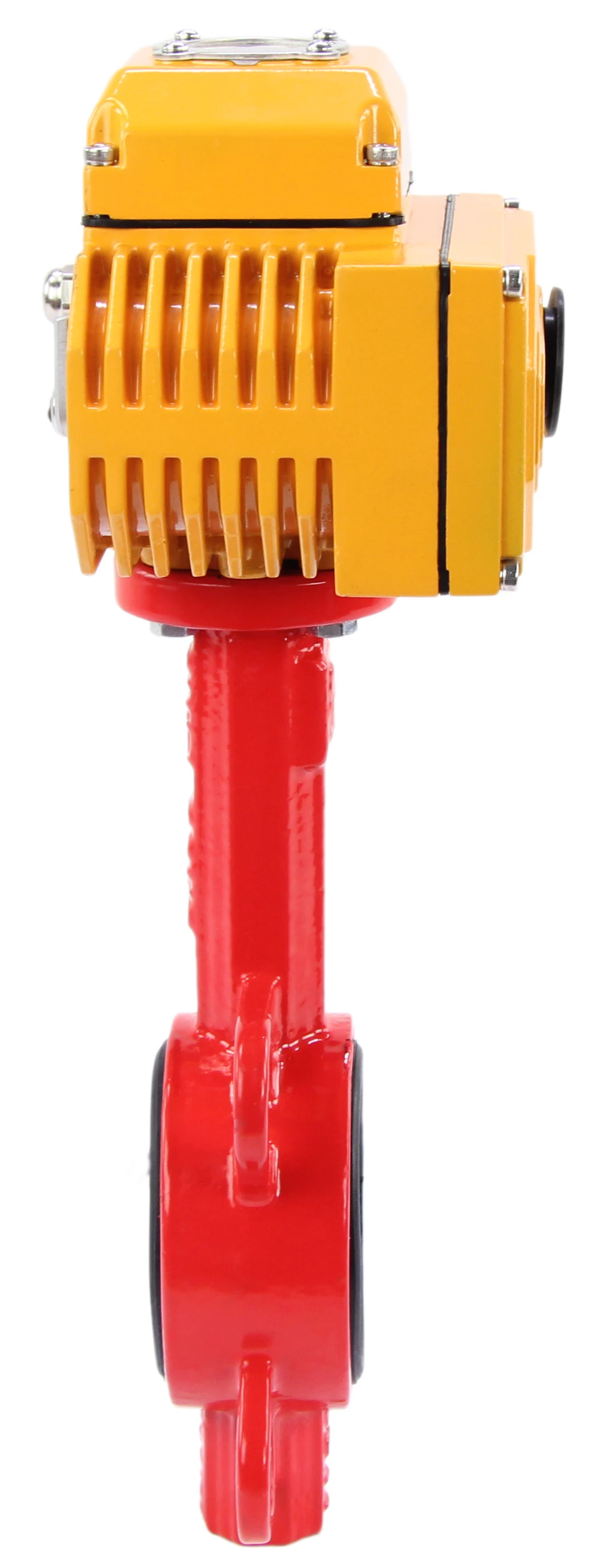

Затвор дисковый поворотный Рашворк (Rushwork) 200 Ду80 Ру16 межфланцевый, корпус - серый чугун EN-GJL-250, диск - ковкий чугун GJS-400-15, уплотнение - EPDM, с электроприводом DN.ru-005 220В (0-10 В)

Затвор дисковый поворотный Рашворк 200 Ду80 Ру16 с электроприводом DN.ru-DN.ru-005 (0-10В) 220В (0-10 В) применяется в системах тепло-, водоснабжения, вентиляции и кондиционирования как надежное, не требующее специального обслуживания, запорно-регулирующее устройство. Управляется с помощью электрического четвертьоборотного привода DN.ru c датчиком обратной связи и входным управляющим сигналом 0-10 В. Электропривод позволяет дистанционно управлять запорной арматурой. Широко применяется в газовой, химической, нефтяной, металлургической и пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. с температурой окружающей среды от -20°…+70°C. Параметры затвора дискового поворотного Рашворк 200 Ду80 Ру16 с электроприводом DN.ru-DN.ru-005 (0-10В) 220В (0-10 В) воздух, вода техническая Диаметр номинальный DN - 80 мм Рабочее давление - 16 бар Температура рабочей среды - от -20℃ до 120℃ Тип присоединения - межфланцевый Тип управления - электропривод Угол поворота привода - 90° Номинальный потребляемый ток - 0.25 А Наличие блока концевых выключателей - есть Наличие ручного дублера - Шестигранник Степень защиты - IP 67 Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250 Материал диска - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Тип уплотнения - EPDM Вес с приводом - 7.36 кг Страна производитель затвора - Россия Страна производитель привода - Китай Бренд - Рашворк Класс материала корпуса - чугун Материалы деталей затвора дискового поворотного Рашворк 200 Ду 80 Ру16 с электроприводом DN.ru- DN.ru-005 (0-10В) 220В (0-10 В): № Наименование Материал 1 заглушка нерж. сталь 40Х13 (EN1.4031) 2 корпус затвора CЧ 25-(JL 1030) - (Чугун EN-GJL-250) 3, 10 уплотнительное кольцо EPDM 4 нижний шток нерж.сталь 12X13 (EN 1.4005) 5 уплотнение EPDM 6 диск ВЧ 40 (JS - 1030 EN - GJS-400-15) 7 верхний шток нерж.сталь 12X13 (EN 1.4005) 8, 9 подшипник PTFE 11 корпус привода сталь, алюминиевый сплав, алюминиевая бронза, поликарбонат Деталировка затвора дискового поворотного Рашворк 200 Ду 80 Ру16 с электроприводом DN.ru-DN.ru-005 (0-10В) 220В (0-10 В) Габаритные и установочные размеры затвора дискового поворотного Рашворк 200 Ду80 Ру16 с электроприводом DN.ru-DN.ru-005 (0-10В) 220В (0-10 В): DN - 80 мм H - 389 мм L - 46 мм D - 146 мм E - 160 мм S - 121 мм N x f - 4 x 10 мм Строительная высота - 286 мм Эскиз затвора дискового поворотного Рашворк 200 Ду80 Ру 16 с электроприводом DN.ru-DN.ru-005 (0-10В) 220В (0-10 В) Характеристики электропривода DN.ru-DN.ru-005 (0-10В) 220В (0-10 В) ○ Тип электропривода - Четвертьоборотный ○ Напряжение питания - 220В ○ Номинальный потребляемый ток - 0.25А Датчик обратной связи - 0-10 В Степень защиты корпуса - IP67 Взрывозащита корпуса - нет Тепловая защита двигателя - нет Страна производитель электропривода - Китай ○ Тип ISO-фланца привода - F05, F07 ○ Размер штока, мм - 14х14 Электрическая схема подключения электропривода DN.ru-DN.ru-005 (0-10В) 220В (0-10 В)
