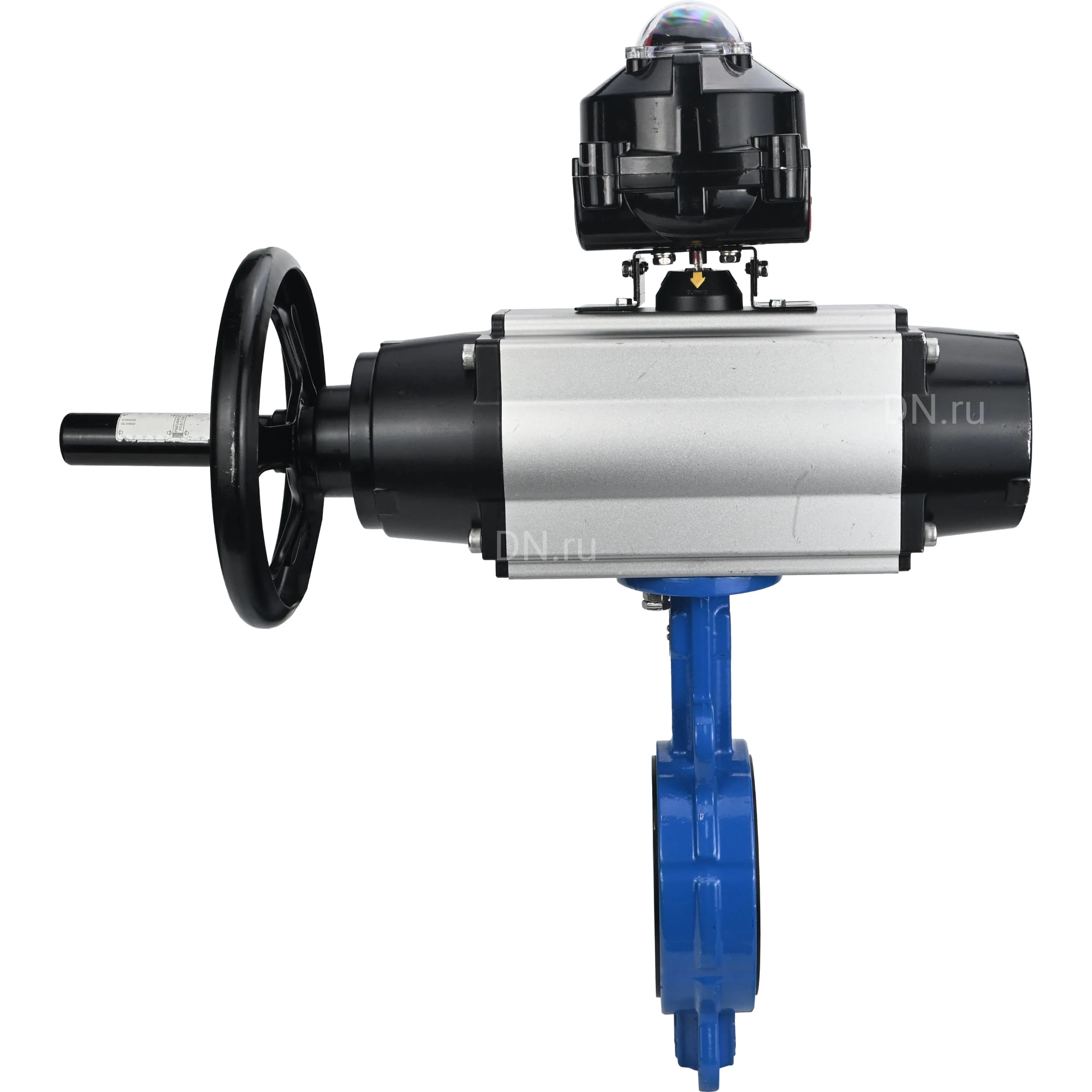

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду300 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-140 двойного действия, пневмораспределителем 4M310-08 AC220V, ручным дублером MON4-1200-T54-ISO

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду300 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-140 двойного действия, пневмораспределителем 4M310-08 AC220V, ручным дублером MON4-1200-T54-ISO для установки на трубопроводах в системах автоматического управления теплоснабжением и водоснабжением, в системах стационарного кондиционирования и вентиляции на промышленных и гражданских объектах. Приводы пневматические DN.ru PA-DA-140 поворотные используются для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм. Диапазон регулировки – 5° при вращении штока арматуры на 90° градусов. Среда эксплуатации: в помещениях и на открытом воздухе. (Все внутренние и внешние детали имеют антикоррозийное покрытие). Параметры затвора DN.ru WBV1413E-2W-Fb-H Ду300 с пневмоприводом DN.ru PA-DA-140 пневмораспределителем 4M310-08 AC220V (на корпус) и ручным дублером MON4-1200-T54-ISO: Диаметр номинальный DN - 300 мм Давление номинальное PN - 16 бар Тип управления - пневмопривод Тип присоединения - межфланцевый Бренд - DN.ru Класс материала корпуса - чугун Наличие пневмораспределителя - есть Выходной крутящий момент - 420 Нм Температура рабочей среды - от -20℃ до +120℃ Температура окружающей среды - от -20℃ до +100℃ Климатическое исполнение - УХЛ4 Цвет затвора - Синий Степень защиты корпуса - IP65 Наличие блока концевых выключателей - нет Наличие ручного дублера - штурвал Класс герметичности по ГОСТ 54808-2011 - "A" Тип уплотнения - EPDM Тип ISO фланца - F10 Размер штока - 22х22 мм Вес запорной арматуры - 27 кг Страна производитель затвора - Россия Примечание - на горизонтальных трубопроводах не рекомендуется установка вертикально - ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх. Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду300 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-140 двойного действия, пневмораспределителем 4M310-08 AC220V, ручным дублером MON4-1200-T54-ISO Габаритные и установочные размеры затвора DN.ru WBV1413E-2W-Fb-H Ду300 с пневмоприводом DN.ru PA-DA-140 пневмораспределителем 4M310-08 AC220V (на корпус) и ручным дублером MON4-1200-T54-ISO: Ду - 300 мм L - 78 мм A - 314 мм B - 235 мм С - 202 мм F - 152 мм E - 390 мм M - 374 мм D1 - 338 мм ØR - 320 мм I - 165 мм Эскиз затвора DN.ru WBV1413E-2W-Fb-H Ду300 с пневмоприводом DN.ru PA-DA-140 пневмораспределителем 4M310-08 AC220V (на корпус) и ручным дублером MON4-1200-T54-ISO Параметры пневмопривода DN.ru PA-DA-140: Тип пневмопривода - двойного действия Номинальный крутящий момент - 513 Нм Тип ISO-фланца - F10, F12 Размер штока - 27х27 мм Рабочее давление пневмопривода - 6 бар Угол поворота привода - 90° Диапазон регулировки привода - 5° Наличие ручного дублёра - штурвал Вес привода - 13 кг Страна производитель - Китай Параметры пневмораспределителя 4M310-08 AC220V (на корпус): Модель пневмораспределителя - 4M310-08 AC220V (на корпус) Напряжение питания - 220В Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Частота срабатывания - 5 цикл/сек Степень защиты корпуса - IP65 Взрывозащита - нет Пневмопривод DN.ru PA-DA-140 Материалы деталей затвора DN.ru WBV1413E-2W-Fb-H Ду300: № Наименование Материал 1 Корпус чугун GGG50 (аналог ВЧ50) 2 Манжета EPDM 3 Диск чугун GGG40 (аналог ВЧ40) 4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) 5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 6 Втулка NBR 7 Уплотнительное кольцо NBR 8 Пластина фиксирующая углеродистая сталь Эскиз деталей и материалов затвора DN.ru WBV1413E-2W-Fb-H Ду300
