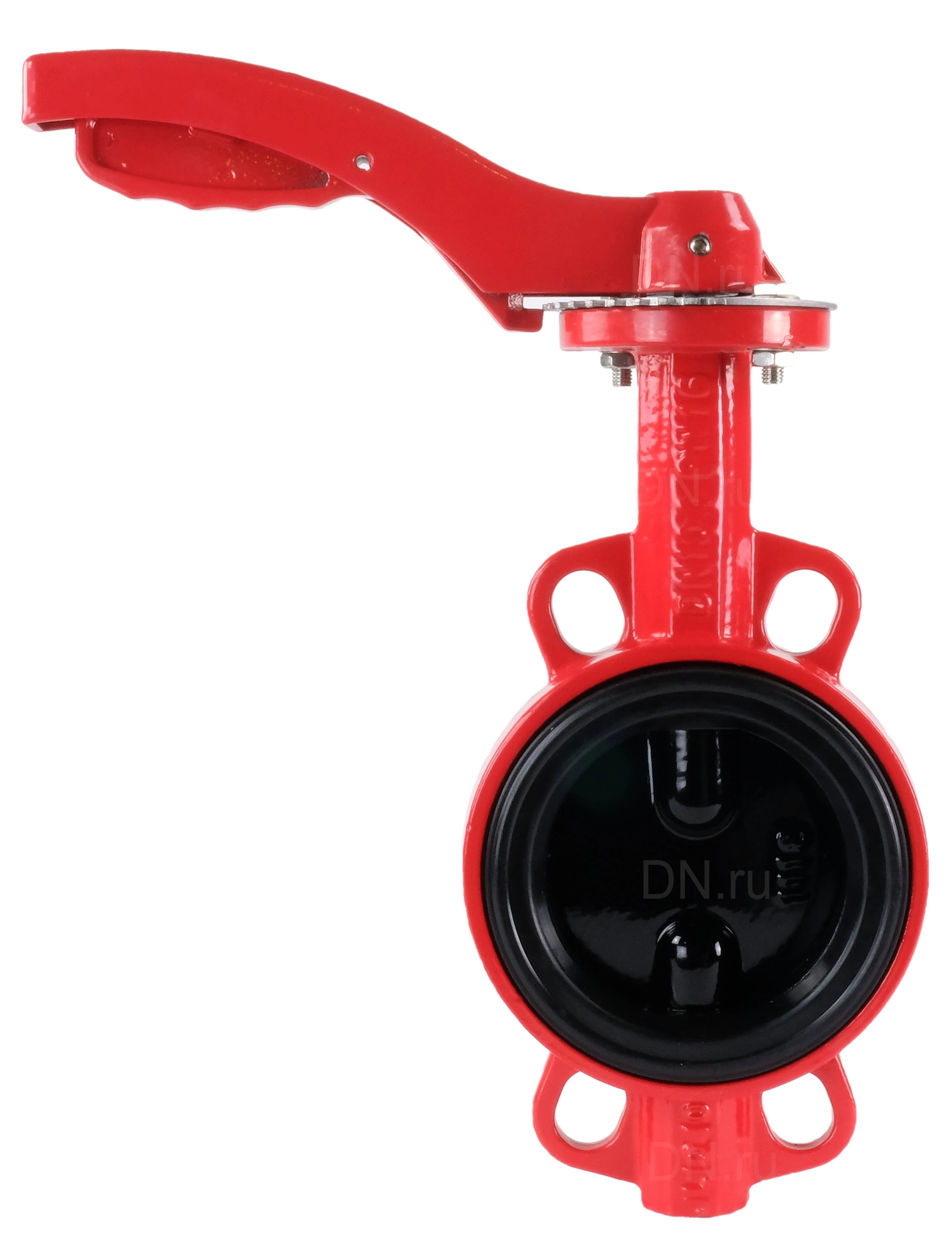

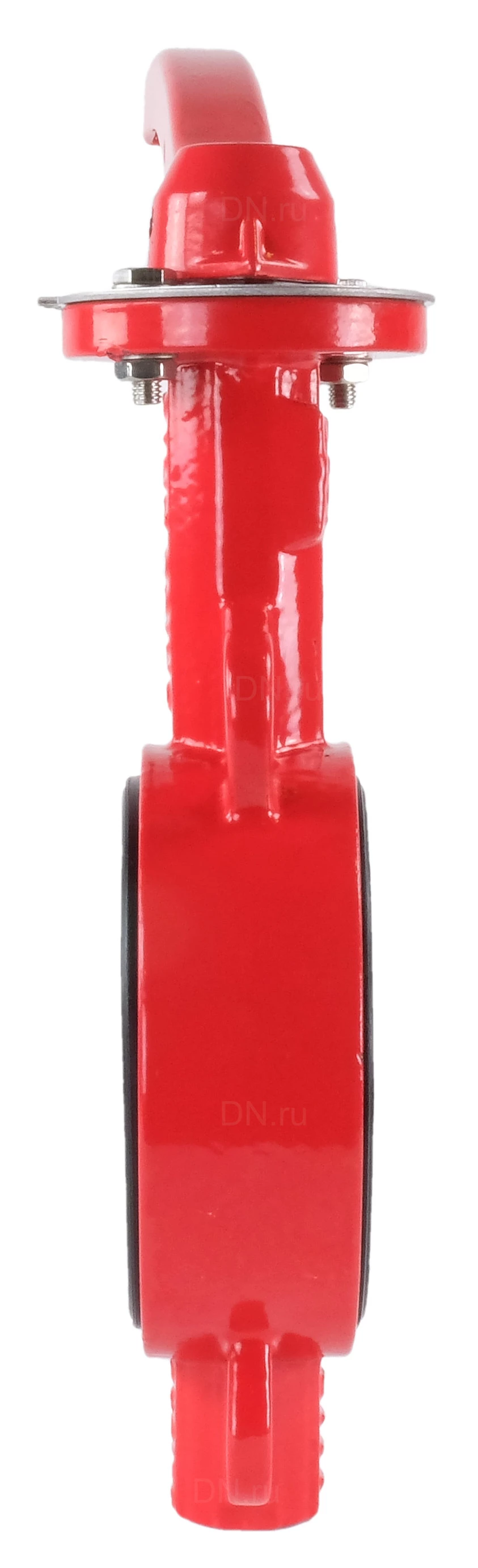

Затвор дисковый поворотный Рашворк 200 Ду150 Ру16 межфланцевый, корпус - серый чугун EN-GJL-250, диск - ковкий чугун GJS-400-15, уплотнение - EPDM, с рукояткой

Дисковые поворотные затворы Рашворк 200 — идеальное решение для большинства трубопроводных систем. Основная функция — полное перекрытие или регулирование расхода рабочей среды в системах водоснабжения и водоотведения, отопления, кондиционирования, вентиляции, пожаротушения и иных областях промышленности и ЖКХ. Запирающий элемент выполнен в форме диска, вращающегося вокруг своей оси перпендикулярно направлению потока транспортируемой среды. Параметры затвора дискового поворотного Рашворк 200 Ду150 Ру16: Тип присоединения - межфланцевый Тип управления - Ручной (рукоятка, редуктор) Размер штока арматуры - 14х14 мм ISO фланца арматуры - F07 Крутящий момент - 120 Нм Наличие блока концевых выключателей - нет Диаметр номинальный DN - 150 мм Давление номинальное PN - 16 бар Класс герметичности по ГОСТ 54808-2011 - "A" Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250 Материал диска - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Тип уплотнения - EPDM Вес - 8.03 кг Страна производитель затвора - Россия Среда - вода, воздух, нейтральные среды Бренд - Рашворк Класс материала корпуса - чугун Затвор дисковый поворотный Рашворк 200 Ду150 Ру16 межфланцевый, корпус - серый чугун EN-GJL-250, диск - ковкий чугун GJS-400-15, уплотнение - EPDM, с рукояткой Габаритные и установочные размеры затвора дискового поворотного Рашворк 200 Ду150 Ру16: G - 150 мм K - 187 мм L - 215 мм A - 158 мм B - 210 мм E - 56 мм ISO - F07 C - 30 мм D - 90 мм d - 70 мм HxH - 14х14мм N x Ød0 - 4 x 10 мм Строительная высота - 240 мм Эскиз затвора дискового поворотного Рашворк 200 Ду150 Ру16 Материалы деталей затвора дискового поворотного Рашворк 200 Ду150 Ру16: № Наименование Материал 1 Корпус чугун GJL-250 (GG25) 2 Седловое уплотнение EPDM 3 Диск чугун GJS-400-15 (GGG40) 4 Верхний шток нерж. сталь AISI 416 5 Подшипник армированный полисульфон (PSF) 6 Уплотнительное кольцо NBR 7 Упорное кольцо оцинк. углеродистая сталь 8 Стопорное кольцо углеродистая сталь 9 Зубчатый ограничитель алюминий 10 Индикатор положения алюминий 11 Ручка алюминий (DN40-150)/чугун GJS-400-15 (DN 200-250) 12 Болт углеродистая сталь 13 Нижний шток нерж. cталь AISI416 14 Заглушка углеродистая сталь Эскиз затвора дискового поворотного Рашворк 200 Ду150 Ру16 Основные параметры концевых датчиков DN.ru LS-103: Бренд - DN.ru Страна производитель - Китай Материал корпуса - Пластик Номинальное напряжение - 250 В Максимальный коммутируемый ток - 6 А Контактное сопротивление (начальное значение) - 25 МОм Конфигурация контактов - Н/З + Н/О мгновенного действия Движение головной части - линейное (плунжер) Диэлектрическая прочность: 1000В переменного тока, 50/60Гц в течение 1 минуты между клеммами одного и того же устройства 1500В переменного тока, 50/60Гц в течение 1 минуты между токоведущими и нетоковедущими металлическими деталями 1500В переменного тока, 50/60Гц в течение 1 минуты между каждой клеммой и «землей» Механическая стойкость - 10 000 000 операций Электрическая стойкость - 500 000 (250В/10А) операций Скорость операций - 0,005 ÷ 0,5 м/с Температура окружающей среды - от -5°C до 65°C Допустимая влажность - 95% Степень защиты корпуса - IP64 Возможное повышение температуры выключателя по сравнению с температурой окружающей среды - 30°C Стандарт - EN50041, EN50047, IEC337-1, VDE0660 Кабельный ввод - 12 мм Изображение концевого датчика DN.ru LS-103 Весо-габаритные параметры концевых датчиков DN.ru LS-103: A - 30 мм B - 30 мм c - 53 мм D - 30.5 мм E - 24 мм Вес - 0.7 кг Эскиз концевых датчиков DN.ru LS-103 - габариты Подержать затвор дисковый Рашворк 200 в руках!
