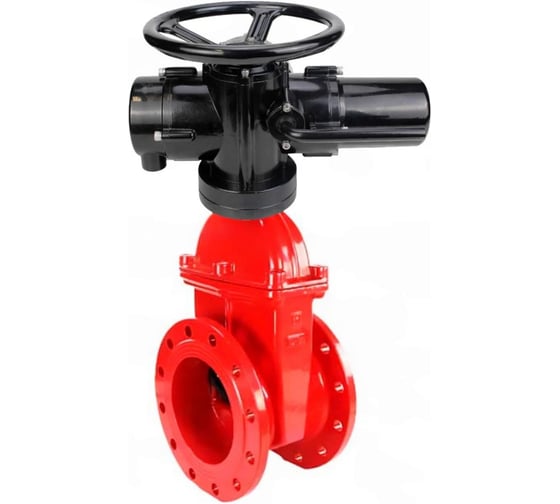

Задвижка клиновая 30ч939р (аналог МЗВ) ЛАЗ Ду100 Ру16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с голым штоком

Задвижка ЛАЗ 30ч939р под привод фланцевая чугунная с обрезиненным клином, невыдвижным шпинделем под электропривод применяется как запорное устройство на трубопроводах для питьевой воды. Возможность управления задвижкой чугунной с обрезиненным клином 30ч939р ЛАЗ осуществляется не только в электрическом режиме, но и на месте с помощью ручного дублера электропривода. Задвижка чугунная ЛАЗ 30ч939р под привод имеет следующие преимущества: высокая надежность, малый крутящий момент, отсутствует приямок в корпусе задвижки, двойное уплотнение шпинделя, задвижка 30ч939р покрыта эпоксидной краской, что увеличивает коррозийную стойкость материалов, высокая скорость перекрытия, либо открытия рабочей среды. Общие характеристики задвижки 30ч939р под привод Тип задвижки - Клиновая Диаметр номинальный DN - 100 мм Давление условное PN - 16 бар ISO фланца арматуры - Тип А Температура рабочей среды - от -5 до + 120 Тип присоединения - Фланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250 Материал запорного органа - Чугун серый GG25/СЧ25 Таблица фигур - 30ч939р (МЗВ) Строительная длина - 190 мм Класс материала корпуса - чугун Управление - голый шток Конструкция шпинделя - невыдвижной Клин - обрезиненный Тип уплотнения - EPDM Тип покрытия - эпоксидный порошок Вес - 18.5 кг Страна производитель - Россия Задвижка клиновая 30ч939р (аналог МЗВ) ЛАЗ Ду100 Ру16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с голым штоком Габаритные размеры задвижки 30ч939р под привод Строительная длина L - 190 мм Строительная высота h - 255 мм Наружный диаметр фланца D- 220мм Высота H - 405 мм Установочные размеры и характеристики задвижки 30ч939р под привод n-d = 8 x 18 мм D1 = 180 мм Dn = 100 мм D2 = 158 мм Крутящий момент - 100 Н*м Эскиз задвижки 30ч939р под привод под привод Материалы деталей задвижки ЛАЗ Ду100: № Наименование Материал 1 Корпус Чугун 2 Крышка Чугун 3 Клин Чугун обрезиненный (EPDM) 4 Гайка шпинделя Бронза 5 Шпиндель Нержавеющая сталь № Наименование Материал 6 Прокладка крышки Резина 7 Уплотнительные кольца Резина 8 Втулка Бронза 9 Упорная гайка Чугун 10 Втулка Сталь 45 11 Дистанционная шайба Фторопласт
