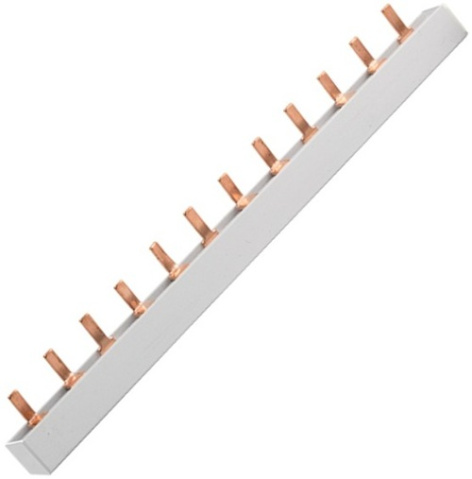

Шина соединительная EKF PROxima типа PIN1-фазная 54 модуля 63А pin-01-63

Шины соединительные производятся в двух исполнениях: FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А, на одно-, двух-, трех- и четырехфазную нагрузку. Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Технические параметры шина соединительная PIN EKF PROxima 1-фазная 54 модуля 63А EKF PIN 1-фазные 54 модуля Тип монтажа - На монтажную панель Номинальная частота - 50 Гц Род тока - Переменный Количество полюсов - 54 Номинальное напряжение изоляции Ui - 4000В Количество подключаемых устройств max - 54 Тип электрического соединения - штырь Технические условия - IEC 60309-1(1999) Сечение подключаемых проводников max - 10 мм2 Климатическое исполнение по ГОСТ 15150-69 - УХЛ3 Рабочая температура окружающей среды - от -40°C до +90°C Напряжение - 230В Номинальный ток - 63А Импульсное перенапряжение Uimp - 4 Степень защиты корпуса - IP20 Ширина аппаратов - 17.8 мм Количество фаз - 1 Количество модулей - 54 Цвет корпуса - белый Гарантия производителя - 7 г. Страна происхождения - Китай Шина соединительная EKF PROxima типа PIN1-фазная 54 модуля 63А pin-01-63 Габаритные и установочные размеры шина соединительная PIN EKF PROxima 1-фазная 54 модуля 63А EKF PIN 1-фазные 54 модуля B - 14.5 мм L1 - 17.8 мм L2 - 948 мм L3 - 4 мм B1 - 10.5 L - 1000 мм Эскиз габариты шина соединительная PIN EKF PROxima 1-фазная 54 модуля 63А EKF PIN 1-фазные 54 модуля Таблица деталей и материалов шина соединительная PIN EKF PROxima 1-фазная 54 модуля 63А EKF PIN 1-фазные 54 модуля: Наименование Материал Корпус Пластик Шина медь Винты сталь
