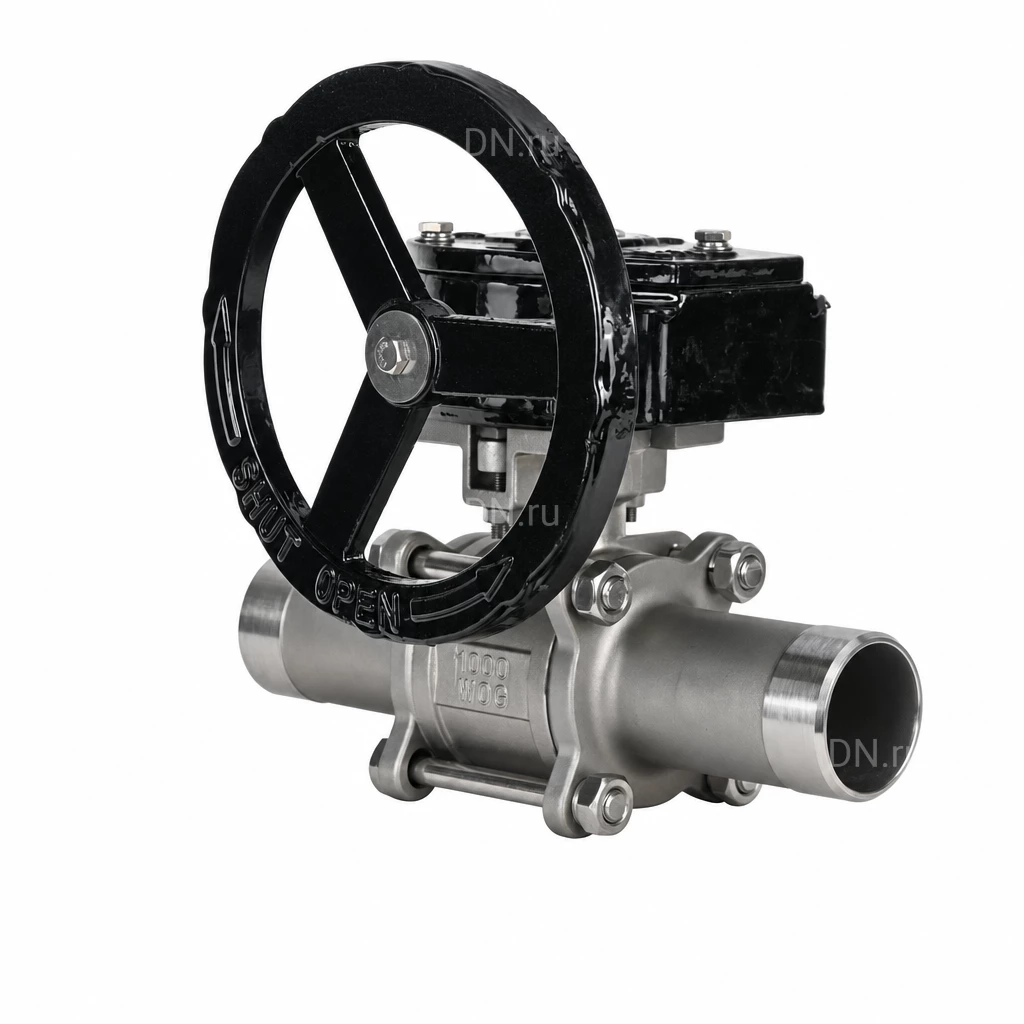

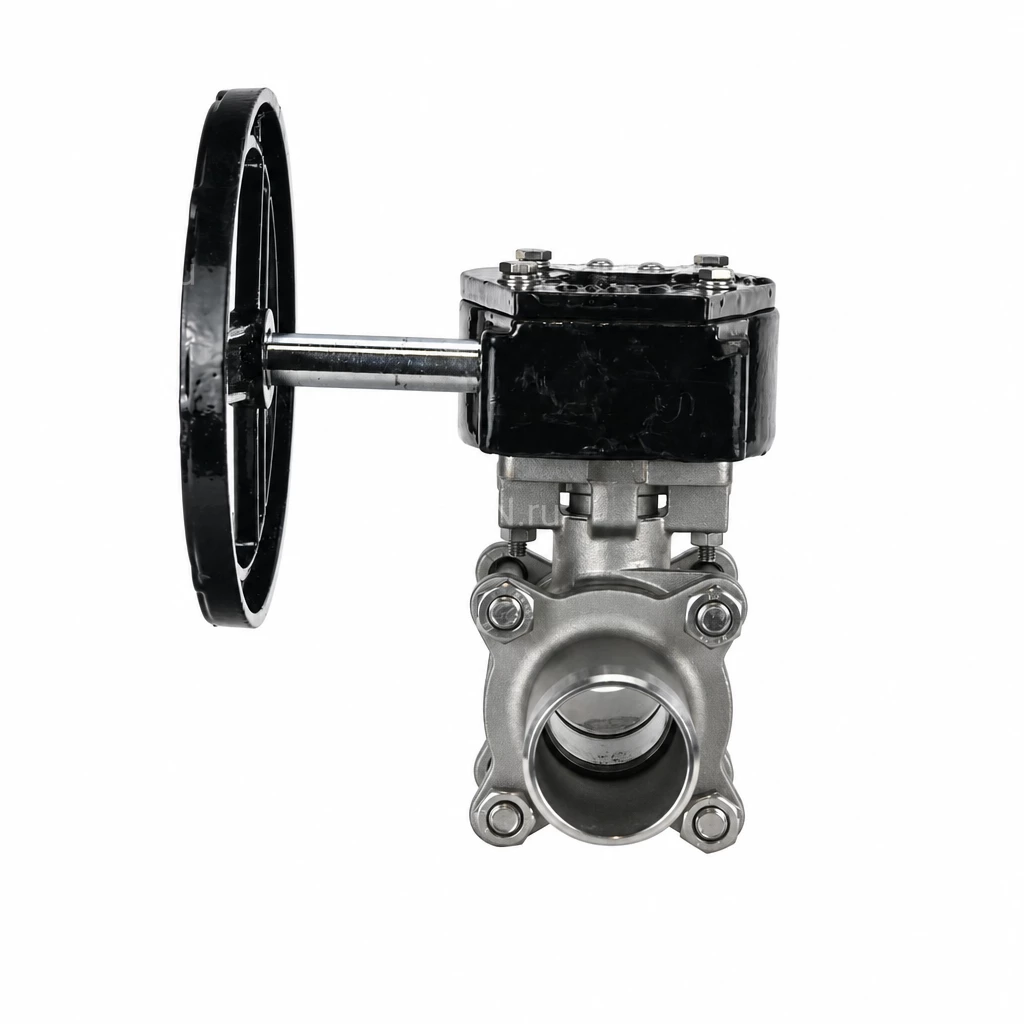

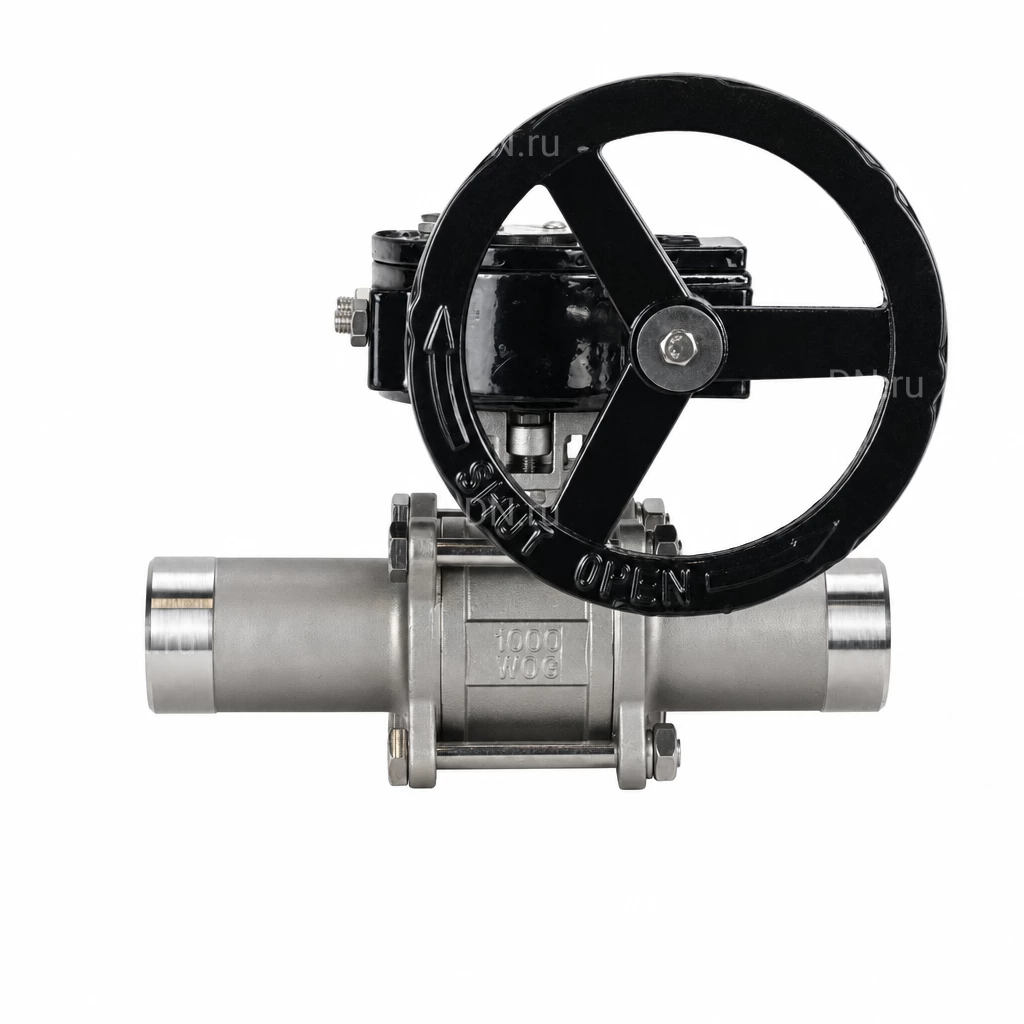

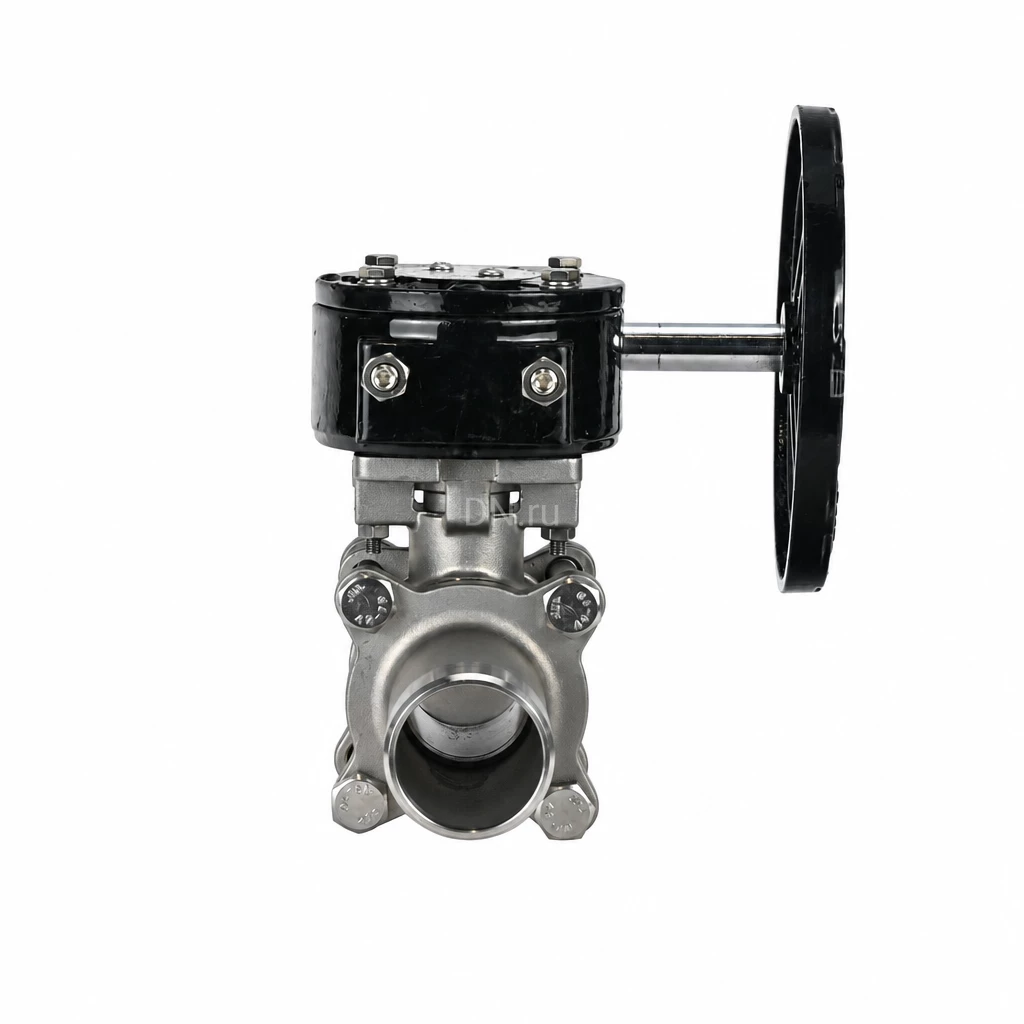

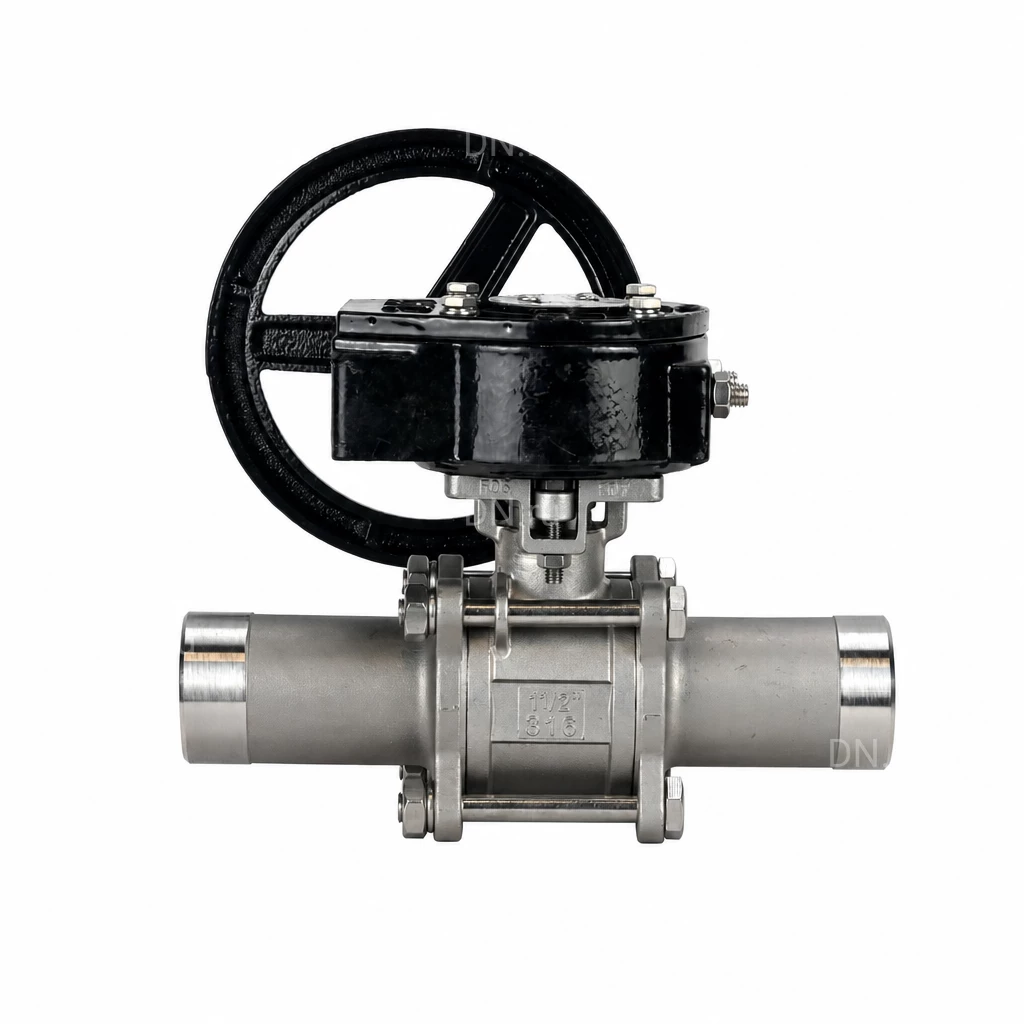

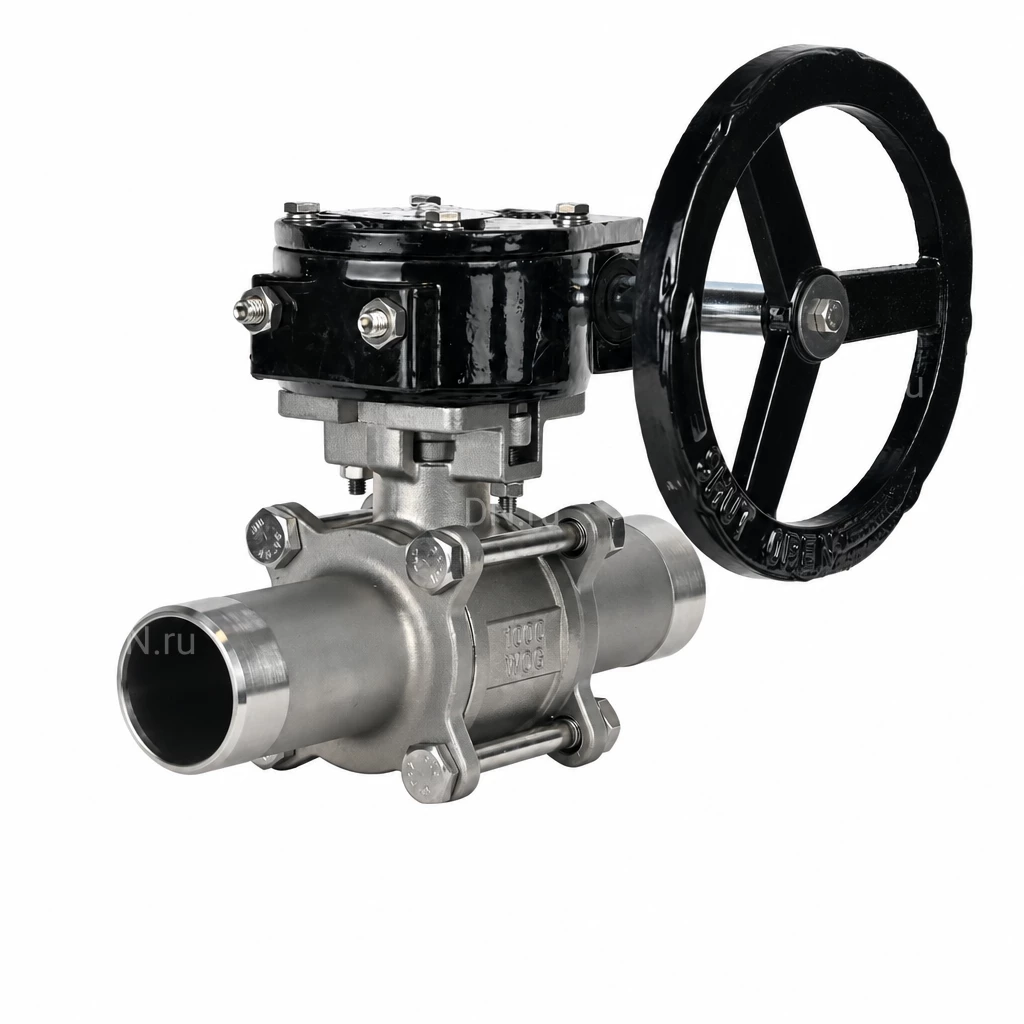

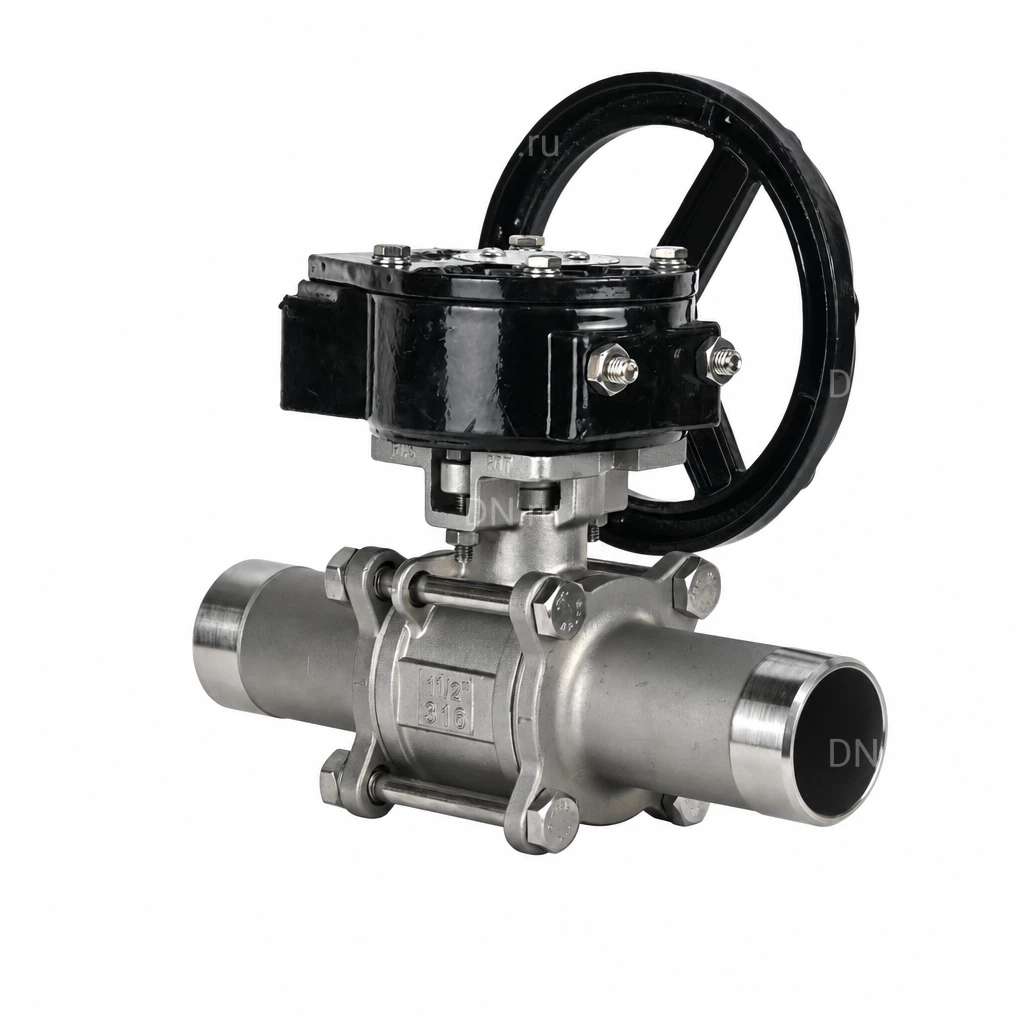

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду65 Ру25 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN4-500Z-T30

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.Редуктор четвертьоборотный позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду65 Ру25 Давление номинальное PN - 25 бар Диаметр номинальный DN - 65 мм Тип присоединения - под приварку Среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды Тип управления - с редуктором Применение - водоснабжение, теплоснабжение, промышленность Проход шара крана - полнопроходной Температура рабочей среды - от -20°С до 180°С Цвет - серый Присоединение - под приварку Управление - редуктор Класс герметичности - A по ГОСТ 9544 Наличие спускника - нет Водоразборный - нет Тип устройства крана - двухходовой Пропускная способность - 584.4 м3/ч Тип затвора - шаровый Тип ISO-фланца арматуры - F07, F10 Размер вала арматуры (квадрат) - 17х17 мм Серия - BV3232P(3pc)-FP-W-ISO-H LONG Страна производитель - Россия Срок службы - 5 лет Гарантия - 1 г. Вес - 13.155 кг Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду65 Ру25 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN4-500Z-T30 Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду65 Ру25: L - 290 мм G - 150 мм ØC - 240 мм Эскиз габаритов и размеров крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду65 Ру25 Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду65 Ру25: № п/п Наименование детали Материал 1 Корпус нержавеющая сталь 316 2 Боковой элемент (2 шт) нержавеющая сталь 316 3 Шар нержавеющая сталь 316 4 Уплотнение шара PTFE 5 Уплотнение штока PTFE 6 Втулка нержавеющая сталь 304 7 Шток нержавеющая сталь 316 8 Шайба нержавеющая сталь 9 Гайка сталь А2-70 10 Болт сталь А2-70 Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду65 Ру25 Технические параметры редуктора DN.ru RQN4-500Z-T30 Модель редутора - RQN4-500Z-T30 Степень защиты - IP67 Рабочее давление - 16 бар Передаточное отношение редуктора - 30:1 Тип ISO-фланца редуктора - F10 Размер штока - 17х17 мм Вес редуктора - 5.355 кг Редуктор DN.ru RQN4-500Z-T30 Габариты и размеры редуктора DN.ru RQN4-500Z-T30: A - 240 мм B - 160 мм ØC - 260 мм D - 130 мм J - 55 мм G - 150 мм T - 70 мм ØF - 100 мм 4M - 4-M10 мм HxH - 17x17 мм Эскиз габаритов и размеров редуктора DN.ru RQN4-500Z-T30 Таблица деталей и материалов редуктора DN.ru RQN4-500Z-T30: Детали Материал Штурвал Алюминиевый сплав Вал Нержавеющая сталь Корпус Алюминиевый сплав
