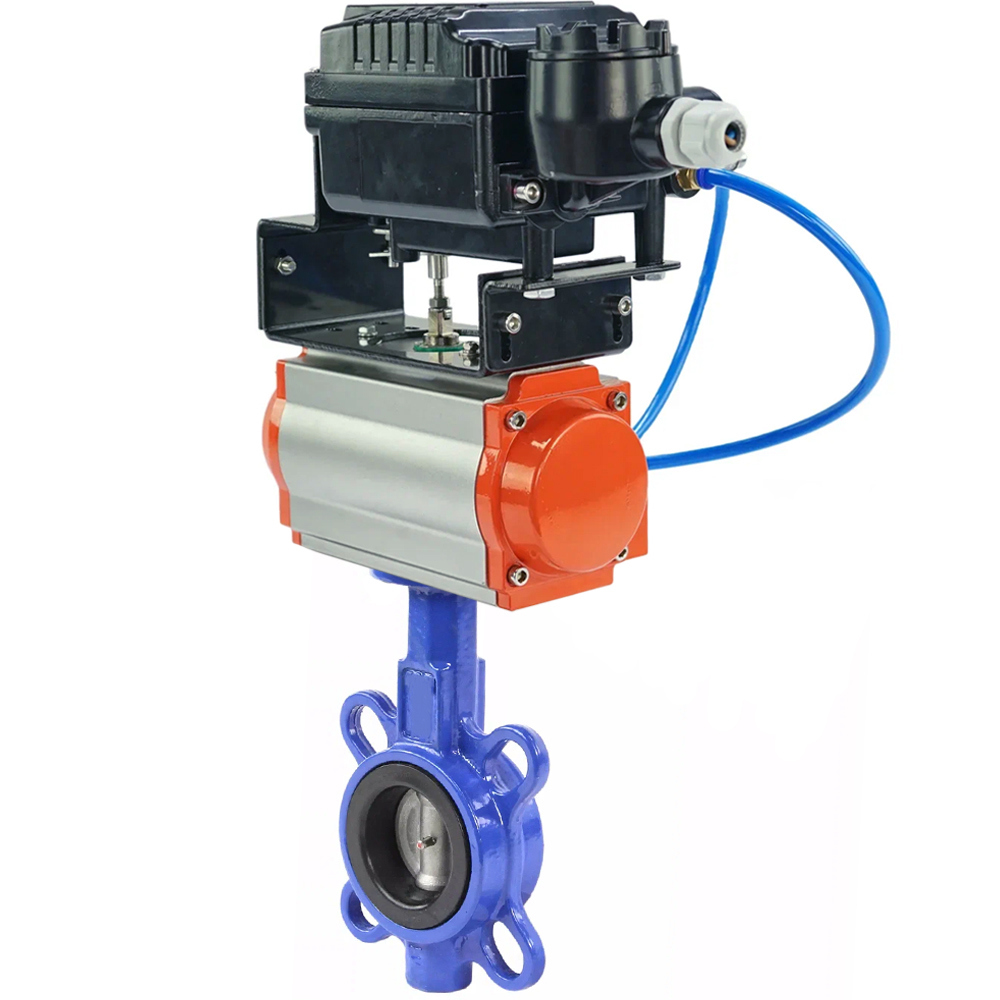

Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду200 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с редуктором DN.ru HGB RQN3-680Z

Затвор дисковый поворотный DN.ru WBV1331E-2W-F предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Редуктор DN.ru HGB позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Технические характеристики затвора дискового поворотного DN.ru WBV1331E-2W-F Ду200 Ру16 корпус - чугун GGG40, диск - нержавеющая сталь 304, EPDM: Тип затвора - поворотный дисковый Модель арматуры - WBV1331E-2W-F-H Диаметр - 200 мм Давление номинальное - 16 бар Среда - вода, воздух, нейтральные среды Температура рабочей среды - от -25 до +130°C Применение - водоснабжение, промышленность, Системы отопления Цвет затвора - Синий Тип присоединения - Фланцевый Управление - редуктор Класс герметичности - A Крутящий момент - 300 Нм Тип ISO-фланца арматуры - F10 Квадрат штока - 17х17 мм Срок службы - 10 лет Гарантия - 12 мес. Страна производитель - Россия Вес арматуры - 21.4 кг Общий вес - 25.3 кг Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду200 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с редуктором DN.ru HGB RQN3-680Z Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1331E-2W-F Ду200 Ру16 корпус - чугун GGG40, диск - нержавеющая сталь 304, EPDM: D - 340 мм L - 152 мм D1 - 295 мм D2 - 266 мм n-d - 12шт-22мм Эскиз габаритов затвора дискового поворотного DN.ru WBV1331E-2W-F Ду200 Ру16 корпус - чугун GGG40, диск - нержавеющая сталь 304, EPDM Материалы деталей затвора дискового поворотного DN.ru WBV1331E-2W-F Ду200 Ру16 корпус - чугун GGG40, диск - нержавеющая сталь 304, EPDM: № Наименование детали Материал 1 Корпус чугун GGG40 2 Диск нержавеющая сталь 304 3 Седловое уплотнение EPDM 4 Шток нержавеющая сталь SS 420 5 Рукоятка чугун GGG40 Эскиз материалов затвора дискового поворотного DN.ru WBV1331E-2W-F Ду200 Ру16 корпус - чугун GGG40, диск - нержавеющая сталь 304, EPDM Технические характеристики редуктора DN.ru HGB RQN3-680Z: Степень защиты корпуса - IP67 Температура окружающей среды - от-30 до +120 °C Вес ручного дублера - 3.9 кг редуктор DN.ru HGB RQN3-680Z Габаритные и установочные размеры редуктора DN.ru HGB RQN3-680Z: H - 108 мм B - 190 мм A - 250 мм C - 140 мм E - 16 мм F - 68 мм D - 112 мм d1 - 55 мм D2 - 125 мм D3 - 70/102/125 мм Эскиз габаритов редуктора DN.ru HGB RQN3-680Z Конструкция редуктора DN.ru HGB RQN3-680Z: № п/п Детали Материал 1 Прозрачная крышка индикатора поликарбонат 2 Винт сталь нержавеющая 304 3 Винт сталь нержавеющая 304 4 Крышка алюминиевый сплав ADC 12 5 Червячное колесо ковкий чугун QT450 6 Регулировочный винт сталь нержавеющая 304 7 Червячный вал сталь 45 8 Заглушка NBR 9 Втулка полимер PZ2175 10 Подшипник легированная сталь 11 Корпус алюминиевый сплав ADC 12 12 Подшипник легированная сталь 13 Сальник резина 14 Шайба сталь нержавеющая 304 15 Винт сталь нержавеющая 304 16 Ось сталь 45 17 Уплотнительное кольцо NBR Эскиз редуктора DN.ru HGB RQN3-680Z
