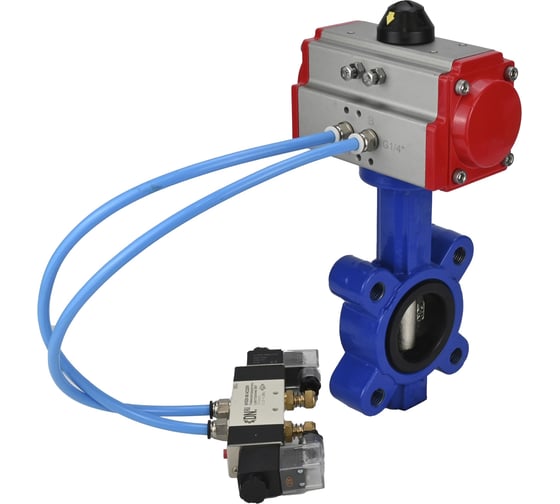

Затвор дисковый поворотный DN.ru WBV1631N-2W-Fb-H Ду65 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом DN.ru PA-DA-065, пневмораспределителем 4М310-08 220В NAMUR, дублером MON1-250-T26-ISO и БПВ AFC2000

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя.Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы. Технические параметры затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду65 Ру16 LUG Давление номинальное PN - 16 бар Диаметр номинальный DN - 65 мм Тип присоединения - Межфланцевый (резьбовые проушины) Количество болтовых отверстий на одном фланце - 4 шт Диаметр болтовых отверстий на одном фланце - 16 мм Среда - вода, воздух, нейтральные среды Тип управления - пневмопривод Применение - водоснабжение, теплоснабжение Температура рабочей среды - от -10°С до 90°С Цвет - Синий Управление - С пневмоприводом Класс герметичности - A по ГОСТ 9544 Тип затвора - поворотный дисковый Тип ISO-фланца арматуры - F05 Размер вала арматуры (квадрат) - 9х9 мм Серия - WBV1631N-2W-Fb-H Крутящий момент на валу арматуры - 32.7 Нм Страна производитель - Россия Срок службы - 10 лет Вес - 9.49 кг Затвор дисковый поворотный DN.ru WBV1631N-2W-Fb-H Ду65 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом DN.ru PA-DA-065, пневмораспределителем 4М310-08 220В NAMUR, дублером MON1-250-T26-ISO и БПВ AFC2000 Габариты и размеры затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду65 Ру16 LUG: L - 46 мм H - 224 мм H1 - 120 мм A - 168 мм E - 108 мм I - 162 мм B - 88 мм C - 139 мм Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду65 Ру16 LUG Таблица деталей и материалов затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду65 Ру16 LUG: № Детали Материал 1 Корпус чугун QT450 (аналог ВЧ 45) 2 Диск нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Седловое уплотнение NBR 4 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н13М2) Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду65 Ру16 LUG Технические параметры пневмопривода DN.ru PA-DA-065 Конструкция - двойного действия Модель привода - PA-DA-065 Рабочее давление привода - 8 бар Диапазон регулировки привода - 5° Крутящий момент привода - 44 Нм Наличие ручного дублера - штурвал Угол поворота привода - 90° Тип ISO-фланца привода - F05, F07 Размер штока - 14х14 мм Резьба подача воздуха - G1/4 ″ Датчик обратной связи - нет Бренд привода - DN.ru Страна производитель - Китай Вес пневмопривода - 2 кг Пневмопривод DN.ru PA-DA-065 Габариты и размеры пневмопривода DN.ru PA-DA-065: A - 36 мм B - 47 мм C - 81 мм D - 88 мм E - 108 мм F - 72 мм G - 30 мм H - 80 мм I - 50 мм J - 70 мм M - 14х14 N - 18 мм Z - 168 мм d - 40 мм K - M6x10 L - M8x13 Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-065 Таблица деталей и материалов пневмопривода DN.ru PA-DA-065: № п/п Наименование детали Материал 1 Индикаторный винт АБС-пластик 2 Индикатор положения АБС-пластик 3 Пружинный зажим нержавеющая сталь 304 4 Металлическая шайба нержавеющая сталь 304 5 Прижимная шайба инженерный пластик 6 Корпус экструдированный алюминиевый сплав с твердым анодированием 7 Прижимная шайба инженерный пластик 8 Ограничитель легированная сталь 9 Уплотнительное кольцо вала верхнее NBR 10 Антифрикционное кольцо вала верхнее инженерный пластик 11 Вал легированная сталь никелированная 12 Антифрикционное кольцо вала нижнее инженерный пластик 13 Уплотнительное кольцо вала нижнее NBR 14 Заглушка NBR 15 Уплотнительное кольцо регулировочных винтов NBR 16 Шайба регулировочного винта нержавеющая сталь 304 17 Стопорная гайка регулировочного винта нержавеющая сталь 304 18 Винт регулировочный нержавеющая сталь 304 19 Поршень алюминиевый сплав, литой под давлением 20 Направляющая накладка поршня инженерный пластик 21 Антифрикционное кольцо поршня инженерный пластик 22 Уплотнительное кольцо поршня NBR 23 Комплект пружин пружинная сталь 24 Уплотнительное кольцо крышки NBR 25 Торцевая крышка литой алюминий с полиэфирным покрытием 26 Винт крышки нержавеющая сталь 304 27 Стопорный винт нержавеющая сталь 304 28 Адаптер углеродистая сталь Эскиз деталей и материалов пневмопривода DN.ru PA-DA-065 Технические параметры пневмораспределителя DN.ru 4M310-08 220V NAMUR Тип пневмораспределителя - золотниковый Модель пневмораспределителя - 4M310-08 220V NAMUR Рабочее давление - 1.5 ÷ 8 бар Максимальное давление - 8 бар Напряжение питания - 220В Рабочая среда - фильтрованный сжатый воздух Частота срабатывания - 5 цикл/сек Пневмораспределитель DN.ru 4M310-08 220V NAMUR Габариты и размеры пневмораспределителя DN.ru 4M310-08 220V NAMUR: A - 40 мм C - 24 мм D - 28 мм E - 32 мм F - 40 мм G - 21.5 мм H - 69 мм I - 45 мм K - 17.5 мм L - 135 мм J - 29.3 мм N - 40 мм M - 27 мм Эскиз габаритов и размеров пневмораспределителя DN.ru 4M310-08 220V NAMUR Технические параметры ручного дублера DN.ru MON Модель ручного дублёра - MON Диаметр штурвала - 180 мм Климатическое исполнение - У,УХЛ,Т,ОМ Способ монтажа - горизонтальный/вертикальный Вес - 3 кг. Ручной дублер DN.ru MON Габариты и размеры ручного дублера DN.ru MON: b1 - 14 мм N - 22 мм b2 - 14 мм M - 16 мм D1 - Ø50 мм 4-M1 - 4-M6 мм D2 - Ø70 мм 4-M2 - 4-M8 мм E - 70х70 мм D3 - Ø50 мм 4-Ø1 - 4-Ø6.5 мм D4 - Ø70 мм 4-Ø2 - 4-Ø8.5 мм A - 90 мм B - 55 мм ØC - Ø88 мм F - 115 мм T - 44 мм Y - 145 мм H - 120 мм S - 53 мм K - 10 мм Ø штурвала - 180 мм Эскиз габаритов и размеров ручного дублера DN.ru MON Таблица деталей и материалов ручного дублера DN.ru MON: № п/п Детали Материал 1 Шток для монтажа пневмопривода сталь 45 2, 8 Уплотнительное кольцо EPDM 3 Фиксирующая пружина пружинная сталь 4 Верхняя торцевая крышка сплав алюминия 5 Винт сталь 304 6 Фиксирующая скоба (главная тяга) сталь 304 7 Корпус сплав алюминия 9 Редуктор чугун ВЧ50 10 Переходная муфта чугун ВЧ40 11 Шток редуктора чугун ВЧ40 Эскиз деталей и материалов ручного дублера DN.ru MON Технические параметры блока подготовки воздуха Dn.ru AFC2000 Рабочее давление - 8 бар Регулируемый диапазон давления - 0.5 ÷ 9 бар Подсоединение воздуха - G1/4 ″″ Размер фильтруемых частиц - 40 мкм Вес - 0.395 кг Блок подготовки воздуха Dn.ru AFC2000 Габариты и размеры блока подготовки воздуха Dn.ru AFC2000: A - 162 мм B - 88 мм C - 139 мм D - 31 мм E - 53.5 мм F - 12 мм G - 8 мм H - 7 мм I - 13.3 мм J - 39 мм K - 5 мм L - 40 мм M - 32 мм N - 53 мм O - 29 мм P - 6 мм R - 41.5 мм Эскиз габаритов и размеров блока подготовки воздуха Dn.ru AFC2000
