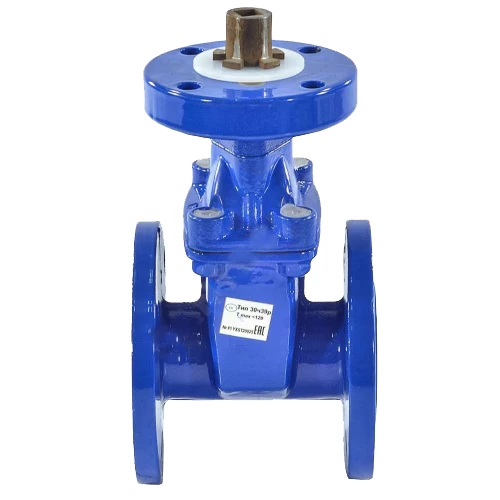

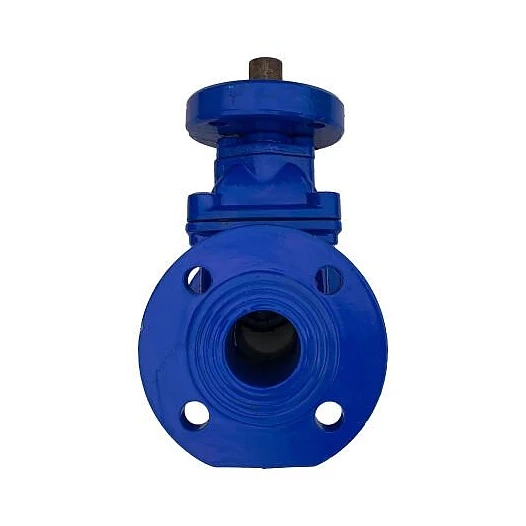

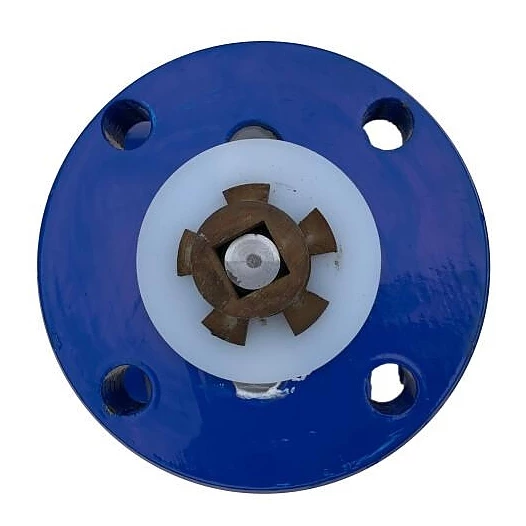

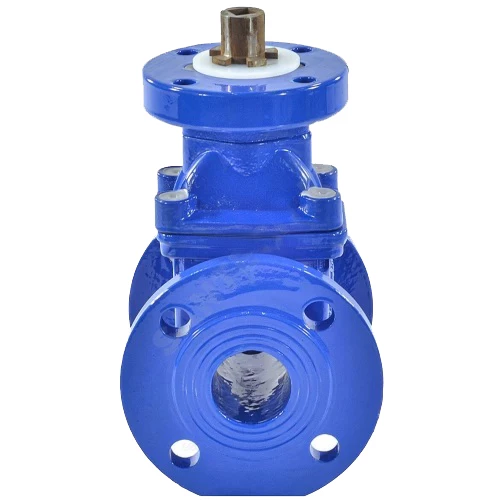

Задвижка клиновая 30ч939р (аналог МЗВ) Китай/Малайзия Ду50 Ру16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с голым штоком, цвет - синий

Задвижка чугунная клиновая фланцевая используется на трубопроводах для перекрытия потока рабочей среды. Параметры задвижки клиновой Китай/Малайзия 30ч939р МЗВ Ру16 Ду50 Ру16: Тип задвижки - Клиновая Диаметр номинальный DN - 50 мм Давление условное PN - 16 бар Температура рабочей среды - от -20 до + 120 Тип присоединения - Фланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Ковкий чугун Материал запорного органа - Ковкий чугун + EPDM Таблица фигур - 30ч939р (МЗВ) Строительная длина - 150 мм Класс материала корпуса - чугун Управление - голый шток Конструкция шпинделя - невыдвижной Клин - обрезиненный Тип уплотнения - EPDM Тип покрытия - эпоксидный порошок Цвет задвижки - Синий Вес - 10 кг Страна производитель - Китай Задвижка клиновая 30ч939р (аналог МЗВ) Китай/Малайзия Ду50 Ру16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с голым штоком, цвет - синий Габаритные и установочные размеры задвижки клиновой Китай/Малайзия 30ч939р МЗВ Ру16 Ду50 Ру16: DN - 50 мм L - 150 мм (строительная длина) H - 200 мм D1 - 165 мм B - 99 мм T - 19 мм A - 3 мм D - 130 мм F - 104 мм Количество и диаметр болтовых отверстий на фланце N-D - 4-19 мм Эскиз задвижки клиновой Китай/Малайзия 30ч939р МЗВ Ру16 Ду50 Ру16 Материалы деталей задвижки клиновой Китай/Малайзия 30ч939р МЗВ Ру16 Ду50 Ру16: № п/п Наименование Материал 1 Корпус Ковкий чугун 2 Клин Ковкий чугун + EPDM 3 Гайка штока Латунь 4 Шток Нерж. сталь SS420 5 Уплотнительное кольцо EPDM № п/п Наименование Материал 6 Крышка Ковкий чугун 7 Прокладка Латунь 8, 10 Кольцевое уплотнение EPDM 9 Болты Углеродистая сталь 11 Фланец Ковкий чугун
