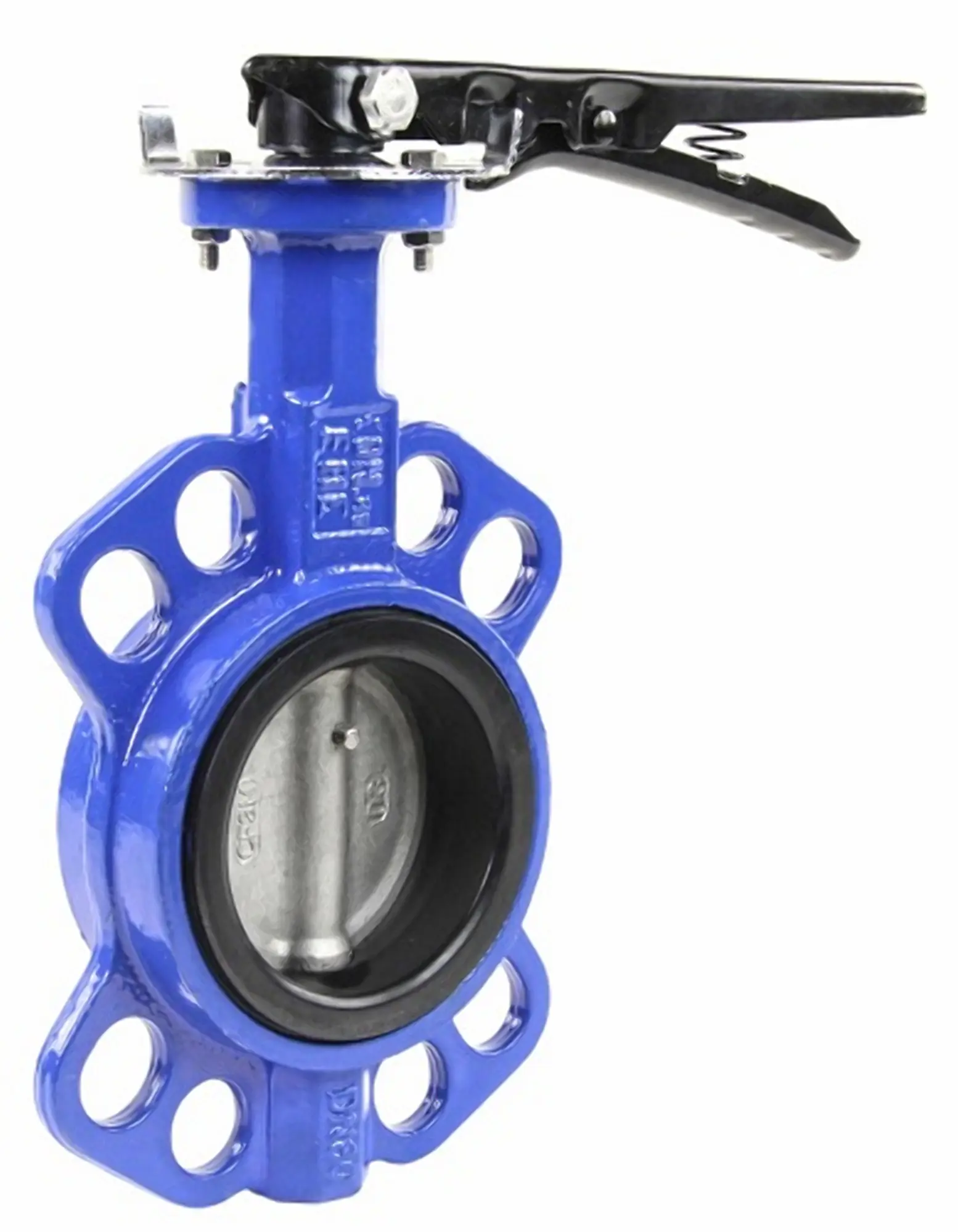

Затвор дисковый поворотный DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 LUG межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, с рукояткой

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Технические параметры затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 LUG Давление номинальное - 16 бар Диаметр - 150 мм Тип присоединения - Межфланцевый (резьбовые проушины) Количество болтовых отверстий на одном фланце - 8 шт Диаметр болтовых отверстий на одном фланце - 20 мм Среда - вода, воздух, нейтральные среды Тип управления - Ручной (рукоятка, редуктор) Применение - водоснабжение, теплоснабжение Наличие концевых выключателей - нет Температура рабочей среды - от -10°С до +90°С Цвет - Синий Управление - рукоятка Класс герметичности - A Длина рукоятки - 260 мм Тип запорного органа - дисковый Модель арматуры - WBV1631N-2W-Fb-H Тип затвора - поворотный дисковый Диаметр - 6″ Крутящий момент на валу арматуры - 174 Тип ISO-фланца арматуры - F07 Размер вала арматуры (квадрат) - 14х14 мм Страна производитель - Россия Срок службы - 10 лет Вес - 14.2 кг Затвор дисковый поворотный DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 LUG межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, с рукояткой Установочные габариты и размеры затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 LUG: A - 141 мм B - 213.5 мм С - 56 мм D - 240 мм N-M - 8-М20 H - 260 мм Эскиз установочных габаритов и размеров затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 LUG Таблица деталей и материалов затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 LUG: № Детали Материал 1 Корпус чугун QT450 (аналог ВЧ 45) 2 Диск нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Седловое уплотнение NBR 4 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н13М2) 5 Рукоятка углеродистая сталь Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV1631N-2W-Fb-H Ду150 Ру16 LUG
