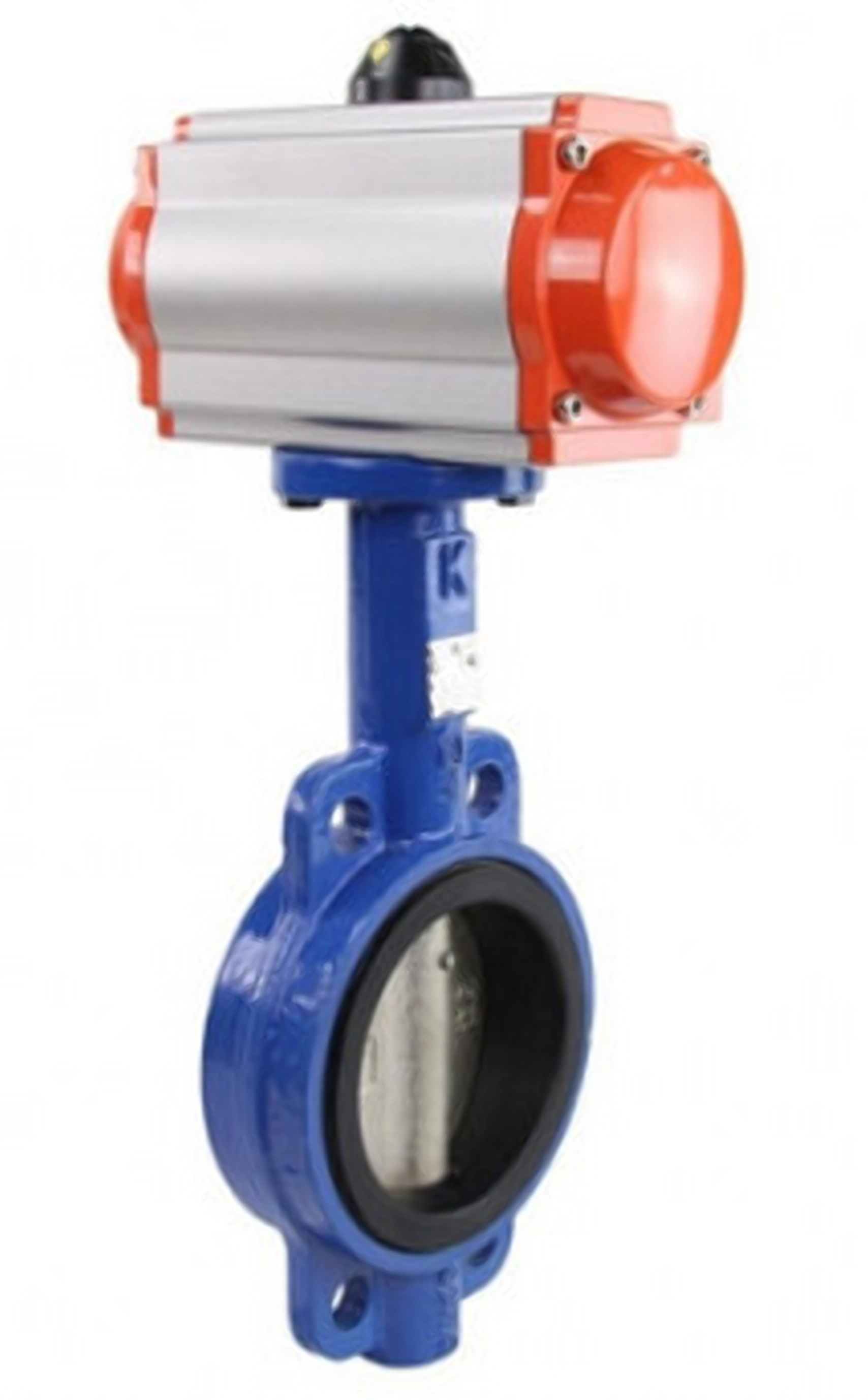

Затвор дисковый поворотный Kvant Ду150 Ру16 межфланцевый, корпус - чугун, диск - чугун, уплотнение - EPDM, с рукояткой

Затвор дисковый поворотный Kvant имеет межфланцевый тип присоединения с гладкими отверстиями. Конструкция с цельносварной осью затвора, предназначенной для уменьшения вероятности протечек. Наличие защитного эпоксидного покрытия (в 150 мкм). Эластичное внутреннее уплотнение исключает контакт корпуса с рабочей средой. Параметры затвора межфланцевого Kvant Ду150: Диаметр номинальный DN - 150 мм Давление номинальное PN - 16 бар Тип управления - Ручной (рукоятка, редуктор) Управление - рукоятка Тип присоединения - межфланцевый Выходной крутящий момент - 303 Нм Цвет затвора - Синий Наличие блока концевых выключателей - нет Класс герметичности по ГОСТ 54808-2011 - "A" Материал корпуса - чугун Материал диска - чугун Тип уплотнения - EPDM Вес - 8.6 кг Страна производитель затвора - Россия Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх. Бренд - Kvant Класс материала корпуса - чугун Затвор дисковый поворотный Kvant Ду150 Ру16 межфланцевый, корпус - чугун, диск - чугун, уплотнение - EPDM, с рукояткой Габаритные и установочные размеры затвора межфланцевого Kvant Ду150: Диаметр Dn - 150 мм L1 - 210 мм L2 - 260 мм D1 - 155 мм D2 - 185 мм D3 - 240 мм D4 - 22 мм H1 - 365 мм H2 - 230 мм H3 - 31 мм B - 53 мм Количество и диаметр болтовых отверстий на фланце N - Th - 8 x 22 мм Эскиз затвора Kvant Ду150 Установка и техническое обслуживание затворов Kvant: Установка: Перед установкой дисковых затворов Kvant Ду150 следует убедиться в исправности рабочего органа и в его полном закрытии/открытии затвора. Рекомендуемое положение штока - горизонтальное. Так износ седлового уплотнения будет минимальным, а значит и срок службы затвора увеличивается. Установочное положение затворов Kvant любое, но НЕ «ШТОКОМ ВНИЗ». Монтаж затвора поворотного производится в положении «открыто». Это необходимо для исключения зажатия диска седловым уплотнением. На межфланцевых затворах затяжка крепежа по всей болтовой окружности обязательно должна быть равномерной. Техническое обслуживание: Следует производить периодические осмотры оборудования в зависимости от режима работы трубопроводной системы (или агрегата), однако не реже одного раза в полугодие. Осмотр и проверку должен проводить персонал, обслуживающий данную систему или агрегат.
