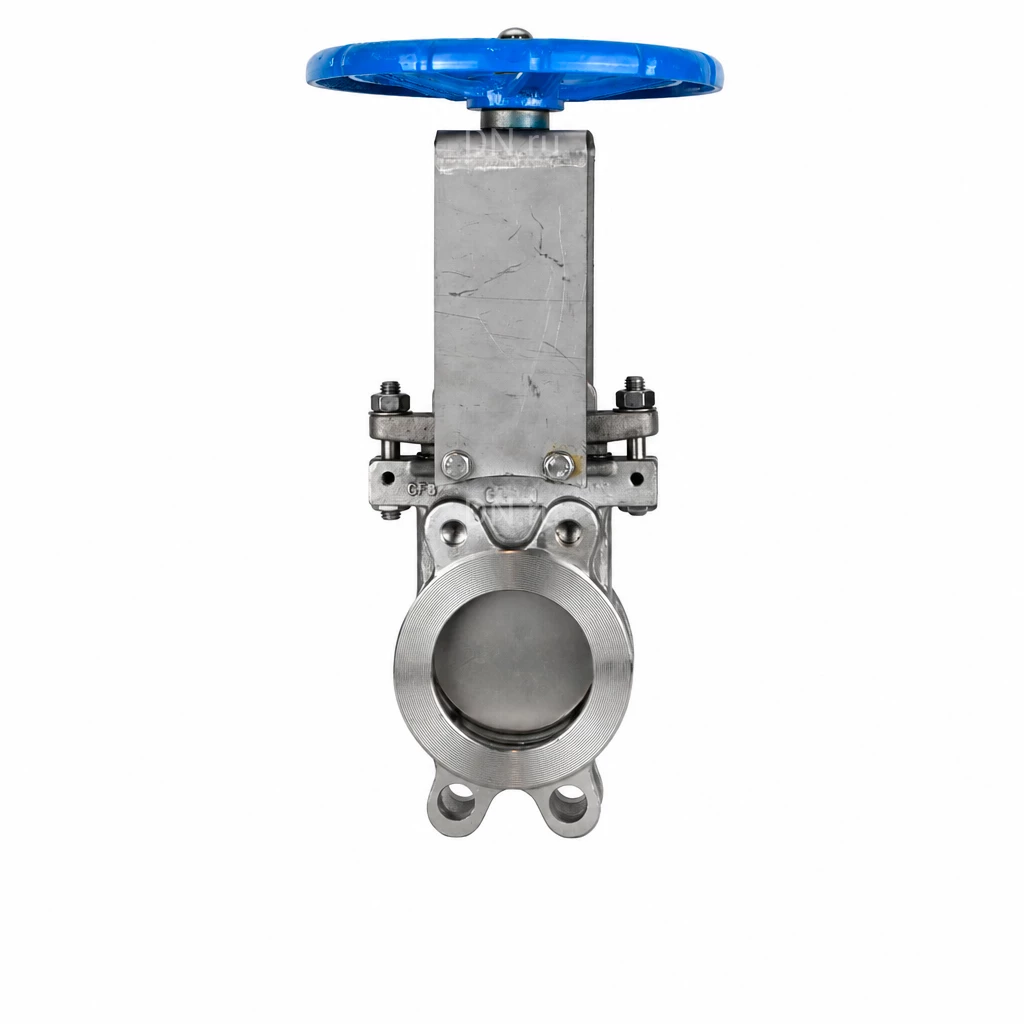

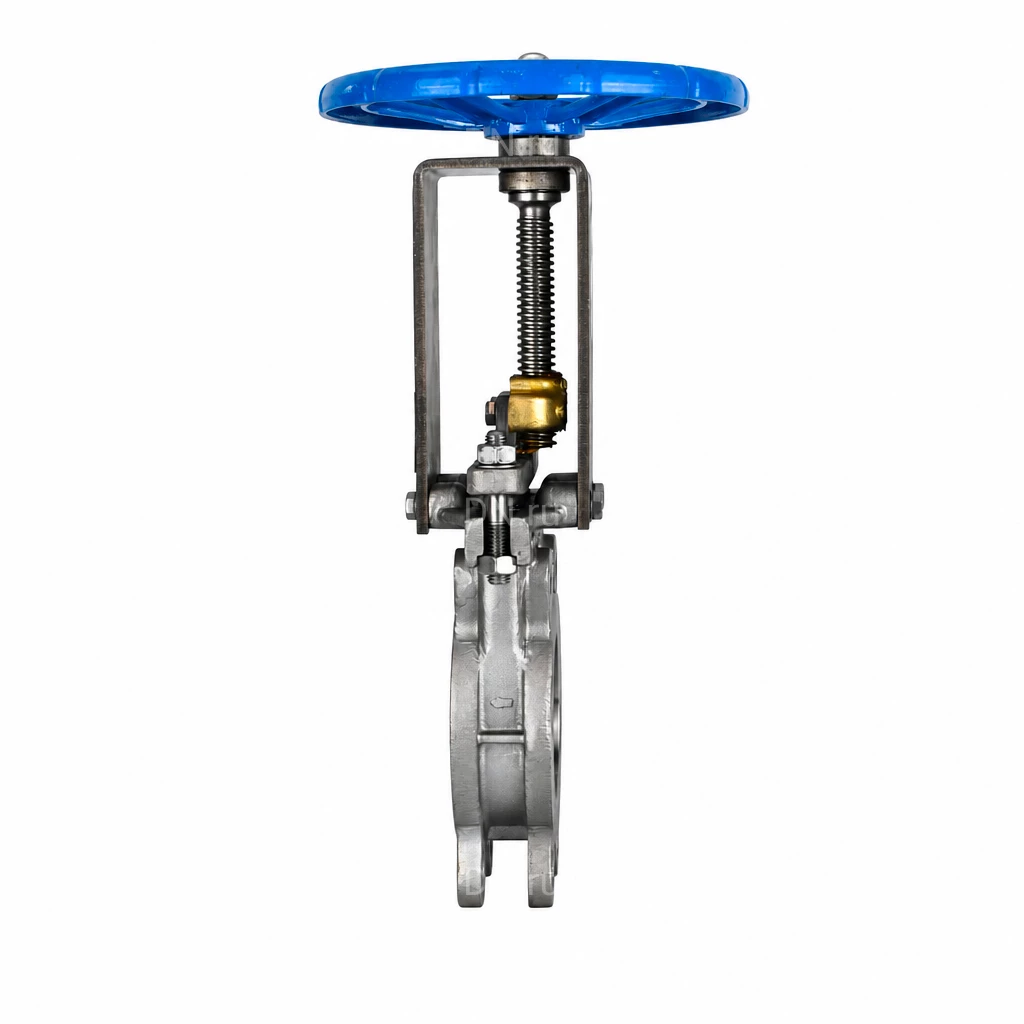

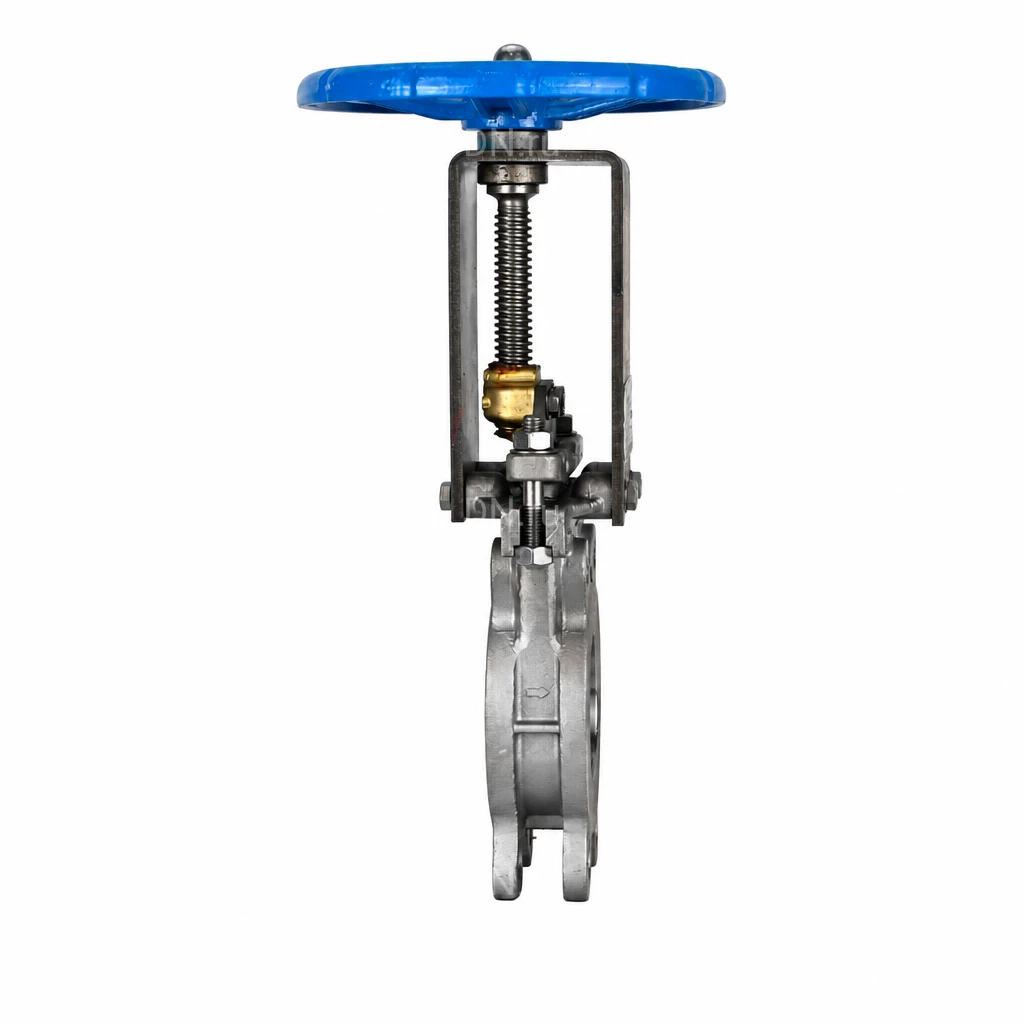

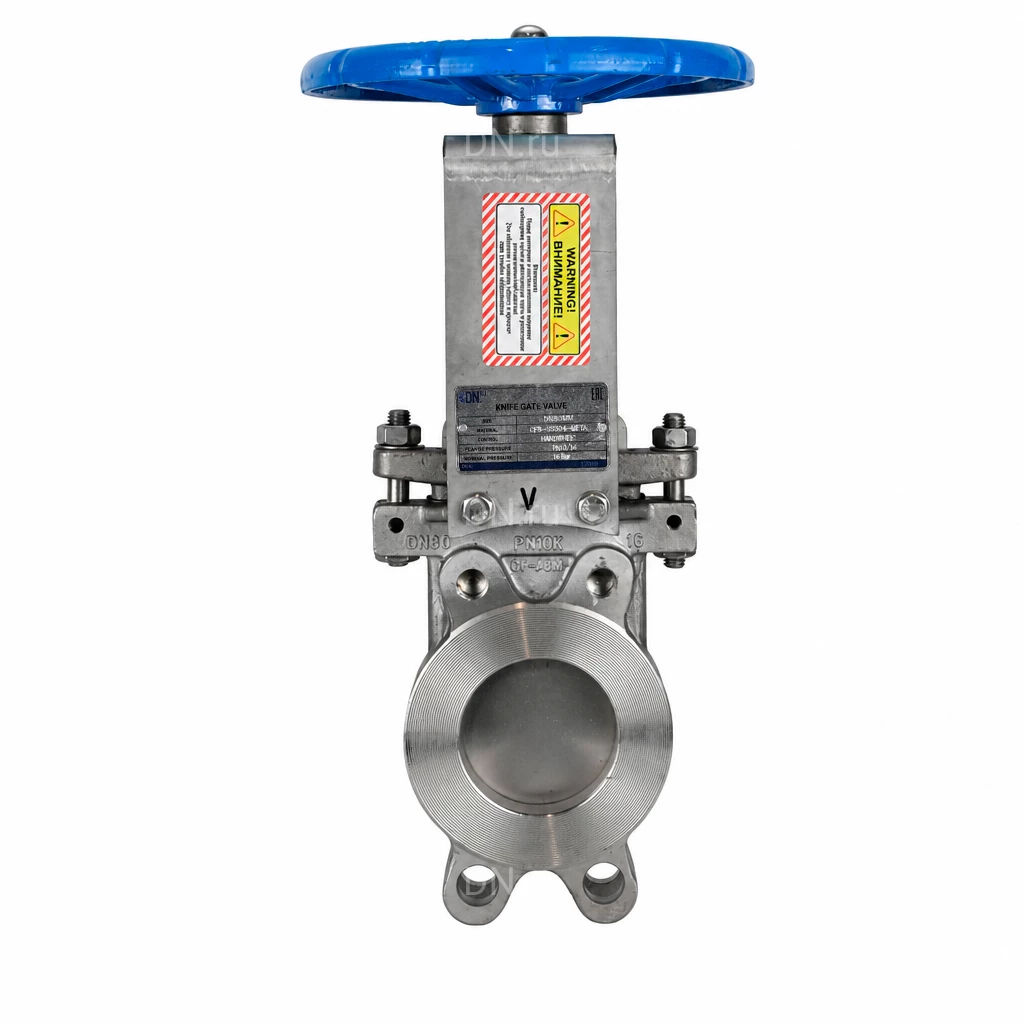

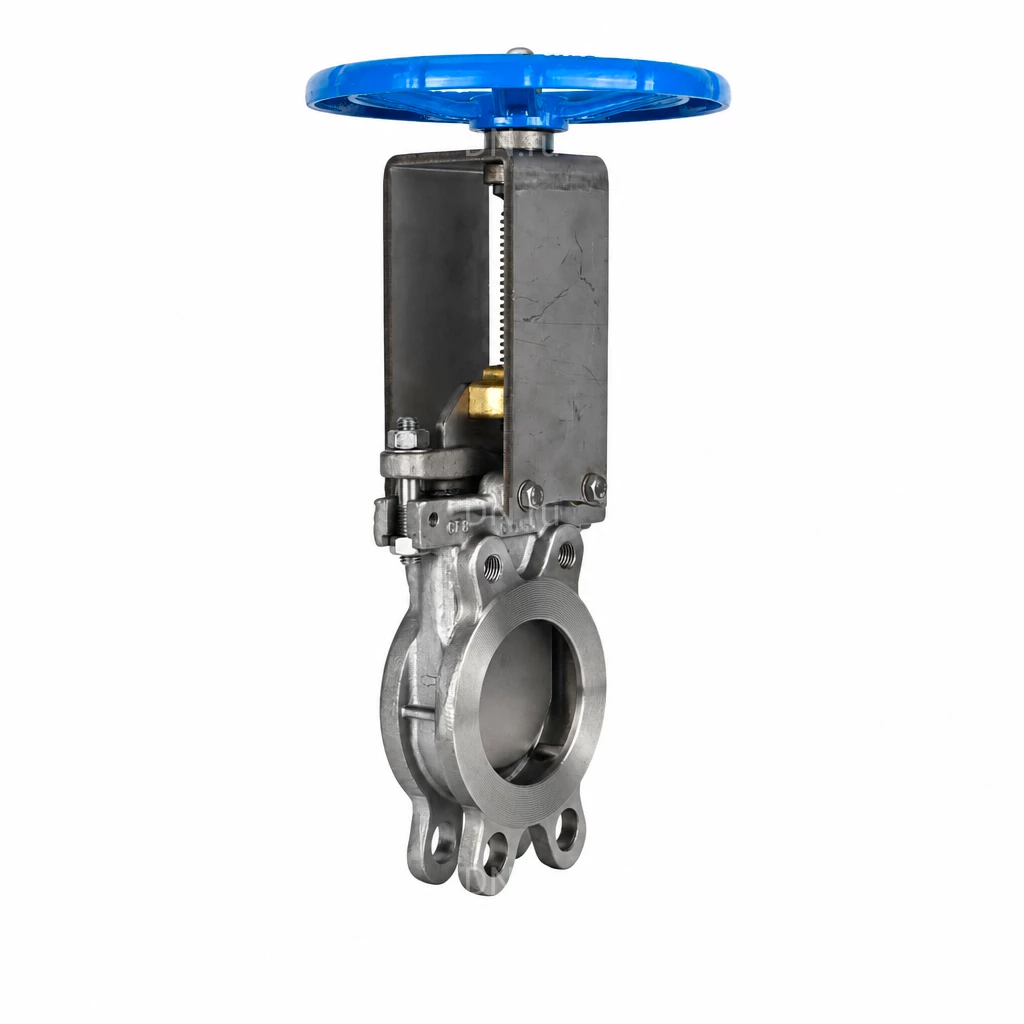

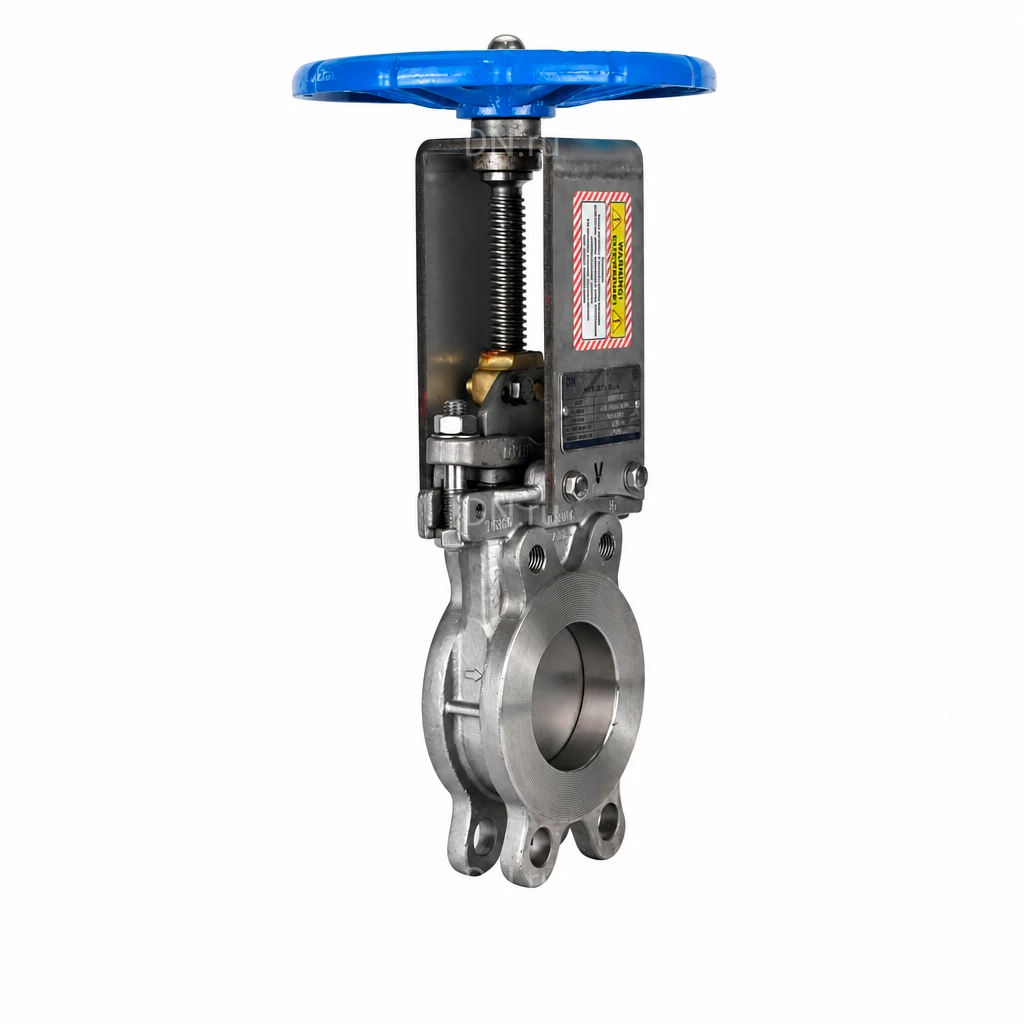

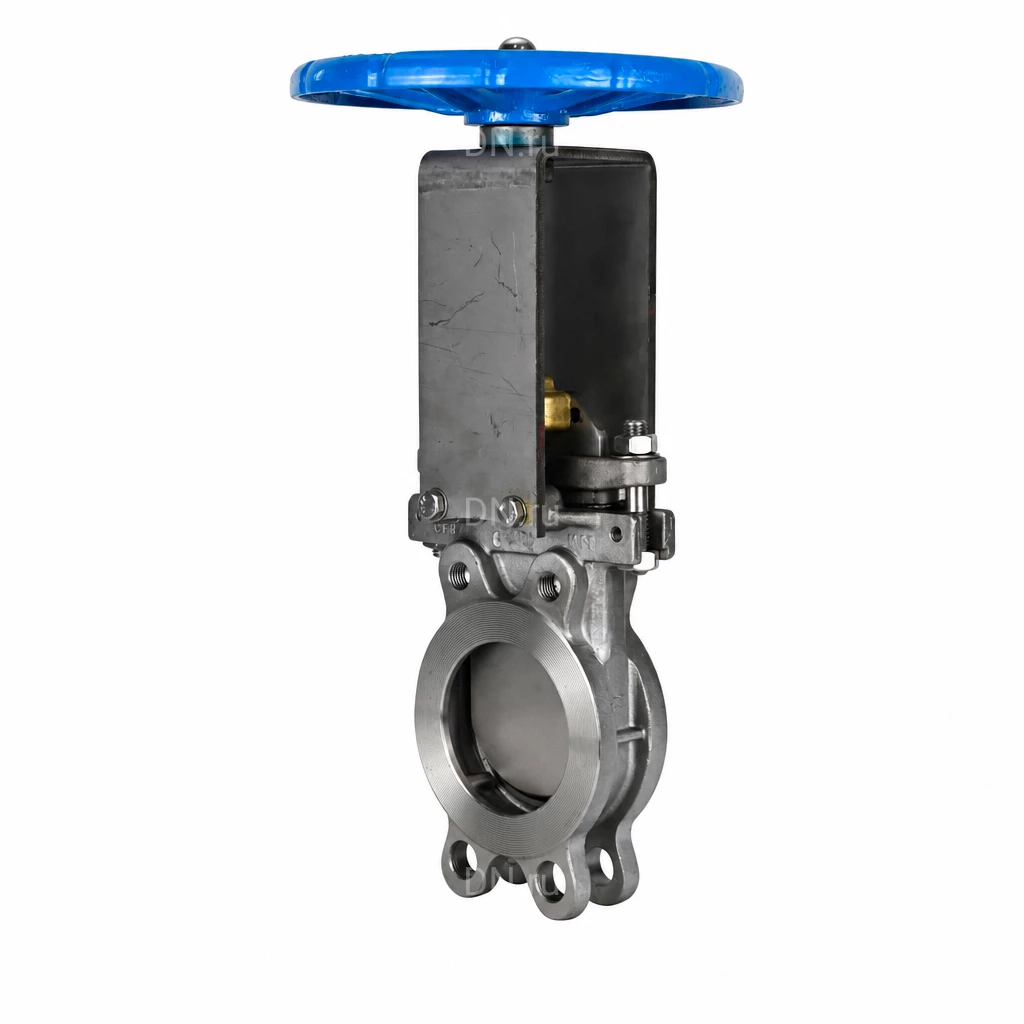

Задвижка шиберная DN.ru GVKN3131M-1W-Fb-S Ду80 Ру16 WENZ односторонняя, межфланцевая, шпиндель - невыдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, управление - штурвал

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Общие параметры задвижки шиберной DN.ru GVKN3131M-1W-Fb-S Ду80 Ру16 WENZ: Тип задвижки - Шиберная Диаметр номинальный DN - 80 мм Температура рабочей среды - от -60 °C до + 500 °C Тип присоединения - межфланцевый Класс герметичности по ГОСТ 9544-2015 - "B" Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10 Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10 Строительная длина - 51 мм Класс материала корпуса - нержавеющая сталь Управление - ручное/штурвал/маховик Конструкция шпинделя - выдвижной Тип уплотнения - Металл Вес - 9 кг Страна производитель - Россия Видео задвижки шиберной DN.ru GVKN3131M-1W-Fb-S Ду80 Ру16 WENZ Габаритные и установочные размеры задвижки шиберной DN.ru GVKN3131M-1W-Fb-S Ду80 Ру16 WENZ: DN - 80 мм L - 51 мм D - 200 мм D1 - 160 мм D2 - 132 мм D0 - 200 мм H1 - 348 мм N-Th - 8-M16 T - 12 мм Ød - 18 мм ⚫ - 2 шт ⊕ - 6 шт Эскиз задвижки шиберной DN.ru GVKN3131M-1W-Fb-S Ду80 Ру16 WENZ Материалы задвижки шиберной DN.ru GVKN3131M-1W-Fb-S Ду80 Ру16 WENZ: № п/п Наименование детали Материал 1 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10) 2 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Уплотнение направляющей PTFE 4 Набивка PTFE 5 Сальниковая набивка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 6 Гайка латунь 7 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10) 8 Стойка сталь Q235 (аналог Cт3) 9 Подшипник сталь GCr15 (аналог ШХ15) 10 Штурвал чугун GGG40 (аналог ВЧ40) 11 Колпачок сталь Q235 (аналог Cт3) 12 Клин нержавеющая сталь AISI 304 (аналог 08Х18Н10) Эскиз материалов задвижки шиберной DN.ru GVKN3131M-1W-Fb-S Ду80 Ру16 WENZ
