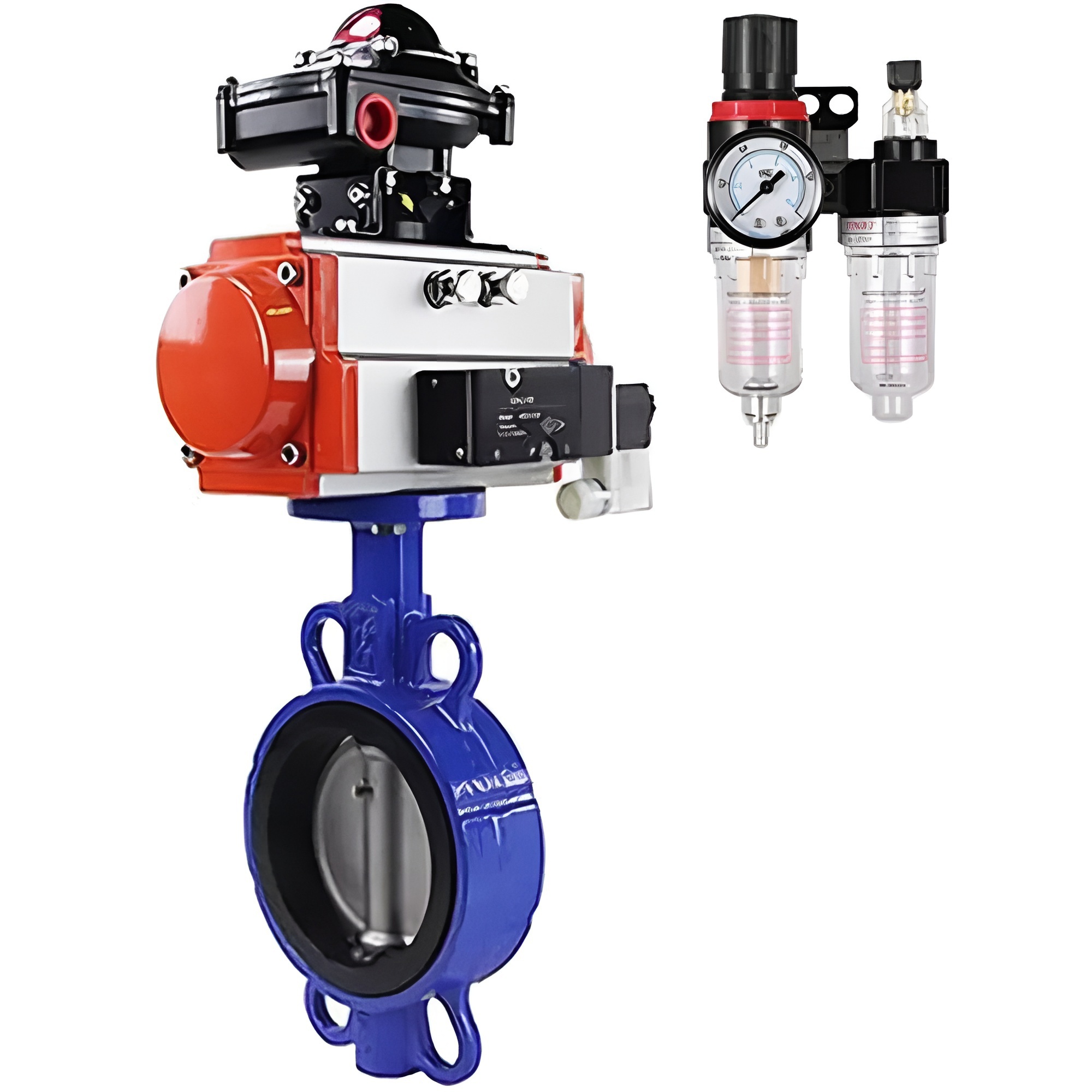

Затвор дисковый поворотный DN.ru WBV1313E-2W-F-H Ду65 Ру16 фланцевый, корпус - чугун GGG40, диск - чугун GGG40, EPDM, с пневмоприводом DN.ru PA-DA-105, пневмораспределителем DN.ru 4V320-10 AC220V, БКВ DN.ru APL-410N EX и БПВ DN.ru AFC2000

Затвор дисковый поворотный DN.ru WBV1313E-2W-F предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.Приводы пневматические DN.ru поворотные двойного действия PA-DA-XXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы. Технические характеристики затвора дискового поворотного DN.ru WBV1313E-2W-F-H Ду65 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM: Тип затвора - поворотный дисковый Модель арматуры - WBV1313E-2W-F-H Диаметр - 65 мм Давление номинальное - 16 бар Среда - вода, воздух, нейтральные среды Температура рабочей среды - от -20 до +100°C Применение - водоснабжение, промышленность, Системы отопления Тип присоединения - Фланцевый Управление - С пневмоприводом Класс герметичности - A Крутящий момент - 100 Нм Тип ISO-фланца арматуры - F05 Квадрат штока - 9х9 мм Срок службы - 10 лет Гарантия - 12 мес. Страна производитель - Россия Вес арматуры - 6.75 кг Общий вес - 16.245 кг Затвор дисковый поворотный DN.ru WBV1313E-2W-F-H Ду65 Ру16 фланцевый, корпус - чугун GGG40, диск - чугун GGG40, EPDM, с пневмоприводом DN.ru PA-DA-105, пневмораспределителем DN.ru 4V320-10 AC220V, БКВ DN.ru APL-410N EX и БПВ DN.ru AFC2000 Технические характеристики поворотного пневмопривода DN.ru двойного действия PA-DA-105: Модель привода - PA-DA-105 Наличие ручного дублера - нет Тип пневмопривода - двойного действия Номинальное давление - 12 бар Максимальный диаметр частиц - менее 30 мкм2 Температура рабочей среды - от–20 до +80°C Подача воздуха - G1/4" Крутящий момент - 198 Нм Тип ISO-фланца - F07, F10 Квадрат штока - 22х22 мм Вес привода - 6.8 кг Страна производитель привода - Китай Поворотный пневмопривод DN.ru двойного действия PA-DA-105 Технические характеристики пневмораспределителя DN.ru 4V320-10 220В: Модель пневмораспределителя - 4V320-10 AC220V (подключение со шлангом) Напряжение питания - 220В Тип пневмораспределителя - Золотниковый Схема работы пневмораспределителя - 5/2 Материал корпуса - анодированный алюминий Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм) Рабочее давление пневмопривода - от 1.5 до 8 Максимальное давление - 10 Напряжение питания - 24В Температура рабочей среды минимальная - от 0 °C Температура рабочей среды максимальная - до 60 °C Наличие ручного дублера - есть Степень защиты корпуса IP - 65 Взрывозащита - нет Резьба подвода воздуха - G1/4" Резьба атмосферных каналов - 2-PT1/4" Частота срабатывания пневмораспределителя - 5 Средний ресурс циклов - 10000000 Страна производитель - Россия Бренд - DN.ru Гарантия - 12 мес. Вес - 0.35 кг Пневмораспределитель DN.ru 4V320-10 220В Технические характеристики блока концевых выключателей DN.ru APL-410N EX: Модель блока концевых выключателей - APL-410N EX Защита - всепогодный IP65, взрывозащищенный Exd IIB T6 Температура окружающей среды - от -25°C до +80°C Резьба кабельного ввода - 2 x NPT1/2” Клеммная колодка - 8 ячеек 0.05-2.5мм2 Номинальное напряжение - 250В Номинальный ток - 10 А Переключатели/датчики - два механических переключателя / два датчика приближения Полный угол поворота - 90° Срок службы - 10 лет Вес - 1.1 кг Блок концевых выключателей DN.ru APL-410N EX Технические характеристики блока подготовки воздуха DN.ru AFC2000: Рабочее давление - 8 бар Максимальное давление - 10 бар Регулируемый диапазон давления - 0.5...9 бар Давление разрушения - 15 бар Рабочая температура - от -5°C до +60°C Подсоединение воздуха - 1/4" Размер фильтруемых частиц - 40 мкм Вязкость масла - ISO VG 32 Вес - 0.395 кг Блок подготовки воздуха DN.ru AFC2000 Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1313E-2W-F-H Ду65 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM: D - 185 мм L - 112 мм D1 - 145 мм D2 - 118 мм n-d - 4шт-18мм Эскиз габаритов затвора дискового поворотного DN.ru WBV1313E-2W-F-H Ду65 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM Габаритные и установочные размеры поворотного пневмопривода DN.ru двойного действия PA-DA-105: A - 57.5 мм B - 64 мм C - 122.5 мм D - 133 мм E - 153 мм F - 109.5 мм G - 30 мм H - 80 мм I - 70 мм J - 102 мм M - 22х22 мм N - 26 мм Z - 268 мм d - 40 мм K - M8x13 L - M10x16 Эскиз габаритов поворотного пневмопривода DN.ru двойного действия PA-DA-105 Габаритные и установочные размеры пневмораспределителя DN.ru 4V320-10 220В: A - 71.9 мм B - 45 мм C - 94.4 мм D - 27 мм E - 69 мм F - 40 мм H - 82.4 мм I - 24 мм K - 40 мм L - 188.8 мм M - 69.4 мм N - 50 мм O - 82.4 мм P - 24 мм S - 20 мм T - 6.5 мм U - 2.4 мм V - 4 мм Эскиз габаритов пневмораспределителя DN.ru 4V320-10 220В Габаритные и установочные размеры блока концевых выключателей DN.ru APL-410N EX: A - 177 мм B - 174 мм C - 178 мм D - 101 мм E - 76 мм F - 57 мм G - 55 мм H - 23 мм I - 27 мм J - 3 мм K - 4 мм d1 - 5 мм d2 - 9.5 мм Эскиз габаритов блока концевых выключателей DN.ru APL-410N EX Габаритные и установочные размеры блока подготовки воздуха DN.ru AFC2000: A - 162 мм B - 88 мм C - 139 мм D - 31 мм E - 53.5 мм F - 12 мм G - 8 мм H - 7 мм I - 13.3 мм J - 39 мм K - 5 мм L - 40 мм M - 32 мм N - 53 мм O - 29 мм P - 6 мм R - 41.5 мм Эскиз габаритов блока подготовки воздуха DN.ru AFC2000 Материалы деталей затвора дискового поворотного DN.ru WBV1313E-2W-F-H Ду65 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM: № Наименование Материал 1 Корпус чугун GGG40 (аналог ВЧ40) 2 Диск чугун GGG40 (аналог ВЧ40) 3 Седловое уплотнение EPDM 4 Шток нержавеющая сталь SS 420 (аналог ст.20Х13) Эскиз материалов затвора дискового поворотного DN.ru WBV1313E-2W-F-H Ду65 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM Конструкция поворотного пневмопривода DN.ru двойного действия PA-DA-105: № п/п Наименование детали Материал 1 Индикаторный винт АБС-пластик 2 Индикатор положения АБС-пластик 3 Пружинный зажим нержавеющая сталь 304 4 Металлическая шайба нержавеющая сталь 304 5 Прижимная шайба инженерный пластик 6 Корпус экструдированный алюминиевый сплав с твердым анодированием 7 Прижимная шайба инженерный пластик 8 Ограничитель легированная сталь 9 Уплотнительное кольцо вала верхнее NBR 10 Антифрикционное кольцо вала верхнее инженерный пластик 11 Вал легированная сталь никелированная 12 Антифрикционное кольцо вала нижнее инженерный пластик 13 Уплотнительное кольцо вала нижнее NBR 14 Заглушка NBR 15 Уплотнительное кольцо регулировочных винтов NBR 16 Шайба регулировочного винта нержавеющая сталь 304 17 Стопорная гайка регулировочного винта нержавеющая сталь 304 18 Винт регулировочный нержавеющая сталь 304 19 Поршень алюминиевый сплав, литой под давлением 20 Направляющая накладка поршня инженерный пластик 21 Антифрикционное кольцо поршня инженерный пластик 22 Уплотнительное кольцо поршня NBR 23 Комплект пружин пружинная сталь 24 Уплотнительное кольцо крышки NBR 25 Торцевая крышка литой алюминий с полиэфирным покрытием 26 Винт крышки нержавеющая сталь 304 27 Стопорный винт нержавеющая сталь 304 28 Адаптер углеродистая сталь Эскиз поворотного пневмопривода DN.ru двойного действия PA-DA-105 Материалы деталей блока концевых выключателей DN.ru APL-410N EX: № Наименование Материал Кол-во 1 Визуальный индикатор ABS пластик / поликарбонат 1 2 Крышка визуального индикатора поликарбонат 1 3 Этикетка - 1 4 Винты крышки БКВ нержавеющая сталь 8 5 Крышка корпуса БКВ литье алюминия под давлением 1 6 Вал нержавеющая сталь 1 7 Концевые выключатели - 2 8 Кулачки (эксцентрики) поликарбонат 2 9 Корпус БКВ литье алюминия под давлением 1 10 Клеммник - 1 11 Клемма заземления нержавеющая сталь 1 12 Отверстие (резьба) для кабельного ввода - 2 13 Кронштейн нержавеющая сталь 1 Эскиз блока концевых выключателей DN.ru APL-410N EX
