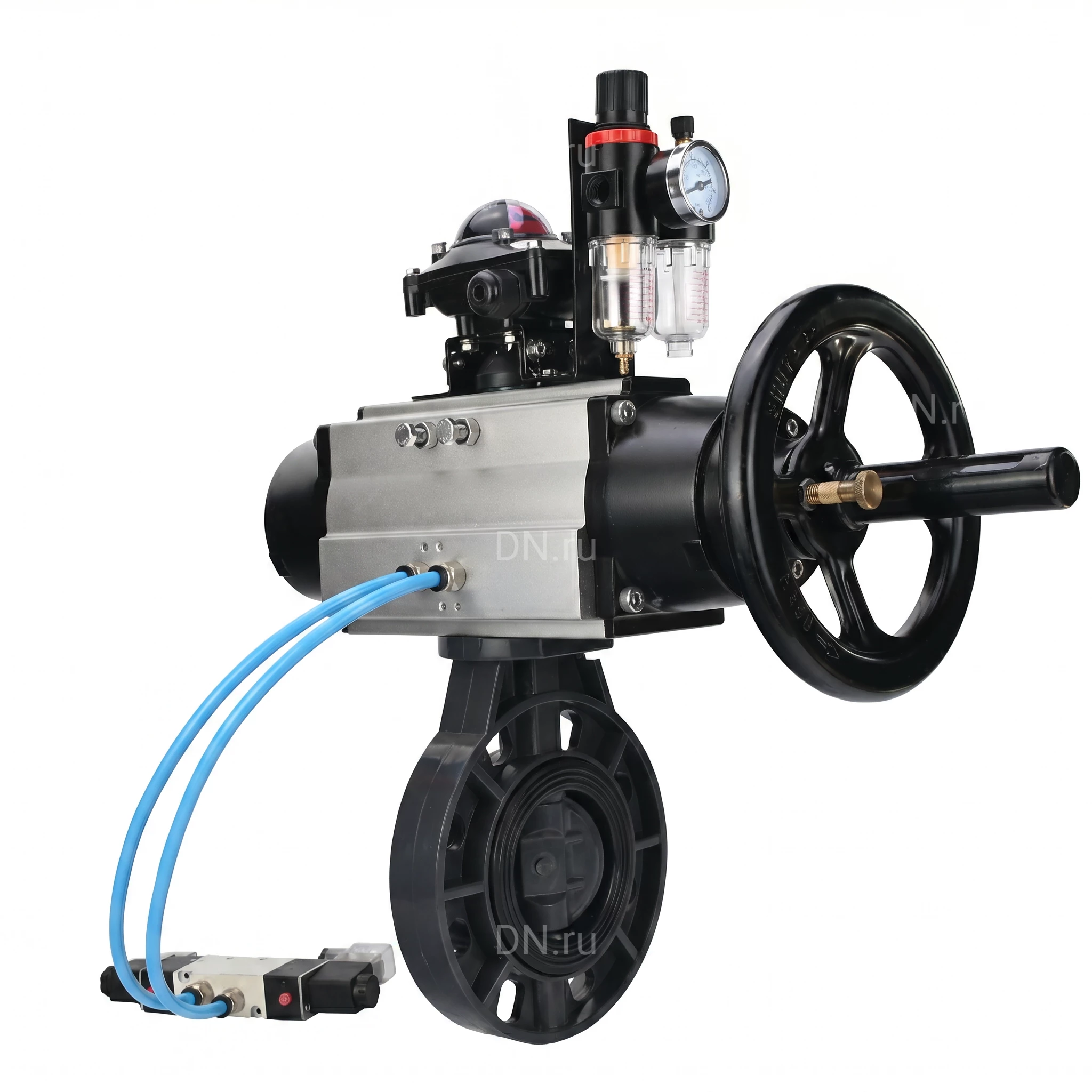

Затвор дисковый поворотный DN.ru WBV1313E-2W-F-H Ду150 Ру16 фланцевый, корпус - чугун GGG40, диск - чугун GGG40, EPDM, с пневмоприводом DN.ru PA-DA-130, пневмораспределителем 4M310-08 DC24V, БКВ APL-510N EX и ручным дублером MON1-250-T26-ISO

Затвор дисковый поворотный DN.ru WBV1313E-2W-F предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.Приводы пневматические DN.ru поворотные двойного действия PA-DA-XXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя.Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.Ручной дублер с червячной передачей и понижающим редуктором MON позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения. Технические характеристики затвора дискового поворотного DN.ru WBV1313E-2W-F-H Ду150 Ру16: Тип затвора - поворотный дисковый Модель арматуры - WBV1313E-2W-F-H Диаметр - 150 мм Давление номинальное - 16 бар Среда - вода, воздух, нейтральные среды Температура рабочей среды - от -20 до +100°C Применение - водоснабжение, промышленность, Системы отопления Тип присоединения - Фланцевый Управление - С пневмоприводом Класс герметичности - A Крутящий момент - 200 Нм Тип ISO-фланца арматуры - F07 Квадрат штока - 14х14 мм Срок службы - 10 лет Гарантия - 12 мес. Страна производитель - Россия Вес арматуры - 13.95 кг Общий вес - 27.87 кг Затвор дисковый поворотный DN.ru WBV1313E-2W-F-H Ду150 Ру16 фланцевый, корпус - чугун GGG40, диск - чугун GGG40, EPDM, с пневмоприводом DN.ru PA-DA-130, пневмораспределителем 4M310-08 DC24V, БКВ APL-510N EX и ручным дублером MON1-250-T26-ISO Технические характеристики поворотного пневмопривода DN.ru двойного действия PA-DA-130: Модель привода - PA-DA-130 Наличие ручного дублера - штурвал Тип пневмопривода - двойного действия Номинальное давление - 12 бар Максимальный диаметр частиц - менее 30 мкм2 Температура рабочей среды - от–20 до +80°C Подача воздуха - G1/4" Крутящий момент - 301 Нм Тип ISO-фланца - F07, F10 Квадрат штока - 22х22 мм Вес привода - 8.9 кг Страна производитель привода - Китай Поворотный пневмопривод DN.ru двойного действия PA-DA-130 Технические характеристики пневмораспределителя DN.ru 4M310-08 24В: Конструкция - золотникового типа Модель пневмораспределителя - 4M310-08 DC24V (на корпус) Напряжение питания - 24В Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) - 10 бар Рабочее давление (рекомендуемый диапазон для нормальной работы) - 1.5 ÷ 1.8 бар Вид пневмораспределителя - 5/2 пятилинейный, двухпозиционный Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Эффективная площадь сечения - 25 мм2 Температура эксплуатации - от 0°C до +60°C Максимальная частота срабатывания- 5 цикл/сек Ручное дублирование - есть Степень защиты - IP65 Соединение с пневмоприводом - стыковочная поверхность по стандарту NAMUR (VDI/VDE3845) Материал корпуса - анодированный алюминий Размеры выхлопных портов (сброс в атмосферу) - 2 - PT1/4″ Размер портов отвода воздуха (в пневмопривод) - 2 х Ø19.2 мм Размер порта подвода воздуха (в пневмораспределитель) - G1/4″ Время отклика - 0.05 сек Вес - 0.35 кг Средний ресурс - 10 000 000 циклов Пневмораспределитель DN.ru 4M310-08 24В Технические характеристики блока концевых выключателей DN.ru APL-510N EX: Модель блока концевых выключателей - APL-510N EX Защита - всепогодный IP67, взрывозащищенный E EX d IIC T6 Температура окружающей среды - от -20°C до +66°C Резьба кабельного ввода - 2 x NPT 3/4” Клеммная колодка - 8 ячеек 0.08-2.5мм2 Номинальное напряжение - 250В Номинальный ток - 16 А Переключатели/датчики - два механических переключателя / два датчика приближения Полный угол поворота - 90° Средний ресурс - 10 000 000 циклов Вес - 1.8 кг Блок концевых выключателей DN.ru APL-510N EX Технические характеристики редуктора (pучного дублера) DN.ru MON1-250-T26-ISO: Модель ручного дублёра - MON1-250-T26-ISO Режим работы - повторно-кратковременный, реверсивный Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла Ход - механический предел 0-90° Передаточное отношение - 26:1 Выходной крутящий момент - 250 Нм Тип ISO-фланца - F05/F07 Квадрат штока - 14x14 мм Вес - 3 кг Редуктор (pучной дублер) DN.ru MON1-250-T26-ISO Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1313E-2W-F-H Ду150 Ру16: D - 285 мм L - 140 мм D1 - 240 мм D2 - 211 мм n-d - 8шт-22мм Эскиз габаритов затвора дискового поворотного DN.ru WBV1313E-2W-F-H Ду150 Ру16 Габаритные и установочные размеры поворотного пневмопривода DN.ru двойного действия PA-DA-130: A - 67.5 мм B - 74.5 мм C - 145.5 мм D - 155 мм E - 185 мм F - 127.5 мм G - 30 мм H - 130 мм I - 70 мм J - 102 мм M - 22х22 мм N - 26 мм Z - 301 мм d - 55 мм K - M8x13 L - M10x16 Эскиз габаритов поворотного пневмопривода DN.ru двойного действия PA-DA-130 Габаритные и установочные размеры пневмораспределителя DN.ru 4M310-08 24В: A - 40 мм C - 24 мм D - 28 мм E - 32 мм F - 40 мм G - 21.5 мм H - 69 мм I - 45 мм K - 17.5 мм L - 135 мм J - 29.3 мм N - 40 мм M - 27 мм Эскиз габаритов пневмораспределителя DN.ru 4M310-08 24В Габаритные и установочные размеры блока концевых выключателей DN.ru APL-510N EX: A - 118 мм B - 118 мм C - 138.4 мм D - 17 мм E - 19 мм F - 7 мм G - 3 мм H - 4 мм I - 59 мм J - 59 мм K - 59 мм L - 59 мм M - 121.4 мм d1 - 50 мм d2 - 5 мм Эскиз габаритов блока концевых выключателей DN.ru APL-510N EX Материалы деталей затвора дискового поворотного DN.ru WBV1313E-2W-F-H Ду150 Ру16: № Наименование Материал 1 Корпус чугун GGG40 (аналог ВЧ40) 2 Диск чугун GGG40 (аналог ВЧ40) 3 Седловое уплотнение EPDM 4 Шток нержавеющая сталь SS 420 (аналог ст.20Х13) Эскиз материалов затвора дискового поворотного DN.ru WBV1313E-2W-F-H Ду150 Ру16 Конструкция поворотного пневмопривода DN.ru двойного действия PA-DA-130: № п/п Наименование детали Материал 1 Индикаторный винт АБС-пластик 2 Индикатор положения АБС-пластик 3 Пружинный зажим нержавеющая сталь 304 4 Металлическая шайба нержавеющая сталь 304 5 Прижимная шайба инженерный пластик 6 Корпус экструдированный алюминиевый сплав с твердым анодированием 7 Прижимная шайба инженерный пластик 8 Ограничитель легированная сталь 9 Уплотнительное кольцо вала верхнее NBR 10 Антифрикционное кольцо вала верхнее инженерный пластик 11 Вал легированная сталь никелированная 12 Антифрикционное кольцо вала нижнее инженерный пластик 13 Уплотнительное кольцо вала нижнее NBR 14 Заглушка NBR 15 Уплотнительное кольцо регулировочных винтов NBR 16 Шайба регулировочного винта нержавеющая сталь 304 17 Стопорная гайка регулировочного винта нержавеющая сталь 304 18 Винт регулировочный нержавеющая сталь 304 19 Поршень алюминиевый сплав, литой под давлением 20 Направляющая накладка поршня инженерный пластик 21 Антифрикционное кольцо поршня инженерный пластик 22 Уплотнительное кольцо поршня NBR 23 Комплект пружин пружинная сталь 24 Уплотнительное кольцо крышки NBR 25 Торцевая крышка литой алюминий с полиэфирным покрытием 26 Винт крышки нержавеющая сталь 304 27 Стопорный винт нержавеющая сталь 304 28 Адаптер углеродистая сталь Эскиз поворотного пневмопривода DN.ru двойного действия PA-DA-130 Материалы деталей редуктора (pучного дублера) DN.ru MON1-250-T26-ISO: № Наименование Материал 1 Шток для монтажа пневмопривода Сталь 45 2 Уплотнительное кольцо EPDM 3 Фиксирующая пружина Пружинная сталь 4 Верхняя торцевая крышка Сплав алюминия 5 Винт Сталь 304 6 Фиксирующая скоба (главная тяга) Сталь 304 7 Корпус Сплав алюминия 8 Уплотнительное кольцо EPDM 9 Редуктор Чугун ВЧ50 10 Переходная муфта Чугун ВЧ40 11 Шток редуктора Чугун ВЧ40 Эскиз редуктора (pучного дублера) DN.ru MON1-250-T26-ISO
